Алмазно-расточные работы

Алюминиевые сплавы обладают высокой вязкостью и склонностью к налипанию на режущую кромку обычного стального или твердосплавного инструмента. Алмаз имеет крайне низкий коэффициент трения с цветными металлами, поэтому стружка сходит плавно и не приваривается к вершине резца. Эта особенность исключает появление задиров и рисок на зеркале цилиндра, которые часто портят качество продукции при стандартном точении.

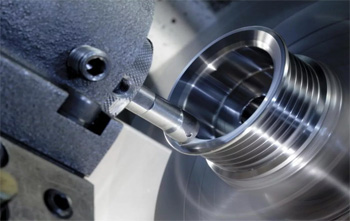

Алмазный инструмент сохраняет идеальную остроту кромки в течение тысяч циклов, что гарантирует идентичность размеров во всей партии изделий. При изготовлении поршней такая технология обеспечивает минимальную шероховатость Ra 0.16 мкм, которая необходима для эффективной работы колец и снижения расхода масла в двигателе.

Высокая теплопроводность алмаза способствует быстрому отводу жара от зоны контакта, что предотвращает термическое расширение тонкостенного поршня. Заготовка сохраняет свою геометрическую форму без короблений, а точность диаметра выдерживают в пределах 2-3 мкм. Алмазная расточка заменяет несколько этапов шлифования, так как поверхность приобретает нужный блеск за один проход каретки.

Алмазная расточка обеспечивает высокую точность расположения оси отверстия относительно базовых поверхностей детали, что невозможно при хонинговании. Абразивные бруски хона всегда следуют за уже имеющейся траекторией канала и лишь выравнивают его микрорельеф. Расточной резец движется по жестким направляющим станка, поэтому он исправляет любые перекосы, уводы или конусность, которые остались после предыдущих черновых операций.

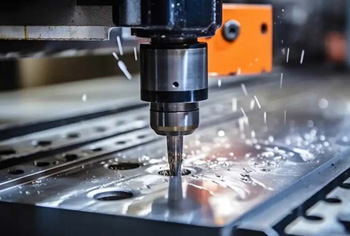

Метод гарантирует идеальную перпендикулярность торцов и осей, что имеет большое значение для работы коленчатых валов и блоков цилиндров. При использовании алмаза силы резания остаются минимальными, поэтому тонкие стенки корпусов не деформируются под нагрузкой.

После расточки поверхность металла приобретает регулярный микрорельеф, который лучше удерживает смазочное масло по сравнению с хаотичной сеткой после абразива. Отсутствие внедренных зерен наждака в структуру материала исключает ускоренный износ сопрягаемых деталей при запуске механизма. Процесс растачивания позволяет достигать 6 или даже 5 квалитета точности без риска «завала» краев отверстия. Когда применяют алмаз, производительность труда возрастает за счет исключения промежуточных стадий доводки.

Высокие скорости вращения, до 80000 об/мин, позволяют алмазному лезвию работать в режиме микрорезания с минимальной глубиной погружения. В таких условиях сила давления на режущую кромку падает, что предотвращает механические сколы самого твердого минерала.

Алмаз лучше всего работает при очень высоких скоростях резания, так как это снижает сопротивление материала и уменьшает вибрации. При достижении определенных оборотов процесс снятия стружки становится стабильным, а износ инструмента замедляется в несколько раз. Это дает возможность обрабатывать десятки километров поверхности без замены резца и без потери точности размеров.

Однако при таких оборотах требуется безупречная балансировка шпинделя и всей оснастки, потому что даже мизерный дисбаланс разрушит алмазный кристалл мгновенно. Мастер контролирует температуру подшипников, так как тепловое расширение узлов может изменить вылет инструмента. Современные станки оснащают системами автоматической компенсации дрейфа, которые подстраивают положение головки в реальном времени. Если скорость вращения подобрана правильно, алмаз не перегревается и сохраняет свою структуру.

Применение алмазного инструмента для обработки сталей и чугунов на высоких скоростях ограничено химической реакцией между углеродом и железом. При температурах свыше +700℃ алмаз начинает растворяться в металле, потому что его атомы активно переходят в кристаллическую решетку стали.

Процесс диффузионного износа приводит к мгновенному затуплению режущей кромки и потере чистоты поверхности. Поэтому классические алмазные резцы используют преимущественно для алюминия, бронзы, латуни и пластика, где подобные реакции отсутствуют. Для работы с черными металлами промышленность предлагает альтернативу в виде инструментов из кубического нитрида бора (эльбора).

Если задача требует использования для стали именно алмаза, скорость резания принудительно снижают и применяют интенсивное охлаждение. Подобный подход позволяет выполнять микроточение закаленных слоев, но ресурс инструмента в этом случае остается ниже расчетного. Химическая инертность алмаза к цветным металлам делает его идеальным для обработки медно-никелевых сплавов и золота. При проектировании процесса технологи всегда анализируют состав заготовки для исключения химического износа.

При обработке отверстий с большой глубиной оправка инструмента неизбежно испытывает прогиб и начинает дрожать под действием сил резания. Вибрация оставляет на зеркале металла характерную «дробь», которая делает деталь непригодной для точных механизмов.

Антивибрационные борштанги имеют внутри специальные демпфирующие механизмы, которые гасят колебания в противофазе. Корпус таких оправок часто изготавливают из тяжелых вольфрамовых сплавов, так как их жесткость в 2 раза выше жесткости стали. Использование подобных приспособлений позволяет увеличивать вылет инструмента до 10 диаметров без потери точности.

Демпфер внутри штанги представляет собой инерционную массу, которая перемещается в масляной среде или на упругих элементах. Когда начинается резание, устройство поглощает энергию ударов, поэтому алмазный резец движется по траектории без рывков. Это не только улучшает шероховатость поверхности, но и защищает хрупкий алмаз от выкрашивания кромок. Точность диаметра при использовании жестких штанг остается стабильной на всей глубине паза.

Качество алмазной расточки напрямую зависит от того, насколько правильно и жестко деталь установлена на столе станка относительно оси вращения. Если за базу выбрана загрязненная или неровная поверхность, после обработки отверстие будет иметь перекос.

При растачивании блоков цилиндров используют прецизионные приспособления, которые фиксируют объект по нескольким точкам одновременно. Малейшее отклонение в 0.01 мм на стадии установки превращается в серьезный брак при работе поршневой группы. Для выверки положения заготовки перед пуском специалисты применяют центроискатели и оптические системы контроля.

Использование магнитных плит или пневматических зажимов обеспечивает равномерное распределение усилий и исключает деформацию корпуса детали. Когда растачивают соосные отверстия на противоположных стенках, деталь не снимают со стола, а используют поворотный механизм станка. Этот метод гарантирует совпадение осей с погрешностью не более 2 мкм, что необходимо для сборки высокоточных редукторов. Если базирование выполнено с ошибкой, алмаз снимет припуск неравномерно, что приведет к появлению овальности.

При алмазной расточке величина подачи на один оборот часто не превышает 0.01-0.05 мм, поэтому стружка имеет вид тончайших волосков или пыли. Такая микростружка обладает высокой абразивной способностью и может поцарапать уже обработанную поверхность при неправильном отводе.

Режущая кромка алмаза затачивается до атомарной остроты, что позволяет ей именно срезать, а не сминать металл на таких малых режимах. Процесс протекает без образования нароста на инструменте, поэтому геометрия реза остается неизменной в течение всего рабочего хода. Равномерность отделения материала обеспечивает достижение зеркального блеска без дополнительных полировочных операций.

Для эффективного удаления мелких отходов используют мощные струи СОЖ или масляный туман, которые вымывают пыль из зоны контакта. Если стружка будет скапливаться в отверстии, она вызовет перегрев и может стать причиной поломки дорогого алмазного лезвия. Мастер следит за формой и цветом отделяемого материала, так как эти признаки указывают на состояние заточки. При обработке пластиков и композитов стружка может электризоваться и налипать на стенки, что требует применения антистатических добавок в охлаждающую жидкость.

Традиционные методы шлифования или точения твердыми сплавами вызывают сильный нагрев и пластическую деформацию верхних слоев заготовки. В результате в металле появляются внутренние напряжения, микротрещины и зоны измененной твердости.

Алмазный инструмент благодаря своей исключительной остроте и низкому трению срезает металл очень чисто и без лишнего давления. Температура в зоне резания остается ниже точек фазовых превращений, поэтому структура сплава на поверхности остается идентичной структуре в глубине. Подобный эффект называют «холодным резанием», он обеспечивает деталям максимальную усталостную прочность.

Отсутствие дефектного слоя гарантирует, что деталь не изменит размеры из-за релаксации напряжений после сборки механизма. Это критично для аэрокосмической отрасли и производства прецизионных подшипников. На зеркале расточенного отверстия не образуется наклеп, поэтому металл сохраняет свою естественную вязкость и коррозионную стойкость. Алмаз не оставляет в порах детали частиц абразива, которые характерны для шлифовальных кругов.

Длительная работа на частотах до 80000 об/мин приводит к нагреву подшипников шпинделя и удлинению его вала на несколько десятых долей миллиметра. Для прецизионной расточки такое смещение недопустимо, так как оно ведет к изменению глубины и диаметра отверстия.

Современные станки оснащают системами активного термостатирования, когда внутри шпиндельной головки циркулирует масло с постоянной температурой. Это позволяет поддерживать тепловое равновесие узла независимо от интенсивности нагрузки. Датчики температуры передают данные в контроллер ЧПУ, который автоматически вносит коррекцию в координаты инструмента.

Программная компенсация учитывает время работы станка и скорость вращения для точного прогнозирования теплового дрейфа. Перед началом ответственных работ оборудование часто «прогревают» на холостом ходу в течение 20-30 минут для стабилизации размеров. Мастер проверяет соосность шпинделя в прогретом состоянии с помощью лазерных систем выверки. Если охлаждение работает неэффективно, точность алмазной расточки падает, а риск поломки опор возрастает.

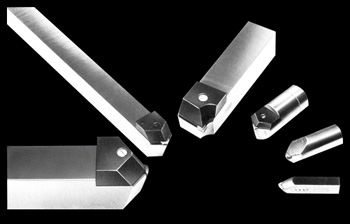

Монокристаллический природный или синтетический алмаз представляет собой единый кристалл с идеальной структурой и острейшей режущей кромкой. Его используют для финишных операций, когда требуется получить экстремально низкую шероховатость Ra 0.04 мкм и зеркальный блеск. Но такие инструменты хрупки и могут расколоться по плоскостям спайности при наличии в металле твердых включений или при вибрациях.

Поликристаллический алмаз (PCD) состоит из множества мелких зерен, спрессованных под высоким давлением с использованием связки. Он обладает гораздо большей ударной вязкостью и износостойкостью, что делает его пригодным для черновых и получистовых работ.

PCD-резцы отлично справляются с обработкой абразивных материалов, таких как кремниевые алюминиевые сплавы или композиты с углеволокном. Заточка таких инструментов сложнее, но они прощают небольшие ошибки в настройке режимов и не боятся прерывистого резания. Выбор типа алмаза зависит от баланса между требуемой чистотой поверхности и серийностью продукции. Для изготовления оптики и лазерных зеркал выбирают только монокристаллы, а для расточки автомобильных блоков цилиндров — поликристаллические вставки.

Обработка сверхтвердых материалов алмазом возможна, но требует исключительной жесткости станка и применения специальных видов синтетических минералов. Алмазный резец способен снимать тончайшую стружку с каленого металла, заменяя собой операцию внутреннего шлифования. При этом достигается более высокая геометрическая точность, так как резец не изнашивается так быстро, как абразивный круг.

Важное условие — использование минимальных подач и глубин резания до 0.05 мм для предотвращения перегрева кромки. Если температура в зоне контакта превысит допустимый предел, алмаз начнет превращаться в мягкий графит.

На практике для закаленных сталей чаще выбирают кубический нитрид бора, но алмаз остается незаменимым для обработки твердых сплавов на основе вольфрама. Метод алмазной расточки позволяет получать отверстия в матрицах и пуансонах с идеальной чистотой стенок. Весь процесс ведут с обильным охлаждением маслом для снижения трения и удаления тепла. Контроль размеров проводят после полного остывания детали, так как нагрев при обработке твердых заготовок значителен.

Система минимального количества смазки (MQL) подает в зону резания мелкодисперсную смесь масла и сжатого воздуха под высоким давлением. Мельчайшие капли проникают непосредственно под режущую кромку алмаза, создавая устойчивую пленку и снижая коэффициент трения.

В отличие от заливки эмульсией туман не закрывает обзор зоны резания, что позволяет мастеру визуально контролировать процесс. Воздушный поток эффективно охлаждает инструмент и мгновенно сдувает микростружку, предотвращая ее попадание под лезвие. Расход масла при таком методе в десятки раз ниже, что повышает экологичность и чистоту производства.

Использование тумана исключает возникновение термического шока у алмазного кристалла, который часто случается при неравномерном попадании струи жидкости. Постоянная подача аэрозоля гарантирует стабильность температуры в зоне контакта и предотвращает появление прижогов. После обработки детали остаются практически сухими, что упрощает их контроль и последующую упаковку. Метод подходит для высокоскоростных шпинделей, где разбрызгивание больших объемов воды создает помехи для работы датчиков.
