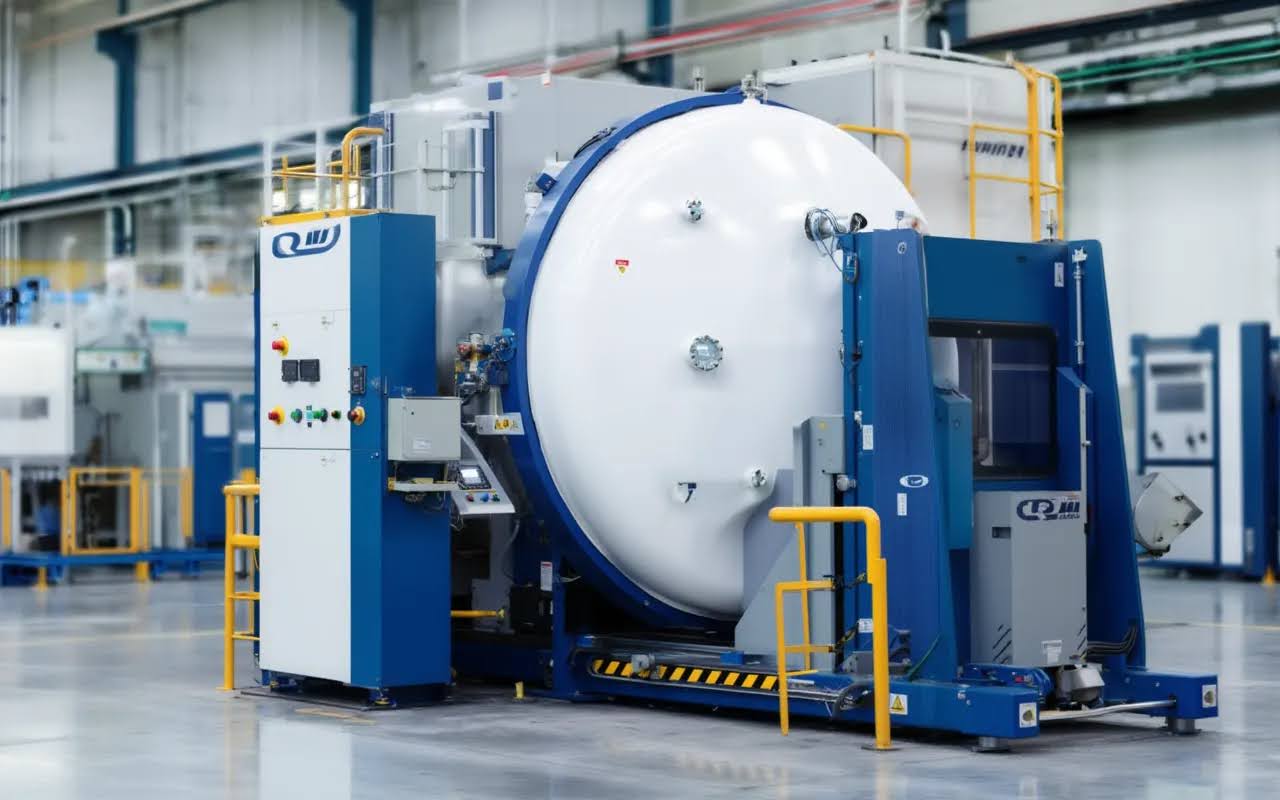

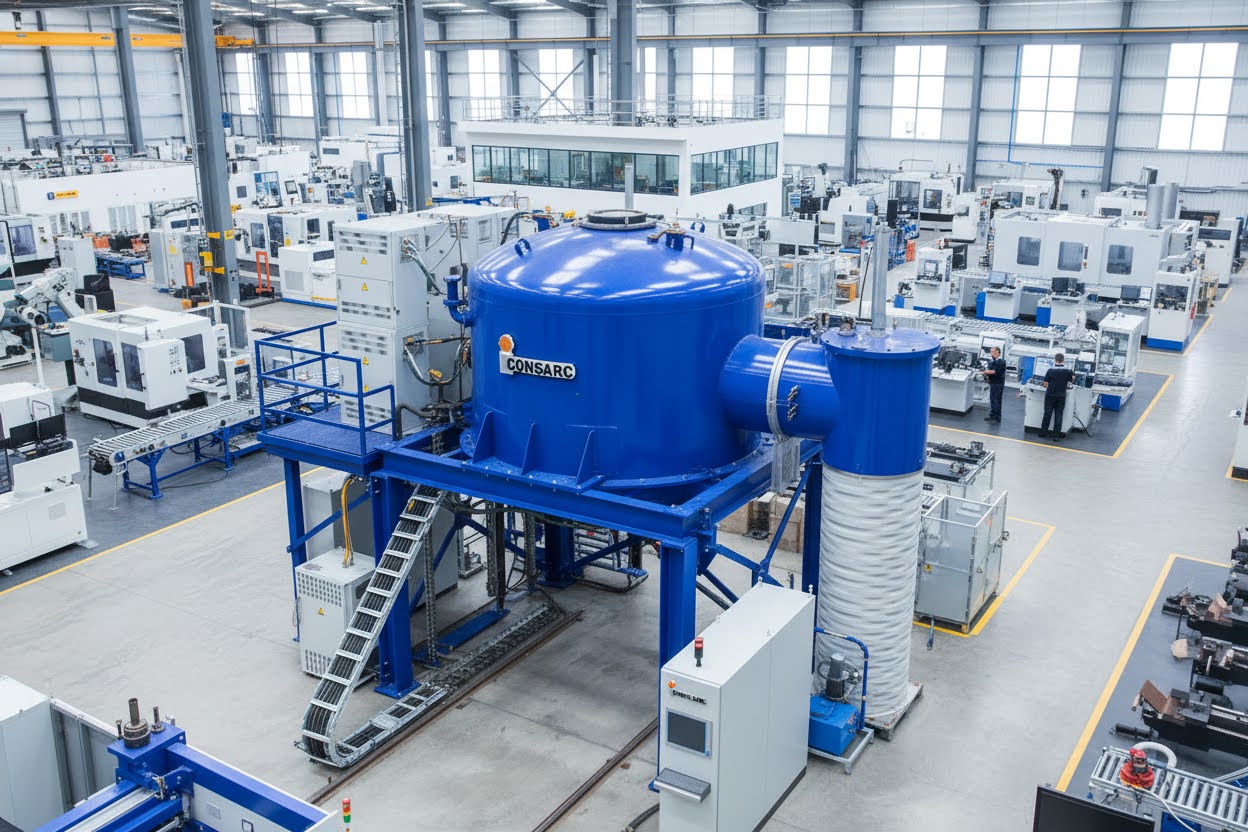

Вакуумные печи

Диффузионные насосы создают глубокое разрежение в камере за счет захвата молекул газа струями кипящего масла. ТЭНы разогревают рабочую жидкость до состояния пара, и он под высоким давлением вырывается из сопел многоступенчатого сопла вниз.

Поток захватывает частицы воздуха и переносит их к нижней части корпуса, где их откачивает вспомогательный форвакуумный агрегат. Тяжелые фракции масла конденсируются на стенках, которые постоянно охлаждают проточной водой, и стекают обратно в бак для повторения цикла. Такая схема позволяет достигать давления 10-6 мбар и выше без использования механических лопастей. Эффективность системы зависит от температуры нагрева и качества синтетической среды внутри устройства.

В верхней части конструкции часто устанавливают холодную ловушку, чтобы пары масла не попадали в рабочую зону с деталями. Регулярная очистка сопла от нагара сохраняет высокую скорость откачки и предотвращает сбои при достижении глубокого вакуума. Внутренние стенки насоса шлифуют до зеркального блеска, потому что любая шероховатость замедляет движение газового потока. Когда давление падает до нужного предела, автоматика переключает клапаны для перехода в режим финишной обработки.

Графитовые элементы обладают высокой механической прочностью и стабильностью формы при нагреве до +2500℃ и выше. В отличие от металлических сплавов этот материал увеличивает свою электрическую проводимость при росте температуры, что упрощает управление мощностью тока.

Нагреватели выполняют в виде массивных пластин или стержней с большой площадью поверхности, которые обеспечивают равномерную передачу тепла через излучение. Графит не подвержен термической усталости, поэтому такие детали выдерживают тысячи циклов без появления трещин или деформаций. Низкое давление паров углерода в вакууме исключает загрязнение обрабатываемых заготовок посторонними примесями.

Для монтажа элементов используют графитовые болты и гайки, которые имеют одинаковый коэффициент теплового расширения с нагревателем. Это предотвращает самопроизвольное ослабление контактов и появление электрической дуги в узлах крепления. Износостойкость углеродных компонентов выше, чем у вольфрама или молибдена, которые становятся хрупкими после первого обжига.

Система газовой закалки включает мощный центробежный вентилятор, внешний теплообменник и сеть направляющих дюз внутри камеры. Когда выдержка завершается, в вакуумный объем подают инертный газ, который циркулирует со скоростью до 100 м/с. Азот или аргон забирают избыточное тепло у деталей и проходят через радиатор, где энергию забирает водяной контур.

Автоматика плавно повышает давление газа до 10-20 бар, чтобы увеличить плотность среды и ускорить теплоотвод от массивных заготовок. Такая технология заменяет масляные ванны и исключает появление налета на поверхности металла. Равномерный обдув со всех сторон гарантирует отсутствие внутренних напряжений и сохраняет геометрию сложных изделий.

Лопасти вентилятора имеют аэродинамический профиль, и их изготавливают из жаропрочных сплавов для работы в экстремальных условиях. Электродвигатель привода выносят за пределы горячей зоны и снабжают герметичным магнитным уплотнением вала. Специальные заслонки регулируют направление потока, чтобы охлаждение происходило синхронно во всех частях садки. Если программа требует замедленного снижения температуры, инвертор уменьшает обороты мотора до нужного уровня.

Молибденовые экраны выполняют роль отражателей инфракрасного излучения и формируют эффективный тепловой барьер вокруг зоны нагрева. Листы металла толщиной 0,5-1 мм располагают несколькими слоями с небольшим зазором для минимизации потерь энергии через теплопроводность.

В вакууме этот метод работает лучше волокнистой изоляции, так как исключает накопление пыли и поглощение влаги из воздуха. Молибден выдерживает нагрев до +1700℃ и сохраняет высокую отражательную способность на протяжении всего срока службы. Между экранами устанавливают керамические проставки, которые предотвращают прямой контакт горячих поверхностей и снижают теплопередачу к корпусу печи.

Конструкция пакета экранов обеспечивает свободный выход остаточных газов из зоны садки во время откачки камеры. Для самых горячих внутренних слоев выбирают листы молибдена, а внешние ряды делают из нержавеющей стали для экономии бюджета. Пакет фиксируют на каркасе из тугоплавких стержней, который позволяет всей системе свободно расширяться без деформации листов. Если в процессе работы на металле появятся пятна окислов, эффективность изоляции упадет и энергопотребление станка возрастет.

При высоком вакууме и температуре выше +1000℃ некоторые металлы, например марганец или хром, начинают интенсивно испаряться с поверхности детали. Чтобы остановить этот процесс, в камеру подают небольшое количество чистого аргона до создания парциального давления около 1-10 мбар. Инертная среда создает газовый подпор, который препятствует отрыву молекул металла от кристаллической решетки заготовки.

Этот режим называют «парциальным давлением», его поддерживают автоматически с помощью прецизионных натекателей газа. Такое решение сохраняет химический состав сплава неизменным и предотвращает порчу нагревателей металлическим паром. После завершения критического этапа нагрева подачу газа прекращают для восстановления глубокого вакуума.

Система управления постоянно сопоставляет текущую температуру с таблицами давления паров для конкретной марки стали. Если риск испарения возрастает, электроника мгновенно корректирует расход аргона без участия человека. Контроль осуществляют емкостные датчики давления, которые работают независимо от состава газовой смеси. Для защиты насосов от попадания паров металлов в магистраль устанавливают дополнительные ловушки.

Токовводы обеспечивают передачу большой электрической мощности от трансформатора к нагревателям через герметичный корпус оборудования. Узел состоит из медного проводника большого сечения, который помещают внутрь изоляционной втулки из оксида алюминия или фторопласта. Внутреннюю полость стержня делают полой для принудительной циркуляции воды, которая отводит тепло и предотвращает плавление уплотнений.

Герметичность стыка обеспечивают вакуумные фланцы с резиновыми кольцами, которые выдерживают перепады давления и вибрацию. Изолятор должен обладать высокой диэлектрической прочностью, чтобы исключить пробой тока на заземленную станину печи при высоком напряжении.

Для снижения потерь на сопротивление все контактные поверхности покрывают слоем серебра или золота. Гибкие медные шины соединяют токоввод с нагревательным блоком, и это компенсирует тепловое расширение элементов при выходе на режим. Снаружи узел закрывают диэлектрическим кожухом для защиты персонала от случайного касания токоведущих частей. Регулярная проверка состояния керамических изоляторов помогает вовремя заметить трещины, которые возникают из-за термических напряжений.

Гелиевый течеискатель обнаруживает микроскопические утечки в корпусе и трубопроводах, которые невозможно найти обычными методами. Гелий имеет малый размер молекул, поэтому легко проникает через мельчайшие поры в сварных швах или уплотнениях. Масс-спектрометрический датчик фиксирует наличие этого газа в откачиваемом объеме и подает звуковой сигнал при обнаружении течи.

Проверку проводят методом обдува сомнительных участков из специального пистолета или помещением всей детали в герметичный чехол. Это позволяет найти места подсоса воздуха, которые мешают достижению глубокого вакуума и вызывают окисление деталей. Точность метода достигает 10-12 Па·куб.м/с, что гарантирует идеальную герметичность всех соединений.

Регулярная диагностика исключает аварийные простои оборудования и повышает качество выпускаемой продукции. Особое внимание уделяют подвижным уплотнениям валов вентиляторов и вводам термопар, где износ происходит быстрее всего. Перед началом теста систему полностью откачивают до рабочего давления, чтобы исключить влияние посторонних примесей на показания прибора. Если течь обнаружена в недоступном месте, для точной локализации дефекта используют метод «гелиевого накопления».

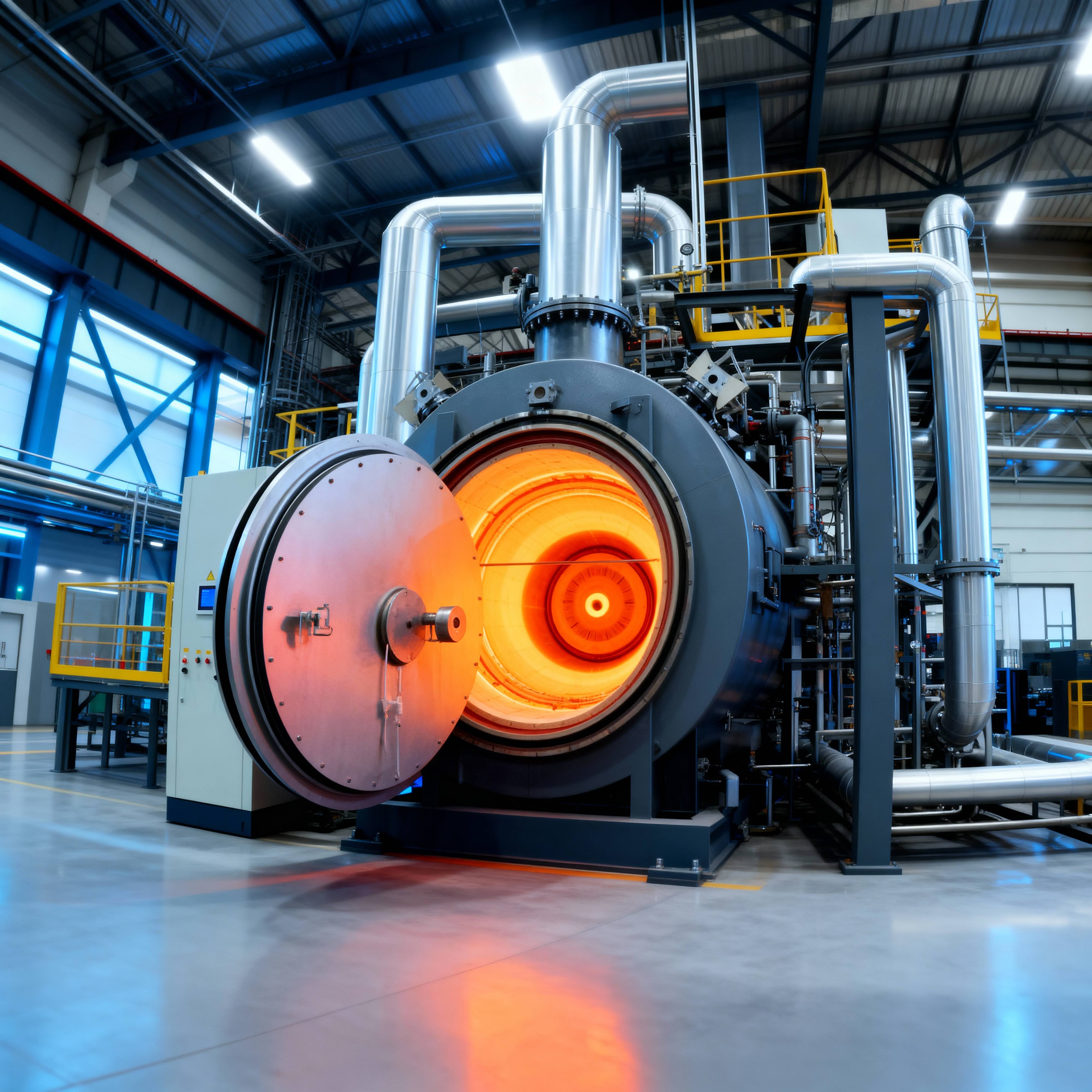

Горячая зона - автономный модуль, который включает нагреватели, тепловые экраны и опорную раму для размещения садки. Каркас собирают из жаропрочных профилей без использования сварки, чтобы избежать растрескивания металла при резких перепадах температур. Все элементы соединяют через зазоры, которые учитывают значительное тепловое расширение материалов при нагреве до +1500℃.

Опоры для деталей изготавливают из керамики или углерод-углеродных композитов, так как они не вступают в реакцию со сталью заготовок. Такая модульная конструкция позволяет полностью извлечь зону из корпуса для проведения ремонта или замены футеровки. Геометрия камеры обеспечивает свободную циркуляцию газов во время охлаждения.

Для контроля равномерности нагрева внутри зоны устанавливают несколько контрольных термопар в разных плоскостях. Все кабели проходят через керамические трубки, которые защищают провода от замыкания на металлические части экрана. Стыки между листами изоляции делают внахлест для исключения «световых прострелов» и прямого нагрева стенок корпуса. Если в зоне обнаруживают следы оплавления или деформации, модуль требует немедленной настройки параметров тока.

Внутренние теплообменники располагают между зоной нагрева и стенками корпуса для быстрого охлаждения циркулирующего газа. Они представляют собой пучок медных или стальных трубок с развитым оребрением для увеличения площади контакта с азотом или аргоном. Внутри трубок постоянно движется вода, которая забирает тепловую энергию у потока газа, который нагнетает вентилятор.

Такая схема позволяет быстро снизить температуру заготовок со скоростью до 100℃ в минуту, что необходимо для закалки многих марок сталей. Когда печь работает в режиме нагрева, теплообменник закрывают специальными заслонками для защиты от прямого излучения. Это предотвращает закипание воды и повреждение тонких ребер радиатора.

Эффективность узла зависит от чистоты внутренних поверхностей, поэтому в контур подают только подготовленную умягченную воду. Если на стенках образуется накипь, скорость теплоотвода падает, и тогда цикл термообработки значительно удлиняется. Для контроля эффективности на входе и выходе устанавливают датчики температуры и расходомеры. Система автоматики регулирует поток жидкости в зависимости от текущей нагрузки на оборудование.

Безмасляные, или «сухие» системы откачки исключают риск попадания паров смазки в рабочую камеру и на поверхность деталей. В таких насосах применяют спиральные или винтовые механизмы, которые работают без контакта трущихся поверхностей за счет прецизионных зазоров. Отсутствие масла позволяет достигать исключительной чистоты вакуума, что важно для производства полупроводников и точной оптики.

Сухие агрегаты требуют меньше обслуживания, так как в них не нужно регулярно менять фильтры и следить за уровнем рабочей жидкости. Они обладают высокой устойчивостью к попаданию мелкой пыли и агрессивных паров, которые возникают при очистке металла. Уровень шума и вибрации у таких моделей значительно ниже, чем у традиционных пластинчато-роторных машин.

Стоимость сухих насосов выше, но она окупается за счет снижения эксплуатационных расходов и отсутствия затрат на утилизацию отработанного масла. Система охлаждения корпуса насоса предотвращает тепловое расширение винтов и сохраняет стабильность зазоров при длительной работе. Внутренние поверхности покрывают твердыми полимерными составами для защиты от коррозии и снижения трения.

Многозонный контроль позволяет поддерживать одинаковую температуру в разных частях длинной или высокой рабочей камеры. Печь разделяют на несколько независимых участков, и каждый из них снабжают собственной группой нагревателей и отдельной термопарой.

ПИД-регулятор управляет каждой зоной автономно, компенсируя теплопотери через двери или углы станины. Это исключает появление температурных градиентов, которые вызывают коробление деталей и неравномерную твердость металла. В современных станках количество таких зон может достигать 12 и более для обеспечения точности +/-3℃ по всему объему. Программа синхронизирует работу всех контуров.

Для настройки системы проводят процедуру температурного картирования с использованием эталонной рамы и набора датчиков. Результаты замеров позволяют выставить индивидуальные коэффициенты мощности для каждого силового блока. Если в одной из зон произойдет обрыв нагревателя, электроника перераспределит нагрузку на соседние элементы для завершения цикла без брака.

Холодный корпус вакуумной печи представляет собой двустенную конструкцию из нержавеющей стали с принудительным водяным охлаждением. Между внутренним и внешним листами металла постоянно циркулирует поток воды, который поглощает тепловую энергию, проходящую через экраны.

Такая схема позволяет поддерживать температуру наружной поверхности на уровне +30–40℃ даже при нагреве внутри до +2000℃. Это обеспечивает безопасность персонала и предотвращает деформацию станины под действием высоких температур. Внутреннюю поверхность корпуса шлифуют для снижения газовыделения и облегчения процесса дегазации при откачке. Все сварные швы проходят обязательный рентгеновский контроль и проверку на герметичность под давлением.

Для защиты от коррозии в воду добавляют ингибиторы, а внутренние полости рубашки регулярно промывают от отложений. Если циркуляция жидкости прекратится, корпус мгновенно перегреется, что приведет к разрушению вакуумных уплотнений и выходу станка из строя. Автоматика следит за температурой воды на выходе и блокирует работу нагревателей при превышении безопасного порога.

Форвакуумные ловушки защищают механические насосы от попадания паров масел, влаги и агрессивных продуктов распада, которые выделяются при нагреве деталей. Устройство устанавливают в магистрали перед насосом, чтобы оно задерживало загрязнения с помощью сорбентов или охлаждаемых поверхностей. Это предотвращает деградацию рабочего масла в насосе и сохраняет его смазывающие свойства на долгое время.

Адсорбционные модели используют цеолит или активированный уголь, которые впитывают молекулы воды и легкие фракции углеводородов. Вымораживающие ловушки работают на жидком азоте, мгновенно конденсируя любые пары на холодных стенках радиатора. Использование таких узлов позволяет увеличить интервалы между техническими обслуживаниями агрегатов.

Состояние ловушки контролируют по перепаду давления в магистрали, так как чрезмерное загрязнение снижает скорость откачки. Сменные картриджи позволяют быстро восстановить эффективность системы без полной разборки трубопровода. Для регенерации сорбента в некоторых моделях встроен ТЭН, который выпаривает накопленную влагу при отключенном вакууме. Применение ловушек важно при обработке металлов с гальваническим покрытием или со следами консервационной смазки.
