Башенные краны

Установка основания требует подготовки массивного фундамента или укладки рельсовых путей. В первом случае применяют анкерные крепления, которые закладывают в монолитную бетонную плиту на этапе ее заливки. Глубина заложения стальных болтов и их количество определяются расчетом устойчивости против опрокидывания при максимальном вылете стрелы.

Стальные плиты опоры соединяют с анкерами мощными гайками, после чего всю конструкцию нивелируют для исключения перекосов башни. Если кран имеет передвижной тип исполнения, его раму монтируют на ходовые тележки с электроприводом.

Колеса этих тележек перемещаются по стальным рельсам специального профиля, которые укладывают на подготовленную подушку из щебня и шпал. Массивные противоугонные захваты фиксируют положение машины во время работы и предотвращают смещение под действием порывов ветра. Раму основания сваривают из толстостенных балок коробчатого сечения для обеспечения жесткости нижнего узла. Все резьбовые соединения защищают от коррозии и регулярно проверяют на момент затяжки специальными ключами.

Процесс наращивания высоты крана выполняют с помощью специальной монтажной обоймы или гидравлической рамки. Это устройство охватывает верхнюю секцию башни и при помощи мощных гидроцилиндров приподнимает поворотную часть вместе со стрелой.

В образовавшийся зазор вводят новую металлическую секцию, которую доставляют к месту монтажа основным грузовым крюком. Механизм фиксации удерживает поднятую конструкцию до момента полной затяжки всех соединительных пальцев или высокопрочных болтов. Такая технология позволяет крану «расти» вместе со зданием без использования внешних подъемных средств большой мощности.

Система управления гидроцилиндрами обеспечивает плавное перемещение многотонных узлов с точностью до 1 мм. Внутренние замки и стопоры дублируют работу гидравлики и исключают случайное опускание секций при потере давления в шлангах. Когда монтажная обойма завершает цикл, ее закрепляют на новом уровне для подготовки к следующему этапу подъема. Сварные швы каждой новой вставки проходят обязательную дефектоскопию перед началом эксплуатации на высоте.

Опорно-поворотное устройство, или ОПУ, обеспечивает вращение верхней части крана относительно неподвижной башни на 360 градусов. Узел представляет собой прецизионный подшипник огромного диаметра с внутренним или внешним зубчатым венцом.

Массивные ролики или шарики внутри механизма воспринимают одновременно осевые нагрузки от веса конструкции и колоссальные опрокидывающие моменты от груза. Привод поворота включает в себя несколько электродвигателей с планетарными редукторами, которые входят в зацепление с центральной шестерней. Подобная схема гарантирует плавный старт и остановку стрелы без возникновения опасных динамических рывков и раскачивания.

Материал для ОПУ проходит глубокую закалку токами высокой частоты для достижения максимальной твердости беговых дорожек. Автоматическая система смазки постоянно подает свежий лубрикант в зону контакта зубьев, что предотвращает их ускоренный износ и заклинивание. Электромагнитные тормоза удерживают стрелу в заданном положении при сильных боковых потоках воздуха. Регулярная проверка люфта в подшипнике позволяет вовремя обнаружить деградацию металла и провести плановый ремонт.

Для изготовления несущих элементов стрелы и башни применяют низколегированные конструкционные стали повышенной прочности, например, марки 09Г2С или зарубежные аналоги S355. Эти сплавы обладают отличной свариваемостью и сохраняют пластичность при экстремально низких температурах воздуха до -40℃.

Решетчатая структура ферм собирается из полых труб или уголков с точным расчетом толщины стенок для минимизации общего веса. Уменьшение массы металлоконструкции позволяет увеличить полезную грузоподъемность крана и снизить нагрузку на опорный фундамент. Каждое соединение проходит многоступенчатый контроль качества, включая ультразвуковую проверку глубины провара швов.

Поверхность металла подвергают дробеструйной очистке перед нанесением многослойных защитных покрытий на основе эпоксидных смол. Подобная обработка предотвращает развитие коррозии внутри трубчатых профилей и продлевает ресурс техники до 25 лет. В местах крепления осей и пальцев вваривают усиленные втулки из легированных сталей с высокой износостойкостью. Жесткость стрелы рассчитывают с учетом динамических ударов при резком срабатывании тормозов лебедки.

Ограничитель грузового момента предотвращает опрокидывание крана за счет постоянного мониторинга соотношения веса груза и текущего вылета стрелы. Система включает в себя тензометрические датчики на грузовом канате и сенсоры угла наклона или положения каретки.

Электронный блок управления мгновенно сопоставляет полученные данные с эталонной грузовой характеристикой в памяти контроллера. Если нагрузка превышает безопасный порог 105%, автоматика блокирует подъем и движение каретки в сторону увеличения вылета. Такая мера безопасности исключает деформацию стальных балок и защищает подшипники шпинделя от фатальных разрушений. Оператор видит процент загрузки системы на цифровом дисплее внутри кабины.

Программное обеспечение учитывает также инерционные силы и порывы ветра, которые могут создать дополнительный крутящий момент на башне. Внутренние алгоритмы защиты имеют многоуровневое дублирование, и за счет этого исключаются сбои при выходе из строя одного из датчиков. Регулярная калибровка прибора с использованием контрольных грузов обязательна для получения разрешения на работу. Световая и звуковая сигнализация предупреждает персонал о приближении к критическому режиму эксплуатации.

Режим свободного вращения (флюгирования) активируют при прекращении работ и постановке крана на стоянку в нерабочее время. В этом состоянии тормоза механизма поворота полностью разблокируются, что позволяет стреле свободно разворачиваться по направлению ветра.

Решетчатая конструкция и облицовка кабины имеют значительную парусность, и при жесткой фиксации нагрузки на башню могут достичь критических значений. Если кран не сможет повернуться вслед за воздушным потоком, возникнет огромный изгибающий момент, который способен вызвать обрушение всей металлоконструкции. Флюгирование снижает аэродинамическое сопротивление системы и максимально равномерно распределяет давление ветра по всем опорам и расчалкам.

Специальный переключатель в кабине или на шкафу управления размыкает цепи тормозных электромагнитов перед уходом персонала с площадки. Состояние узлов фиксации проверяют ежедневно, так как заклинивание колодок в заблокированном положении считается серьезным нарушением техники безопасности. Если стрела занимает положение по ветру, она действует как указатель и минимизирует вибрации башни при штормовых порывах.

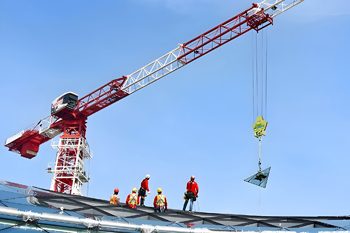

Грузовая лебедка обеспечивает подъем и опускание крюковой подвески с помощью намотки стального каната на многослойный барабан. В современных моделях устанавливают электродвигатели с частотными преобразователями, которые позволяют плавно менять скорость движения груза.

Электроника точно регулирует крутящий момент на валу, и за счет этого исключаются резкие рывки при отрыве тяжелых плит от земли. Контроль скорости важен для точного монтажа металлоконструкций, когда зазоры между деталями составляют несколько миллиметров. Планетарный редуктор внутри лебедки кратно увеличивает тяговое усилие и обеспечивает компактность подъемного модуля на контрстреле.

Барабан снабжают нарезными канавками для правильной укладки витков троса и предотвращения его преждевременного истирания. Датчики контроля натяжения и остатка каната блокируют работу при возникновении опасных ситуаций или перехлесте нитей. Тормозная система имеет нормально-замкнутую конструкцию, поэтому груз остается зафиксированным даже при внезапном пропадании электричества. Для охлаждения двигателя применяют принудительную вентиляцию, которая работает независимо от текущих оборотов шпинделя.

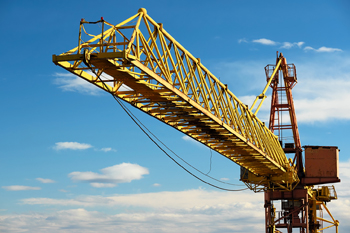

Грузовая каретка перемещается вдоль горизонтальной стрелы и обеспечивает изменение вылета крюка без наклона самой металлической конструкции. Узел представляет собой стальную рамку с роликами, которая катится по нижним поясам фермы под действием тяговой лебедки.

Внутри каретки располагают обводные блоки для грузового каната, что позволяет удерживать крюк в вертикальном положении при любом удалении от башни. Такая кинематическая схема обеспечивает высокую точность подачи материалов на рабочие горизонты строящегося здания. Система датчиков положения передает координаты каретки в бортовой компьютер.

Для перемещения используют стальные тросы малого диаметра, которые проходят через всю длину стрелы к концевым блокам. Ролики каретки изготавливают из износостойких полимеров или закаленной стали для снижения трения и шума при движении. В конструкции предусматривают автоматические тормоза, которые блокируют узел при обрыве тягового каната для предотвращения аварии. Регулярная смазка направляющих и проверка целостности блоков - обязательные мероприятия по техобслуживанию.

Противовесы уравновешивают массу стрелы и поднятого груза для смещения общего центра тяжести крана ближе к вертикальной оси башни. Их изготавливают в виде массивных железобетонных блоков или наборных стальных плит, которые устанавливают на заднем плече контрстрелы.

Правильный расчет веса балласта позволяет значительно снизить изгибающие напряжения в металлоконструкциях мачты и уменьшить нагрузку на ОПУ. Без системы компенсации момента кран просто опрокинется вперед при попытке поднять даже легкую заготовку на максимальном вылете. Блоки имеют стандартные габариты и снабжаются надежными петлями для быстрой установки с помощью вспомогательной техники во время монтажа.

Суммарная масса противовеса может достигать нескольких десятков тонн в зависимости от класса грузоподъемности конкретной модели. Крепление грузов выполняют с помощью стальных тяг и стопорных пальцев для исключения их случайного смещения под действием вибраций. Система ЧПУ крана учитывает наличие балласта при расчете динамических нагрузок во время резких остановок вращения. Если на кране используют стрелу переменной длины, количество блоков противовеса меняют согласно технологической схеме производителя.

Антиколлизионная система обеспечивает безопасную совместную работу нескольких кранов на одной строительной площадке при пересечении их рабочих зон. Каждый агрегат оснащают радиочастотными модулями связи и высокоточными датчиками координат, которые передают данные в единую сеть мониторинга.

Компьютер в реальном времени рассчитывает траектории движения всех стрел и крюковых подвесок для исключения опасного сближения. Если возникает риск контакта, автоматика подает звуковой сигнал и плавно замедляет приводы поворота и перемещения каретки. Такая технология позволяет организовать плотный график работ без риска повреждения металлоконструкций и падения грузов.

Программное обеспечение позволяет задавать виртуальные запретные зоны над существующими зданиями, линиями электропередач или дорогами. Когда стрела приближается к границе такого участка, система ЧПУ блокирует подачу команд на дальнейшее движение в ту сторону. Точность позиционирования с использованием спутниковой навигации и лазерных линеек достигает нескольких десятков сантиметров.

Выбор типа свивки стального каната зависит от его назначения в конкретном механизме башенного крана. Для грузовых лебедок применяют многопрядные канаты с малым коэффициентом кручения, чтобы исключить вращение крюковой подвески при подъеме на большую высоту. Внутренний органический или металлический сердечник обеспечивает гибкость и сохраняет форму сечения при частых изгибах на блоках каретки.

Для вантовых расчалок, которые удерживают стрелу в неподвижном положении, выбирают жесткие тросы с односторонней свивкой и минимальным растяжением. Эти изделия обладают высокой разрывной прочностью и способны годами выдерживать статические нагрузки без изменения своих геометрических параметров.

С целью защиты от атмосферной коррозии в условиях высокой влажности поверхность проволок покрывают слоем цинка. Регулярная закачка вязкой смазки внутрь прядей уменьшает внутреннее трение и предотвращает обрыв отдельных жил при перегрузках. Электроника отслеживает наработку каждого каната в циклах и сообщает о необходимости проведения инструментальной дефектоскопии. Своевременное обнаружение следов износа или сплющивания позволяет избежать обрыва.

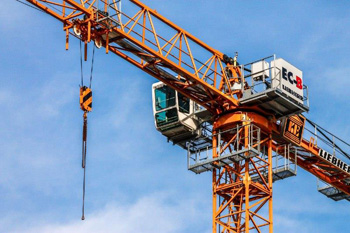

Панорамное остекление обеспечивает оператору максимальный обзор рабочей зоны и позволяет точно контролировать перемещение груза на всех этапах цикла. Стекла изготавливают из закаленного триплекса, который выдерживает сильные удары и не рассыпается на острые осколки при повреждении. Специальные покрытия защищают человека от вредного солнечного излучения и предотвращают запотевание поверхности при перепадах температур.

Хорошая видимость необходима для безопасного маневрирования стрелой вблизи строящихся конструкций и других кранов на площадке. Внутреннее пространство кабины герметизируют для защиты от пыли и шума, что создает комфортные условия для длительной работы.

Эргономичное расположение джойстиков и мониторов системы ЧПУ в зоне прямой видимости снижает нагрузку на зрение и шею оператора. Наличие внешних видеокамер дополняет панорамный вид изображениями из «слепых» зон за башней или под кареткой. Программное обеспечение выводит на стекла проекцию основных параметров: массу груза, вылет и скорость ветра. Это позволяет мастеру не отвлекаться от наблюдения за крюком при выполнении сложных технологических операций.
