Хонинговальные станки

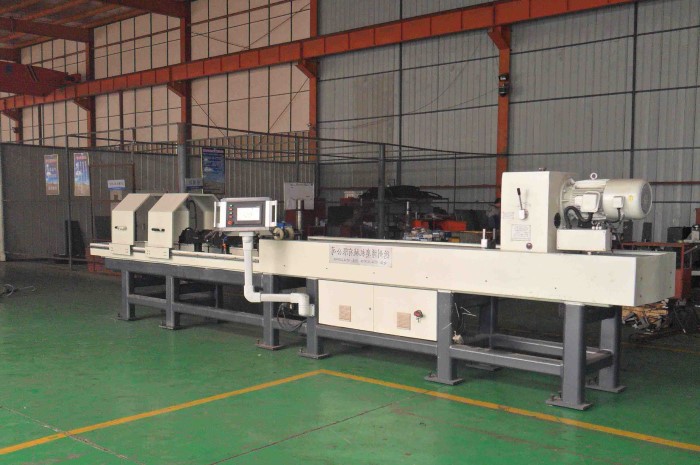

Привод шпинделя хонинговального станка включает гидравлические цилиндры или сервомоторы с прецизионными шарико-винтовыми парами. Эти узлы обеспечивают плавное возвратно-поступательное движение каретки вдоль центральной оси обрабатываемого отверстия. Скорость продольного перемещения настраивают в диапазоне от 1 до 25 м/мин, потому что от данного параметра зависит угол пересечения рисок на внутренней поверхности металла.

Вращение рабочего вала происходит одновременно с линейным ходом для формирования специфической сетки микрорельефа, которая удерживает масло. Длину хода ограничивают бесконтактными датчиками или программными методами, чтобы абразивный инструмент выходил за края заготовки на заданную величину. Мощность двигателя в промышленных установках составляет от 5 до 12 кВт.

Механизм переключения направления хода работает с минимальной инерцией для исключения ударных нагрузок в крайних точках траектории. Тяжелые направляющие качения надежно удерживают массивную шпиндельную бабку от любых радиальных смещений под воздействием сил резания. Конструкция вала позволяет оперативно менять хонинговальные головки через универсальные переходные адаптеры с байонетным креплением.

Для производства режущих сегментов применяют синтетические алмазы или кубический нитрид бора на металлической или керамической связке. Эти сверхтвердые материалы обладают колоссальной износостойкостью и сохраняют геометрию кромок при интенсивном трении о закаленную сталь.

Алмазные зерна выбирают для обработки чугуна и цветных сплавов, потому что они обеспечивают максимальную скорость снятия припуска. Бруски из эльбора лучше подходят для легированных сталей, так как этот абразив химически инертен и не вызывает диффузионного износа при высоких температурах. Размер зерна варьируют от 100 до 500 мкм для черновых операций и до 1–5 мкм для получения зеркального блеска.

Связующее вещество удерживает кристаллы и обеспечивает их постепенное обновление по мере затупления граней. Медная или оловянная связка эффективно отводит тепло из зоны контакта и предотвращает появление прижогов на поверхности детали. Керамические основы выбирают для финишных этапов, когда нужно достичь минимальной шероховатости без внедрения частиц абразива в структуру металла.

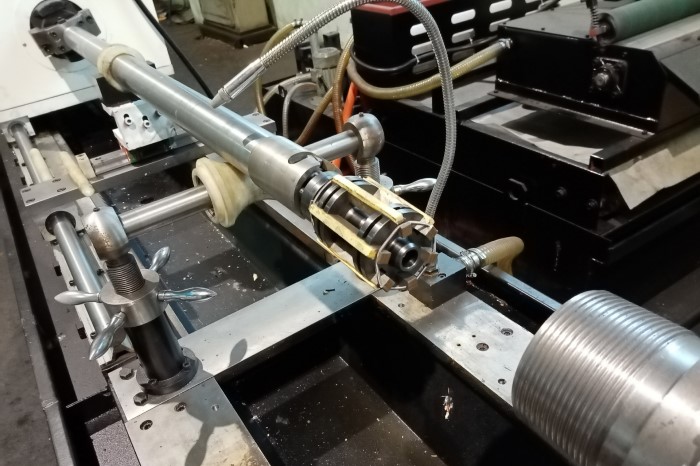

Механизм разжима хонинговальной головки обеспечивает радиальное перемещение абразивов для создания необходимого давления на стенки отверстия. Внутри корпуса шпинделя проходит тяга, которая воздействует на конусный или реечный распределитель в рабочей зоне. Когда привод подает шток вперед, конус раздвигает колодки с брусками в разные стороны до касания с поверхностью металла. Величину этого перемещения контролируют через гидравлическую систему или электромеханический привод с точностью до 1 мкм.

Постоянное усилие прижима гарантирует равномерный съем материала по всей окружности, потому что это исключает появление эллипсности или конусности. Система разжима может работать в режиме фиксированной подачи или поддерживать стабильное давление вне зависимости от износа камней.

Гидравлические приводы обеспечивают мягкое внедрение абразива в металл, что важно для предотвращения поломки хрупких кромок. Электромеханические узлы с числовым программным управлением позволяют менять усилие в процессе цикла для перехода от обдирки к полировке. Автоматика отслеживает нагрузку на главном двигателе и корректирует степень разжима для поддержания оптимальных режимов резания. Возвратный механизм на мощных пружинах мгновенно сводит бруски к центру после завершения операции для безопасного вывода головки.

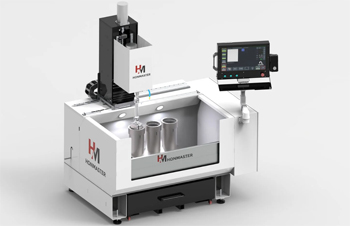

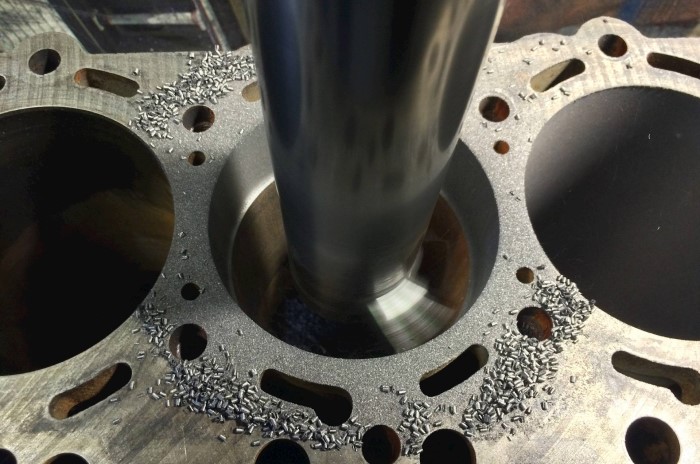

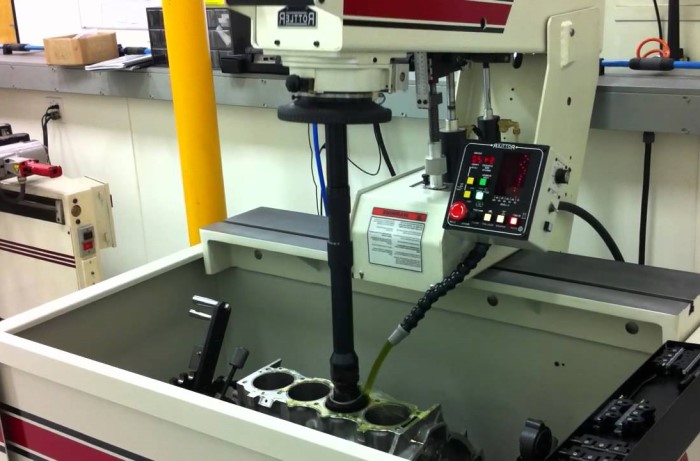

Станки с вертикальным расположением шпинделя занимают меньше производственной площади и позволяют обрабатывать тяжелые детали без перекоса под собственным весом. В таких машинах ось инструмента совпадает с направлением силы тяжести, что упрощает установку массивных блоков цилиндров или гильз.

Абразивная головка совершает движения сверху вниз вдоль колонны, которую монтируют на мощном чугунном основании. Система противовесов или пневматических компенсаторов разгружает привод каретки, чтобы обеспечить плавность хода и точность позиционирования в мертвых точках. Вертикальная компоновка облегчает стекание смазочно-охлаждающей жидкости и вымывание шлама из зоны обработки за счет естественной гравитации.

Жесткая колонна коробчатого сечения эффективно гасит вибрации, которые возникают при вращении шпинделя на высоких скоростях. Направляющие качения защищают телескопическими кожухами от попадания брызг масла и металлической стружки. Конструкция позволяет устанавливать несколько независимых шпиндельных головок для одновременной обработки нескольких отверстий в одной детали.

Система очистки масла в хонинговальном станке включает в себя несколько ступеней удаления металлических и абразивных частиц. Отработанная жидкость стекает в первичный бак-отстойник, где происходит осаждение крупных фракций шлама под действием силы тяжести. После этого среду направляют через магнитный сепаратор, который притягивает ферромагнитную пыль из объема потока.

Тонкую фильтрацию обеспечивают бумажные или тканевые ленточные фильтры, которые автоматически перематываются по мере загрязнения поверхности. Использование чистой жидкости имеет критическое значение для качества поверхности, потому что мелкие включения могут оставить глубокие царапины на зеркале детали. Теплообменники поддерживают температуру масла в пределах +20–22℃ для исключения тепловых деформаций заготовки.

Насосы высокого давления подают отфильтрованный состав обратно в зону резания через систему форсунок или внутренние каналы в инструменте. Датчики давления контролируют состояние фильтрующих элементов и подают сигнал о необходимости замены расходных материалов. Бак для хранения СОЖ снабжают перегородками для гашения пены и дополнительного охлаждения жидкости. Объем системы может достигать 500–1000 л, что позволяет использовать одну порцию масла в течение многих месяцев.

Для измерения диаметра в процессе хонингования применяют контактные пневматические датчики или электронные измерительные головки. Пневматический метод основан на измерении давления воздуха в зазоре между соплом датчика и стенкой отверстия, который меняется по мере съема металла. Эти приборы обладают высокой чувствительностью и позволяют отслеживать изменение размера с точностью до 0.5 мкм без остановки вращения.

Электронные системы используют подпружиненные алмазные наконечники, которые передают механическое перемещение на индуктивный преобразователь. Вся информация мгновенно поступает в блок управления ЧПУ, и он принимает решение о завершении цикла или смене режима подачи.

Контрольные системы могут иметь несколько каналов измерения для одновременной проверки цилиндричности и отсутствия конусности по всей длине отверстия. Если датчик фиксирует отклонение формы, автоматика корректирует величину перебега головки в нужной зоне для выравнивания геометрии. Защитные фильтры предотвращают попадание масла и стружки в пневматические линии, что гарантирует стабильность показаний.

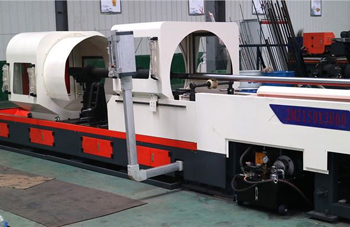

Основу станка изготавливают из высокопрочного серого чугуна или используют сварные конструкции из толстостенных стальных листов. Массивная станина поглощает возникающие при работе вибрации и гарантирует неизменность взаимного расположения шпинделя и заготовки. Внутренние полости рамы усиливают многочисленными ребрами жесткости, которые препятствуют скручиванию или изгибу под воздействием осевых усилий.

Перед окончательной механической обработкой отливки проходят процедуру искусственного старения для снятия внутренних напряжений в металле. Посадочные места под направляющие и колонны шлифуют с высокой точностью для обеспечения идеальной параллельности и перпендикулярности всех узлов. Большая масса основания исключает смещение оборудования при резких перемещениях каретки.

Опорные части станины снабжают виброгасящими элементами, которые изолируют станок от внешних воздействий со стороны пола цеха. В конструкцию часто закладывают каналы для сбора и отвода масла, и это предотвращает коррозию неокрашенных участков металла. Компоновка внутренних отсеков позволяет размещать баки гидросистемы и электрошкафы без ущерба для жесткости рамы.

Смазочно-охлаждающая жидкость на масляной основе должна обладать строго заданной вязкостью для формирования устойчивой пленки в зоне резания. Слишком густое масло плохо проникает в микропоры абразивного бруска, что ведет к быстрому засаливанию инструмента и снижению производительности. Низкая вязкость способствует эффективному вымыванию металлической стружки, но при этом ухудшаются демпфирующие свойства состава.

Оптимальный баланс позволяет снизить тепловую нагрузку на деталь и предотвратить появление задиров на финишной поверхности. В состав СОЖ добавляют антифрикционные и противозадирные присадки, которые улучшают скольжение и повышают качество сетки хона. Вязкость контролируют при помощи вискозиметров, и этот параметр должен оставаться стабильным при колебаниях температуры в цехе.

Использование масел с неправильными характеристиками приводит к перегреву зоны контакта и изменению геометрических размеров отверстия из-за теплового расширения. Специальные добавки предотвращают окисление состава и препятствуют развитию бактерий в баках системы циркуляции. Для работы с вязкими металлами выбирают составы с повышенным содержанием серы или хлора, потому что такие вещества предотвращают налипание частиц на абразив.

Для надежного закрепления заготовок на столе станка используют специальные приспособления с гидравлическими или пневматическими зажимами. При обработке длинномерных деталей применяют люнеты, которые поддерживают свободный конец изделия и предотвращают его пробивание или вибрацию. Цилиндрические заготовки фиксируют в самоцентрирующихся патронах или устанавливают на базовые поверхности с использованием прихватов.

Важно обеспечить отсутствие деформаций корпуса детали при зажиме, так как после снятия нагрузки форма отверстия может исказиться. Для этого применяют динамометрические механизмы контроля усилия, которые ограничивают давление на стенки заготовки. Плавающие подвески позволяют детали центрироваться относительно оси шпинделя для компенсации небольших погрешностей установки.

Базовые плиты станка имеют систему каналов для подачи СОЖ и отвода шлама непосредственно из-под заготовки. Быстродействующие зажимы сокращают время на вспомогательные операции и позволяют легко встраивать станок в автоматизированные производственные линии. Для предотвращения царапин конструкция приспособлений исключает контакт обработанных поверхностей с металлическими частями фиксаторов.

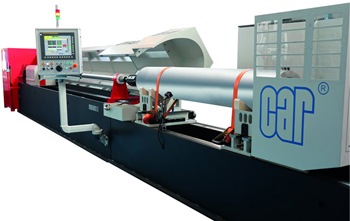

Современная система числового программного управления координирует работу всех приводов станка и обеспечивает выполнение сложного цикла обработки. Контроллер управляет скоростью вращения шпинделя и частотой возвратно-поступательных движений каретки в соответствии с технологической картой.

ПО позволяет настраивать величину перебега брусков за края отверстия для устранения эффекта «бочкообразности» на торцах детали. ЧПУ обрабатывает сигналы от датчиков контроля размера в режиме реального времени и автоматически корректирует подачу разжима брусков. Функция адаптивного управления меняет параметры резания при обнаружении участков с повышенной твердостью металла или неравномерным припуском.

Память системы хранит сотни программ для различных типов заготовок, что значительно ускоряет процесс переналадки оборудования. Контроллер отслеживает время наработки инструмента и подает сигнал о необходимости замены абразивов при достижении критического износа. Встроенные алгоритмы самодиагностики проверяют состояние гидравлики и уровень масла, предотвращая запуск станка при неисправностях.

Хонингование отверстий с дном требует применения специальных головок и точной настройки траектории движения шпинделя. Инструмент должен доходить до нижней точки с минимальным зазором, поэтому систему ЧПУ настраивают на мгновенный реверс в конце хода. Абразивные бруски в таких головках смещают к нижнему торцу корпуса для обеспечения обработки всей поверхности до самого дна.

Часто применяют метод выстоя, когда в нижней точке инструмент продолжает вращаться без продольного перемещения в течение нескольких секунд. Это позволяет выровнять геометрию и убрать припуск в зоне, где невозможно обеспечить полноценный перебег головки.

Отвод шлама и подачу смазки в глухую полость организуют через внутренние каналы в шпинделе или с использованием специальных трубок. Масло под давлением вымывает металлическую пыль из тупиковой зоны, предотвращая ее скопление и задиры на стенках. Конструкция брусков для таких задач может иметь фаски специальной формы для более мягкого входа в зону контакта. Контроль размера в нижней части отверстия проводят с помощью пневматических щупов, которые заходят в канал вместе с абразивной головкой.

Рабочий инструмент должен обладать исключительной радиальной и осевой жесткостью для сохранения идеальной соосности при высоких нагрузках. Корпус головки изготавливают из легированной стали с последующей термообработкой и шлифовкой посадочных мест под абразивные колодки.

Механизм разжима должен обеспечивать синхронное перемещение всех брусков, потому что неравномерная подача приведет к искажению формы отверстия. Минимальное радиальное биение шпиндельного узла гарантирует получение высокой точности по 5–6 квалитету. Конструкция должна предусматривать легкий доступ к крепежным элементам для быстрой замены изношенных камней непосредственно на станке.

Масса инструмента должна быть сбалансирована для исключения вибраций на высоких частотах вращения и возвратно-поступательного хода. Внутренние каналы для подачи масла обеспечивают охлаждение и смазку трущихся пар механизма разжима, продлевая его ресурс. Для обработки разных диаметров применяют модульные головки со сменными колодками, что расширяет технологические возможности оборудования.
