Ленточно-шлифовальные станки

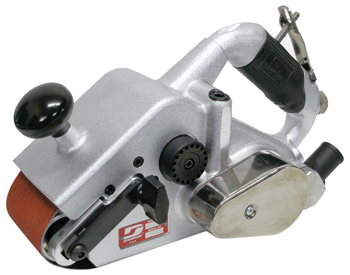

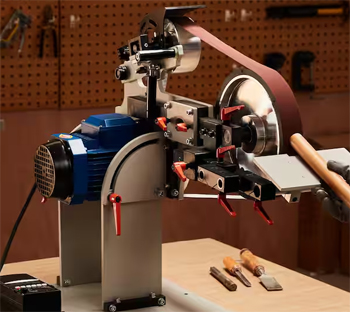

Основание контактного ролика изготавливают из алюминиевых сплавов или стали, потому что эти металлы обеспечивают необходимую жесткость конструкции и хороший отвод тепла. Поверхность шкива покрывают слоем резины или полиуретана, который имеет различную степень твердости по шкале Шора.

Выбор плотности покрытия зависит от типа выполняемых работ, так как мягкие ролики подходят для шлифования криволинейных поверхностей и контуров. Твердые покрытия с показателем 80–90 единиц выбирают для интенсивного съема припуска и чистовой обработки плоских заготовок. Точная балансировка металлического сердечника исключает появление биений, которые могут вызвать преждевременный разрыв абразивного полотна или привести к возникновению волнистости на детали.

На внешнюю поверхность эластичного слоя часто наносят специальные канавки или прорези в форме винтовой линии. Эти борозды выполняют функцию лопастей вентилятора, потому что они создают поток воздуха для дополнительного охлаждения зоны контакта. Зубчатый профиль ролика повышает агрессивность резания и предотвращает засаливание ленты мелкой металлической стружкой. Если станок предназначен для финишной полировки, применяют гладкие ролики с минимальной толщиной покрытия для достижения идеальной плоскостности.

Система отслеживания положения полотна включает инфракрасный или пневматический датчик, который постоянно фиксирует положение кромки ленты на роликах. Когда абразив начинает смещаться в сторону, сенсор мгновенно передает сигнал на исполнительный механизм управления натяжным шкивом. Пневматический цилиндр наклоняет ось ролика на микроскопический угол, и это заставляет ленту плавно вернуться в центральное положение.

Этот процесс, проходящий в автоматическом режиме, необходим для предотвращения схода полотна со шкивов и защиты станины станка от повреждений краем абразива. Скорость реакции системы составляет доли секунды, поэтому центровка сохраняется даже при резком изменении нагрузки в процессе прижима заготовки.

Механизм качания шкива монтируют на прецизионных шарнирах, которые обеспечивают легкость перемещения узла без люфтов и заеданий. Если датчик обнаруживает критическое смещение ленты за пределы рабочей зоны, автоматика подает команду на экстренную остановку главного привода. Это исключает риск разрыва полотна и повышает общую безопасность эксплуатации промышленного оборудования.

Пневматический узел обеспечивает постоянное усилие натяжения абразивного полотна независимо от его естественного удлинения в процессе нагрева. Внутри устройства располагают цилиндр, который давит на каретку натяжного ролика с заданным давлением через систему рычагов. Когда лента нагревается и растягивается во время интенсивной работы, пневматика мгновенно выбирает слабину и сохраняет стабильную геометрию привода.

Эта функция предотвращает проскальзывание ленты на ведущем шкиве, которое могло бы привести к пережогу основы и порче инструмента. Стабильное натяжение также способствует сохранению точности размеров детали, потому что оно исключает вибрации и биение полотна на высоких скоростях.

Уровень давления воздуха в системе настраивают через прецизионный редуктор по показаниям манометра на панели управления станка. При смене ленты оператор сбрасывает давление, и ролик перемещается в исходное положение для легкой установки нового расходного материала. Пневматический натяжитель также выполняет роль демпфера, потому что гасит ударные нагрузки при входе заготовки в зону контакта.

Механизм осцилляции заставляет абразивное полотно совершать медленные возвратно-поступательные движения поперек направления основного вращения. Этот узел включает отдельный привод с эксцентриком или пневматический цилиндр, который связан с осью одного из ведомых роликов.

Когда лента смещается вправо и влево с амплитудой 10–20 мм, нагрузка на зерна абразива распределяется более равномерно. Такое движение исключает появление продольных рисок на поверхности металла и значительно улучшает показатели чистоты финишного покрытия. Осцилляция также способствует эффективному охлаждению ленты, потому что время контакта каждого участка абразива с разогретой деталью сокращается.

Частоту боковых перемещений регулируют через электронный блок управления в зависимости от зернистости материала и скорости подачи заготовки. Если станок работает в режиме финишной полировки, частоту осцилляции увеличивают для достижения максимального зеркального блеска. Система защиты блокирует функцию качания при использовании узких лент, чтобы исключить их соскальзывание с краев контактного колеса. Направляющие узла осцилляции изготавливают из закаленной стали и снабжают автоматической смазкой.

Шлифовальная подошва или платик располагается между роликами и служит опорой для ленты при обработке плоских поверхностей больших размеров. На рабочую плоскость подошвы наклеивают специальное графитовое полотно, которое обладает уникальными антифрикционными свойствами.

Графит значительно снижает коэффициент трения между движущейся основой ленты и неподвижной металлической плитой станка. Это предотвращает перегрев абразивного инструмента и защищает приводной двигатель от чрезмерных нагрузок при сильном прижиме заготовки. Слой графита также работает как сухая смазка, которая не притягивает пыль и сохраняет чистоту внутренней поверхности ленты.

Под графитовой накладкой часто размещают мягкую подложку из фетра или специальной вспененной резины для обеспечения эластичности контакта. Подобная многослойная конструкция позволяет подошве лучше прилегать к микронеровностям металла и гарантирует равномерный съем материала по всей площади. Со временем графитовое покрытие истирается, поэтому его делают сменным для быстрого восстановления работоспособности оборудования.

Ведущий шкив изготавливают в форме цилиндра с небольшим утолщением в центральной части, которое называют бочкообразностью. Такая форма необходима для естественной самоцентровки ленты во время вращения под нагрузкой. Согласно законам механики полотно стремится занять положение на участке с наибольшим диаметром, поэтому лента всегда удерживается по центру шкива.

Поверхность барабана покрывают слоем износостойкой резины с глубоким сетчатым рифлением для обеспечения надежного сцепления с основой ленты. Высокий коэффициент трения исключает проскальзывание инструмента при старте двигателя и во время силового шлифования массивных деталей.

Диаметр ведущего вала рассчитывают исходя из требуемой скорости резания и оборотов электрического двигателя. Шкив проходит обязательную процедуру динамической балансировки на специальных стендах для полного устранения радиального биения. Внутреннее посадочное отверстие снабжают шпоночным пазом или конусной втулкой для жесткой фиксации на валу редуктора. Для отвода тепла в массивном теле барабана иногда выполняют сквозные отверстия, которые способствуют циркуляции воздуха при вращении.

Рабочий стол монтируют на массивной колонне с направляющими, которые позволяют изменять высоту расположения заготовки относительно ленты. Перемещение осуществляют с помощью винтовой пары с ручным маховиком или электрического привода с прецизионным редуктором. На боковой поверхности опоры наносят линейную шкалу, которая помогает настраивать глубину шлифования с точностью до 0,5 мм.

Механизм наклона позволяет устанавливать столешницу под углом от 0 до 45 градусов для снятия фасок и обработки кромок под сварку. После настройки требуемого положения все узлы жестко фиксируют мощными зажимными рукоятками для предотвращения смещения от вибрации.

Поверхность стола часто оснащают сменными стальными накладками или роликовыми вставками для облегчения перемещения тяжелых металлических листов. В центральной части стола предусматривают прорезь для прохода абразивной ленты и эффективного удаления опилок в систему аспирации. Направляющие планки и упоры позволяют позиционировать деталь параллельно направлению движения абразива для получения ровных граней. Для защиты механизмов от коррозии все подвижные части покрывают слоем гальванического никеля или хрома.

Система очистки смазочно-охлаждающей жидкости включает в себя автоматический бумажный фильтр ленточного типа и бак-отстойник. Отработанная эмульсия стекает с рабочего стола и попадает на поверхность фильтровального полотна, которое задерживает частицы металла и волокна абразива.

По мере загрязнения материала уровень жидкости над лентой растет и поплавковый датчик включает привод для перемотки рулона. Использованная бумага вместе со шламом попадает в отдельный контейнер, а очищенный раствор уходит в нижний резервуар для повторного использования. Такая схема обеспечивает высокую степень фильтрации — до 20 мкм, что необходимо для защиты поверхности заготовки от царапин.

Дополнительный магнитный сепаратор устанавливают перед бумажным фильтром для улавливания крупных фракций стальной стружки. Это позволяет значительно снизить расход дорогостоящей фильтровальной бумаги при черновой обработке заготовок. Очищенная эмульсия проходит через систему перегородок в баке, где происходит окончательное осаждение мелкой пыли и отделение посторонних масел. Насос подает жидкость обратно в зону резания через сеть форсунок с регулируемым углом наклона.

Для регулировки частоты вращения ведущего шкива применяют электронные преобразователи частоты, которые управляют параметрами тока в обмотках двигателя. Оператор изменяет скорость движения абразива простым поворотом регулятора на пульте без остановки процесса шлифования. Это позволяет подбирать оптимальный режим обработки для разных материалов: от быстрого съема стали до бережной полировки титана.

Преобразователь также обеспечивает плавный пуск и контролируемую остановку ленты, и это защищает механические узлы от ударных нагрузок. Современные инверторы поддерживают высокий крутящий момент даже на низких оборотах, что важно для предотвращения заклинивания инструмента.

Цифровой дисплей отображает текущую скорость в метрах в секунду, что облегчает настройку оборудования по технологическим картам. Система защиты инвертора постоянно контролирует температуру мотора и отключает питание при обнаружении перегрузки или короткого замыкания. Использование частотного привода позволяет экономить до 30% электроэнергии за счет оптимизации потребляемой мощности. Внутренние фильтры электромагнитных помех исключают влияние работы станка на другие электронные приборы в цехе.

Многоголовочные станки включают несколько последовательно расположенных шлифовальных агрегатов, которые установлены над общим конвейерным столом. Каждый узел оснащают собственной лентой с различной зернистостью абразива для поэтапного уменьшения шероховатости поверхности.

Заготовка движется на ленте конвейера и проходит под всеми шпинделями, получая полную обработку от обдирки до финишной полировки за один проход. Это повышает производительность труда и обеспечивает идеальную повторяемость качества в массовом производстве. Системы прижима в каждой секции настраивают индивидуально для компенсации изменения толщины металла после снятия припуска.

Управление всеми модулями осуществляют с центрального пульта с использованием программных алгоритмов синхронизации скоростей. Между рабочими зонами устанавливают промежуточные форсунки для обдува поверхности воздухом или смыва шлама охлаждающей жидкостью. Конвейерная лента имеет специальное антифрикционное покрытие и систему автоматической очистки от прилипшей стружки. Если технологический процесс требует сокращения количества этапов, каждый шлифовальный агрегат можно отключить или поднять над столом.

Для мгновенной остановки тяжелых шкивов применяют дисковые электромагнитные тормоза или систему динамического торможения двигателем. Когда срабатывает датчик разрыва ленты или оператор нажимает кнопку аварийного выключения, электронный контроллер меняет полярность тока в обмотках. Это создает мощный тормозной момент, который останавливает полотно за 1–2 секунды даже при максимальных оборотах.

Дублирующая механическая система с фрикционными накладками срабатывает при полном пропадании электроэнергии под действием мощных возвратных пружин. Быстрая остановка механизмов минимизирует повреждения внутренних деталей станка и предотвращает травмирование людей обрывками абразива.

Тормозные диски изготавливают из чугуна с высоким содержанием углерода для эффективного рассеивания тепловой энергии при резком замедлении. Программное обеспечение станка блокирует повторный запуск привода до полного выяснения причин срабатывания защиты. Систему торможения синхронизируют с механизмом открытия защитных дверей, что исключает доступ в рабочую зону до полной остановки вращающихся частей.

Приемные воронки вытяжной системы располагают в местах наибольшего образования искр и пыли, которые находятся за контактным роликом. Раструбы имеют аэродинамическую форму для создания мощного направленного потока воздуха без образования застойных зон.

Внутренние поверхности патрубков покрывают антистатическим слоем для предотвращения налипания мелкой металлической взвеси на стенки каналов. Ширина заборного отверстия соответствует максимальной ширине используемой ленты, что гарантирует полный захват всех продуктов шлифования. Гибкие рукава позволяют регулировать положение воронки при изменении угла наклона рабочего стола или смене диаметра шкива.

Внутри системы аспирации устанавливают центробежные искрогасители, которые охлаждают раскаленные частицы металла перед попаданием в мешочные фильтры. Это исключает риск возгорания скопившейся пыли и обеспечивает пожарную безопасность в производственном цехе. Мощность вентилятора подбирают таким образом, чтобы скорость воздуха в каналах составляла не менее 20 м/с. Специальные люки в нижней части воздуховодов позволяют легко удалять накопившийся мусор во время профилактических работ.
