Камерные печи

Вертикальное перемещение двери реализуют через систему массивных противовесов или мощные пневматические цилиндры, которые надежно фиксируют створку в любой точке пути. Такой механизм называют гильотиной, и он позволяет значительно экономить свободное место перед фронтальной частью стационарного оборудования. Когда преграда движется вверх, внутренняя разогретая поверхность футеровки остается направленной в сторону от человека, и это снижает воздействие инфракрасного излучения на кожу.

Для обеспечения полной герметичности в конструкции предусматривают клиновые зажимы, которые плотно прижимают уплотнение к стальному фланцу камеры в самом конце хода. Если ширина рабочего проема превышает 1200 мм, систему снабжают двумя независимыми приводами для полного исключения перекоса тяжелого полотна.

Направляющие для хода двери изготавливают из прецизионного стального профиля, который проходит термическую обработку для защиты от износа и тепловой деформации. Внутри рамы монтируют ролики на подшипниках качения, и они обеспечивают плавность хода без рывков и заеданий при многократных циклах загрузки. Специальные концевые выключатели блокируют подачу тока на нагреватели, когда створка открывается хотя бы на 10 мм. Это защищает электрическую систему от перегрузок.

Для изготовления подовых плит выбирают жаропрочные хромоникелевые стали марок 40Х24Н12СЛ или 35Х18Н24С2Л, которые сохраняют высокую жесткость при нагреве до +1100℃. Эти детали отливают в виде массивных сегментов с ребрами жесткости на нижней стороне, чтобы плита не прогибалась под тяжестью многотонных заготовок.

Поверхность литья должна иметь минимальную шероховатость, потому что это облегчает перемещение корзин с деталями и снижает риск повреждения футеровки дна. Материал обладает отличной сопротивляемостью к циклической усталости, поэтому он не трескается при периодической смене температурных режимов. Если в составе сплава будет недостаточно никеля, плита быстро покроется слоем окалины и ее толщина постепенно уменьшится до критических значений.

Конструкция пода предусматривает наличие компенсационных зазоров шириной 15–20 мм между отдельными плитами, которые необходимы для свободного теплового расширения металла. Это предотвращает деформацию станины и разрушение опорных кирпичей, когда печь выходит на максимальный режим нагрева. Периметр плиты часто снабжают бортиками, которые удерживают мелкие детали.

Воздушная завеса - узкое щелевое сопло над проемом двери, через которое мощный вентилятор подает поток воздуха вниз с большой скоростью. Эта невидимая преграда автоматически срабатывает в момент открытия камеры и эффективно отсекает раскаленные газы от окружающего пространства цеха.

Поток предотвращает резкий выброс тепла, который может повредить электронные блоки управления или травмировать человека во время выгрузки заготовок. Одновременно завеса ограничивает доступ кислорода внутрь разогретой печи, и это снижает скорость образования окалины на поверхности обработанного металла. Если система отсутствует, теплопотери при открытой двери возрастают на 40%.

Вентилятор завесы монтируют на отдельном кронштейне с виброгасящими опорами, чтобы шум от работы двигателя не передавался на корпус стационарного оборудования. Направление потока воздуха можно регулировать с помощью подвижных ламелей в зависимости от высоты подъема двери и интенсивности конвекции. В зимний период тепло от завесы помогает поддерживать комфортную температуру без использования дополнительных обогревателей.

Для фиксации нагревателей в пазах футеровки используют специальные керамические крючки и трубки из диоксида алюминия, которые выдерживают огромные статические нагрузки. Эти элементы удерживают проволоку или ленту на стенках камеры, и они предотвращают провисание витков, когда металл становится пластичным при температуре +1000℃.

Вибрации от работы мощных циркуляционных вентиляторов могут вызвать соприкосновение соседних спиралей, что приведет к короткому замыканию и выходу печи из строя. Чтобы исключить этот риск, шаг намотки делают переменным, а в местах поворота ленты устанавливают дополнительные точки жесткого крепления. Правильный монтаж исключает появление микротрещин в сплаве нихрома, которые часто возникают из-за резонансных колебаний каркаса станка.

Расстояние между нагревателем и поверхностью огнеупорного кирпича должно составлять 5–10 мм для обеспечения свободной конвекции и эффективного отвода тепловой энергии. Если спираль прижата слишком плотно, в месте контакта возникнет зона перегрева, и тогда срок службы элемента сократится в несколько раз. Токовводы проходят через массивные изоляционные блоки в задней стенке, и их снабжают пружинными компенсаторами для гашения вибраций от силовых кабелей.

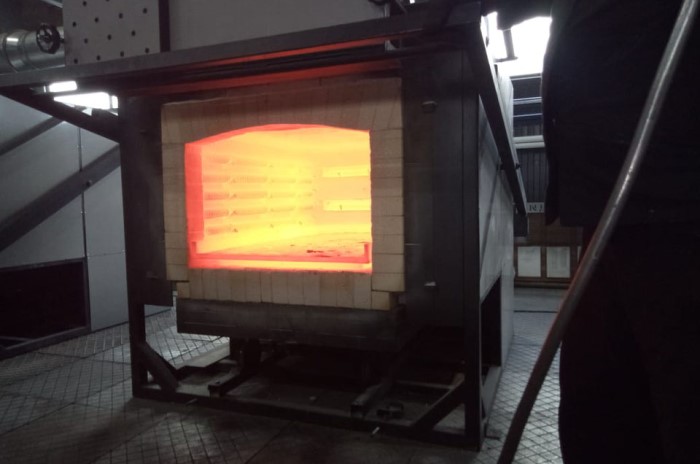

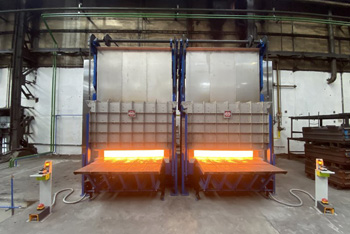

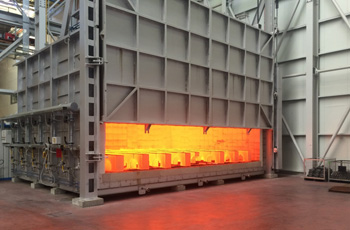

Конструкция с выкатным подом включает подвижную платформу на стальных колесах, которая полностью выезжает из камеры по рельсовому пути для удобной загрузки. Это позволяет использовать цеховые краны или погрузчики для укладки массивных отливок весом 10 т и более непосредственно на рабочую поверхность пода.

Когда платформа заезжает внутрь, мощные приводы плотно прижимают ее к корпусу, и специальные песочные или лабиринтные затворы обеспечивают герметичность стыка. Такая схема исключает повреждение стенок камеры при маневрах грузоподъемной техники и значительно сокращает время на подготовку нового цикла термообработки. Выкатной механизм снабжают электрическим или гидравлическим приводом, который обеспечивает плавное движение тяжелой платформы без рывков.

Рельсовый путь монтируют на уровне пола цеха, а колеса пода снабжают подшипниками с высокотемпературной смазкой, которая не выгорает при случайном нагреве. На задней стенке платформы часто размещают часть нагревательных элементов, которые подключаются к сети через автоматические ножевые контакты при закрытии печи. Это гарантирует равномерный прогрев садки со стороны пола и исключает появление холодных зон в нижней части рабочего пространства.

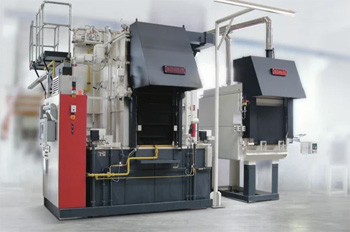

В камерных печах большую часть теплопотерь фиксируют в зоне двери, поэтому нагреватели разделяют на несколько независимых групп по длине рабочего пространства. Каждая зона имеет свой цифровой контроллер и отдельный датчик температуры, который следит за состоянием воздуха в конкретном секторе.

Автоматика подает больше энергии на передние спирали, чтобы компенсировать приток холода через уплотнения затвора и выровнять общее температурное поле. Это позволяет достичь высокой однородности нагрева с точностью до 5℃ в любой точке камеры независимо от плотности укладки заготовок. Программа синхронизирует работу всех силовых блоков, что предотвращает появление внутренних напряжений в длинномерных валах и массивных плитах.

Силовые шкафы снабжают твердотельными реле, которые плавно меняют напряжение на нагревателях без резких щелчков и искрения контактов. Если в одном секторе температура превышает норму, ПИД-регулятор мгновенно снижает мощность тока до нужного значения без участия человека. Данные от всех датчиков выводят на графический дисплей, и оператор может видеть карту распределения тепла в режиме реального времени.

Регулируемый шибер в системе отвода продуктов сгорания позволяет точно контролировать давление газов внутри рабочей камеры газовой печи. Если заслонка открыта слишком сильно, горячий воздух будет уходить в трубу слишком быстро, и это приведет к резкому падению КПД оборудования. При недостаточном сечении канала в печи возникнет избыточное давление, которое начнет выталкивать языки пламени через уплотнения двери и смотровые люки.

Автоматический привод перемещает шибер в зависимости от текущего расхода топлива, поддерживая стабильное разрежение в зоне горелок для их эффективной работы. Правильное положение заслонки гарантирует полноту сгорания смеси и исключает появление сажи на поверхности обрабатываемых деталей.

Конструкцию шибера изготавливают из толстостенной жаропрочной стали или керамики, чтобы она не деформировалась под действием потока газов с температурой +1000℃. Узел снабжают датчиком положения, который передает данные в систему управления для синхронизации с работой вентиляторов подачи воздуха. В современных моделях используют многоступенчатые шиберы, которые позволяют плавно менять тягу при переходе с режима нагрева на стадию выдержки.

Керамоволокнистые модули обладают в 5–10 раз меньшей тепловой инерцией по сравнению с традиционным огнеупорным кирпичом, что позволяет печи нагреваться в несколько раз быстрее. Малая плотность материала снижает общую массу стационарного оборудования, и это упрощает его монтаж без подготовки массивного армированного фундамента.

Волокнистая изоляция не накапливает в себе огромное количество тепловой энергии, поэтому остывание камеры после окончания цикла тоже происходит значительно быстрее. Это дает возможность проводить несколько разных процессов термообработки в течение одной рабочей смены без длительных простоев. Материал не подвержен растрескиванию при резких температурных ударах, которые часто случаются при открытии двери разогретой печи.

Модули крепят к металлическому корпусу с помощью стальных шпилек и керамических замков, и это полностью исключает появление «мостиков холода» в футеровке. Внутренняя поверхность волокна имеет низкую шероховатость, и она практически не поглощает влагу и технологические газы из атмосферы цеха. Если один из сегментов получит механическое повреждение, его можно легко заменить новым без разборки всей конструкции стенки или свода.

Сопла для подачи азота или аргона размещают в нескольких точках по периметру камеры, чтобы обеспечить интенсивное перемешивание среды и быстрое удаление кислорода. Газ подают под небольшим давлением, и он направляется в сторону лопастей циркуляционного вентилятора для создания турбулентного потока. Это гарантирует равномерное распределение защитной атмосферы в самых узких зазорах между плотно уложенными заготовками в корзинах.

Форсунки изготавливают из жаропрочной нержавеющей стали, и их снабжают обратными клапанами для защиты магистрали от попадания продуктов сгорания. Правильное расположение вводов исключает появление застойных зон, где концентрация вредных примесей может превысить безопасный порог для металла.

Система управления контролирует расход газа через электронные ротаметры, и автоматика меняет интенсивность подачи на разных стадиях процесса нагрева. На этапе продувки объем подачи увеличивают в 5 раз для быстрой дегазации камеры, а при выдержке поддерживают лишь небольшое избыточное давление. Струя газа не должна попадать непосредственно на разогретые спирали нагревателей, чтобы не вызвать их локальное охлаждение и тепловой перекос.

При загрузке деталей со следами закалочного масла в печь для отпуска происходит интенсивное испарение горючих фракций, которые образуют густой дым. Для очистки камеры систему снабжают вытяжным вентилятором и сетью каналов, которые забирают загрязненный воздух непосредственно из верхней зоны рабочего пространства.

Поток направляют в установку дожига или через каплеуловители, где пары масла конденсируются и стекают в специальный сборник для утилизации. Это предотвращает оседание липкого налета на нагревателях и футеровке, который может стать причиной пожара при росте температуры. Автоматика регулирует обороты вытяжки в зависимости от концентрации паров, поддержиando в печи небольшое разрежение для исключения выбросов дыма в цех.

Вентиляционные каналы снабжают аварийными заслонками и датчиками пламени, которые мгновенно перекрывают магистраль при обнаружении возгорания внутри трубы. Регулярная промывка внутренних поверхностей воздуховодов от копоти сохраняет высокую эффективность удаления газов и защищает двигатель от перегрузки. Вытяжка обязательна для камерных печей, которые работают в паре с закалочными ваннами.

Для защиты открытых нагревательных элементов от случайных ударов заготовками используют экраны из жаропрочной стали или перфорированные керамические плиты. Эти ограждения закрывают спирали со стороны рабочей зоны, но при этом они не препятствуют свободному прохождению лучистой энергии и конвективных потоков.

В подовой части печи нагреватели помещают в специальные пазы под футеровкой и накрывают литыми плитами из износостойкого сплава. Это позволяет перемещать тяжелые поддоны без риска обрыва провода или повреждения керамических изоляторов. Если деталь случайно сорвется с крюка крана, защитный кожух примет удар на себя и предотвратит короткое замыкание на станину оборудования.

Толщину защитных экранов рассчитывают так, чтобы они не деформировались под действием веса деталей и сохраняли плоскостность при нагреве до +1000℃. Перфорация в плитах обеспечивает быстрый теплообмен и исключает перегрев самих спиралей из-за отсутствия циркуляции воздуха внутри защитного короба. Экраны делают съемными для обеспечения легкого доступа к нагревателям во время проведения регламентных работ по обслуживанию станка.

При нагреве до рабочих температур огнеупорные материалы расширяются, и их линейные размеры увеличиваются на несколько миллиметров на каждый метр длины. Если уложить кирпичи вплотную без зазоров, возникающие внутренние напряжения приведут к выкрашиванию кромок и обрушению свода камеры.

Для исключения поломок в кладке предусматривают компенсационные швы, которые заполняют эластичным керамическим волокном или базальтовым шнуром. Эти мягкие вставки сжимаются при расширении кирпича и надежно герметизируют стыки, предотвращая утечку тепла к металлическому корпусу. Правильный расчет ширины швов гарантирует сохранение геометрии камеры на протяжении сотен циклов.

Особое внимание уделяют зонам вокруг дверного проема и мест установки горелок, где градиент температур достигает максимальных значений. Швы располагают зигзагообразно, чтобы исключить прямой «прострел» инфракрасного излучения на стальные панели каркаса станка. Состояние уплотнительного материала в зазорах проверяют ежемесячно, так как волокно может постепенно терять эластичность из-за спекания.

Байпасная система включает дополнительные воздушные клапаны и мощный вытяжной вентилятор, который забирает холодный воздух из цеха и подает его непосредственно в камеру. Эта технология позволяет сократить время остывания садки после завершения выдержки, что необходимо для проведения процессов отпуска или ускорения выгрузки деталей.

Когда автоматика открывает заслонки, поток холодного воздуха равномерно омывает заготовки, а разогретые газы выбрасываются в дымоход мимо основной системы нагрева. Такое решение исключает термический удар по футеровке и нагревателям, так как охлаждение происходит постепенно под контролем цифровой системы. Скорость снижения температуры можно регулировать через частотный преобразователь двигателя вентилятора.

Клапаны байпаса снабжают герметичными уплотнениями, которые исключают подсос холодного воздуха в режиме нагрева печи. Внутренние поверхности воздуховодов защищают теплоизоляцией для предотвращения выпадения конденсата при смешивании потоков разной температуры. Система управления синхронизирует открытие заслонок с отключением питания нагревателей, что предотвращает их перегрев при резком изменении конвекции.
