Дробеструйные аппараты

Напорный аппарат подает абразив и воздух из общего резервуара через один герметичный канал. Сначала дробь засыпают в стальной бак, после чего внутри емкости создают высокое рабочее давление. Воздух давит на массу материала сверху и одновременно увлекает частицы вниз к выходному отверстию дозатора. Там тяжелые зерна попадают в основной скоростной поток и летят по шлангу непосредственно к соплу.

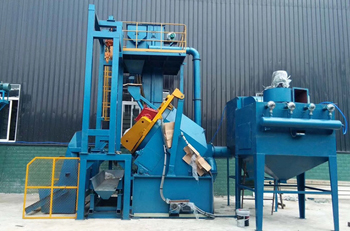

Этот процесс обеспечивает максимальную кинетическую энергию удара, потому что снаряды разгоняются по всей длине рукава. Такое оборудование выбирают для удаления толстого слоя окалины или глубокой ржавчины со стальных конструкций.

Резервуар снабжают коническим дном для естественного ссыпания материала к клапану под действием силы тяжести. Специальный грибовидный затвор в верхней части бака автоматически закрывается под напором воздуха, когда включают подачу. Система позволяет использовать тяжелую стальную дробь диаметром до 3 мм без риска засорения магистралей. Производительность напорных машин в несколько раз выше по сравнению с инжекторными аналогами.

Материал сопла определяет срок службы узла при постоянном контакте с высокоскоростным потоком твердых частиц. Карбид бора обладает исключительной твердостью, которая уступает только алмазу. Это позволяет насадке выдерживать абразивный износ в течение 800-1000 часов непрерывной работы.

Когда дробь проходит через канал на скорости 120 м/с, она почти не стачивает внутренние стенки вставки. Подобная стойкость гарантирует сохранение постоянного диаметра отверстия, что важно для стабильного расхода воздуха. Если сопло быстро изнашивается, давление в системе падает и качество очистки металла резко ухудшается.

Вставки из карбида бора заключают в алюминиевую или полимерную оболочку для защиты хрупкой керамики от случайных ударов. При использовании колотой стальной дроби или оксида алюминия такие сопла служат в несколько раз дольше изделий из карбида вольфрама. Стабильная геометрия канала обеспечивает правильную форму факела распыла в течение всего срока эксплуатации. Для крепления к шлангу применяют специальные соплодержатели с широкой упорной резьбой, которая исключает срыв насадки под давлением.

Геометрия Вентури подразумевает наличие сужения в середине канала и плавного расширения на выходе из сопла. Когда поток сжатого воздуха проходит через узкое горло, его скорость резко возрастает за счет изменения давления. В расширяющейся части частицы абразива получают дополнительное ускорение и распределяются по всей площади факела.

Такой эффект позволяет разгонять стальную дробь до сверхзвуковых скоростей, что повышает ударную силу каждого зерна. Пятно контакта при этом увеличивается на 40-50% по сравнению с обычными цилиндрическими насадками. Это значительно ускоряет очистку больших плоских поверхностей металлоконструкций.

Использование такого профиля канала снижает потребление сжатого воздуха при сохранении высокой производительности аппарата. Абразив распределяется по поверхности равномерно, поэтому на металле не возникают зоны локального перегрева или избыточного наклепа. Сопло создает широкую полосу очистки, что уменьшает количество проходов и экономит время. Внутренние стенки канала полируют для минимизации трения и предотвращения завихрений потока.

Клапан-дозатор отвечает за точное соотношение количества абразива и воздуха в рабочей смеси. Механизм располагают в нижней части напорного бака, где он регулирует размер щели для ссыпания дроби в магистраль. Оператор вращает рукоятку, и заслонка плавно открывает или перекрывает поток материала.

Правильная настройка исключает избыточный расход дроби, который ведет к засорению шланга и падению скорости частиц. Если смеси слишком мало, производительность падает, потому что воздух уходит впустую без полезной работы. Современные клапаны позволяют подавать от 5 до 100кг абразива в минуту.

Внутренние части дозатора снабжают резиновыми или керамическими вставками, так как металл быстро стирается под потоком зерен. Конструкция включает в себя сервисные окна для быстрого удаления случайных камней или крупных кусков окалины без разборки всего узла. Пневматический привод позволяет дистанционно перекрывать подачу дроби при сохранении потока воздуха для обдува детали.

Влагомаслоотделитель очищает сжатый воздух от конденсата и паров компрессорного масла перед попаданием в бак с дробью. Если влага попадет внутрь аппарата, стальная дробь начнет слипаться в комки и быстро покроется ржавчиной. Это приведет к образованию пробок в дозаторе и полной остановке процесса очистки. Мокрая смесь забивает шланги и сопло, что может вызвать резкий скачок давления и аварию.

Прибор задерживает до 99% жидкой фазы, обеспечивая подачу сухого и чистого газа в камеру смешивания. Это гарантирует стабильное ссыпание абразива при любой влажности окружающего воздуха.

Устройство работает по принципу циклонного разделения или фильтрации через коалесцирующие элементы. Конденсат скапливается в нижней части корпуса и удаляется через автоматический клапан слива. Большой объем резервуара отделителя также сглаживает пульсации давления от поршневого компрессора. Чистый воздух продлевает ресурс уплотнений затвора и внутренних стенок шланга, так как масло не разрушает резину. Система защиты обязательна при работе на открытых площадках в дождливую погоду или при отрицательных температурах.

Трение дроби о внутренние стенки резинового шланга на высоких скоростях неизбежно создает мощный заряд статического электричества. Если не принять меры, оператор получит чувствительный удар током, а искры могут повредить электронные блоки управления.

Для решения этой проблемы используют специальные дробеструйные рукава с токопроводящим внутренним слоем или встроенной медной жилой. Заряд свободно уходит по всей длине шланга к корпусу аппарата, который соединяют с контуром заземления цеха. Подобная схема полностью исключает накопление высокого потенциала на поверхности оборудования. Безопасность труда в этом случае соответствует жестким нормам.

Внешнюю оболочку шланга изготавливают из резины с антистатическими добавками для предотвращения притягивания пыли из воздуха. Все соединения и фитинги должны иметь надежный контакт с токопроводящими элементами рукава. Это проверяют омметром при каждой сборке магистрали. Если цепь будет разорвана, искра может пробить стенку шланга и вызвать его мгновенное разрушение под давлением. Отвод статики защищает не только людей, но и предотвращает налипание мелких частиц на заготовку.

Рукоятка дистанционного управления или клавиша «чека» обеспечивает мгновенный запуск и остановку аппарата непосредственно из зоны обработки. Узел монтируют на шланге рядом с соплом и соединяют с клапанами бака парой тонких пневматических трубок.

Когда специалист нажимает на рычаг, сигнал поступает на впускной и выпускной клапаны аппарата. Бак герметизируется и начинается подача смеси в сопло за доли секунды. Если рукоятку отпустить, давление внутри емкости мгновенно падает через глушитель и процесс прекращается. Данная система гарантирует безопасность, если сопло вырвется из рук или возникнет нештатная ситуация.

Использование дистанционного пульта избавляет от необходимости держать второго человека у бака для включения и выключения компрессора. Это сокращает штат персонала и позволяет работать в одиночку на больших объектах. Двойная пневматическая линия исключает ложные срабатывания при перегибе шланга или попадании на него тяжелых предметов. Рукоятку изготавливают из прочного пластика или алюминия, который выдерживает падения на бетон и удары дроби.

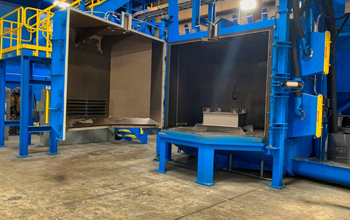

Внутри обитаемой камеры дробь постоянно рикошетит от заготовки и с огромной силой ударяет в стены помещения. Чтобы защитить стальной каркас конструкции от сквозного протирания, поверхности облицовывают толстыми листами износостойкой резины. Материал не только оберегает металл, но и эффективно гасит энергию удара каждой дробинки. Это предотвращает раскалывание зерен при контакте со стеной, что увеличивает ресурс абразива в несколько раз.

Резиновые шторы вешают с небольшим нахлестом, и подобная схема исключает попадание пыли в щели между панелями. Шумоизоляция в цехе также улучшается за счет поглощения звука мягким покрытием.

Для защиты осветительных приборов используют корпуса с бронированным стеклом и дополнительными стальными сетками. Все датчики и элементы вентиляции закрывают лабиринтными кожухами, которые пропускают воздух, но задерживают летящую дробь. Пол камеры выполняют из стальных решеток, через которые отработанный материал проваливается в систему сбора. Под решетками располагают скребковые или шнековые конвейеры для транспортировки смеси к элеватору.

Ковшовый элеватор служит для вертикальной транспортировки отработанной дроби из приямка под полом камеры обратно в систему очистки. Узел представляет собой замкнутую ленту с закрепленными на ней стальными ковшами, которая движется внутри высокого герметичного короба.

Механизм подхватывает смесь абразива, пыли и окалины в нижней точке и поднимает ее на высоту нескольких метров. Там дробь высыпается в сепаратор для удаления загрязнений и последующей загрузки в напорный бак. Это обеспечивает непрерывную циркуляцию материала в автоматическом режиме. Использование элеватора исключает ручной труд по сбору тяжелого абразива.

Привод элеватора снабжают датчиками скорости и контроля схода ленты для предотвращения заклинивания при перегрузке. Ковши изготавливают из закаленной стали, так как они постоянно контактируют с острыми краями колотой дроби. Корпус короба делают пыленепроницаемым, что сохраняет чистоту в производственном помещении и защищает подшипники валов. Система позволяет работать с огромными массами материала, когда за час через установку проходит до 50 т дроби.

В процессе работы дробь постепенно разрушается и смешивается с частицами удаленной ржавчины, превращаясь в грязную смесь. Для восстановления режущих свойств абразива используют воздушные сепараторы, которые располагают в верхней части установки.

Грязный материал падает широким каскадом через поток воздуха, который создается мощным вытяжным вентилятором. Легкая пыль и мелкие осколки уносятся в фильтровальную установку, а тяжелые целые зерна падают в накопительный бункер. Данный процесс гарантирует, что в сопло попадает только качественный и чистый абразив. Это повышает скорость обработки и снижает износ оборудования.

Эффективность сепарации регулируют путем изменения скорости воздушного потока и настройки зазоров в распределительных лотках. Система позволяет отделять даже частицы, размер которых всего на 20% меньше номинального диаметра дроби. Постоянная очистка наполнителя исключает повышенное пылеобразование внутри камеры, что улучшает видимость для персонала. Чистая дробь не оставляет на металле темных пятен и не забивает сопло мелкими осколками.

Стеклянное окно в дробеструйной кабине быстро становится матовым из-за постоянного воздействия рикошетящей пыли и осколков. Для сохранения прозрачности и возможности контроля за процессом на стекло наклеивают многослойные прозрачные пленки или устанавливают сменные экраны. Когда верхний слой затирается, его просто снимают, возвращая идеальную видимость за долю секунды.

В стационарных камерах применяют рулонные механизмы, которые перематывают пленку по мере ее износа. Такая защита оберегает дорогое закаленное стекло от появления глубоких царапин и сколов. Это существенно экономит средства на обслуживании оборудования.

Пленка обладает антистатическими свойствами, поэтому к ней не прилипает мелкая пыль под действием электрического заряда. Для дополнительной защиты в некоторых моделях используют тонкую стальную сетку, которая принимает на себя энергию крупных ударов. Если стекло разобьется от прямого попадания сопла, полимерный слой удержит осколки и предотвратит травмирование оператора. Замена расходного экрана занимает меньше минуты и не требует специальных инструментов.

Фильтровальная установка очищает запыленный воздух из камеры перед его выбросом в атмосферу или обратно в цех. Загрязнения оседают на внешней поверхности картриджей из специального полиэстера или бумаги с нанопокрытием. Чтобы поры не забивались, система управления периодически подает резкий импульс сжатого воздуха внутрь фильтра из ресивера. Ударная волна заставляет материал встряхнуться, и накопленная пыль падает в приемный бункер под действием гравитации.

Этот процесс протекает в автоматическом режиме без остановки вентилятора. Это гарантирует постоянную мощность всасывания и отличную видимость внутри дробеструйной зоны.

Контроль за состоянием картриджей ведет датчик перепада давления, который подает сигнал на замену элементов при их полном износе. Импульсная очистка продлевает срок службы фильтров в несколько раз по сравнению с механическим встряхиванием. Герметичный корпус установки исключает утечки вредной пыли в производственное помещение. Для удаления взрывоопасных отходов алюминия используют антистатические материалы и клапаны сброса давления.

Шланги для транспортировки дроби должны обладать колоссальной износостойкостью и выдерживать высокое внутреннее давление. Их изготавливают из нескольких слоев специальной резины с добавлением натурального каучука для повышения эластичности.

Внутренний слой делают очень толстым и гладким, чтобы минимизировать сопротивление потоку абразива. Между слоями резины прокладывают текстильную или стальную оплетку, которая предотвращает раздувание и разрыв рукава при скачках давления. Подобная конструкция выдерживает рабочие нагрузки до 12-15 бар с трехкратным запасом прочности. Срок службы качественного шланга составляет сотни часов интенсивной эксплуатации.

Внешний слой защищает армировку от истирания при перемещении по бетонному полу и от ударов тяжелых деталей. Рукав должен оставаться гибким даже при отрицательных температурах для удобства маневрирования соплом. Конструкция включает в себя антистатический корд для безопасного отвода зарядов электричества к заземленному корпусу аппарата. Для соединения отрезков используют быстросъемные муфты с внутренним уплотнением, которое перекрывает стык резины. Это предотвращает возникновение турбулентности и локального износа металла в месте соединения.
