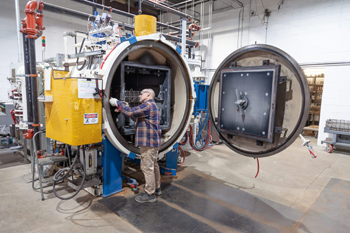

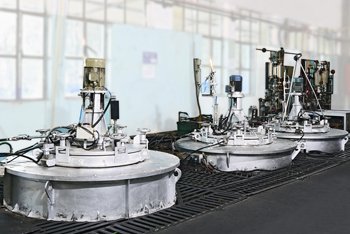

Комплексные нагревательные установки

Манипуляторы перемещают заготовки между печью, закалочной ванной и зоной охлаждения по строго заданному алгоритму. Они используют специальные захваты из жаропрочных сплавов, чтобы выдерживать контакт с металлом при температуре до 900℃.

Прецизионные датчики определяют координаты каждой точки, поэтому деталь попадает точно на конвейер или в ячейку накопителя. Логический контроллер синхронизирует движения захвата с открытием дверей камер и вращением карусельных столов. Такой подход сводит к минимуму время контакта разогретого изделия с холодным воздухом, потому что металл очень быстро теряет тепло во время транспортировки.

Система привода чаще всего использует сервомоторы, так как они обеспечивают высочайшую точность позиционирования с погрешностью не более 0,5 мм. Захваты снабжают сенсорами усилия, чтобы не деформировать горячий металл, который становится очень пластичным в фазе нагрева. Если линия обрабатывает разные типы изделий, манипулятор автоматически меняет инструмент или подстраивает силу сжатия в соответствии с программой.

Буферные зоны выполняют роль временных хранилищ, где заготовка ожидает следующего этапа обработки без потери необходимой температуры. Такие секции часто имеют дополнительные нагреватели небольшой мощности, которые поддерживают стабильный тепловой фон вокруг детали. Это предотвращает резкий термический шок, когда деталь перемещают из высокотемпературной печи в агрегат для среднего отпуска.

Атмосфера внутри таких зон часто состоит из чистого азота, потому что он создает защитный барьер и препятствует появлению окалины на поверхности металла. Если основной узел выйдет из строя, буферная зона позволит плавно остановить всю линию без порчи материала.

Контроллеры координируют скорость движения конвейера так, чтобы детали заходили в следующую камеру через равные промежутки времени. Это обеспечивает стабильную нагрузку на электрическую сеть, так как нагреватели работают в циклическом режиме. Теплоизоляция в этих секциях состоит из минеральной ваты или керамического волокна, которые имеют низкую теплопроводность.

Установки струйного охлаждения состоят из нескольких колец с форсунками, которые распыляют воду или специальную эмульсию под высоким давлением непосредственно на горячий металл. Поток жидкости распределяют со всех сторон одновременно, и это обеспечивает очень высокую и равномерную скорость отвода тепла с поверхности. Автоматика настраивает давление в диапазоне от 2 до 6 бар в зависимости от марки стали и требуемой твердости изделия.

Такой метод часто применяют после индукционного нагрева, потому что он позволяет закаливать только поверхностный слой детали. Системы сбора воды возвращают жидкость в бак через фильтры, где она проходит очистку и охлаждение перед следующим циклом.

Сопла изготавливают из нержавеющей стали для защиты от коррозии и предотвращения засорения мелкими частицами окалины. Если деталь имеет отверстия или сложные каналы, система меняет угол распыления для охвата всех труднодоступных мест. Контрольные датчики отслеживают температуру выходящей детали и для корректировки параметров передают данные в центральный компьютер.

Синхронизацию модулей осуществляют через централизованную систему управления, которая связывает печь, транспортную линию и станцию охлаждения в единую сеть. Главный контроллер отслеживает положение каждой заготовки с помощью инфракрасных датчиков и лазерных трекеров на всем протяжении технологического пути.

Когда деталь покидает печь предварительного подогрева, автоматика подает команду на открытие дверей основной камеры и готовит манипулятор к захвату. Если скорость одного модуля меняется, все остальные элементы подстраивают свои циклы для сохранения правильной последовательности операций. Это предотвращает скопление деталей перед следующим этапом и обеспечивает равномерную загрузку оборудования.

Связь между модулями происходит через высокоскоростные цифровые шины, и они передают данные о температуре, давлении и мощности в режиме реального времени. Программное обеспечение записывает все параметры в электронный паспорт для каждого изделия, и это позволяет полностью контролировать качество серийной продукции.

Сушильные модули для удаления влаги с поверхности металла устанавливают перед началом процесса нагрева или после стадии охлаждения в жидких средах. Если вода останется на поверхности перед входом детали в печь с температурой 900℃, произойдет взрывное испарение, и оно может повредить футеровку.

Модуль использует поток горячего воздуха, который мощный вентилятор направляет на деталь с нескольких сторон. Этот процесс обеспечивает чистоту поверхности и предотвращает появление пятен или неравномерного окисления при последующей термообработке. Высокоэффективные нагреватели поднимают температуру воздуха до 120℃, чего достаточно для полного испарения любой жидкости.

Корпус сушилки имеет теплоизоляцию из базальтового волокна, чтобы сохранять тепло внутри и снижать потребление энергии. Специальные датчики мониторят уровень влажности в отходящем воздухе и регулируют скорость вентилятора для достижения лучшего результата. Во многих комплексах сушилка использует вторичное тепло от основной печи, и это значительно повышает общий КПД всей установки.

Газовые завесы состоят из плоских сопел, которые создают направленный экран из азота или аргона на границе двух модулей с разной атмосферой. Этот газовый барьер препятствует смешиванию газов из разных зон и надежно защищает высокотемпературную камеру от проникновения кислорода.

Когда деталь перемещается из зоны нагрева в секцию охлаждения, завеса работает как невидимая дверь и остается активной даже при открытых механических затворах. Давление газового экрана настраивают автоматически для компенсации тепловой тяги, которая возникает внутри длинной туннельной печи. Эта технология позволяет поддерживать стабильный химический состав атмосферы на всем протяжении работы комплексной установки.

Систему сопел интегрируют в свод и боковые стенки прохода, и она обеспечивает равномерный поток по всему сечению отверстия. Автоматика контролирует расход газа через электронные ротаметры и подает сигнал, если концентрация защитного газа падает ниже установленного уровня. Использование таких завес значительно снижает расход дорогих инертных газов, потому что они предотвращают их утечку в пространство цеха.

Карусельные механизмы представляют собой вращающуюся платформу с несколькими позициями, где заготовки проходят разные стадии обработки за один цикл. Пока одна деталь находится в зоне нагрева, соседняя проходит охлаждение, а третья загружается или выгружается с платформы. Такая компоновка делает оборудование очень компактным и позволяет выполнять сложную термообработку на малой площади производственного цеха.

Привод использует точный индексатор, который обеспечивает вращение с высокой повторяемостью позиции остановки в пределах 0,1мм. Саму платформу изготавливают из толстого чугуна или жаропрочной стали и снабжают массивными подшипниками, которые располагают в холодной зоне под станиной.

Каждая позиция на карусели имеет свои датчики для отслеживания температуры и наличия детали на всем протяжении движения. Автоматика контролирует длительность остановки в каждом секторе согласно технологической программе, которая индивидуальна для каждого типа изделий. Если геометрия детали требует разного времени нагрева, контроллер меняет скорость вращения или увеличивает мощность конкретных нагревателей.

Моечные машины интегрируют в термический комплекс для очистки деталей от производственной смазки, охлаждающей жидкости и других загрязнений перед нагревом. Если масло останется на металле, оно начнет гореть внутри печи при температуре 400℃, что создаст слой нагара на заготовке. Этот нагар препятствует равномерной передаче тепла и может вызвать появление мягких пятен на закаленной детали после охлаждения.

Машина использует систему форсунок высокого давления и подогретый щелочной раствор, который эффективно удаляет даже самые стойкие загрязнения. После стадии мойки деталь попадает в камеру сушки, где остатки жидкости удаляют потоком горячего воздуха перед перемещением металла в следующий модуль.

Моечный узел имеет свою систему фильтрации, которая удаляет механические частицы и отделяет масло от рабочего раствора для его последующей утилизации. Автоматика контролирует концентрацию моющего средства и температуру жидкости для обеспечения стабильного качества процесса очистки. Использование чистых деталей продлевает жизнь футеровки печей и предотвращает засорение газораспределительных сопел в системе контроля атмосферы.

Системы лазерного контроля устанавливают на выходе из термического комплекса для проверки геометрических размеров и отсутствия деформации деталей. Высокоточные датчики сканируют поверхность горячего металла и сравнивают результаты с 3D-моделью, которая хранится в памяти главного компьютера. Это позволяет немедленно обнаружить поводку или изгиб детали, которые могут возникнуть при неравномерной закалке в жидкой среде.

Если отклонение превышает установленный предел, автоматика маркирует деталь как брак и направляет ее в отдельный накопитель для ручного осмотра. Сканирование занимает всего несколько секунд, и оно не замедляет общую скорость производственной линии.

Лазерные головки располагают в специальных защитных кожухах с воздушным охлаждением для предотвращения их перегрева от теплового излучения металла. Данные со сканеров используют для корректировки параметров охлаждающих или нагревательных модулей в режиме реального времени, чтобы избежать повторения ошибки. Технология обеспечивает 100% контроль продукции, что исключает возможность отправки бракованной детали на следующий этап сборки.

Модули предварительного подогрева используют для медленного подъема температуры металла до 400–600℃ перед входом в основную высокотемпературную печь. Эта стадия необходима для того, чтобы избежать резкого термического шока, который может вызвать внутренние трещины в структуре высоколегированных сталей и крупногабаритных отливок.

Такой модуль часто использует тепло отходящих газов от основных горелок, и это значительно снижает общее потребление топлива. Медленный нагрев позволяет снять внутренние напряжения, которые создали при предыдущей механической обработке или сварке заготовки. Такой подход обеспечивает более равномерное распределение температуры по всему сечению детали перед началом фазовых превращений.

Транспортная система внутри модуля подогрева имеет переменную скорость для настройки времени выдержки согласно массе загруженного металла. Автоматика отслеживает температуру детали и открывает затвор в следующую камеру только при достижении металлом установленного уровня. Футеровку этой секции выполняют из легкого огнеупорного кирпича или керамических блоков, которые имеют долгий срок службы при умеренных температурах.

Цифровая паспортизация предполагает непрерывную запись всех параметров термической обработки для каждой индивидуальной детали в единую базу данных предприятия. Система собирает данные со всех датчиков комплекса, включая температуру в камерах, скорость конвейера, давление защитного газа и время закалки.

Каждой заготовке присваивают уникальный идентификатор или QR-код, который считывают на входе и на выходе из комплексной установки. Это позволяет полностью отследить историю продукта и подтвердить его соответствие требуемым технологическим стандартам. Если дефект обнаружат через несколько месяцев эксплуатации, цифровой паспорт поможет найти точную причину и конкретную партию металла.

Программное обеспечение формирует графические отчеты и диаграммы для каждого цикла, и они доступны для анализа инженерам через локальную сеть. Облачные технологии позволяют хранить архив данных в течение нескольких лет, что является важным требованием для поставщиков авиационного и медицинского оборудования. Цифровая паспортизация полностью исключает влияние человеческого фактора на ведение документации.
