Галтовочные барабаны

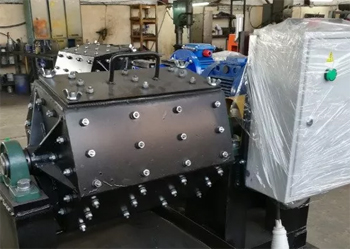

Многогранная конфигурация рабочей емкости создает условия для интенсивного перемешивания содержимого, потому что грани препятствуют простому скольжению массы по стенкам. В круглой чаше заготовки часто движутся единым блоком под действием центробежной силы, и данный факт снижает общую эффективность трения.

Когда барабан имеет ребра, детали при каждом повороте переваливаются через грань и падают вниз с некоторой высоты. Возникает каскадный эффект, который гарантирует многократные соударения металла с абразивным наполнителем. Подобная геометрия корпуса позволяет сократить время обработки на 30% по сравнению с цилиндрическими моделями.

Граненый профиль увеличивает жесткость конструкции, что крайне важно при загрузке тяжелых стальных отливок или поковок весом в несколько сотен килограммов. При вращении грани выполняют роль естественных лопастей, которые поднимают смесь заготовок и дроби на максимальную высоту для последующего сброса. Это обеспечивает равномерную очистку поверхностей даже в труднодоступных местах и глубоких выемках деталей.

Полиуретановое покрытие превосходит резиновую футеровку по показателям износостойкости в 3-5 раз, потому что этот материал обладает уникальной молекулярной структурой. Он эффективно сопротивляется острому абразиву и не теряет эластичность при длительном контакте с химическими составами для мокрой галтовки.

Толщина защитного слоя в современных барабанах составляет 15-25 мм, и такая преграда надежно оберегает стальной корпус от сквозного протирания. Полимер гасит энергию ударов падающих заготовок, что предотвращает появление вмятин и забоин на финишной поверхности металла. Уровень шума в цехе снижается на 15-20 дБ благодаря звукопоглощающим свойствам материала.

Гладкая поверхность футеровки исключает застревание мелких деталей в стыках, поэтому весь объем загрузки перемещается свободно и равномерно. Полиуретан не окрашивает обрабатываемые изделия из алюминия или нержавеющей стали, что критично для сохранения декоративных свойств продукции. Срок службы такого покрытия при интенсивной эксплуатации в три смены достигает нескольких лет.

Гидравлический, или винтовой механизм наклона позволяет изменять положение оси вращения барабана относительно горизонтальной плоскости в диапазоне от 0 до 90 градусов. Во время цикла обработки наклон под углом 15-30 градусов обеспечивает оптимальную траекторию движения деталей внутри емкости. Это создает сложный пространственный поток, в котором заготовки перемещаются не только по кругу, но и вдоль стенок барабана.

Подобная динамика гарантирует равномерное полирование торцов и внутренних полостей изделий сложной формы. Когда процесс завершают, автоматика переводит чашу в вертикальное положение для быстрой выгрузки содержимого в приемный лоток или на сепарирующее сито.

Управление наклоном осуществляют через пульт ЧПУ, где можно задать индивидуальный угол для каждого типа заготовок в зависимости от их массы. Плавность перемещения узла обеспечивают мощные приводы, которые удерживают многотонный вес загруженного барабана без рывков. Система снабжена блокировками безопасности, которые исключают самопроизвольное опрокидывание емкости при потере давления в магистрали. Наличие регулируемой оси наклона позволяет использовать один станок для разных задач: от бережной очистки хрупких деталей до агрессивной обдирки тяжелых отливок.

Частотный преобразователь управляет скоростью вращения электродвигателя, что позволяет плавно регулировать частоту оборотов барабана в широком диапазоне. Это необходимо для подбора оптимального режима обработки под конкретный вид металла и массу загруженных изделий.

Для грубой очистки стальных заготовок выбирают высокие скорости, при которых энергия соударений максимальна. Если же требуется деликатное полирование тонкостенных деталей, обороты снижают до минимума для предотвращения их деформации. Плавный пуск и остановка мотора уменьшают пусковые токи и защищают механическую часть редуктора от ударных нагрузок при старте тяжелой емкости.

Инвертор поддерживает постоянный крутящий момент на валу независимо от текущей загрузки барабана, и данный факт гарантирует стабильность технологического цикла. Электроника отслеживает параметры работы двигателя и мгновенно отключает питание при заклинивании барабана или перегрузке сети. Функция торможения постоянным током позволяет быстро остановить вращение для контроля качества или выгрузки деталей. Использование преобразователя экономит до 30% электроэнергии за счет оптимизации режимов работы привода в разные фазы процесса.

Система циркуляции жидкости включает в себя накопительный бак, многоступенчатые фильтры и мощный насос для подачи раствора в зону обработки. Во время вращения барабана через форсунки внутрь поступает смесь воды и химического компаунда, которая смывает продукты износа металла и абразива.

Отработанная эмульсия стекает через перфорированные перегородки в нижней части емкости и направляется в блок очистки. Там происходит отделение шлама и металлической пыли в специальных отстойниках или при помощи центрифуги. Чистый раствор возвращается обратно в цикл, что позволяет снизить расход воды и химических реагентов в несколько раз.

Фильтры тонкой очистки задерживают частицы размером до 50 мкм, чтобы предотвратить их повторное попадание на полируемые поверхности заготовок. Грязная жидкость может вызвать появление царапин и пятен на металле, поэтому чистота среды критически важна для зеркального финиша. Магнитные уловители эффективно извлекают из потока стальную пыль, которая образуется при обработке черных металлов. Система контроля следит за уровнем кислотности и за концентрацией активных веществ в растворе, подавая сигналы при необходимости добавления концентрата.

Процесс галтовки сопровождается сильным грохотом от соударений сотен деталей и стальной дроби внутри вращающейся емкости. Чтобы снизить звуковую нагрузку на персонал цеха, корпус оборудования закрывают массивными шумоизоляционными кожухами. Они состоят из нескольких слоев стального листа, минеральной ваты и специальных демпфирующих матов на основе битума или вспененного полимера.

Такая защита позволяет снизить уровень шума до 70-75 дБ, что соответствует нормам для длительной работы в производственных помещениях. Кожух снабжают прозрачными смотровыми окнами из бронированного стекла для визуального контроля процесса без открывания крышки.

Двери защитного шкафа имеют электромеханические блокировки, которые мгновенно останавливают привод барабана при попытке доступа внутрь во время вращения. Это исключает риск травмирования людей вылетающими деталями или движущимися частями механизмов. Внутреннее пространство кожуха вентилируется для удаления масляного тумана и избыточного тепла, которое выделяется при трении материалов. Герметичность конструкции также предотвращает разбрызгивание смазочно-охлаждающей жидкости на пол и на соседнее оборудование.

Магнитный сепаратор предназначен для автоматического отделения стальных деталей или чугунной дроби от немагнитного абразивного наполнителя. Узел представляет собой вращающийся барабан со встроенными постоянными магнитами или электромагнитную плиту над ленточным конвейером.

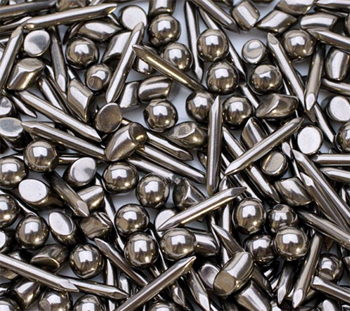

Когда смесь материалов проходит через зону действия поля, стальные элементы притягиваются к поверхности сепаратора и удерживаются на ней. Керамические или пластиковые чипсы свободно падают вниз в приемный бункер для повторного использования в цикле галтовки. Очищенные металлические заготовки сбрасываются в отдельный контейнер после выхода из магнитного поля.

Система позволяет быстро сортировать тысячи мелких изделий за один проход, что исключает необходимость ручного труда при разгрузке. Сила притяжения регулируется в зависимости от массы и формы деталей для обеспечения стопроцентного разделения потоков. Конструкция сепаратора защищена от абразивного износа листами нержавеющей стали или полимерными накладками. Магнитные блоки на основе неодима сохраняют свойства в течение десятилетий.

Внутренние ребра, или лопатки приваривают к стенкам барабана для принудительного подъема заготовок и абразива на определенную высоту. Без этих элементов масса материала просто скользит по дну чаши, и данный факт сводит эффект обработки к минимуму.

Ребра захватывают детали и поднимают их к верхней точке вращения, после чего они падают вниз по каскадной траектории. Это создает интенсивное перемешивание всех слоев загрузки и обеспечивает равномерный контакт каждой детали с шлифующими телами. Геометрию и количество ребер рассчитывают исходя из объема барабана и типичного размера обрабатываемой продукции.

Лопатки также выполняют функцию ребер жесткости, которые предотвращают деформацию стального корпуса под весом тяжелой загрузки. Их поверхность обязательно покрывают износостойкой футеровкой, так как именно на эти выступы приходится максимальная ударная и истирающая нагрузка. В некоторых моделях ребра делают сменными, что позволяет менять характер движения массы для разных видов обработки. Плавные формы направляющих исключают заклинивание плоских деталей между стенкой и лопаткой.

Электронный таймер позволяет точно задавать длительность цикла обработки и автоматически отключать оборудование по завершении времени. Это необходимо для обеспечения повторяемости результатов, потому что передержка деталей в барабане ведет к их избыточному износу и изменению размеров.

Оператор вводит параметры на панели управления, после чего система запускает вращение и начинает отсчет. По истечении заданного интервала автоматика снижает обороты двигателя и активирует торможение для остановки емкости в удобном для разгрузки положении. Наличие памяти программ позволяет сохранять настройки для разных технологических карт и материалов.

В современных станках таймер интегрируют в систему общего мониторинга, которая фиксирует время фактической работы каждого узла. Это помогает точно рассчитывать ресурс футеровки и подшипников, а также планировать график технического обслуживания. Если во время цикла происходит аварийная остановка, прибор запоминает оставшееся время и позволяет продолжить процесс после устранения сбоя.

Система аспирации предназначена для удаления мелкодисперсной пыли, которая образуется при сухом методе галтовки металлических изделий. Мощный вентилятор создает разрежение внутри барабана через полые валы или специальные патрубки в крышке.

Поток воздуха затягивает частицы изношенного абразива и окалины в блок фильтрации, предотвращая их выброс в помещение цеха. Это обеспечивает чистоту воздуха в рабочей зоне и защищает здоровье персонала от вдыхания вредных аэрозолей. Очищенный воздух возвращается в помещение или выводится на улицу, а собранная пыль накапливается в бункере для последующей утилизации.

В блоке очистки устанавливают рукавные или картриджные фильтры с системой автоматической встряхивания отложений сжатым воздухом. Для обработки магниевых или алюминиевых сплавов используют взрывозащищенное исполнение аспирации с водяными затворами. Пыль этих металлов склонна к самовоспламенению, поэтому поддержание низкой концентрации взвеси внутри оборудования критично для безопасности. Аспирация также охлаждает содержимое барабана, предотвращая перегрев деталей и абразива от трения.

Загрузочные люки галтовочных барабанов должны обеспечивать полную герметичность при работе с тяжелыми растворами и абразивами под давлением. Крышку изготавливают из толстой листовой стали с мощным оребрением для предотвращения деформации при ударах заготовок изнутри. По периметру проема укладывают уплотнитель из специальной износостойкой резины или силикона, который выдерживает воздействие агрессивной химии.

Зажимной механизм имеет винтовую или эксцентриковую конструкцию, которая создает равномерное давление по всей плоскости стыка. Это исключает протечки жидкости и вылет пыли во время быстрого вращения массивной чаши.

Люки часто снабжают быстросъемными креплениями для сокращения времени на загрузку и разгрузку оборудования в серийном производстве. Внутренняя поверхность крышки обязательно футеруется тем же материалом, что и стенки барабана, для защиты металла от истирания. Наличие смотровых окон из закаленного поликарбоната позволяет визуально контролировать состояние смеси без остановки процесса. Для удобства работы с тяжелыми крышками в конструкции предусматривают газовые упоры или пружинные компенсаторы веса.
