Погрузчики

Мачта дуплекс состоит из двух секций, которые обеспечивают стандартную высоту подъема до 3-4 м. Такая конструкция обладает высокой жесткостью, потому что количество подвижных соединений здесь минимально. Она подходит для работы на открытых площадках металлобаз, где нет ограничений по высоте потолка.

Из-за отсутствия центрального цилиндра свободного хода обзор через такую мачту остается максимально широким. Подобная особенность позволяет точно позиционировать вилы при захвате паллет с метизами или тяжелых ящиков с отливками. Надежность узла гарантирует долгий срок службы при интенсивной эксплуатации в три смены.

Мачта триплекс включает три выдвижные секции, и они позволяют поднимать груз на высоту 6 м и более при малой габаритной высоте в сложенном состоянии. Такое устройство незаменимо для заезда внутрь морских контейнеров или фур, когда нужно загружать металлопродукцию в условиях ограниченного пространства. Центральный гидроцилиндр обеспечивает свободный ход вил, поэтому груз поднимают без изменения общей высоты погрузчика. Компактность триплекса упрощает маневрирование в узких проездах между стеллажами готовой продукции.

Цельнолитые шины суперэластик производят из нескольких слоев жесткой резины без использования воздуха внутри. Они полностью исключают риск прокола об острую металлическую стружку или обрезки арматуры, которые часто лежат на полу цеха.

Этот тип колес обладает высокой устойчивостью к боковым порезам и сохраняет геометрию под весом груза до 40 т. Отсутствие амортизации компенсируют за счет мягкого внутреннего слоя, который гасит вибрации от неровностей бетонного покрытия. Срок службы таких шин втрое выше, чем у пневматических аналогов, потому что износ протектора происходит медленнее. Фиксация на диске исключает проворачивание резины при резких стартах и торможениях тяжелой машины.

Пневматические шины наполняют сжатым воздухом, и они обеспечивают отличную проходимость на открытых площадках с неровным грунтом. Такие колеса лучше гасят ударные нагрузки, что бережет подвеску погрузчика и трансмиссию от преждевременного износа. Они подходят для работы на складах металлопроката под открытым небом, где поверхность может иметь выбоины или перепады высоты.

Давление внутри покрышки распределяют равномерно по пятну контакта, поэтому машина меньше буксует в грязи или на снегу. Для защиты от повреждений используют многослойный корд из стали или полимера повышенной прочности.

Каретка бокового смещения (сайд-шифт) позволяет перемещать вилы вправо или влево относительно центральной оси погрузчика на расстояние до 150 мм. Это избавляет от необходимости совершать лишние маневры всей машиной для точного попадания в пазы поддона или стеллажа. Механизмом управляют с помощью отдельного рычага, что значительно ускоряет процесс штабелирования продукции на складе.

Использование сайд-шифта снижает износ трансмиссии и рулевого управления, так как количество поворотов колес на месте сводится к минимуму. Такое решение актуально при работе в узких проходах металлобаз, где пространство для разворота крайне ограничено. Гидравлические цилиндры смещения имеют компактные размеры и не перекрывают обзор рабочей зоны.

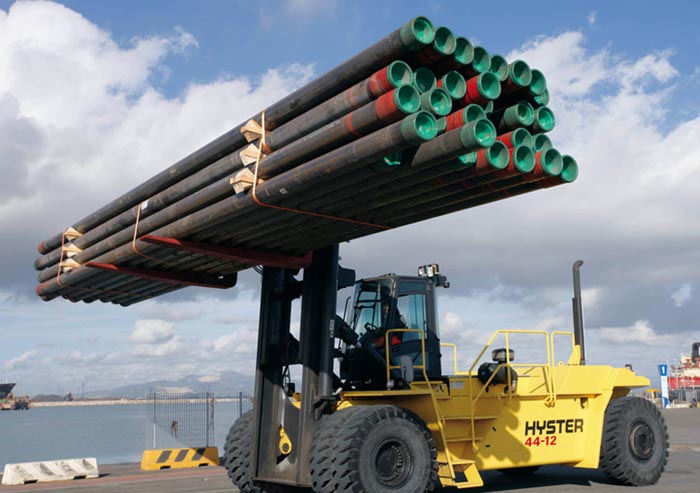

Функция бокового движения каретки обеспечивает высокую точность при погрузке длинномерного металлопроката в фуры или вагоны. Когда пачка арматуры или труб висит на вилах, микрорегулировка положения позволяет плотно укладывать детали без зазоров. Система исключает повреждение упаковки или соседних грузов, потому что движение происходит плавно и под полным контролем электроники. Узел монтируют непосредственно на мачту, и он не требует сложного технического обслуживания.

Боковые погрузчики проектируют специально для транспортировки длинномерных стальных балок, труб и сортового проката. Груз на таких машинах располагают вдоль платформы, что позволяет перемещать объекты длиной 12 м и более через узкие цеховые ворота.

Мачта выдвигается в боковую сторону для захвата металла и втягивается обратно, помещая ношу на опорную площадку техники. Это исключает раскачивание груза при движении, так как его надежно фиксируют на стальном основании. Центр тяжести остается низким, и это гарантирует высокую устойчивость машины даже при совершении крутых поворотов на складе. Кабина имеет панорамное остекление для кругового обзора всех рабочих зон без слепых пятен.

Использование бокового захвата позволяет значительно сузить межстеллажные проходы, потому что технике не нужно разворачиваться поперек дороги для выгрузки. Колеса часто оснащают системой поворота на 90 градусов для движения боком в режиме краба. Подобная возможность делает погрузчик идеальным инструментом для обслуживания консольных стеллажей с металлопрокатом. Раму изготавливают из мощного стального профиля, который выдерживает изгибающие нагрузки от тяжелых слитков.

Для работы в литейных цехах погрузчики оснащают специальными термостойкими рукавами высокого давления с внешней оплеткой из нержавеющей стали. Гидроцилиндры подъема и наклона мачты закрывают отражающими экранами, которые предотвращают перегрев масла от инфракрасного излучения печей. В систему заливают синтетическую негорючую жидкость, которая сохраняет свои вязкостные характеристики при нагреве до +100℃ и выше.

Дополнительные масляные радиаторы с активным обдувом устанавливают для эффективного отвода тепла из контура управления. Это исключает вспенивание среды и потерю давления, что гарантирует стабильную работу захватных механизмов в горячей зоне. Все уплотнительные манжеты изготавливают из фторкаучука или силикона для долгой службы при экстремальных температурах.

Штоки гидроцилиндров покрывают двойным слоем хрома для защиты от абразивного воздействия горячей окалины и пыли. На мачту монтируют автоматические системы смазки, которые постоянно обновляют слой масла на трущихся поверхностях. Электрические провода датчиков убирают в жаропрочные гофры с наполнением из базальтового волокна. Кабину защищают многослойными стеклами с металлическим напылением, которое отражает до 90% тепловой энергии.

Позиционер вил позволяет изменять расстояние между клыками с помощью гидравлического привода без выхода из кабины. Эта функция незаменима при частой смене типов грузов, когда нужно переходить от широких пачек листового металла к узким поддонам с заготовками.

Настройка ширины захвата происходит за несколько секунд, что существенно экономит время в интенсивном производственном цикле. Система обеспечивает синхронное движение обеих вил относительно центральной оси для сохранения правильной балансировки груза. Подобное решение предотвращает риск опрокидывания машины при подъеме тяжелых отливок на большую высоту. Механизм монтируют на каретку, и он имеет высокую прочность на изгиб при работе с максимальными нагрузками.

Использование позиционера исключает физический труд по перемещению тяжелых стальных вил весом в десятки килограммов вручную. Это снижает утомляемость и предотвращает риск травм при выполнении складских операций. Для обеспечения максимальной гибкости при маневрировании устройство часто совмещают с функцией бокового смещения. Направляющие пазы позиционера изготавливают из износостойких сплавов и для плавности хода снабжают антифрикционными вкладышами.

В гидростатической схеме механическая энергия двигателя преобразуется в давление масла, которое приводит в движение гидромоторы на ведущих колесах. Эта система обеспечивает бесступенчатое изменение скорости и момента во всем диапазоне работы без использования классической коробки передач.

Направлением движения управляют с помощью двух педалей, что позволяет мгновенно менять реверс без остановки машины. Такое решение идеально подходит для цикличных погрузочных работ, когда нужно постоянно маневрировать в узких проходах цеха. Гидравлический привод обладает высокой точностью управления, позволяя погрузчику перемещаться со скоростью несколько миллиметров в секунду, что важно при стыковке тяжелых деталей станков или подаче слитков к вальцам.

Отсутствие фрикционных дисков и муфт сцепления значительно повышает надежность трансмиссии при работе под высокими нагрузками. Система автоматически тормозит машину при отпускании педали газа, и это снижает износ механических тормозов и повышает безопасность. Жидкость внутри контура эффективно охлаждают через отдельный теплообменник, предотвращая перегрев узлов при длительной эксплуатации. Все компоненты находятся в герметичных корпусах, поэтому не боятся воздействия металлической пыли и влаги.

Стандарт FEM определяет геометрические размеры и прочностные характеристики каретки для навесного оборудования погрузчиков. Существует несколько классов в зависимости от грузоподъемности машины: например, класс 2 используют для веса до 2.5 т, а класс 3 — до 5 т. Унификация позволяет легко менять вилы на захваты для рулонов, магнитные плиты или траверсы от разных производителей без переделки конструкции.

Пластины каретки изготавливают из цельного стального листа большой толщины для сопротивления огромным деформирующим усилиям. Пазы для фиксации вил имеют точные допуски, и это исключает люфты и раскачивание груза во время транспортировки. Наличие маркировки FEM гарантирует безопасность использования сменных органов при выполнении ответственных работ.

Верхний и нижний пояса каретки проходят механическую обработку для обеспечения идеальной параллельности, что важно для правильного распределения веса. В конструкции предусматривают специальные вырезы для быстрого монтажа и демонтажа вил без использования инструментов. Узлы крепления снабжают стопорными штифтами, которые предотвращают самопроизвольное смещение захватов в стороны.

Дизельные двигатели при работе внутри цехов выделяют значительное количество сажи, оксидов азота и угарного газа. Каталитический нейтрализатор устанавливают в выхлопную систему для химического расщепления вредных веществ на безопасные компоненты. Внутри устройства находятся керамические соты с напылением из платины или палладия, которые ускоряют реакции окисления при высокой температуре газов. Это позволяет эксплуатировать мощную технику в закрытых помещениях металлобаз без риска отравления продуктами сгорания.

Система очистки снижает концентрацию токсинов в воздухе на 90% и более при условии использования качественного топлива. Для эффективной работы нейтрализатор должен прогреваться до рабочей температуры, что происходит в течение первых минут работы мотора.

В дополнение к катализатору часто применяют сажевые фильтры, которые улавливают мелкие твердые частицы из выхлопа. Регулярная регенерация фильтра происходит автоматически или принудительно для удаления скопившихся отложений сажи. Современные системы снабжают датчиками давления и температуры для контроля эффективности очистки в реальном времени. Если катализатор забивается, электроника сигнализирует о необходимости обслуживания или замены узла.

Литий-ионные аккумуляторы обладают высокой плотностью энергии и позволяют заряжать погрузчик в любое время без вреда для элементов. В отличие от свинцово-кислотных батарей им не требуется 8 часов на полный заряд и столько же на остывание после него. Технику можно подключать к сети во время обеда или коротких пауз, что обеспечивает круглосуточную эксплуатацию одной машины в три смены. Подобная возможность избавляет от необходимости содержать парк запасных АКБ и тратить время на их замену с помощью крана.

Литиевые блоки не выделяют вредных газов при зарядке, поэтому специальные помещения с мощной вытяжкой в цехе не нужны. Система управления BMS постоянно балансирует ячейки и защищает их от глубокого разряда или перегрева.

Аккумуляторы сохраняют стабильное напряжение до полного исчерпания емкости, поэтому скорость подъема тяжелого металла не падает в конце смены. Срок службы таких батарей достигает 4000 циклов, что в разы превышает ресурс традиционных источников питания. Литиевые АКБ имеют герметичный корпус и не требуют долива дистиллированной воды, что упрощает техническое обслуживание техники. Высокий КПД процесса заряда снижает затраты на электроэнергию.

Индикатор грузового момента - LMI - постоянно измеряет давление в гидроцилиндрах подъема и угол наклона мачты для расчета текущей устойчивости машины. Система сравнивает полученные данные с безопасной диаграммой нагрузок, которая заложена в память электронного блока.

Если человек пытается поднять слишком тяжелый слиток или наклонить мачту с грузом вперед до критической точки, автоматика подает громкий звуковой сигнал. При достижении порога опасности система блокирует дальнейшее выполнение маневра для предотвращения опрокидывания погрузчика. Все параметры веса и вылета отображают на цветном дисплее в кабине, что помогает контролировать массу отгружаемой продукции в реальном времени. Датчики имеют высокую точность и не боятся вибраций при движении по неровному полу.

Блок управления фиксирует случаи перегрузки в электронном журнале событий, и это позволяет анализировать соблюдение правил безопасности. Наличие индикатора исключает ошибки при оценке веса нестандартных металлоконструкций или оборудования. Электроника автоматически корректирует допустимые значения при использовании сменного навесного оборудования, например, удлинителей вил.

Телескопические погрузчики оснащают выдвижной стрелой, которая позволяет подавать грузы на большую высоту или в глубину фур и вагонов. Такая конструкция обеспечивает вылет до 10 м и более, что недоступно для классических вилочных моделей с вертикальной мачтой. Машина может загружать металлолом в высокие контейнеры или подавать шихту через окна плавильных агрегатов, находясь на безопасном расстоянии.

Широкий выбор навесного оборудования превращает телескопический погрузчик в универсальный кран, ковшовую машину или вилочный штабелер. Полный привод и всеповоротные колеса гарантируют отличную маневренность на открытых площадках металлобаз со сложным рельефом. Кабина имеет усиленный каркас для защиты от падающих предметов при работе на максимальной высоте.

Стрелу изготавливают из высокопрочной стали коробчатого сечения, которая выдерживает огромные нагрузки на изгиб и кручение. Внутри балки проложены гидравлические шланги и кабели, что защищает их от механических повреждений и жара печей. Система автоматического выравнивания каретки удерживает вилы в горизонтальном положении при изменении угла наклона стрелы, что исключает соскальзывание поддонов с деталями.

Для работы в условиях абразивной металлической пыли и стружки погрузчики оснащают многоступенчатыми системами фильтрации воздуха. Первый этап очистки - центробежный циклонный префильтр, который удаляет до 95% крупных частиц перед основным фильтром. Он предотвращает быстрое забивание бумажных элементов и защищает цилиндры двигателя от ускоренного износа.

Радиаторы охлаждения имеют увеличенные зазоры между сотами, чтобы пыль не скапливалась внутри и не вызывала перегрев агрегата. Вентилятор часто снабжают функцией реверса, которая позволяет продувать систему охлаждения мощным потоком воздуха в обратном направлении. Это действие выполняют автоматически при каждом запуске мотора или вручную по команде.

Генератор и стартер выбирают в закрытом исполнении для исключения попадания токопроводящей пыли внутрь электрических обмоток. Электронные блоки управления заливают компаундом и помещают в герметичные шкафы с резиновыми уплотнителями. Для предотвращения попадания влаги и грязи в горючее топливные баки снабжают сапунами с фильтрами-осушителями.
