Изготовление металлоконструкций по чертежам заказчика

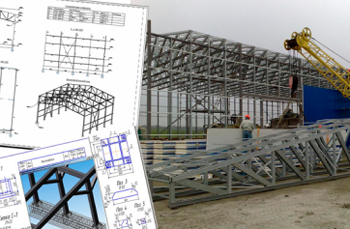

При заказе металлоконструкций важно понимать, что стадия КМ - общий проект, содержащим расчеты нагрузок и схемы расположения элементов. Этих данных недостаточно для работы станков и сварщиков. Стадия КМД представляет собой детализированные рабочие чертежи каждой отдельной детали с указанием всех отверстий, фасок и методов обработки.

Предприятия нашего каталога принимают в работу проекты на стадии КМ и собственными силами разрабатывают КМД. Это гарантирует, что каждый болт встанет на свое место, а сборка каркаса на объекте пройдет без задержек.

Профессиональная деталировка исключает человеческий фактор и позволяет автоматизировать процесс раскроя металла на ЧПУ-станках, обеспечивая идеальное совпадение всех монтажных узлов будущей системы.

Предоставление технической документации в векторных цифровых форматах значительно упрощает подготовительный этап производства. Инженеру не нужно вручную переносить размеры с бумажных носителей в компьютерную программу, что исключает риск случайных ошибок.

Файлы форматов DWG или DXF напрямую загружаются в системы управления лазерными или плазменными станками. Это позволяет мгновенно создать карту оптимального раскроя листа, минимизировать количество отходов металла и сократить время на наладку оборудования.

Для заказчика это означает не только ускорение сроков поставки готовой продукции, но и реальную экономию средств, так как в смету не включаются трудозатраты на оцифровку чертежей и ручное программирование станков.

Перед началом работ каждый чертеж проходит обязательную проверку в отделе главного технолога. Специалисты анализируют конструкцию на предмет технологичности: возможности выполнения гибов, доступности мест для сварки и соответствия выбранных профилей реальным возможностям оборудования.

Часто в проектах заказчика встречаются избыточно сложные узлы, которые можно упростить без потери прочности, тем самым снизив цену изделия. Если в документации обнаруживаются критические ошибки или несоответствия ГОСТам, инженер связывается с клиентом для внесения правок.

Такой аудит предотвращает выпуск бракованной продукции и гарантирует, что изготовленная металлоконструкция будет полностью соответствовать расчетным характеристикам и требованиям безопасности.

Работа с материалом заказчика - стандартная практика, позволяющая ему существенно оптимизировать бюджет. В этом случае в смету включается только стоимость механической обработки, сборки и защитных покрытий. Для реализации проекта необходимо предоставить сертификаты качества на металл, подтверждающие его марку и механические свойства.

Перед началом работ специалисты проводят визуальный контроль проката на отсутствие деформаций и глубокой коррозии. Важно учитывать, что при раскрое закладывается технологический запас на отходы, поэтому объем поставляемого металла должен быть чуть больше чистового веса конструкции.

Давальческая схема выгодна крупным строительным компаниям, имеющим прямые контракты с металлургическими комбинатами на поставку проката.

Стоимость тонны готовых изделий не является фиксированной величиной и напрямую зависит от коэффициента сложности работ. Колонны и простые балки из массивных двутавров требуют меньше операций по резке и сварке, поэтому их удельная стоимость ниже.

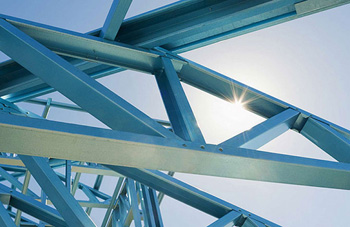

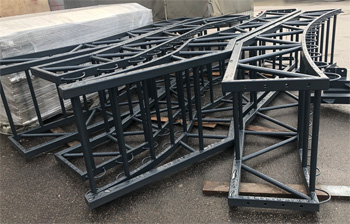

Напротив, легкие фермы из тонкостенного профиля с большим количеством мелких деталей и фасонок требуют огромных трудозатрат на сборку и проверку швов. Для таких изделий цена за тонну будет значительно выше из-за высокой доли ручного труда и расходных материалов. Также на стоимость влияют требования к точности обработки и тип финишного покрытия.

Профессиональное предприятие всегда представит прозрачный расчет сметы, где каждая статья расходов будет обоснована сложностью конкретного чертежа.

Точность изготовления элементов конструкции жестко регламентируется государственными стандартами и требованиями ЕСКД. В процессе производства для контроля линейных размеров используются прецизионные измерительные инструменты, проходящие регулярную поверку. Для деталей, требующих высокой точности сопряжения, на ЧПУ-станках настраиваются минимальные допуски в сотые доли миллиметра.

Важнейший этап - проверка геометрической правильности углов и параллельности плоскостей на сборочных стапелях. Соблюдение заданных допусков гарантирует, что при монтаже многоярусного каркаса не возникнет накопительной ошибки, которая могла бы привести к перекосу здания. Результаты всех замеров фиксируются в карте технического контроля, что является подтверждением безупречного исполнения проекта заказчика.

При выявлении конструктивных неточностей работа над конкретным узлом приостанавливается до согласования изменений. Инженерная служба готовит предложение по исправлению ошибки, учитывая прочностные характеристики и собираемость всей системы. Часто несоответствия обнаруживаются в расположении болтовых отверстий или в наложении профилей друг на друга. Если недочет выявлен на ранней стадии благодаря 3D-моделированию, это позволяет избежать порчи дорогостоящего металла.

Предприятия с опытом и хорошей репутацией стремятся к партнерскому диалогу с заказчиком, оперативно внося коррективы в КМД и техпроцесс. Гибкость производства позволяет быстро адаптироваться к изменениям проекта, минимизируя простои и гарантируя получение качественного результата даже при необходимости серьезной доработки исходной документации.

Карта раскроя - документ, определяющий наиболее рациональное расположение деталей на листе металла или длине профиля. При изготовлении конструкций по чертежам заказчика программное обеспечение анализирует всю спецификацию и раскладывает элементы так, чтобы количество обрезков было минимальным. Это позволяет существенно снизить общую материалоемкость заказа. Если конструкция состоит из множества мелких фасонок, мы можем использовать остатки металла от крупных деталей, что еще больше удешевляет проект.

Оптимизация раскроя - важное коммерческое преимущество заводского производства, так как при ручной резке на объекте процент отходов может достигать двадцати процентов, что ложится дополнительным бременем на бюджет клиента.

Контрольная сборка - финальный этап проверки качества для нетиповых и пространственно сложных металлоконструкций. На заводе фрагменты каркаса или целые узлы монтируют на специальной ровной площадке для проверки точности стыковки. Это позволяет убедиться, что все отверстия под болты совпадают, а углы наклона элементов соответствуют проекту. Обнаружение и исправление мелких нестыковок в условиях цеха с использованием мостовых кранов и стационарных станков обходится гораздо дешевле и быстрее работ на высоте на стройплощадке.

После успешной проверки детали маркируются и разбираются. Наличие акта о проведении контрольной сборки дает заказчику стопроцентную уверенность в том, что на объекте конструкции соберутся как идеальный конструктор без использования сварки и резки по месту.

Для конструкций из замкнутых профилей или труб крайне важна защита внутренних поверхностей от ржавчины. На этапе производства по чертежам заказчика используют технологию герметизации швов или нанесения защитных составов методом налива.

Если предполагается горячее цинкование, в чертежах КМД заранее предусматривают технологические дренажные отверстия для свободного стока цинка и выхода газов. Это предотвращает взрыв полых деталей в ванне и гарантирует наличие защитного слоя внутри трубы.

Качественная обработка скрытых зон исключает гниение металла изнутри, которое невозможно обнаружить при визуальном осмотре готового здания. Профессиональный подход к антикоррозийной защите на всех стадиях производства обеспечивает долговечность каркаса и сохранность его несущей способности на протяжении 50 лет.
