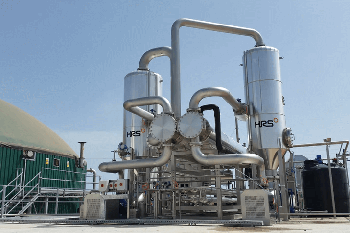

Теплообменное оборудование

Ультразвуковой метод очистки основан на явлении кавитации, когда в жидкой среде под воздействием высокочастотных колебаний возникают миллионы микроскопических пузырьков. Когда эти пузырьки лопаются, они создают мощные микродвижения жидкости и буквально отрывают частицы накипи и шлама от внутренних стенок теплообменных трубок.

Поток энергии проникает в самые труднодоступные места и узкие каналы, которые невозможно очистить механическими ершами или химической промывкой без полной разборки узла. Такой подход позволяет удалять даже твердые кальциевые отложения и прикипевшие масляные пленки без риска повреждения тонких стенок медных или стальных элементов.

Процедуру проводят в специальных ваннах с моющим раствором, куда погружают пучок трубок или пластинчатый блок на 20–40 минут. Энергия ультразвука сокращает время технического обслуживания в несколько раз, и станок быстрее возвращается в производственный цикл. Чистые поверхности восстанавливают расчетный коэффициент теплопередачи, потому что слой загрязнений толщиной всего 0,5 мм снижает эффективность теплообмена на 30%.

Накопление солей жесткости и продуктов разложения смазки на стенках теплообменника создает слой с низкой теплопроводностью, который препятствует нормальному отводу тепла от узлов станка. Когда система охлаждения перестает справляться с нагрузкой, температура шпинделя и подшипниковых опор начинает расти выше расчетных 40–50℃.

Тепловое расширение металла заставляет валы удлиняться на несколько микрон (мкм), что приводит к смещению оси инструмента относительно заготовки. Даже минимальное изменение линейных размеров нарушает геометрию отверстий при сверлении или точность контура при фрезерной обработке.

Постоянный перегрев также меняет вязкость гидравлического масла, и это вызывает рывки при движении кареток и замедление реакции приводов на команды ЧПУ. Электроника фиксирует рост ошибок позиционирования, но она не может компенсировать деформацию станины, которая возникает из-за неравномерного распределения температурных полей. Регулярная очистка внутренних контуров от накипи восстанавливает стабильность работы оборудования и снижает количество брака в партии деталей.

Разница давления на входе и выходе теплообменного аппарата служит главным индикатором степени засорения внутренних каналов продуктами износа и накипью. Когда грязь перекрывает часть проходного сечения трубок, сопротивление потоку жидкости резко возрастает и насос начинает работать с повышенной нагрузкой.

Рост перепада давления (ΔP) выше 0,5–1 бар указывает на необходимость проведения срочного технического обслуживания или промывки контура. Если вовремя не очистить систему, расход охлаждающей жидкости упадет до критических значений, что приведет к мгновенному перегреву инструмента или заклиниванию шпинделя станка.

Цифровые датчики постоянно передают данные о давлении в систему управления ЧПУ, и автоматика может самостоятельно снизить подачу инструмента при ухудшении условий охлаждения. Анализ графиков изменения давления позволяет планировать ремонтные работы заранее, когда засор еще не мешает выполнению основных производственных задач. Очистка каналов при достижении пороговых значений ΔP экономит до 15% электроэнергии.

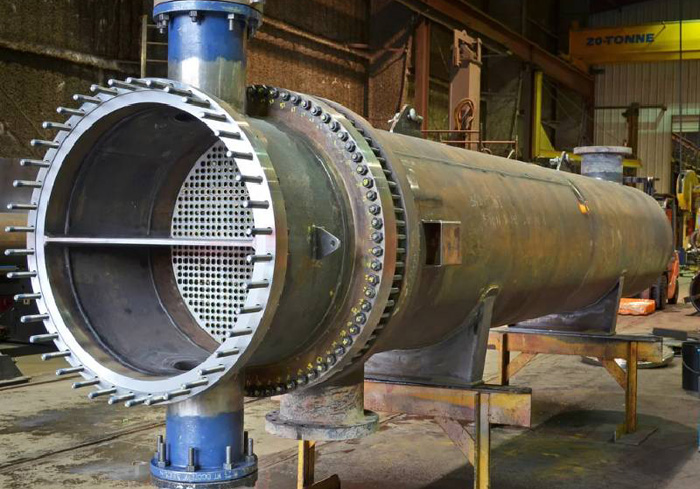

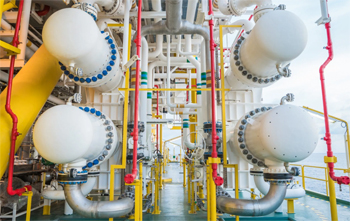

При работе с теплоносителями, которые имеют разницу температур 100℃ и более, металлические трубки значительно удлиняются и создают колоссальные нагрузки на трубные решетки. Чтобы избежать разрушения сварных швов и появления утечек, в конструкцию кожухотрубных аппаратов встраивают плавающие головки или U-образные изгибы.

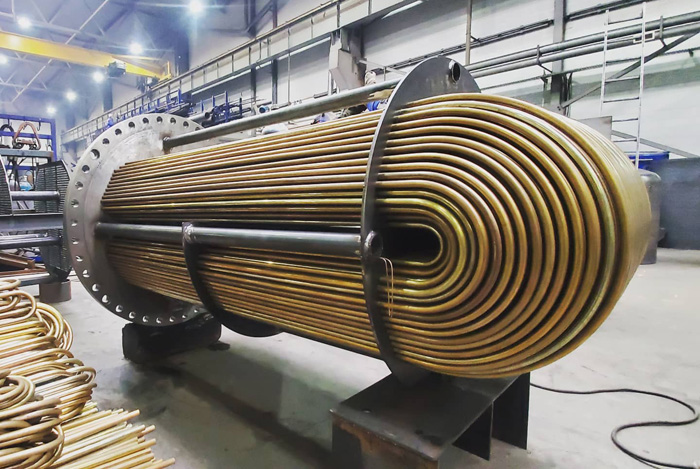

Плавающая головка позволяет пучку трубок свободно перемещаться внутри корпуса при нагреве, что полностью исключает возникновение внутренних механических напряжений в металле. Применение U-образных элементов дает аналогичный эффект, когда каждая трубка имеет возможность изменять свою длину независимо от жесткого каркаса стационарного оборудования.

Дополнительно на внешнем кожухе монтируют линзовые или сильфонные компенсаторы, которые поглощают разницу расширений между оболочкой и внутренним наполнением. Использование таких узлов продлевает ресурс теплообменника вдвое, так как исключает появление усталостных трещин при частых циклах нагрева и остывания. Инженеры рассчитывают зазоры с запасом на экстремальные режимы работы, когда температура среды может кратковременно превысить паспортные значения.

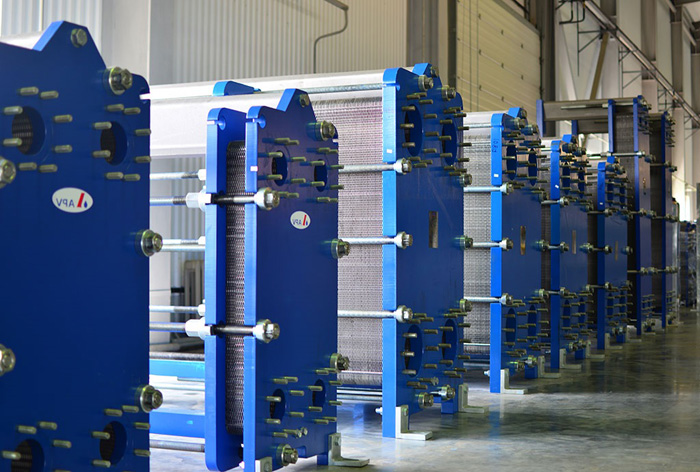

Для герметизации пластинчатых теплообменников, которые работают с гидравлическими и закалочными маслами, выбирают прокладки из фторкаучука (Viton) или нитрильного каучука (NBR). Материал NBR отлично справляется с нагрузками при температуре до +110℃ и обладает высокой устойчивостью к воздействию нефтепродуктов и смазочных добавок.

Если технологический процесс требует нагрева масла до +160–180℃, устанавливают уплотнители из витона, которые сохраняют эластичность и не разрушаются под действием агрессивной химии. Правильный выбор полимера исключает риск утечки горючей жидкости в помещение цеха и предотвращает смешивание масла с водяным контуром охлаждения.

Прокладки имеют сложный профиль сечения, и он обеспечивает плотное прилегание к гофрированным пластинам даже при значительных перепадах давления в системе. При каждой разборке аппарата для чистки состояние уплотнителей проверяют на наличие трещин и потерю упругости, так как старая резина может дать течь сразу после сборки. Использование некачественных аналогов приводит к набуханию материала и перекрытию проходных каналов, что нарушает нормальный теплообмен.

Поперечные перегородки (баффлы) внутри кожуха заставляют охлаждающую жидкость двигаться по зигзагообразной траектории, и это многократно увеличивает время ее контакта с трубками. Искусственная турбулизация потока разрушает ламинарный пристеночный слой, что повышает коэффициент теплопередачи в 3–4 раза по сравнению с прямой подачей.

Без этих элементов жидкость проходила бы через аппарат слишком быстро и забирала бы минимум тепловой энергии у горячего носителя. Инженеры рассчитывают количество и шаг установки перегородок так, чтобы найти баланс между эффективностью охлаждения и допустимым сопротивлением системы.

Кроме улучшения теплообмена, баффлы выполняют функцию механических опор для длинных и тонких трубок, и это предотвращает их провисание под собственным весом. Жесткая фиксация исключает появление вибраций и резонансных колебаний, которые возникают при высокой скорости движения теплоносителя. Перегородки изготавливают из того же материала, что и корпус, чтобы избежать электрохимической коррозии в местах соприкосновения разных металлов.

Система рекуперации использует тепловую энергию отходящих газов термических печей для предварительного подогрева воздуха, который поступает в газовые горелки. Горячий дым проходит через керамический или стальной теплообменник и отдает свою температуру встречному потоку, что повышает КПД печи на 20–30%. Это позволяет значительно снизить расход природного газа и уменьшить количество вредных выбросов в атмосферу за счет более полного сгорания топлива.

Рекуператоры изготавливают из жаропрочных сплавов, которые сохраняют герметичность при постоянном контакте с продуктами сгорания и температурой до +1000℃. Автоматика контролирует температуру на входе и выходе из аппарата, и она плавно регулирует подачу воздуха для поддержания стабильного режима горения.

Если теплообменник засорится сажей, эффективность процесса упадет, и тогда система управления подаст сигнал о необходимости проведения очистки. В зимний период избыточное тепло от рекуператора можно направлять в систему отопления производственных зданий или на подогрев воды для бытовых нужд.

Сетчатые или магнитные фильтры на входе в теплообменник задерживают металлическую стружку, окалину и продукты износа уплотнений, которые циркулируют в системе СОЖ. Эти частицы могут застрять в узких каналах пластинчатого аппарата и создать очаги застойных зон, где быстро развивается подшламовая коррозия.

Накопление абразивной пыли ведет к прорезанию тонких стенок трубок на поворотах потока, что вызывает внутренние утечки и смешивание разных сред. Установка фильтра с тонкостью очистки 50–100 мкм обеспечивает стабильную работу оборудования без частых остановок для ручной промывки контуров.

Магнитные уловители особенно эффективны при обработке чугуна и стали, так как они извлекают мельчайшую ферромагнитную пыль, которую не задерживают обычные сетки. Прозрачные корпуса фильтров позволяют визуально оценивать степень загрязнения без разборки магистрали и остановки насосов. Автоматические системы самоочистки сбрасывают накопленный шлам в отдельную емкость при росте сопротивления потоку, что исключает человеческий фактор из процесса обслуживания.

Титановые пластины обладают абсолютной коррозионной стойкостью при работе с агрессивными смазочно-охлаждающими жидкостями, которые содержат активные хлориды или серу. Этот металл мгновенно образует на поверхности сверхпрочную оксидную пленку, которая надежно защищает деталь от разрушения в соленой или кислотной среде.

В отличие от нержавеющей стали титан не подвержен питтинговой коррозии, поэтому срок службы такого оборудования на химических и гальванических производствах превышает 20 лет. Высокая удельная прочность материала позволяет делать пластины более тонкими, что улучшает теплопередачу и снижает общую массу аппарата.

Использование титана исключает попадание ионов посторонних металлов в чистые технологические растворы, что важно для электронной и авиационной промышленности. Поверхность таких пластин имеет низкую адгезию, и поэтому накипь и биологические отложения нарастают на них значительно медленнее. Стоимость титанового оборудования выше стальных аналогов, но она полностью окупается за счет отсутствия затрат на частые ремонты и замену изношенных пакетов.

После завершения монтажа или очистки теплообменник подвергают обязательным гидравлическим испытаниям (опрессовке) под давлением, которое в 1,5 раза превышает рабочее. В оба контура закачивают воду или масло и выдерживают систему в течение 30–60 минут, постоянно контролируя показания манометров на наличие падения напора.

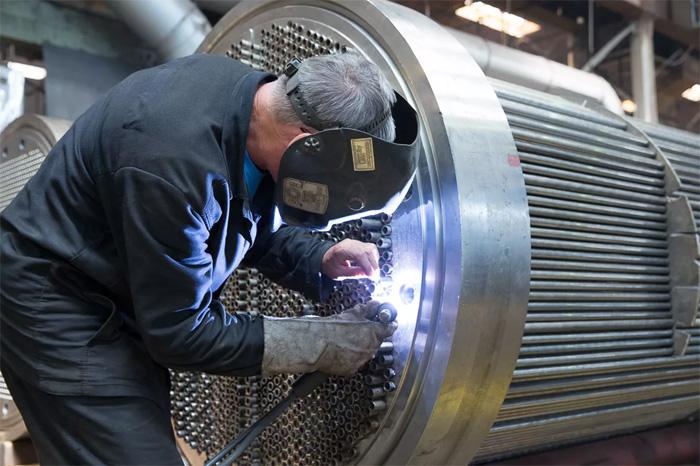

Этот процесс позволяет обнаружить дефекты сварных швов, неправильную установку прокладок или наличие микротрещин в корпусе стационарного оборудования. Если давление остается стабильным, узел признают пригодным к эксплуатации и подписывают акт ввода в работу.

Для поиска мельчайших утечек в вакуумных системах или аппаратах с опасными газами применяют метод гелиевого течеискания. Камеру заполняют смесью азота и гелия, а снаружи проводят сканирование чувствительным прибором, который фиксирует выход даже нескольких молекул газа. Такая точность гарантирует, что агрессивный теплоноситель не попадет во внешнюю среду и не вызовет аварию на производстве.

Шпиндель - самый нагруженный узел станка с ЧПУ, и тепло от вращающихся подшипников и встроенного мотора может привести к его необратимой деформации. Чтобы сохранить высокую точность обработки в пределах 0,001 мм, для этого узла монтируют автономный контур охлаждения с индивидуальным чиллером.

Теплообменник поддерживает температуру масла или антифриза с точностью до 0,1℃ относительно температуры станины оборудования. Это исключает температурный перекос и предотвращает смещение оси инструмента при длительной работе на высоких оборотах. Отдельная система позволяет использовать специальные маловязкие масла, которые не подходят для общей гидравлики станка.

Автоматика чиллера реагирует на изменение нагрузки мгновенно, и она плавно меняет мощность охлаждения без резких скачков температуры. Если контур шпинделя объединить с общим баком СОЖ, колебания температуры при загрузке новых деталей приведут к потере точности размеров. Датчики протока и температуры постоянно следят за состоянием магистрали и блокируют вращение вала при любой неисправности системы охлаждения.

Высокая скорость движения теплоносителя внутри тонких трубок может вызвать резонансные колебания, которые приводят к их соударению и быстрому разрушению металла. Для подавления этих вибраций инженеры устанавливают дополнительные промежуточные решетки и демпферные вставки из мягких полимеров. Расстояние между опорами рассчитывают так, чтобы собственные частоты конструкции не совпадали с пульсациями от работы мощных центробежных насосов.

Использование спиральной навивки или оребрения трубок также повышает их жесткость и меняет аэродинамику потока, и это снижает риск возникновения автоколебаний. Точная балансировка всех вращающихся узлов системы охлаждения минимизирует передачу дрожания на корпус теплообменника.

В местах прохода трубок через перегородки устанавливают уплотнительные втулки, которые исключают прямой контакт металла и гасят энергию ударов. Если вибрацию не остановить, в зоне крепления трубок к решетке возникнут усталостные трещины, которые станут причиной внутренних утечек. Контроль уровня шума и вибрации проводят с помощью портативных анализаторов.

Промышленная эндоскопия позволяет провести визуальный осмотр внутренних поверхностей теплообменных трубок и коллекторов без демонтажа и разрезки корпуса. Гибкий зонд с миниатюрной видеокамерой и подсветкой вводят через технологические люки или патрубки, и он передает четкое изображение на экран монитора. Это позволяет обнаружить очаги коррозии, скопления накипи или посторонние предметы, которые мешают нормальному движению теплоносителя.

Этот метод помогает оценить состояние кожухотрубных аппаратов большой длины, когда невозможно увидеть середину пучка обычными способами. Своевременное выявление питтинга или эрозии стенок позволяет запланировать замену конкретной трубки до момента ее полного прорыва.

Результаты осмотра записывают на цифровой носитель для сравнения с данными предыдущих проверок и анализа скорости износа металла. Эндоскопия также помогает проверить качество очистки каналов после проведения химической промывки или ультразвуковой обработки. Специальные насадки позволяют измерять глубину обнаруженных трещин и диаметр сужения прохода из-за отложений солей.
