Платформы транспортировочные

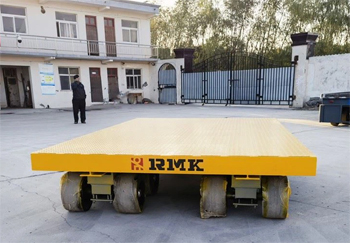

Несущая способность промышленных платформ для металлургических цехов варьируется от 5 до 150 т и выше. Основу конструкции составляет мощная рама из горячекатаного двутавра или толстостенного швеллера марки стали 09Г2С. Все сварные соединения проходят обязательный ультразвуковой контроль для исключения внутренних трещин в металле. Жесткость каркаса рассчитывают так, чтобы прогиб под максимальным весом не превышал 2 мм на метр длины.

Для перевозки сверхтяжелых отливок или слитков платформы снабжают усиленными осями и сдвоенными колесными блоками. Настил выполняют из стального листа толщиной до 20 мм, потому что поверхность должна сопротивляться точечным ударам и истиранию. Поверхность металла покрывают антикоррозийными составами для долгой службы в условиях цеха. Поперечные балки усиливают косынками для предотвращения деформации при заезде погрузчика.

Безопасность перемещения обеспечивают тормозные системы с пневматическим или гидравлическим приводом. Когда платформа работает в связке с тягачом, ее оснащают жестким сцепным устройством с демпфирующими пружинами. Для снижения шума колеса выбирают из высокопрочного чугуна или стали с полиуретановым ободом.

Для движения по бетонным полам с выбоинами или металлическими порогами выбирают колеса с толстым слоем эластичного полиуретана. Этот материал обладает высокой грузоподъемностью и эффективно гасит вибрации при перемещении тяжелых металлических конструкций. Твердость обода обычно составляет 92-95 по Шору, чтобы обеспечить баланс между мягкостью хода и сопротивлением деформации. Внутри каждого узла устанавливают прецизионные роликовые подшипники с пылезащитными манжетами для работы в запыленных условиях.

Колеса из цельного чугуна без покрытия применяют только на идеально гладких наливных полах, так как они создают сильный шум и разрушают покрытие. При использовании большегрузных тележек на асфальте или гравии предпочтение отдают пневматическим шинам с многослойным кордом, которые имеют отличную проходимость.

Сдвоенные колесные опоры увеличивают площадь контакта и снижают удельное давление на поверхность пола в цехе. Поворотные кронштейны оснащают мощными упорными подшипниками, потому что это позволяет маневрировать платформой с грузом 10 т и более без значительных усилий. Стопорные механизмы на осях фиксируют тележку во время погрузки или разгрузки краном.

Самоходные платформы снабжают бортовым контроллером и системой дистанционного управления по радиоканалу. Человек перемещает тележку при помощи компактного пульта с джойстиками, находясь на безопасном расстоянии от движущегося груза. Скорость движения плавно регулируют в диапазоне от 0.5 до 5 км/ч при помощи частотных преобразователей.

Электроника обеспечивает мягкий старт и плавное торможение без рывков, что важно для сохранности хрупких отливок или точных узлов станков. Электрический привод на каждое ведущее колесо позволяет разворачивать платформу на месте для маневрирования в узких проходах складов. Система питания включает свинцово-кислотные или литиевые батареи емкостью до 400 Ач.

Для полной автоматизации на транспорт устанавливают лазерные сканеры и ультразвуковые датчики обнаружения препятствий. При появлении постороннего предмета на пути автоматика мгновенно останавливает платформу до выяснения причин помехи. Световая и звуковая сигнализация включается одновременно с началом движения для предупреждения окружающих людей. На корпусе со всех четырех сторон обязательно монтируют кнопки аварийной остановки красного цвета.

Низкопрофильные конструкции имеют высоту погрузочной площадки от 150 до 300 мм от уровня пола. Малое расстояние до земли значительно облегчает ручную погрузку мелких деталей и упрощает заезд техники с небольшим клиренсом. Низкий центр тяжести повышает устойчивость платформы при перевозке высоких или смещенных относительно оси грузов. Такая компоновка позволяет использовать тележки внутри помещений с низкими дверными проемами и под эстакадами кранов.

Раму изготавливают из специальных марок легированной стали, потому что уменьшение высоты требует компенсации жесткости балок. Для сохранения маневренности применяют колеса малого диаметра с усиленными стальными ступицами и термостойкими подшипниками.

Отсутствие высоких бортов дает возможность размещать на настиле негабаритные листы металла или длинные трубы, которые выступают за края рамы. Груз фиксируют при помощи закладных штырей или ремней, которые цепляют за специальные скобы в основании. Низкая платформа минимизирует повреждения при случайном падении заготовок в процессе перемещения между участками резки и сварки.

Платформы для перевозки горячего металла оснащают многослойными тепловыми экранами и футеровкой из огнеупорного кирпича или керамики. Основную металлоконструкцию защищают отражающими листами из нержавеющей стали, которые предотвращают перегрев силовых балок и осей.

При перемещении грузов с температурой до +1300℃ используют специальные жаропрочные сплавы с высоким содержанием хрома и никеля. Подшипники колесных узлов заполняют высокотемпературной синтетической смазкой, которая не вытекает и не теряет свойств при нагреве до +250℃. Все кабели и шланги гидравлики убирают в защитные короба с теплоизоляцией из базальтового волокна. Шины колес выбирают из цельного металла или термостойкого силикона для исключения оплавления.

Вентиляционные зазоры в раме обеспечивают постоянный отвод тепла от критически важных узлов при помощи естественной конвекции воздуха. Поверхность настила покрывают износостойким слоем, который сопротивляется абразивному воздействию окалины и брызг расплава. Для повышения безопасности платформы снабжают системами дистанционного управления, чтобы исключить нахождение персонала рядом с горячим металлом.

Многоярусные конструкции позволяют размещать детали на нескольких уровнях, что увеличивает полезную площадь платформы. Это решение актуально для транспортировки большого количества мелких и средних заготовок после штамповки или лазерной резки. Каждый ярус снабжают индивидуальными фиксаторами или ложементами для предотвращения смещения изделий при движении и поворотах.

Стеллажи изготавливают из облегченного стального профиля или алюминия для снижения общей массы тележки и облегчения труда персонала. Расстояние между полками регулируют при помощи болтовых соединений в зависимости от высоты текущей партии продукции. Верхние уровни часто делают складными для удобства погрузки на нижние этажи краном.

Использование вертикального пространства цеха сокращает количество рейсов между складом и производственным участком, экономя время и энергию. Платформу оснащают колесами увеличенного диаметра для сохранения устойчивости при высоком расположении центра масс груза. Сетчатые борта на ярусах обеспечивают визуальный контроль содержимого и предотвращают выпадение мелких элементов. Для перемещения тяжелых деталей на верхние уровни применяют встроенные гидравлические лифты или лебедки.

Гидравлический механизм наклона площадки позволяет производить разгрузку литья или металлолома за считанные секунды без использования кранов. Силовые цилиндры поднимают один край платформы на угол до 45°, и груз соскальзывает под действием собственной тяжести в приемный бункер. Плавность хода обеспечивают клапаны-регуляторы, которые исключают резкие рывки и удары при возврате настила в исходное положение.

Для небольших по массе партий металла привод насоса может быть электрическим - от аккумулятора - или ручным гидравлическим. Конструкция поворотных шарниров выдерживает многократные циклы подъема при полной загрузке без образования люфтов и трещин. Для точного направления потока материала наклонный настил снабжают боковыми направляющими.

Система безопасности включает гидрозамки, которые жестко фиксируют платформу в поднятом состоянии при повреждении шлангов или падении давления. Управление процессом выгрузки выполняют с выносного пульта, чтобы человек находился вне зоны возможного падения тяжелых предметов. Для предотвращения повреждения рамы при ударах устанавливают резиновые буферы большого размера.

Маневренность длинномерных платформ обеспечивают всеповоротные колесные опоры или системы с управляемыми осями на обоих концах рамы. При длине площадки 6 м и более радиус разворота может составлять всего 3-4 м благодаря синхронному повороту передних и задних колес в разные стороны. Эта схема перемещения позволяет платформе двигаться боком или по диагонали, что незаменимо для работы в узких межцеховых проездах.

Поворотные механизмы снабжают зубчатыми передачами или гидравлическими актуаторами для точного контроля траектории движения. Для ручных тележек применяют дышловое управление, где передняя ось вращается вокруг центрального шкворня на 180°. Геометрию подвески рассчитывают так, чтобы внутренние колеса не проскальзывали при крутых поворотах под нагрузкой.

Широкая база между осями предотвращает раскачивание груза и гарантирует устойчивость транспорта на неровных участках дороги. Колеса оснащают стопорными болтами для фиксации прямолинейного хода при буксировке тягачом на высокой скорости. Использование полиуретановых шин с низким сопротивлением качению облегчает совершение маневров вручную.

Решетчатый или реечный настил выбирают для облегчения собственной массы платформы и обеспечения естественного удаления мусора с рабочей поверхности. Металлическая стружка, пыль и мелкие обрезки проваливаются сквозь отверстия, не скапливаясь под грузом и не царапая поверхность готовых изделий.

Ребра жесткости решетки располагают с шагом 50-100 мм, чтобы создать надежную опору для тяжелых заготовок и исключить их прогиб. Конструкцию сваривают из стальных полос или профильных труб, которые проходят процедуру горячего цинкования для защиты от коррозии. Этот тип покрытия идеален для цехов, где используют смазочно-охлаждающие жидкости, потому что влага быстро стекает вниз и не вызывает скольжения колес. Для обеспечения доступа к ходовой части при техобслуживании настил делают съемным.

Реечная структура позволяет легко фиксировать груз при помощи цепей или ремней, которые продевают сквозь ячейки каркаса. Вес такой платформы на 30% ниже, чем у моделей со сплошным стальным листом, что снижает нагрузку на оси и экономит заряд аккумулятора. Для перевозки хрупких деталей на ребра наклеивают резиновые накладки, которые гасят вибрации при движении.

Взрывозащищенное исполнение платформ необходимо для работы в зонах с высокой концентрацией паров лаков или угольной пыли. Все электрические двигатели и блоки управления заключают в герметичные стальные оболочки, которые исключают выход искры во внешнюю среду. Кабели прокладывают в бронированных шлангах или стальных трубах с уплотнением всех вводов специальными компаундами.

Колеса изготавливают из материалов, которые не создают искр при трении о пол, например, из антистатического полиуретана или бронзы. Корпус оборудования снабжают токопроводящими шинами для отвода статического заряда, который накапливается при движении. Кнопочные посты управления имеют искробезопасные цепи с ограниченной мощностью сигнала.

Аккумуляторные отсеки оснащают системой принудительной вентиляции для предотвращения скопления водорода во время зарядки батарей. На платформе устанавливают датчики концентрации газов, которые автоматически отключают питание при превышении безопасного порога. Электроника контроля температуры моторов предотвращает их перегрев до уровня воспламенения окружающей среды.

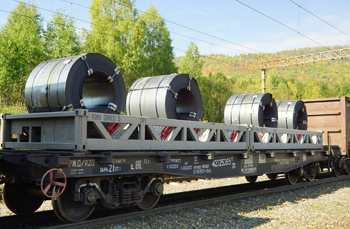

Железнодорожные платформы перемещаются по стационарным рельсовым путям, что позволяет транспортировать грузы весом до 500 т с минимальным сопротивлением качению. Движение по рельсам исключает необходимость руления и обеспечивает строго заданную траекторию между цехами, что повышает безопасность на оживленных участках.

Стальные колеса с ребордами имеют огромный ресурс и не требуют замены в течение многих лет интенсивной эксплуатации. Мощность двигателя для перемещения 100 т на рельсах в пять раз ниже, чем для аналогичной нагрузки на пневматических шинах. Рельсовый путь позволяет легко автоматизировать погрузочные операции, так как остановка платформы всегда происходит в одной и той же точке с точностью до 10 мм.

Конструкция рельсовых тележек отличается максимальной простотой и надежностью, потому что в ней отсутствуют сложные рулевые тяги и шарниры. Платформы оснащают мощными буферами для гашения ударов при стыковке и автоматическими сцепками для формирования составов. Управление может осуществляться через контактную сеть, троллейный шинопровод или от встроенных аккумуляторов.

Съемные металлические борта позволяют быстро трансформировать платформу под различные типы грузов: от сыпучего лома до крупногабаритных сварных узлов. В установленном положении ограждения высотой от 300 до 1000 мм надежно удерживают заготовки, предотвращая их падение при резких поворотах или торможении.

Борта изготавливают из профильной трубы или листовой стали с ребрами жесткости для сопротивления боковому давлению наваленных материалов. Система крепления в виде штыревых замков или скоб обеспечивает быстрый демонтаж без использования специального инструмента в течение нескольких минут. Без боковых стенок площадка превращается в плоское основание, на котором легко размещать листы металла шириной больше, чем сама рама тележки.

Сетчатое исполнение ограждений снижает вес конструкции и позволяет визуально контролировать состояние груза во время движения. Для перевозки длинномерного проката используют специальные стойки-коники, которые устанавливают вместо бортов в те же посадочные отверстия. Передняя и задняя стенки часто делают откидными, что облегчает процесс погрузки материалов с торца платформы вручную.
