Кран-балки

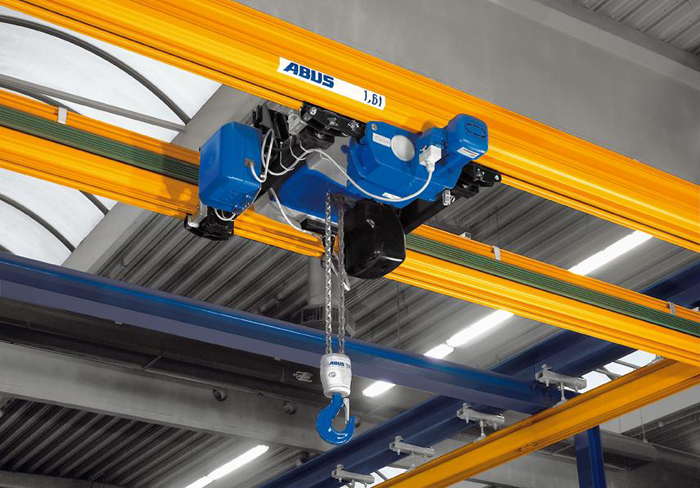

Подвесные конструкции фиксируют к нижним полкам подкрановых путей, которые закрепляют непосредственно на перекрытиях или фермах здания. Такое решение позволяет максимально эффективно использовать площадь пола, так как опорные колонны не занимают пространство внутри цеха. Главное преимущество этой схемы заключается в возможности монтажа оборудования в помещениях с низкими потолками, где каждый сантиметр высоты имеет значение для маневров.

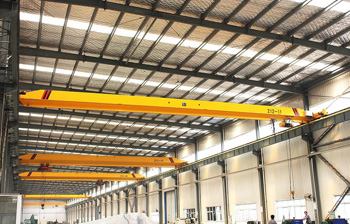

Когда устанавливают несколько пролетов подряд, краны могут переходить с одного пути на другой через специальные стыковочные замки. Это расширяет рабочую зону без необходимости перегрузки изделий между разными участками. Механизм подвеса требует осмотра узлов крепления к потолочным балкам, чтобы не возникало усталости металла.

Опорные кран-балки устанавливают сверху на направляющие рельсы, которые лежат на консолях колонн или на стационарных эстакадах. Такая компоновка обеспечивает высокую жесткость всей системы и позволяет перемещать грузы весом до 16 т и выше. Конструкция передает всю вертикальную нагрузку на фундамент через несущие столбы, поэтому она считается максимально надежной для интенсивной эксплуатации на металлургических объектах. Скорость перемещения здесь часто выше, чем у подвесных аналогов, потому что вероятность раскачивания моста при резких стартах минимальна.

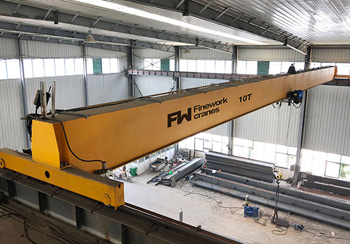

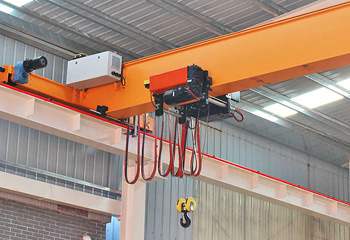

Однобалочные модели имеют один несущий пролет, по которому перемещается таль или тележка. Эту схему выбирают для работы с грузами массой до 10 т, потому что она обладает минимальным собственным весом и стоит дешевле. Компактная конструкция позволяет монтировать кран в небольших цехах, где высота перекрытий ограничена. Нагрузка от колес на подкрановые пути здесь ниже, поэтому требования к мощности опорных колонн здания снижают.

Для повышения функциональности на одну балку иногда устанавливают сразу два подъемных механизма, которые работают синхронно или независимо. Такой подход ускоряет подачу листового металла на станки лазерной резки или плазменного раскроя, когда детали имеют большую длину.

Двухбалочные кран-балки состоят из двух параллельных мостов, на которые сверху опирается грузовая тележка. Этот тип оборудования применяют для подъема объектов весом от 16 до 50 т, когда нужна максимальная жесткость. Тележка движется по верхним поясам балок, поэтому высота подъема крюка увеличивается за счет расположения механизмов над уровнем моста.

Пространство между пролетами часто используют для размещения проходных мостиков, которые облегчают техническое обслуживание узлов без привлечения вышки. Систему оснащают мощными приводами и автоматикой, которая контролирует положение каждой стороны моста для исключения перекосов. Двухбалочные краны незаменимы в тяжелом машиностроении при перемещении крупных литейных форм или тяжелых станин станков.

Система дистанционного управления включает портативный пульт с кнопками или джойстиками и приемный блок, который монтируют в шкафу электрооборудования крана. Радиосигнал передают на защищенной частоте, чтобы исключить помехи от других устройств внутри цеха.

Использование беспроводного модуля позволяет человеку находиться на безопасном расстоянии от груза и выбирать точку с лучшим обзором рабочей зоны. Когда применяют радиоканал, пропадает необходимость в кабельном пульте, который часто путается под ногами или цепляется за станки. Современные передатчики имеют радиус действия до 100 м, что обеспечивает полную свободу перемещения по всей территории предприятия.

Приемный блок анализирует команды и передает импульсы на магнитные пускатели или частотные преобразователи двигателей. Для обеспечения безопасности пульт снабжают кнопкой аварийной остановки и ключом-маркером, который предотвращает несанкционированный доступ к технике. Если заряд аккумулятора падает до критического уровня или связь прерывается, автоматика блокирует все движения и включает тормоза.

Частотный преобразователь плавно меняет скорость вращения электродвигателей путем регулировки частоты и напряжения подаваемого тока. Главная задача этого устройства состоит в устранении резких рывков при старте и торможении моста или грузовой тележки. Когда кран начинает движение плавно, раскачивание груза на крюке сводится к минимуму, что критично при точной установке деталей на станки.

Плавный ход значительно снижает ударные нагрузки на редукторы, подшипники и колеса, поэтому срок службы всех механических узлов увеличивается в несколько раз. Электроника также позволяет настраивать несколько скоростных режимов для выполнения разных технологических операций. Например, для быстрой транспортировки используют максимальные обороты, а для деликатной стыковки узлов включают микроскорость.

Применение инверторов помогает экономить электроэнергию, так как система потребляет ровно столько мощности, сколько нужно для перемещения текущего веса. Пусковые токи при использовании преобразователя не превышают номинальных значений, что уменьшает нагрузку на заводскую электросеть и предотвращает падение напряжения. Еще одна полезная функция - возможность электрического торможения без участия механических колодок.

Для передачи энергии на движущуюся кран-балку чаще всего используют троллейный шинопровод или гибкий кабельный подвес. Троллейная система представляет собой закрытый пластиковый короб, внутри которого проложены медные шины с медными токосъемниками. Такой вариант идеально подходит для длинных цехов, потому что он не имеет ограничений по протяженности линии и не создает провисаний провода.

Монтаж шинопровода выполняют вдоль подкранового пути на специальных кронштейнах, при этом система занимает минимум места. Отсутствие подвижных петель кабеля позволяет использовать всю высоту помещения под краном без риска зацепить проводку.

Кабельный подвод типа «фестон» применяют на небольших пролетах или при работе в условиях сильного загрязнения, когда скользящие контакты быстро выходят из строя. Провод подвешивают на каретки, которые перемещаются по натянутому тросу или С-образному профилю вслед за краном. Эта схема отличается простотой конструкции и низкой стоимостью, а ремонт сводится к замене поврежденного участка кабеля.

Основу моста составляет балка двутаврового сечения или сварная коробчатая конструкция, которая перекрывает пролет между путями. Двутавр используют для легких кранов с грузоподъемностью до 5 т, так как он обладает достаточной прочностью и прост в изготовлении.

Для тяжелых моделей с пролетом более 15 м применяют коробчатые балки, которые сваривают из четырех стальных листов с внутренними ребрами жесткости. Такая форма обеспечивает максимальное сопротивление кручению и изгибу при минимальном весе металла, что снижает нагрузку на здание. Сверху или снизу пролета приваривают направляющие, по которым перемещается грузовая тележка или таль.

По краям несущей балки монтируют концевые балки с ходовыми колесами, которые обеспечивают движение всего крана вдоль цеха. Соединение между ними может быть жестким или подвижным для компенсации возможных неровностей подкранового пути. На теле моста часто размещают площадки для обслуживания, шкафы управления и приводы передвижения. Металл покрывают несколькими слоями антикоррозийной краски, которая защищает конструкцию от паров и перепадов влажности.

Ограничитель грузоподъемности - электронный прибор, который постоянно измеряет усилие в подъемном механизме крана. В качестве датчика используют тензометрические звенья, которые встраивают в узел крепления каната или в корпус тали.

Когда вес поднятой детали превышает номинальное значение на 10%, устройство подает сигнал на отключение цепи управления подъемом. При этом функция опускания остается активной, чтобы оператор мог безопасно вернуть перегруженный объект на пол. Система также предотвращает рывки при попытке сорвать примерзший или защемленный груз, что исключает поломку металлоконструкции моста.

Электронные блоки современных ограничителей запоминают количество циклов работы и общую массу перемещенных материалов за весь период эксплуатации. Эти данные используют для оценки остаточного ресурса крана и планирования сроков капитального ремонта. Программное обеспечение позволяет настраивать пороги срабатывания и время задержки, чтобы исключить ложные срабатывания при динамических колебаниях веса.

Концевые балки выполняют функцию опорных элементов, которые соединяют несущий мост с подкрановыми путями и обеспечивают движение крана. Внутри этих узлов устанавливают ходовые колеса, одно из которых является ведущим, а другое ведомым. Ведущее колесо соединяют с электродвигателем через редуктор, что позволяет всей конструкции перемещаться вдоль цеха.

Балки изготавливают из толстостенного швеллера или профильной трубы, чтобы они могли выдерживать массу моста и полезного груза без деформации. Для опорных кранов колеса имеют двухсторонние реборды, которые удерживают механизм на рельсе и предотвращают его сход.

На торцах концевых балок монтируют эластичные буферы, которые гасят энергию удара при наезде на тупиковые упоры в конце пути. Также здесь закрепляют метельники, которые очищают поверхность рельса от случайного мусора или металлической стружки перед колесом. В конструкцию часто включают ролики бокового качения, которые принимают на себя горизонтальные усилия и обеспечивают более плавный ход по кривым участкам.

Концевые выключатели служат для автоматической остановки механизмов крана при достижении ими крайних точек рабочей зоны. Эти устройства предотвращают жесткие удары моста о тупиковые упоры или столкновение грузовой тележки с элементами здания.

Когда кран приближается к концу пути, специальная линейка или рычаг нажимает на шток выключателя, и он разрывает цепь питания соответствующего двигателя. После срабатывания защиты движение возможно только в противоположную сторону, что исключает аварийные ситуации из-за невнимательности персонала. Такие приборы устанавливают на всех осях перемещения: вдоль цеха, поперек моста и на механизм подъема крюка.

Для механизма подъема используют двухступенчатые выключатели, где первая ступень переводит двигатель на малую скорость, а вторая полностью отключает ток. Это необходимо для предотвращения влета крюковой подвески в барабан тали, что может привести к обрыву каната и падению тяжести. Современные бесконтактные датчики работают на основе магнитной индукции или лазерного луча, поэтому они не имеют трущихся деталей и служат дольше механических аналогов.

Механизмы передвижения моста и тележки оснащают электромагнитными тормозами, которые обеспечивают фиксацию оборудования в любой точке пути. Чаще всего используют дисковые или колодочные системы, которые монтируют на валу электродвигателя или промежуточном валу редуктора.

Когда питание на магнит не подают, пружины прижимают фрикционные элементы к тормозному шкиву, что полностью блокирует вращение колес. При включении привода электромагнит разжимает колодки, и кран начинает свободно перемещаться. Такая схема работы по принципу «нормально замкнутого» устройства гарантирует остановку техники при обрыве провода или внезапном отключении электричества в сети.

Для кранов, которые работают на открытом воздухе, дополнительно устанавливают ручные или автоматические противоугонные захваты. Эти устройства физически прижимают кран к рельсу, чтобы его не сдвинуло сильными порывами ветра во время стоянки. Регулировка тормозного момента позволяет настроить плавность остановки без резких ударов по металлоконструкции.

Если тормоз затянут слишком сильно, при каждом торможении будут возникать вибрации, которые со временем разрушают сварные швы. Слишком слабый зажим увеличивает путь выбега, что может быть опасно в стесненных условиях цеха.

Электромагнитные захваты незаменимы на складах металлопроката и в цехах, где нужно быстро перемещать стальные листы, трубы или сортовой металл. Устройство представляет собой мощную катушку в стальном корпусе, которая создает магнитное поле при подаче постоянного тока.

Это приспособление позволяет не использовать стропы или цепи для фиксации груза. Специалистам не нужно вручную зацеплять крюки, что значительно ускоряет процесс погрузки и повышает безопасность труда. Кран с магнитом может поднимать сразу несколько листов или пачку арматуры, если их суммарный вес не превышает грузоподъемность системы. Для работы с длинномерными деталями магниты устанавливают на специальную траверсу, чтобы обеспечить равномерное распределение усилий.

Питание магнита осуществляется через отдельный кабель и выпрямительный блок, который поддерживает стабильное напряжение. Для защиты от внезапного падения груза при отключении электричества систему снабжают блоком аварийных аккумуляторов. Они удерживают деталь на весу в течение 10-15 минут, чего достаточно для безопасного опускания заготовки на землю.

Тип направляющих для передвижения кран-балки выбирают исходя из нагрузки на колесо и интенсивности эксплуатации оборудования. Для легких кранов грузоподъемностью до 5 т часто используют обычный квадратный профиль из стали Ст3 или специальные горячекатаные полосы. Если нагрузки выше, выбирают железнодорожные рельсы типа Р18 или Р24, которые обладают высокой твердостью поверхности и износостойкостью.

Для тяжелых промышленных кранов применяют специальные крановые рельсы марки КР70 или КР80, которые имеют широкую подошву для лучшего распределения давления. Такая форма позволяет передавать огромные усилия на подкрановую балку без риска деформации металла или разрушения крепежных узлов. Материал рельса должен иметь высокую ударную вязкость, чтобы выдерживать динамические воздействия при проезде стыков.

Крепление направляющих к стальным балкам выполняют с помощью прижимных планок и болтовых соединений, что позволяет регулировать положение пути при его износе. Приваривать рельс сплошным швом не рекомендуют, так как это лишает конструкцию возможности теплового расширения и может привести к появлению трещин. Важно соблюдать точность установки по горизонту и параллельность двух линий, чтобы исключить боковой износ реборд колес.

Производительность кран-балки зависит от скоростей трех основных движений: подъема крюка, перемещения грузовой тележки и движения самого моста вдоль цеха. Стандартная скорость вертикального перемещения груза составляет от 8 до 12 м в минуту, это оптимально для большинства сборочных операций.

Если нужно быстро подавать заготовки на конвейер, используют скоростные тали с показателями до 20 м в минуту. Передвижение моста обычно происходит со скоростью 20-40 м в минуту, что позволяет оперативно доставлять материалы в разные концы помещения. На эти характеристики напрямую влияет мощность установленных электродвигателей и передаточное число редукторов. Чем выше скорость, тем больше инерция системы, поэтому для быстроходных кранов обязательна установка частотных преобразователей.

Для выполнения высокоточных работ, таких как установка тяжелых валов или стыковка деталей станков, важна минимальная скорость посадки. В современных моделях этот параметр составляет около 0.1-0.2 м в минуту, это позволяет позиционировать объект с точностью до нескольких миллиметров. Наличие двухскоростных двигателей дает возможность сочетать быстрый холостой ход с медленным рабочим движением под нагрузкой.
