Производство сварной балки

Основная выгода использования сварного двутавра заключается в возможности изготовления профиля с индивидуальными параметрами, точно соответствующими расчетным нагрузкам. Горячекатаные балки выпускают по фиксированному сортаменту с определенным шагом размеров, что часто заставляет проектировщиков выбирать более тяжелый профиль с избыточным запасом прочности.

При производстве сварной балки можно варьировать толщину стенки и ширину полок, создавая оптимальное сечение. Это позволяет снизить общий вес металлоконструкций каркаса на 15–20% без потери несущей способности. Снижение массы здания напрямую уменьшает нагрузку на фундамент, что существенно сокращает сметную стоимость нулевого цикла строительства и транспортные расходы на доставку металла.

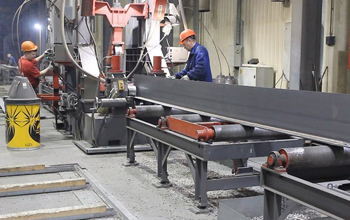

Технология автоматической дуговой сварки под флюсом обеспечивает максимальную глубину проплавления и исключительную плотность шва. В процессе изготовления балки сварочная головка перемещается с постоянной скоростью, что гарантирует однородность катета по всей длине изделия, достигающей 12 и более метров.

Слой гранулированного флюса надежно защищает сварочную ванну от атмосферного азота и кислорода, предотвращая появление пор и шлаковых включений. Благодаря стабильности электрической дуги термическое воздействие на металл распределяется равномерно, что снижает риск возникновения внутренних напряжений.

Качественный автоматический шов обладает высокой усталостной прочностью, превосходя по надежности ручные соединения, что является критическим требованием для несущих элементов многоэтажных зданий и мостов.

Эффект грибовидности - специфическая деформация полок балки, возникающая в процессе остывания продольных сварных швов. Из-за интенсивного нагрева в зоне соединения металл расширяется, а при охлаждении стягивается, что приводит к выгибанию кромок полок навсегда.

Для устранения этого дефекта при изготовлении продукции используется специализированное оборудование - правильный стан. Балка проходит через систему мощных роликов, которые оказывают механическое давление на полки в холодном состоянии, возвращая им идеальную перпендикулярность относительно стенки.

Правка геометрии обязательна, так как перекос полок делает невозможным качественный монтаж перекрытий и установку оборудования, а также нарушает расчетную схему распределения нагрузок в узлах каркаса.

Сталь марки 09Г2С относится к низколегированным конструкционным сталям и обладает уникальным сочетанием вязкости и прочности. Изготовление сварных балок из этого материала необходимо для объектов, эксплуатируемых в северных широтах или в условиях резких температурных перепадов.

Главное достоинство стали 09Г2С заключается в сохранении ударной вязкости при крепких морозах. Обычная углеродистая сталь на сильном холоде становится хрупкой, что может привести к внезапному разрушению нагруженной балки при динамическом ударе или вибрации.

09Г2С также обладает отличной свариваемостью и не требует предварительного подогрева кромок перед наложением шва. Использование качественного легированного сплава гарантирует безопасность промышленных ангаров и эстакад в самых суровых климатических зонах России.

Да, производство балок переменного сечения - одно из востребованных направлений современной металлообработки. Конструкция такой балки подразумевает изменение высоты стенки по ее длине в соответствии с распределением изгибающих моментов.

В местах максимальных нагрузок сечение делается выше, а у опор, где напряжения ниже, высота уменьшается. Это позволяет еще больше оптимизировать расход металла и придать зданию современный архитектурный вид.

Изготовление таких деталей требует использования станков плазменной резки с ЧПУ для точного раскроя стенки и специализированных сборочных кондукторов. Балки переменного сечения идеально подходят для строительства большепролетных складов и спортивных арен, обеспечивая максимальную жесткость конструкции при минимальном собственном весе.

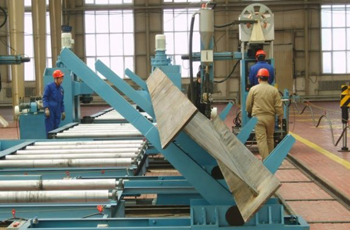

Сварка методом «в лодочку» подразумевает наклон балки под углом 45 градусов так, чтобы место соединения стенки и полки образовало желоб. При изготовлении балки таким способом жидкий металл сварочной ванны и расплавленный флюс удерживаются под действием силы тяжести в углублении, обеспечивая идеальное формирование шва.

Этот метод позволяет выполнять сварку на более высоких токах, что гарантирует глубокий провар корня и получение вогнутого профиля шва с плавным переходом к основному металлу. Сварка «в лодочку» значительно повышает производительность труда в цехе и исключает появление таких дефектов, как подрезы и непровары кромок.

Настройка угла наклона на стапеле-кантователе позволяет добиться зеркальной гладкости шва, что существенно повышает эстетическую привлекательность открытых конструкций.

Сварные двутавры классифицируются на три основные группы: нормальные (Б), широкополочные (Ш) и колонные (К).

Нормальные балки имеют среднюю ширину полок и применяются преимущественно как балки перекрытий, работающие на изгиб. Широкополочные модели обладают повышенной устойчивостью и используются в качестве несущих ригелей в конструкциях с большими пролетами. Колонные балки отличаются массивными полками, ширина которых сопоставима с высотой профиля, и увеличенной толщиной стенки.

При изготовлении колонных двутавров закладывается максимальная жесткость, так как эти элементы работают преимущественно на сжатие и должны сопротивляться продольному изгибу.

Правильный выбор типа профиля на этапе проектирования КМД обеспечивает надежность всего силового скелета здания в зависимости от характера действующих на него сил.

Качество подготовки кромок металла напрямую определяет долговечность сварного соединения. При профессиональном изготовлении балок торцы листовых заготовок проходят обязательную механическую обработку на кромкофрезерных станках. Фрезеровка удаляет слой окалины и дефекты после термической резки, обеспечивая идеально ровную поверхность для плотного прилегания деталей.

Точная геометрия кромок позволяет поддерживать стабильный зазор по всей длине балки, что необходимо для качественного формирования корня шва. Если пренебречь фрезеровкой, в сварном соединении неизбежно возникнут непровары и газовые поры из-за попадания в зону плавления ржавчины и загрязнений. Качественная подготовка поверхности под сварку гарантирует стопроцентную равнопрочность шва основному металлу, предотвращая развитие усталостных трещин.

Идеальная симметрия профиля - залог его расчетной несущей способности. Если при изготовлении стенка будет смещена относительно центра полок или установлена с наклоном, балка начнет работать на кручение, что не предусмотрено проектом и может привести к обрушению перекрытия.

На современном производстве сборка осуществляется на автоматических станах, оснащенных системами центрирующих роликов и гидравлических прижимов. Оборудование жестко фиксирует заготовки в проектном положении до момента наложения прихваточных швов. Точность сборки проверяется лазерными измерительными системами в нескольких сечениях.

Соблюдение строгих допусков на смещение стенки гарантирует правильное распределение напряжений в металле. А значит, долговечность каркаса здания будет обеспечена даже при регулярном воздействии динамических и ветровых нагрузок.

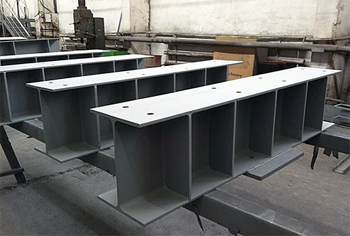

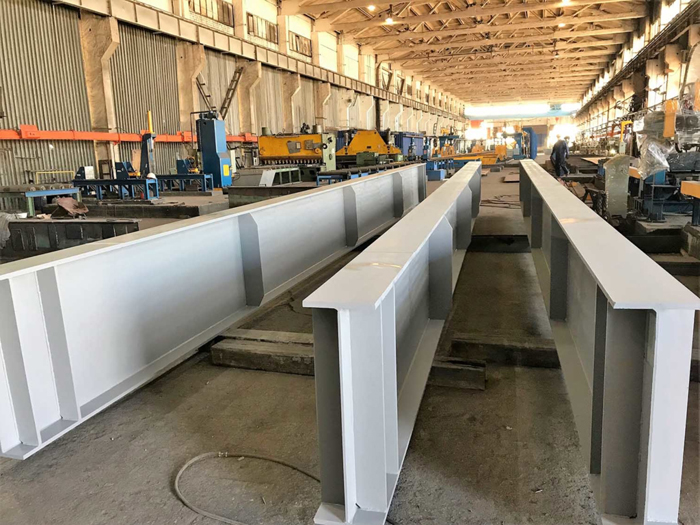

Для предотвращения местной потери устойчивости стенки при больших нагрузках балку усиливают вертикальными или поперечными ребрами жесткости. При изготовлении массивных двутавров для промышленных объектов ребра приваривают с определенным шагом, который рассчитывается инженерами исходя из высоты профиля и действующих напряжений. Ребра жесткости значительно повышают сопротивляемость балки опорному давлению в местах сопряжения с колоннами и под сосредоточенными нагрузками от оборудования.

На производстве особое внимание уделяется плотности прилегания ребер к полкам балки и качеству их приварки. Правильное расположение усиливающих элементов позволяет использовать более тонкий металл для основной стенки, что снижает материалоемкость конструкции при сохранении высокой эксплуатационной надежности всего инженерного узла.

При модернизации старых промышленных цехов или торговых комплексов часто возникает необходимость усиления существующих перекрытий без увеличения их габаритов. Изготовление сварных балок на заказ позволяет получить профиль любой требуемой конфигурации, который идеально впишется в имеющиеся проемы и узлы крепления.

В отличие от стандартного проката сварная деталь может иметь асимметричные полки или специфические вырезы под коммуникации, выполненные еще на стадии производства. Это значительно упрощает монтажные работы в стесненных условиях и сокращает сроки простоя предприятия.

Возможность производства балок из сталей повышенной прочности позволяет существенно увеличить несущую способность перекрытий при сохранении прежнего веса конструкций. Это особенно важно для зданий с ограниченным ресурсом фундамента.
