Изготовление колонн

Выбор профиля определяется характером нагрузок и архитектурными особенностями здания. Самое востребованное решение - широкополочные двутавры серий К (колонные) и Ш (широкополочные). Геометрия двутавра обеспечивает максимальный момент сопротивления при сжатии и изгибе, что позволяет возводить высотные объекты с минимальной металлоемкостью.

Для малоэтажного строительства и складских комплексов часто применяют колонны из квадратных или круглых труб. Трубчатое сечение одинаково хорошо работает на сжатие во всех направлениях и обладает высокой эстетичностью.

При производстве тяжелых промышленных цехов изготавливают составные колонны, сваренные из нескольких швеллеров или листов. Это позволяет инженерам создавать уникальные сечения с усиленными стенками в зонах максимальных напряжений, обеспечивая надежность каркаса при экстремальных технологических нагрузках.

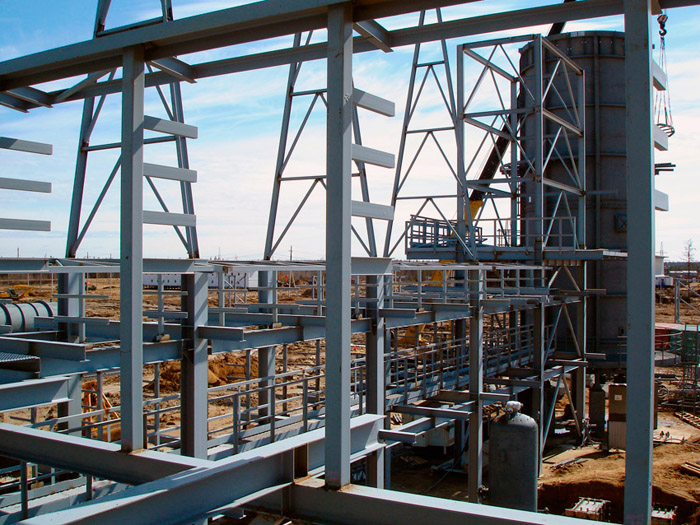

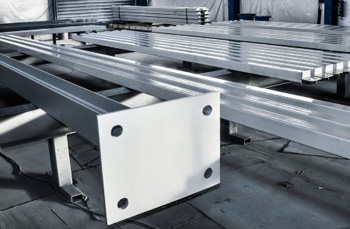

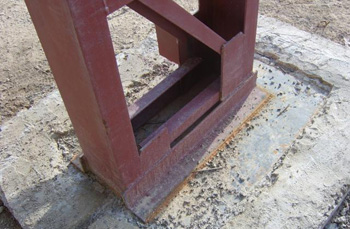

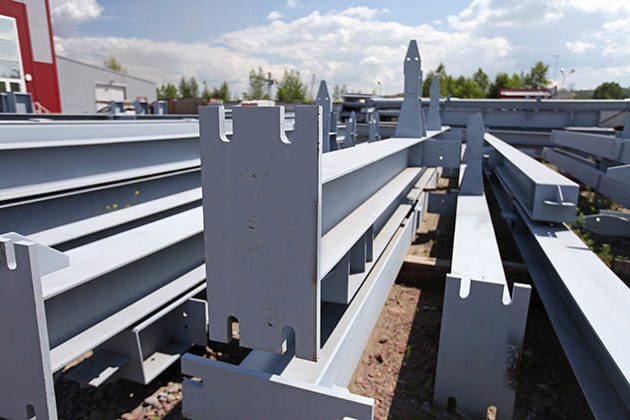

Опорная плита (база) - фундаментная часть колонны, которая принимает сосредоточенную нагрузку от стержня и распределяет ее по поверхности железобетонного основания. Её площадь рассчитывается исходя из прочности бетона на смятие.

При изготовлении баз для тяжелых колонн применяют стальные листы толщиной от 20 до 50 мм и более. Для предотвращения прогиба плиты и обеспечения жесткости соединения к базе приваривают траверсы и ребра жесткости. Важный технологический этап - фрезеровка торца стержня перед приваркой к базе, что гарантирует плотное прилегание и исключает перекосы.

Правильно спроектированная и изготовленная база обеспечивает устойчивость всей колонны против опрокидывания и служит надежным узлом крепления к анкерным болтам фундамента.

Ступенчатые колонны проектируют для цехов, оснащенных мостовыми электрическими кранами грузоподъемностью свыше двадцати тонн. Такая колонна состоит из двух ветвей: основной (проходной) и подкрановой.

Главная трудность производства заключается в обеспечении идеальной соосности этих элементов и надежности узла их сопряжения в месте ступени. Именно в этой зоне происходит передача колоссальных нагрузок от крановых путей на несущий стержень.

При изготовлении таких конструкций мастера выполняют сложные сварочные работы с использованием усиливающих накладок и диафрагм. Любая погрешность в геометрии уступа приведет к перекосу подкрановой балки, что вызовет быстрый износ колес крана и создаст опасные вибрации всего каркаса здания.

Профессиональное исполнение ступенчатых колонн требует жесткого контроля вертикальности обеих ветвей на сборочном стенде.

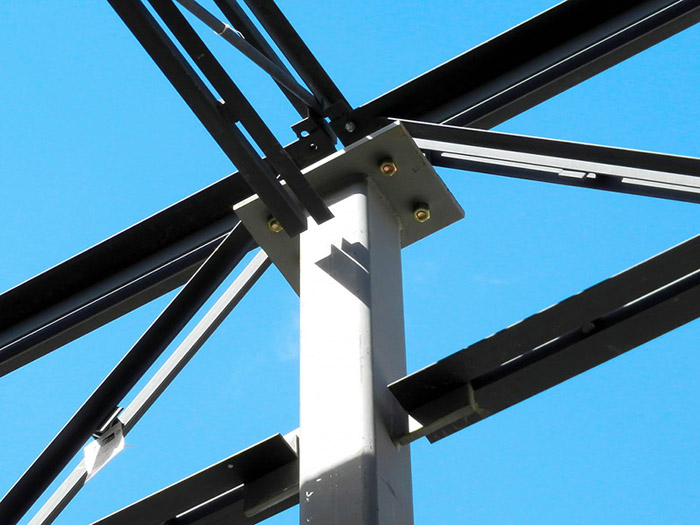

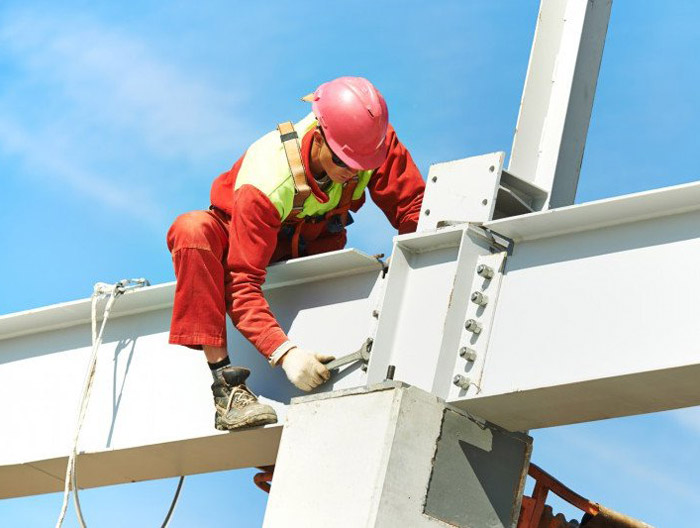

Узел соединения верхушки колонны (оголовка) с перекрытием может быть шарнирным или жестким. При изготовлении оголовков для жесткого сопряжения применяют фланцевые соединения с использованием высокопрочных болтов или накладок под сварку. Это позволяет колонне воспринимать не только вертикальное давление, но и изгибающие моменты от кровли, что повышает общую устойчивость здания к ветровым и сейсмическим нагрузкам.

В конструкции оголовка обязательно предусматриваются опорные ребра, которые располагаются строго под полками балок или узлами ферм. Это предотвращает местное смятие стенок колонны. Точность обработки плоскости оголовка на финальном этапе производства должна быть безупречной, так как зазоры в этом узле ведут к нерасчетным деформациям каркаса и появлению трещин в ограждающих конструкциях фасада.

Сталь - негорючий материал, но при нагреве свыше +500 градусов она теряет свою несущую способность: металл становится пластичным и колонна может сложиться под весом здания. Для обеспечения требуемого предела огнестойкости после монтажа колонны покрывают специальными составами. Это могут быть вспучивающиеся краски, которые при пожаре увеличиваются в объеме и создают теплоизоляционный слой, или конструктивная защита в виде облицовки минераловатными плитами.

При изготовлении колонн на заводе поверхность очищают до степени Sa 2.5, чтобы обеспечить максимальную адгезию огнезащитных грунтов. Без надлежащей защиты стальной каркас может обрушиться в течение пятнадцати минут после начала возгорания.

Профессиональное нанесение сертифицированных покрытий позволяет увеличить это время до двух часов, что необходимо для безопасной эвакуации людей и работы пожарных подразделений.

Сварные соединения колонны - зоны концентрации напряжений, поэтому к их качеству предъявляют высшие требования безопасности. При изготовлении стержней и приварке баз используется автоматическая или полуавтоматическая сварка под слоем флюса или в среде защитных газов. Это гарантирует глубокое проплавление металла и отсутствие шлаковых включений.

Согласно ГОСТ обязательной проверке подвергают все стыковые швы. На производстве применяется ультразвуковая дефектоскопия, которая позволяет выявить скрытые поры и микротрещины внутри шва. Особое внимание уделяется катету сварного шва в местах присоединения траверс.

Некачественная сварка может стать причиной мгновенного разрушения узла при динамических ударах или температурных деформациях. Наличие протоколов неразрушающего контроля - обязательное условие для выдачи паспорта на каждую отправочную марку колонн.

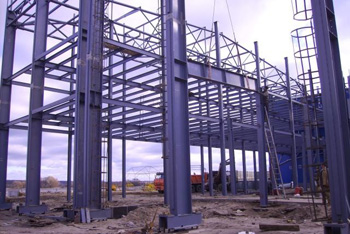

Установка колонны на фундамент требует прецизионной точности, так как накопленное отклонение на нижнем ярусе делает невозможной сборку всего каркаса. При монтаже используют методы геодезического контроля с применением тахеометров или лазерных нивелиров.

Регулировка вертикальности осуществляется с помощью набора калиброванных стальных прокладок, которые закладываются под опорную плиту базы, или путем настройки выравнивающих гаек на анкерных болтах. Допустимое отклонение оси колонны от вертикали обычно не превышает пяти-десяти миллиметров на всю высоту этажа.

После достижения проектного положения зазор между базой и фундаментом заливается безусадочной бетонной смесью (подливка). Этот этап является критическим, так как именно подливка обеспечивает полную передачу нагрузки на бетон и исключает коррозию анкерных болтов под опорной плитой.

Сквозные колонны состоят из двух или более ветвей, соединенных между собой решеткой из уголков или планками. Изготовление таких конструкций оправдано для зданий большой высоты, где на опоры действуют значительные изгибающие моменты.

Преимущество решетчатой структуры заключается в возможности разнести ветви на большое расстояние, что резко увеличивает жесткость колонны при сохранении малого веса. Сквозные колонны значительно экономичнее сплошных по расходу металла при равной несущей способности.

На производстве сборка таких изделий требует высокой точности разметки и использования специальных кондукторов, чтобы избежать перекоса ветвей при сварке решетки. Решетчатые опоры широко применяются в строительстве открытых крановых эстакад, опор ЛЭП и высоких складских терминалов, обеспечивая надежность конструкции при сильных ветровых нагрузках.

Сталь марки 09Г2С - приоритетный материал для несущих металлоконструкций в условиях российского климата. Главное ее достоинство в сохранении высокой ударной вязкости и прочности при экстремально низких температурах - до -70 градусов. Обычная углеродистая сталь на морозе становится хрупкой и может треснуть от случайного удара или резкого изменения нагрузки.

При изготовлении колонн из 09Г2С обеспечивается безопасность объектов в северных широтах и в неотапливаемых производственных помещениях. Кроме того, данная марка обладает отличной свариваемостью и не требует предварительного подогрева при малых толщинах проката.

Использование качественной легированной стали позволяет уменьшить сечение колонн при сохранении расчетной надежности, что снижает общую нагрузку на фундамент и стоимость логистики.

Анкерные группы, заложенные в фундамент, - база для крепления колонн, и их положение должно строго соответствовать чертежам КМД. При производстве бетонных работ погрешность установки болтов не должна превышать нескольких миллиметров. Если анкеры смещены, опорная плита колонны просто не сядет на место, что потребует трудоемкой переделки узла с использованием сварки или расширения отверстий.

Для обеспечения точности на этапе заливки фундамента применяют специальные стальные шаблоны (кондукторы), которые жестко фиксируют болты в проектном положении. Проверка расположения анкеров проводится геодезистами до момента затвердевания бетона.

Идеальная разбивка анкерных групп позволяет проводить скоростной монтаж колонн прямо с колес, минимизируя время простоя дорогостоящей крановой техники и обеспечивая проектную жесткость соединения базы с основанием.

Колонны из круглых или квадратных труб имеют замкнутую внутреннюю полость, которая недоступна для визуального контроля и периодического окрашивания. При попадании влаги внутрь через неплотности в сварных швах или технологические отверстия начинается скрытый процесс ржавления, способный значительно истончить стенку металла за несколько лет.

Для предотвращения этого при изготовлении трубчатых колонн применяют технологию герметизации: торцы колонн наглухо завариваются стальными пластинами (заглушками). Это исключает доступ кислорода и конденсата внутрь стержня. В некоторых случаях внутренние поверхности могут обрабатываться ингибиторами коррозии. Если конструкция предполагает наличие отверстий для кабелей, места вводов тщательно герметизируются полимерными составами.

Полная изоляция внутренней полости является залогом долговечности легких каркасных конструкций в условиях переменной влажности.

Фахверковые колонны предназначены для крепления стенового заполнения (сэндвич-панелей, остекления) и восприятия ветровых нагрузок, передавая их на основной каркас здания. При их изготовлении используют более легкие профили по сравнению с основными несущими опорами.

Главная особенность монтажа вспомогательных колонн заключается в использовании скользящих соединений (узлов крепления к верхним поясам ферм). Это необходимо для того, чтобы при деформации основной кровли под снеговой нагрузкой фахверк не воспринимал вертикальное давление и не деформировался. Свободный ход в узле позволяет колонне перемещаться по вертикали, сохраняя при этом жесткость в горизонтальной плоскости для сопротивления ветру.

Тщательная настройка этих зазоров при установке гарантирует сохранность фасадной отделки и предотвращает перекосы оконных и дверных проемов в процессе эксплуатации здания.

Государственный стандарт устанавливает жесткие допуски на геометрические параметры изготовленных металлоконструкций. Для колонн важны отклонение по длине (не более 3 мм), кривизна стержня (не более 0,001 от длины) и неперпендикулярность торцов.

При производстве контроль осуществляется с помощью прецизионных измерительных инструментов на поверочных стендах. Несоблюдение этих норм приведет к накоплению погрешностей при сборке многоярусного каркаса: балки не будут попадать в проектные отметки, а общая геометрия здания будет нарушена.

Заводское ОТК проверяет каждое изделие на соответствие чертежам КМД перед отгрузкой. Только детали, укладывающиеся в нормативные допуски, признаются годными к эксплуатации. Наличие отметки о прохождении контроля гарантирует заказчику легкую собираемость каркаса и безопасность будущего капитального объекта.
