Изготовление опор для линий электропередачи

Для изготовления металлоконструкций опор, работающих в условиях экстремально низких температур, применяют хладостойкие низколегированные стали. Чаще всего используется сталь марки 09Г2С, которая сохраняет высокую ударную вязкость при морозах до -70 градусов Цельсия. В отличие от обычных углеродистых сталей этот сплав не становится хрупким, что исключает риск внезапного разрушения конструкции под воздействием сильных порывов ветра или тяжести льда на проводах. Для южных и центральных регионов России при производстве часто выбирают сталь Ст3пс или Ст3сп.

Выбор металла регламентируется сводом правил СП 16.13330 и зависит от расчетной температуры самой холодной пятидневки в районе строительства. Использование сертифицированного проката гарантирует долговечность магистрали и безопасность энергоснабжения стратегически важных объектов на протяжении десятилетий.

Многогранные гнутые стойки МГС - современные конструкции, изготовленные из листового металла методом продольной гибки. Основное их преимущество в компактности и эстетичности, что особенно важно для городской черты и стесненных условий вдоль дорог. Одна многогранная опора заменяет решетчатую конструкцию, требуя при этом в несколько раз меньшую площадь под фундамент.

С точки зрения производства такие опоры имеют меньше сварных швов и болтовых соединений, что повышает их общую надежность и коррозионную стойкость. Упругость металла в замкнутом многогранном профиле позволяет конструкции эффективно гасить вибрации от ветра и проводов.

Несмотря на более сложную технологию изготовления, использование МГС существенно снижает затраты на логистику и монтаж, так как опора собирается из телескопических секций без привлечения большого штата верхолазов.

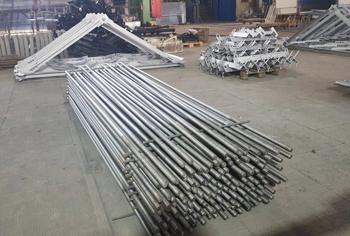

Метод горячего цинкования обеспечивает создание на поверхности стали прочного интерметаллического слоя, который защищает опору от коррозии на срок до 50 лет. В процессе изготовления готовые элементы погружают в ванну с расплавленным цинком при температуре около +450 градусов. Цинк проникает во все полости трубчатых деталей и в микротрещины швов, образуя химическую связь с железом.

Такое покрытие обладает уникальным свойством электрохимической защиты: при механическом повреждении слоя цинк окисляется первым, блокируя распространение ржавчины под покрытие. Это критически важно для высотных конструкций, так как проведение ремонтных малярных работ на ЛЭП требует отключения напряжения и связано с огромными затратами. Заводское цинкование делает опоры практически необслуживаемыми в течение всего жизненного цикла линии.

Гололедная нагрузка - один из самых разрушительных факторов для линий электропередачи. При проектировании инженеры учитывают толщину стенки льда, которая может нарастать на проводах и тросах, достигая в некоторых регионах 20 мм и более. Вес льда в сочетании с ветровым давлением создает колоссальные вертикальные и тяговые усилия на траверсы и ствол опоры.

Для расчета используют карты районирования по гололеду и нормы ПУЭ. Изготовление усиленных анкерных опор для таких зон подразумевает использование более толстого металла и установку дополнительных связей в решетке. Ошибка в расчетах на этапе производства может привести к массовому «складыванию» опор на протяжении десятков километров при первом же ледяном дожде.

Профессиональное проектирование гарантирует стабильность сети даже при аномальных погодных явлениях, предотвращая масштабные энергетические аварии.

Выбор основания зависит от массы опоры и от характеристик грунта на трассе. Самое распространенное решение для решетчатых опор - сборные железобетонные подножники грибовидной формы, которые заглубляются в почву и фиксируются обратной засыпкой. Для многогранных опор и в условиях болотистой местности часто применяют фундаменты на стальных винтовых или забивных сваях, объединенных ростверком.

При изготовлении свайных оснований на заводе учитывают нагрузки на вырыв и боковое смещение. В скальных грунтах используются анкерные крепления с заливкой полимерными составами. Точность установки закладных деталей фундамента проверяется геодезическими приборами, так как малейший перекос в основании на высоте опоры в 40 м превращается в значительное отклонение. Оно может спровоцировать опрокидывание конструкции под весом проводов.

Для защиты линии от прямых ударов молнии на самых верхних точках опор монтируются грозозащитные тросы. При изготовлении верхушки опоры предусматриваются специальные узлы крепления - тросостойки.

Трос принимает на себя электрический разряд и через тело заземленной металлической опоры отводит его в грунт. Это предотвращает перенапряжения в изоляторах и защищает трансформаторное оборудование на подстанциях.

Важное условие - надежная электрическая связь между тросом и контуром заземления в основании. Для улучшения проводимости в некоторых случаях применяют тросы со встроенным оптическим кабелем связи. Качественное проектирование молниезащиты на уровне производства металлоконструкций минимизирует количество аварийных отключений в грозовой период, обеспечивая стабильную передачу энергии промышленным и жилым потребителям.

Многогранные опоры часто состоят из секций длиной до 12 м, что требует использования специализированного транспорта. Перевозка осуществляется на длинномерных прицепах или платформах с обязательной фиксацией груза мягкими стропами для защиты оцинкованного слоя.

Важный нюанс - телескопический принцип соединения секций: при изготовлении диаметр верхней части одной секции делается чуть меньше нижней части следующей. Это позволяет вкладывать секции друг в друга для экономии места при перевозке. На производстве каждая секция снабжается временными ребрами жесткости внутри торцов, чтобы избежать овальности профиля при затягивании крепежных ремней.

Грамотная организация логистики позволяет доставлять элементы опор на удаленные участки трасс без повреждения геометрии тонкостенных стоек, что необходимо для последующей качественной сборки стыков.

Современные экологические стандарты требуют оснащения опор ЛЭП птицезащитными устройствами ПЗУ. Пернатые часто используют траверсы опор для отдыха и строительства гнезд, что может стать причиной их гибели от коротких замыканий.

При изготовлении конструкций на горизонтальные элементы устанавливают специальные полимерные экраны или шипы, которые препятствуют посадке птиц в опасных зонах вблизи изоляторов. Также применяют диэлектрические колпаки на штыревые изоляторы.

Профессиональное производство опор включает разработку узлов крепления для таких защитных систем. Это не только сохраняет биологическое разнообразие региона, но и значительно повышает надежность электросетей, не допуская отключений, вызванных деятельностью животных. Такие меры особенно актуальны для линий, проходящих через заповедные зоны и миграционные пути.

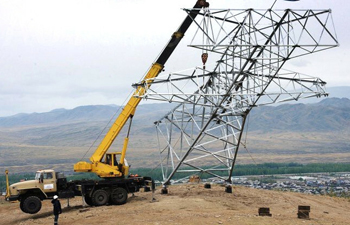

Метод наращивания применяется в труднодоступных местах, где невозможно использовать тяжелые автокраны. Например, в лесных массивах или горах. Суть технологии заключается в постепенном подъеме собранных секций с помощью переставной падающей стрелы или вертолета.

При изготовлении опор для такого типа монтажа инженеры предусматривают усиленные узлы сопряжения и специальные направляющие ловители на стыках. Каждая деталь должна иметь идеально выверенный вес, соответствующий грузоподъемности монтажных механизмов. Процесс требует ювелирной точности от рабочих-верхолазов и безупречного совпадения болтовых отверстий.

Заводская подготовка конструкций для ручного наращивания включает детальную маркировку каждого болта и планки, что позволяет сократить время нахождения людей на высоте и обеспечивает безопасность работ в сложных погодных условиях.

Трубчатые опоры ЛЭП имеют замкнутую внутреннюю полость, которая подвержена риску подкровельной коррозии из-за конденсата. Если при изготовлении не обеспечить полную герметичность сварных швов, влага будет проникать внутрь при каждом изменении температуры воздуха. Постоянная сырость внутри трубы способна истончить металл до критических значений за несколько лет эксплуатации, что визуально заметить невозможно.

На производстве торцы труб закрывают герметичными заглушками, а все стыковые соединения проверяют на плотность методом керосиновой пробы или ультразвука. В некоторых случаях внутреннюю поверхность обрабатывают ингибиторами коррозии.

Исключение доступа кислорода и влаги внутрь стоек гарантирует сохранение расчетной прочности опоры в течение всего срока службы, избавляя энергетиков от риска внезапного обрушения магистрали.

Журнал монтажа - основной документ, фиксирующий правильность возведения сооружения на объекте. В него записывают данные о глубине погружения фундаментов и о результатах проверки вертикальности каждой опоры с помощью тахеометра. Обязательно фиксируют фактический момент затяжки болтовых соединений на фланцах и траверсах. Туда же вносят сведения о качестве антикоррозийного покрытия после завершения сборки: любые царапины, полученные при монтаже, должны быть восстановлены методом холодного цинкования. Важный раздел - акт освидетельствования скрытых работ по устройству контура заземления.

Полная прозрачность процесса монтажа позволяет подтвердить соответствие объекта проекту КМД и требованиям промышленной безопасности, что необходимо для получения разрешения на подачу высокого напряжения в линию.

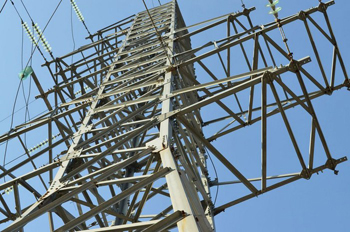

Конструкция траверсы (горизонтальной перекладины опоры) напрямую зависит от используемой системы изоляции. При изготовлении опор для фарфоровых или стеклянных изоляторов требуются мощные узлы крепления, способные выдержать значительный вес гирлянд.

Современные полимерные изоляторы намного легче, что позволяет облегчить конструкцию самой траверсы и снизить металлоемкость всей опоры. Но полимеры требуют специфических способов фиксации для предотвращения излома при раскачивании проводов.

Инженеры на этапе проектирования рассчитывают вылет траверсы исходя из класса напряжения линии, чтобы обеспечить безопасное расстояние от проводов до тела опоры при сильных порывах ветра. Использование качественных изоляционных систем в паре с правильно спроектированными металлическими элементами гарантирует отсутствие утечек тока и надежную работу ЛЭП в любых климатических зонах.
