Изготовление куполов

Проектирование купола требует сложнейших аэродинамических расчетов, так как его форма значительно отличается от плоских кровель. Инженеры учитывают не только равномерное давление снега, но и возможность образования несимметричных снеговых мешков при сильном ветре. Сферическая поверхность обладает отличной обтекаемостью, что снижает ветровую нагрузку, но создает значительные подъемные силы.

При изготовлении каркаса учитываются нормы СП 20.13330.2016 для конкретного климатического региона. Все элементы проверяются на устойчивость к деформациям и потерю жесткости. Использование современного программного обеспечения позволяет смоделировать поведение купола при ураганных порывах ветра и критическом накоплении наледи.

Точный расчет гарантирует, что металлическая основа выдержит колоссальный вес облицовки и внешние воздействия без риска обрушения или изменения геометрии.

При производстве кровельных карт для куполов применяются две основные техники художественной укладки. Облицовка «в шашку» предполагает использование квадратных или ромбовидных пластин, соединенных между собой лежачим фальцем. Это обеспечивает плоское, герметичное и визуально строгое покрытие.

Метод «в чешую» более сложен в исполнении: пластины имеют полукруглую или лепестковую форму и накладываются друг на друга внахлест с объемным выносом. Это создает эффект рыбьей чешуи, придавая куполу дополнительный рельеф и игру света.

С технической точки зрения «чешуя» лучше отводит воду на крутых участках свода, но требует большего расхода металла. Оба способа позволяют облицовывать поверхности любой кривизны без зазоров. Выбор зависит от архитектурного стиля здания и желаемого визуального объема конструкции.

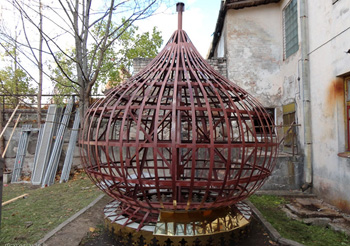

Каркас купола не обслуживается, доступ к нему после финишной облицовки практически закрыт. Использование нержавеющей стали марок AISI 304 или 316 - единственный способ гарантировать долговечность силовой конструкции на срок более ста лет.

Обычный черный металл даже под слоем краски рано или поздно начинает ржаветь из-за образования конденсата внутри купола. Коррозия каркаса ведет к его ослаблению и перекосу всей формы, что вызывает разгерметизацию внешних швов.

Нержавеющая сталь полностью инертна к влаге и не требует периодического подкрашивания. При изготовлении каркаса методом аргонодуговой сварки получается монолитная и легкая решетка, способная выдерживать огромные нагрузки при минимальном собственном весе, что критично для снижения давления на несущие стены и фундамент здания.

Металлические купола подвержены интенсивному образованию конденсата из-за разницы температур внутри и снаружи. Влага, скапливающаяся на внутренней стороне облицовки, может разрушать крепеж и провоцировать развитие грибка на элементах основания.

Для борьбы с этим на этапе изготовления в конструкции предусматриваются вентиляционные продухи. Обычно они располагаются в нижней части купола (приток) и в районе «яблока» под крестом или шпилем (вытяжка). Воздух циркулирует по каналам между каркасом и кровельными картами, естественным путем удаляя излишки влаги. В сложных инженерных системах могут устанавливаться дефлекторы или принудительные вытяжные системы.

Качественно спроектированная вентиляция является залогом сохранения эстетичного вида внутреннего убранства здания и предотвращает коррозию металлических узлов крепления.

Изготовление куполов диаметром более 4 м требует их разделения на сегменты для возможности перевозки. Цельная конструкция - негабаритный груз, транспортировка которого по дорогам общего пользования сопряжена с огромными затратами на разрешения и сопровождение.

На заводе купол собирают полностью для проверки точности, а затем маркируют и разбирают на «лепестки» или четверти. Секции упаковывают в специальные деревянные ложементы, исключающие деформацию тонкостенной облицовки при тряске. Важно защитить декоративное покрытие, особенно нитрид титана, от механических царапин.

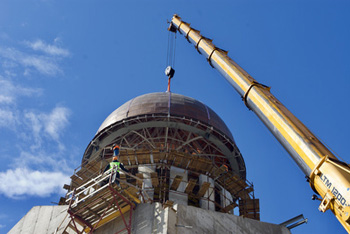

На объекте монтажники проводят укрупнительную сборку по заводской маркировке, восстанавливая идеальную сферическую форму. Правильная логистика позволяет доставлять сложные архитектурные элементы на большие расстояния без потери качества и точности сопряжения деталей.

Металлический купол оказывает на стены здания значительные распирающие и вертикальные нагрузки. Перед монтажом необходимо устройство монолитного железобетонного или стального опорного кольца (мауэрлата).

При изготовлении основания учитывают закладные детали, положение которых должно быть выверено до миллиметра. Опорная поверхность обязана быть идеально горизонтальной, иначе купол встанет с перекосом, что приведет к неравномерному распределению напряжений и риску разрыва облицовочных швов. Для центровки конструкции на объекте используются геодезические приборы. После установки и выравнивания опорные узлы привариваются к закладным или фиксируются анкерными болтами высокой прочности.

Качественная подготовка посадочного места гарантирует устойчивость сооружения к сейсмическим нагрузкам и ураганным порывам ветра.

Центральный вертикальный стержень (шток) - главная силовая ось купола, на которую приходится максимальная нагрузка в верхней точке. К нему сходятся все несущие ребра каркаса. При изготовлении штока используют толстостенные трубы или цельнометаллические стержни из нержавеющей стали.

Основная функция штока - надежное удержание навершия в виде креста, шпиля или декоративной фигуры. Учитывая огромную парусность таких элементов, шток рассчитывается на значительные изгибающие моменты.

Нижняя часть штока жестко фиксируется к силовым поясам каркаса, а в некоторых случаях уходит глубоко вниз к межэтажным перекрытиям. Это предотвращает вибрацию навершия и его наклон со временем.

Профессиональное исполнение центрального узла гарантирует вертикальность и стабильность главного символа здания при любых погодных условиях.

Купол часто становится самой высокой точкой местности, что делает его естественной мишенью для ударов молнии. Поскольку конструкция выполнена из металла и часто покрыта токопроводящим нитридом титана, создание надежного контура заземления обязательно.

При изготовлении все элементы каркаса и облицовки объединяют в единую электрическую цепь с помощью гибких медных перемычек. Центральный шток выступает в роли естественного молниеприемника или служит базой для установки отдельного стержня. Токоотводы прокладывают внутри конструкции или по стенам здания и соединяются с заземляющим устройством в грунте.

Правильно спроектированная молниезащита предотвращает риск возгорания, защищает электронные системы храма или офиса и обеспечивает безопасность людей, находящихся под сводом. Регулярная проверка сопротивления контура является необходимым условием эксплуатации объекта.

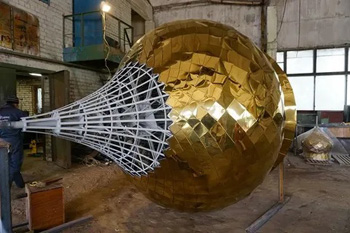

Нитрид титана - современное высокотехнологичное покрытие, наносимое на листы нержавеющей стали методом вакуумно-плазменного напыления. По сравнению с натуральным золотом этот материал обладает колоссальной механической прочностью и твердостью. Его практически невозможно поцарапать при монтаже или очистке купола от снега.

При изготовлении куполов использование нитрида титана в десятки раз дешевле применения сусальной фольги, при этом визуально покрытия практически идентичны. Слой нитрида титана толщиной в несколько микрон не тускнеет от промышленных выбросов и кислотных дождей.

Срок службы такого покрытия достигает пятидесяти лет без признаков выцветания. Это делает технологию приоритетной для массового храмового строительства и реставрации, обеспечивая великолепный внешний вид при значительной экономии бюджета.

Восстановление исторических куполов требует максимальной точности воспроизведения их исходной формы. Использование лазерного 3D-сканирования позволяет получить цифровое облако точек, в точности повторяющее все изгибы и деформации старого купола.

На основе этих данных инженеры создают трехмерную модель нового металлического каркаса. Это исключает ошибки ручного замера и позволяет изготовить новый купол, который идеально встанет на историческое основание. В процессе проектирования можно также выявить причины разрушения старой конструкции и усилить уязвимые места.

Технология 3D-моделирования при изготовлении куполов позволяет заранее рассчитать раскрой облицовочных карт, сводя к минимуму подгонку на высоте. Это значительно сокращает сроки реставрационных работ и гарантирует сохранение уникального архитектурного наследия.

Производство купольных конструкций для частного домостроения имеет свою специфику в области теплотехники. В отличие от церковных куполов жилая сфера требует обязательного утепления.

При изготовлении таких объектов используют металлические коннекторы и каркасы с терморазрывом для исключения мостиков холода. В качестве облицовки часто применяют сэндвич-панели или многослойные системы с напыляемым пенополиуретаном. Важно обеспечить идеальную герметичность всех узлов, так как любая протечка в жилом помещении приведет к порче отделки. Сферическая форма дома обеспечивает естественную циркуляцию воздуха и снижение затрат на отопление на 30 процентов за счет отсутствия углов.

Качественное производство элементов каркаса позволяет собрать такой дом за несколько недель, получая уникальное пространство с высокими потолками и панорамным остеклением.

Идеальная симметрия купола возможна только при полной идентичности всех элементов его каркаса и облицовки. На производстве для изготовления ребер используются специализированные гибочные шаблоны и ЧПУ-станки, обеспечивающие повторяемость радиуса кривизны до миллиметра.

Контроль геометрии проводится на проверочных стендах, имитирующих опорное кольцо. Каждый лепесток должен точно попадать в пазы без применения физической силы. Малейшее отклонение в одном сегменте приведет к накоплению ошибки по всей окружности, из-за чего купол получится яйцевидным или смещенным относительно оси.

На этапе технического контроля проверяется также качество сварных соединений и целостность защитно-декоративного слоя. Только после успешной контрольной сборки в цехе изделие признается годным к отгрузке, что гарантирует легкий и быстрый монтаж на объекте заказчика.

Сферическая форма обладает уникальным свойством фокусировать звуковые волны, что может привести к появлению нежелательных эффектов, например, эха или «шепчущей галереи». При проектировании куполов для общественных зданий и концертных залов инженеры-акустики учитывают эти нюансы.

На этапе изготовления внутренняя поверхность купола может снабжаться звукопоглощающими панелями или иметь перфорированную структуру. Это позволяет рассеивать звук и обеспечивать его равномерное распределение по залу. Если купол является частью храма, его геометрия рассчитывается так, чтобы голос чтеца или пение хора были отчетливо слышны в любой точке помещения без использования усилительной аппаратуры.

Профессиональное проектирование акустической среды превращает металлическую конструкцию в идеальный резонатор, повышая функциональную ценность и комфорт эксплуатации архитектурного объекта.
