Шахтные печи

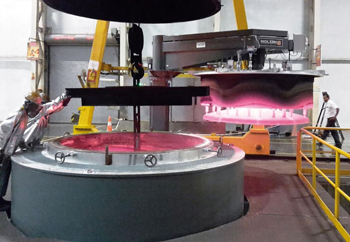

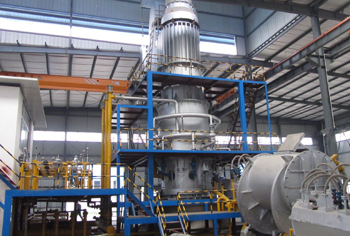

Крышки шахтных печей имеют значительный вес из-за толстого слоя футеровки, поэтому их перемещение осуществляют с помощью мощных электромеханических или гидравлических приводов. В небольших установках часто применяют поворотный кронштейн, который приподнимает люк и отводит его в сторону по дуге для открытия доступа к камере.

Крупные промышленные агрегаты снабжают откатными механизмами на рельсах, потому что такая схема позволяет полностью освободить пространство над шахтой для работы цехового крана. Приводную систему монтируют на отдельной раме, которая исключает передачу вибраций на корпус печи во время маневров. Все подвижные узлы снабжают концевыми выключателями, которые останавливают движение в крайних точках и предотвращают столкновение элементов конструкции.

Безопасность работы оператора обеспечивают стопорные устройства, которые удерживают многотонный узел в открытом состоянии даже при внезапном падении давления в гидросистеме. Поверхность фланца и крышки проходят фрезерную обработку для получения идеальной плоскости соприкосновения, так как любой перекос вызовет утечку тепла.

Песочный затвор создает герметичное соединение между подвижной крышкой и корпусом печи, когда острая металлическая кромка люка погружается в слой наполнителя. Желоб заполняют чистым кварцевым песком или мелкозернистым шамотом, которые сохраняют свойства при длительном воздействии температуры до +900℃. Такая преграда полностью исключает выход раскаленных газов наружу и предотвращает подсос холодного воздуха в рабочую камеру.

Наполнитель работает как эластичный уплотнитель, потому что он легко компенсирует тепловое расширение стального кожуха без потери плотности стыка. Для предотвращения пыления материала в цехе желоб снабжают боковыми экранами, которые удерживают частицы песка внутри конструкции. Эффективность затвора проверяют визуально - по отсутствию марева над периметром закрытой шахты.

Обслуживание узла включает периодическое разрыхление песка и его очистку от окалины, которая осыпается с крышки при загрузке. Если наполнитель спечется в твердую массу, крышка не сможет опуститься до конца, и тогда герметичность системы нарушится. Глубина погружения ножа в песок составляет 50–80 мм, чего достаточно для создания надежного сопротивления потоку газов.

Мощный центробежный вентилятор в нижней или верхней части камеры создает интенсивную циркуляцию воздуха, и она обеспечивает высокую равномерность температурного поля. В глубоких шахтах естественная конвекция не справляется с распределением тепла, поэтому без принудительного обдува разница между верхом и низом садки может достигать 50℃.

Импеллер направляет потоки газа вдоль нагревательных элементов, где они забирают энергию и переносят ее к центру загрузки. Такое активное движение среды ускоряет прогрев массивных заготовок в два раза и гарантирует стабильность механических свойств металла по всему объему. Лопасти изготавливают из жаропрочных сплавов, которые сохраняют балансировку и жесткость при вращении в разогретой атмосфере.

Для защиты двигателя от перегрева вал выводят наружу через систему водяного охлаждения и тепловые экраны. Скорость вращения можно менять с помощью частотного регулятора, когда технология требует разной интенсивности обдува на стадиях нагрева и выдержки. В печах с контролируемой средой вентилятор помогает быстро распределить рабочие газы, что важно для процессов газовой цементации или азотирования.

Нагревательные элементы в шахтных печах размещают на боковых стенках камеры несколькими независимыми зонами по высоте. Это необходимо для точной компенсации теплопотерь. Каждая зона имеет свой цифровой контроллер и отдельный температурный датчик, который следит за состоянием воздуха в конкретном секторе. Нижние группы ТЭНов обычно делают более мощными, потому что холодный воздух всегда скапливается в донной части печи.

Такая схема позволяет выровнять температурный градиент и создать стабильное тепловое поле по всей глубине шахты, которая может достигать 5–10 м. Нагреватели крепят на керамических трубках или крючках, чтобы обеспечить свободное излучение энергии в сторону обрабатываемых металлических деталей.

Между витками спиралей оставляют зазоры для исключения их перегрева, так как плотная намотка ведет к быстрому перегоранию нихрома. В печах с очень большой глубиной устанавливают дополнительные подовые нагреватели, защищенные литыми плитами от механических повреждений при падении мелких предметов.

Конструкция с выдвижным стаканом предполагает наличие герметичной металлической реторты, которую можно целиком извлекать из печи для быстрой разгрузки и охлаждения. Такая схема позволяет проводить термическую обработку в строго контролируемой газовой среде без контакта заготовок с футеровкой или воздухом цеха.

Стакан изготавливают из жаропрочной стали толщиной 10–15 мм, и он выдерживает многократные циклы нагрева до +1100℃ без потери герметичности. Пока одна реторта остывает на специальном стенде, в разогретую шахту опускают вторую емкость с новой партией металла. Это значительно повышает производительность оборудования, так как сама печь не требует полного охлаждения между операциями.

Реторта снабжена собственным фланцем с уплотнениями и системой подачи технологических газов, которые подключают через быстроразъемные муфты. Применение стакана исключает обезуглероживание поверхности деталей и позволяет получать идеально чистый металл после светлого отжига. Донная часть емкости имеет усиленное основание, которое воспринимает вес садки и передает его на опорные узлы станины.

Для термообработки длинных валов и колонн используют специальные подвесные приспособления, которые позволяют удерживать деталь в строго вертикальном положении за один из торцов. Когда заготовка висит под действием собственного веса, риск ее изгиба и поводки при нагреве снижается до минимальных значений по сравнению с горизонтальной укладкой.

Центровку обеспечивают направляющие люнеты или кольца в верхней части шахты, которые исключают раскачивание груза при работе циркуляционных вентиляторов. Крепежные элементы, изготовленные из литых жаропрочных сплавов, имеют высокую ударную вязкость для надежной фиксации тяжелого проката. Точное положение детали в камере гарантирует равномерное омывание поверхности газами и симметричный прогрев со всех сторон.

Для фиксации используют резьбовые адаптеры или захваты типа «хомут», которые настраивают под конкретный диаметр шеи вала перед загрузкой. Если деталь имеет переменное сечение, для исключения вибраций длинного хлыста применяют многоярусные подвески с промежуточными опорами. Все элементы оснастки проходят регулярную проверку на наличие термических трещин.

Верхний фланец шахтной печи испытывает постоянное воздействие восходящих потоков горячего воздуха, поэтому его снабжают встроенной водяной рубашкой для защиты уплотнений. Жидкость циркулирует по замкнутому контуру внутри стального кольца и отводит лишнее тепло, поддерживая температуру металла в зоне затвора на уровне +40–60℃. Это необходимо для сохранения эластичности резиновых прокладок и предотвращения деформации массивной рамы, на которую опирается тяжелая крышка.

Без принудительного охлаждения фланец быстро перегреется, что приведет к нарушению герметичности и утечке технологических газов в помещение цеха. Датчики протока и температуры постоянно следят за состоянием системы и блокируют нагрев при любой неисправности насоса.

Для подключения воды используют гибкие шланги в металлической оплетке, и они не боятся случайных ударов и воздействия инфракрасного излучения. В зимний период систему снабжают подогревом или заполняют антифризом, чтобы исключить замерзание труб при длительных простоях в неотапливаемом здании. Поверхность фланца имеет антикоррозийное покрытие, которое защищает металл от воздействия влаги и конденсата из рабочей камеры.

Для массовой обработки мелких деталей в шахтных печах применяют многоярусные корзины, которые собирают из жаропрочной нержавеющей стали марок AISI 310 или 20Х23Н18. Каркас конструкции выполняют из толстого прутка или литья, а стенки ярусов делают сетчатыми для обеспечения свободного доступа горячих газов к каждой заготовке. Материал обладает отличной сопротивляемостью к циклической усталости, поэтому оснастка выдерживает сотни погружений в раскаленную камеру без разрушения сварных швов.

Дно каждой секции усиливают ребрами жесткости, и они предотвращают прогиб сетки под тяжестью металла при температуре +850℃. Использование штатных контейнеров позволяет максимально плотно загрузить объем печи и повысить общую эффективность термического участка.

Стыковочные узлы ярусов снабжают замками или направляющими пазами, которые гарантируют устойчивость всей стопы при перемещении тельфером. Вес оснастки обязательно учитывают при расчете мощности нагревателей, так как прогрев пустой корзины потребляет значительную часть энергии. Поверхность стали проходит дробеструйную обработку для удаления заусенцев и чешуек окалины, которые могут испортить внешний вид готовых деталей.

В герметичных шахтных печах при нагреве происходит быстрое расширение газов, поэтому для защиты корпуса устанавливают автоматические клапаны сброса избыточного давления. Механическое устройство, настроенное на порог 0,05–0,2 бар, мгновенно открывается при превышении безопасного уровня, выпуская часть атмосферы в вытяжную систему. Это предотвращает деформацию стальных панелей кожуха и защищает песочный затвор от выдавливания наполнителя из желоба.

Клапан имеет простую пружинную или грузовую конструкцию, которая работает без электричества и гарантирует надежность в аварийных ситуациях. Выходной патрубок снабжают огнепреградителем для исключения воспламенения паров масла при контакте с кислородом воздуха.

Параллельно с механикой работает электронный датчик давления, который передает данные на пульт управления и регулирует работу газовой рампы. Автоматика может плавно открывать дренажный клапан на ранних этапах нагрева, чтобы поддерживать стабильный состав атмосферы внутри камеры. Если давление упадет ниже нормы, система подаст сигнал о нарушении герметичности и заблокирует подачу активных газов.

Направляющие экраны (диффузоры) изготавливают из тонких листов жаропрочной стали и устанавливают между нагревателями и зоной расположения заготовок. Они формируют замкнутый контур для движения воздушных потоков, которые нагнетает циркуляционный вентилятор, и исключают появление мертвых зон.

Газ проходит вдоль ТЭНов, нагревается и направляется в нижнюю часть шахты, откуда поднимается сквозь садку деталей к заборному окну импеллера. Такая схема обеспечивает равномерный обдув металла со всех сторон и повышает скорость теплопередачи втрое по сравнению с естественной конвекцией. Экраны также защищают футеровку от механических повреждений при случайном соприкосновении с корзинами во время загрузки и выгрузки.

Крепление листов выполняют с помощью болтов через тепловые зазоры, которые позволяют металлу свободно расширяться при нагреве до +950℃. Поверхность диффузора отражает инфракрасное излучение обратно к центру печи, что снижает тепловую нагрузку на огнеупорный кирпич и продлевает ресурс изоляции. Если экран деформируется или прогорит, траектория потока изменится, и тогда в камере возникнут зоны недогрева, которые приведут к браку продукции. Очистка панелей от налета копоти и окалины сохраняет высокую эффективность теплообмена.

Легковесный огнеупорный кирпич обладает в 3–4 раза меньшей теплопроводностью по сравнению с обычным шамотом, что позволяет значительно снизить толщину и вес стенок печи. Малая плотность материала уменьшает тепловую инерцию оборудования, что дает возможность камере прогреваться и остывать в несколько раз быстрее. Такая характеристика важна для циклической работы, когда за одну смену требуется провести разные процессы термообработки с изменением температуры.

Применение легких кирпичей снижает общую массу шахтной установки, и это упрощает ее монтаж без подготовки массивного армированного фундамента глубокого заложения. Экономия электроэнергии достигает 25% за счет того, что печь не тратит лишнюю мощность на прогрев собственного массивного каркаса.

Внутренняя поверхность футеровки имеет пористую структуру, которая отлично поглощает звуковые волны от работы мощных вентиляторов и делает эксплуатацию тихой. Легковесный кирпич легко поддается механической обработке, что позволяет прорезать в нем точные пазы для установки держателей нагревательных спиралей и термопар. Но этот материал обладает меньшей механической прочностью, поэтому в зонах возможного контакта с корзинами его обязательно защищают стальными экранами.
