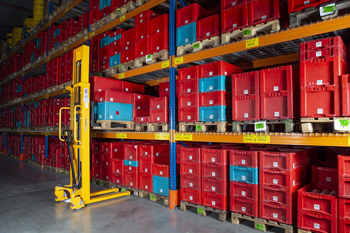

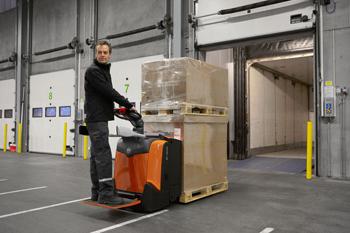

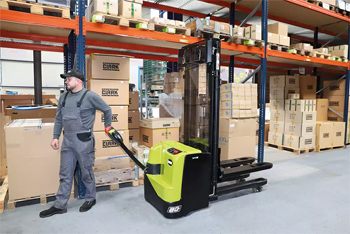

Штабелеры

Наклон мачты вперед или назад позволяет надежно фиксировать поддон на вилах во время его транспортировки по складу. Когда груз отклоняют в сторону корпуса, центр тяжести всей машины смещается к опорным колесам, и эта манипуляция предотвращает риск опрокидывания техники при резкой остановке. Функция необходима для работы на неровных полах, потому что даже минимальный люфт может привести к падению тяжелых метизов или заготовок. Отрицательный угол наклона упрощает извлечение вил из пазов паллеты, когда ее устанавливают на верхний ярус стеллажа. Управление процессом осуществляют через гидравлические цилиндры, которые плавно меняют геометрию подъемного устройства по команде с пульта.

Специальные клапаны в системе блокируют самопроизвольное изменение угла при внезапном падении давления в магистрали. Жесткая фиксация мачты в вертикальном положении обеспечивает высокую точность при штабелировании продукции на высоте свыше 6 м. Механизм изготавливают из легированной стали с защитой от коррозии, чтобы шарниры сохраняли подвижность в условиях влажных складов. Регулярная проверка пальцев и втулок цилиндров наклона гарантирует отсутствие перекосов вил под нагрузкой в несколько тонн.

Для эксплуатации штабелера на гладком бетонном полу выбирают колеса с контактным слоем из полиуретана, потому что этот материал обладает идеальным сочетанием износостойкости и эластичности. Полиуретановый обод эффективно гасит мелкие вибрации при движении и не оставляет темных следов на полированной поверхности цеха.

Внутри узла устанавливают прецизионные шариковые подшипники закрытого типа, которые защищают механизм от попадания абразивной пыли и стружки. Такие колеса сохраняют форму под статическим давлением тяжелого груза до 2 т и обеспечивают минимальное сопротивление качению. Твердость материала обычно составляет 92-95 по Шору, что позволяет технике плавно преодолевать стыки напольных плит без ударов по раме.

Шины из нейлона или полиамида выбирают для работы на участках с агрессивными химическими средами или в цехах гальваники, так как они полностью инертны к маслам и кислотам. Нейлон отличается высокой жесткостью, поэтому перемещение груженой машины требует от человека меньше физических усилий. Но такие колеса создают больше шума и могут вызывать ускоренный износ некачественного бетонного покрытия. Для неровных полов с выбоинами иногда используют шины из вулканизированной резины, которые работают как демпферы и берегут гидравлику от тряски.

При подъеме грузовой каретки выше определенной отметки устойчивость штабелера снижается, потому что плечо рычага увеличивается и опрокидывающий момент возрастает. Производители указывают остаточную грузоподъемность в специальных таблицах, которые размещают на корпусе машины для постоянного контроля.

Если на уровне пола механизм поднимает 2 т, то на высоте 10 м этот показатель может упасть до 500 кг из-за риска потери баланса. Электроника современных моделей автоматически ограничивает скорость перемещения мачты, когда груз находится в верхней точке пути. Подобная мера предотвращает раскачивание всей конструкции и защищает стеллажи от случайных ударов тяжелыми металлическими поддонами.

Смещение центра тяжести груза относительно оси вил также сильно влияет на стабильность всей системы в пространстве. Инженеры рассчитывают геометрию опорных консолей так, чтобы они принимали на себя основную нагрузку при штабелировании материалов. Применение систем активной стабилизации позволяет технике сохранять рабочие параметры на больших высотах без установки громоздких противовесов.

Функция выдвижения вил позволяет штабелеру работать со стеллажами двойной глубины, когда поддоны устанавливают в два ряда. Гидравлический механизм раздвигает рычаги пантографа, и каретка смещается вперед на расстояние до 1000 мм и более без перемещения шасси. Такая возможность повышает плотность хранения на складе, так как количество проходов для техники сокращается в 1.5 раза.

Привод выдвижения снабжают мощными цилиндрами, которые обеспечивают плавность хода и точное позиционирование груза над полкой. В конструкции используют износостойкие пластиковые скользуны, которые уменьшают трение и предотвращают повреждение лакокрасочного покрытия стальных направляющих.

Система управления блокирует функцию выдвижения, если масса груза превышает допустимые значения для текущего вылета стрелы. Это предотвращает деформацию рамы и защищает штабелер от опрокидывания вперед при максимальном выдвижении каретки. Гидрозамки на цилиндрах удерживают вилы в заданном положении при случайном обрыве шлангов или при падении давления в системе.

Пропорциональное управление позволяет плавно менять скорость подъема и опускания вил в зависимости от степени нажатия на рычаг или джойстик. Электронный контроллер регулирует частоту вращения двигателя насоса или угол открытия клапанов, что обеспечивает идеальную точность позиционирования груза. Это необходимо для деликатной установки тяжелых и дорогих деталей станков на полки стеллажей с погрешностью до нескольких миллиметров.

Отсутствие резких стартов и остановок снижает динамические нагрузки на гидравлические цилиндры и предотвращает раскачивание мачты на большой высоте. Плавный ход каретки исключает падение мелких изделий с поддона при начале движения подъемного механизма.

Данная технология также позволяет реализовать функцию мягкой посадки, когда скорость опускания автоматически снижается при приближении вил к полу. Подобная автоматизация бережет раму штабелера и напольное покрытие от ударных нагрузок, продлевая срок службы всей машины. Оператор может выполнять несколько операций одновременно, например, совмещать подъем с поворотом корпуса, что ускоряет производственный цикл.

Для эксплуатации техники в морозильных камерах или на неотапливаемых складах проводят специальную низкотемпературную подготовку всех узлов. В гидравлическую систему заливают синтетическое масло с низкой вязкостью, которое не густеет при температуре до -30℃ и сохраняет текучесть. Все электрические контакты и платы покрывают слоем специального лака для защиты от коррозии при образовании конденсата.

В кабине оператора устанавливают автономные обогреватели и двойные стекла с подогревом, чтобы обеспечить нормальный обзор и комфортные условия труда. Использование морозостойких уплотнений в гидроцилиндрах предотвращает течи масла и потерю давления в подъемном механизме.

Аккумуляторные батареи снабжают термоизоляцией или системами активного подогрева, так как при сильном холоде их емкость резко падает. Все металлические поверхности обрабатывают антикоррозийными составами, которые препятствуют образованию ржавчины от талого снега и дорожных реагентов. После выхода из холодной зоны штабелер должен пройти процедуру оттаивания в сухом помещении, чтобы с электронных блоков испарилась лишняя влага.

Устойчивость штабелера без использования тяжелого противовеса обеспечивают длинные опорные консоли, которые располагаются непосредственно под вилами. Эти лапы имеют низкий профиль и снабжены небольшими роликами, которые принимают на себя основной вес груза во время его подъема.

Центр тяжести паллеты с металлом всегда находится внутри опорного контура машины, что физически исключает риск опрокидывания вперед. Подобная конструкция делает технику максимально легкой и маневренной, позволяя ей работать на межэтажных перекрытиях с ограниченной несущей способностью. Для сопротивления точечному давлению колеса опорных лап изготавливают из высокопрочной стали или жесткого полиуретана.

Для работы со стандартными европаллетами используют консоли с фиксированным расстоянием, которые заезжают в пазы поддона снизу. Существуют модели с раздвижными опорами — страддл-штабелеры, и они обхватывают груз снаружи, что позволяет поднимать закрытые паллеты или широкие заготовки. Узкое шасси обеспечивает минимальный радиус разворота, позволяя технике маневрировать в проходах шириной менее 2.5 м. Все элементы опорной рамы сваривают из толстостенного стального профиля, который не деформируется под весом 2 т.

Свободный ход вил - функция подъемного механизма, которая позволяет поднимать каретку без выдвижения внутренних секций мачты вверх. Такая возможность обеспечивается специальным центральным гидроцилиндром, который перемещает вилы до тех пор, пока они не достигнут верхней точки первой секции. Это необходимо для работы внутри помещений с низкими потолками, в фурах или железнодорожных вагонах, где габаритная высота техники не должна меняться.

Оператор может штабелировать грузы в два яруса в условиях ограниченного пространства над головой без риска повреждения кровли или освещения. Свободный ход значительно повышает универсальность штабелера, позволяя ему выполнять задачи погрузчика в тесных зонах.

На мачтах типа дуплекс и триплекс высота свободного хода может достигать 1.5м и более - в зависимости от модели оборудования. Наличие этой функции требует установки дополнительных гидравлических шлангов и роликов внутри мачты, что усложняет конструкцию и немного перекрывает обзор. При достижении предельной точки свободного хода автоматически подключаются внешние цилиндры, и тогда секции начинают выдвигаться в стандартном режиме.

Автоматический контроль темпа движения в поворотах обеспечивает электронный датчик угла поворота рулевого колеса. Когда радиус разворота уменьшают, контроллер мгновенно ограничивает обороты тягового двигателя для предотвращения опрокидывания техники под действием центробежной силы. Эта мера безопасности сохраняет устойчивость тяжелых металлических заготовок на вилах, так как система исключает резкие боковые крены мачты.

Программное обеспечение учитывает текущую высоту подъема каретки и автоматически корректирует порог замедления. Чем выше располагают поддон с металлом, тем сильнее электроника ограничивает скорость маневрирования в узких проходах склада.

Система также взаимодействует с датчиками нагрузки для обеспечения идеального баланса между скоростью работы и безопасностью. В современных моделях штабелеров устанавливают гироскопические сенсоры, и они фиксируют малейшее отклонение корпуса от вертикали. Если риск потери устойчивости становится реальным, автоматика полностью блокирует движение до выравнивания колес.

Жесткая стальная конструкция на каретке штабелера служит для надежного удержания высоких стопок заготовок и предотвращает их смещение. Этот элемент исключает случайное падение мелких деталей или коробок в сторону корпуса при резком торможении или изменении угла наклона мачты. Решетку сваривают из толстостенных труб или массивных полос металла, потому что она должна выдерживать прямые удары от груза массой до 2 т.

Высота ограждения обычно составляет от 1000 до 1500 мм, что позволяет безопасно перемещать негабаритные пачки листового металла. Сквозная структура рамы обеспечивает хороший обзор рабочей зоны и не мешает точному позиционированию вил внутри стеллажной системы.

Крепление решетки выполняют при помощи мощных болтовых соединений, которые позволяют быстро демонтировать узел для обслуживания гидравлических шлангов. Поверхность металла покрывают порошковой краской ярких цветов для улучшения видимости габаритов оборудования в затемненных зонах склада. Наличие этого защитного приспособления считают обязательным требованием при работе со штучными материалами, которые имеют склонность к рассыпанию.

Многофункциональная рукоятка управления объединяет в себе все органы контроля тягой, подъемом и системами безопасности подъемника. На голове штанги располагают эргономичные клавиши-бабочки, которые позволяют плавно регулировать направление и скорость движения большим пальцем руки. Кнопки управления гидравликой имеют тактильный рельеф для безошибочного выбора функции без визуального контроля в процессе маневрирования.

В центральной части монтируют массивную клавишу аварийного реверса, и она мгновенно меняет направление хода при соприкосновении с телом человека. Этот механизм предотвращает зажатие персонала между штабелером и стеной или стеллажом в стесненных условиях цеха металлообработки.

Рукоятку снабжают функцией «ползучего хода», которую активируют при вертикальном положении штанги для маневров в очень узких пространствах. Длинное плечо рычага снижает физическую нагрузку на кисть и обеспечивает высокую точность руления тяжелой машиной массой свыше 3 т. Внутри штанги прокладывают жгуты проводов в защитной оплетке, которые выдерживают миллионы циклов изгиба без обрыва жил. Корпус органов управления изготавливают из ударопрочного пластика с антискользящим покрытием для комфортной работы в перчатках.
