Печи для непрерывных процессов

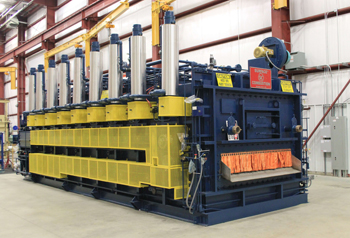

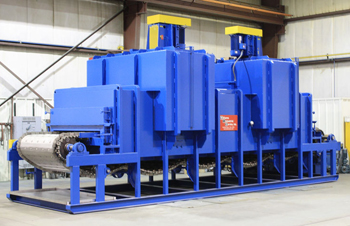

Сетчатые полотна для печей непрерывного действия производят из высоколегированных сталей марок AISI 314 или Х25Н20С2, так как эти сплавы сохраняют геометрию при постоянном нагреве до +1150℃. Материал имеет в составе большое количество хрома и никеля, что создает на поверхности плотную оксидную пленку для защиты от агрессивного воздействия среды.

Плетение выполняют в виде двойной сбалансированной спирали, чтобы лента не растягивалась под весом тяжелых заготовок и сохраняла прямолинейность хода. Края конвейера снабжают усиленными бортами или приводными цепями, которые входят в зацепление с ведущими звездами вала. Этот способ сборки исключает проскальзывание полотна и гарантирует равномерное продвижение деталей.

Для компенсации теплового расширения длинных лент в конструкцию встраивают пневматические или грузовые натяжные станции. Они автоматически поддерживают необходимое усилие и предотвращают провисание сетки, когда металл становится пластичным от сильного жара. Поддерживающие ролики внутри камеры изготавливают из технической керамики или жаропрочного чугуна, чтобы максимально уменьшить трение и исключить приваривание конвейера к опорам.

Газовые затворы на входе и выходе из термического туннеля представляют собой узкие сопла, через которые под давлением подают инертный азот или продукты сгорания топлива. Этот поток создает невидимую преграду, препятствующую проникновению кислорода в рабочее пространство. Если внутрь попадет воздух, в камере нарушится химический баланс, что приведет к окислению поверхности деталей.

В мощных печах устанавливают двойные системы заслонок с промежуточной камерой продувки, чтобы полностью изолировать зону нагрева от внешней среды цеха. Давление в затворе настраивают так, чтобы оно превышало внутреннее давление в печи на 2–5 мбар для надежной отсечки газов.

В некоторых моделях вместо инертных газов применяют пламенные завесы, когда горящая струя газа сжигает кислород непосредственно в проеме во время движения конвейера. Специальные вытяжные зонты располагают над каждым затвором, потому что они должны удалять излишки технологических газов и продуктов горения. Контроль работы заслонок осуществляют через датчики давления.

Протяженные печи непрерывного действия разделяют на несколько автономных зон, и каждая из них имеет индивидуальную систему нагрева и контроля параметров. Это необходимо для реализации сложного графика термообработки, когда заготовка должна пройти этапы предварительного подогрева, основной выдержки и постепенного охлаждения.

В первой секции горелки или ТЭНы работают на максимальной мощности, чтобы быстро поднять температуру холодного металла до нужной отметки. Средние зоны поддерживают тепловое поле с высокой точностью, потому что здесь происходят важные структурные изменения в кристаллической решетке сплава. Разделение пространства на части исключает влияние холодного входа на горячую зону выдержки.

Автоматика управляет каждой группой нагревателей независимо, и это позволяет гибко подстраивать оборудование под разную плотность загрузки конвейерной ленты. Между секциями часто устанавливают перегородки из огнеупорного волокна или керамические экраны, чтобы минимизировать переток тепла между соседними участками.

Ролики для печей непрерывного действия производят из центробежнолитых жаропрочных сталей или высокоплотной керамики на основе карбида кремния. Выбор зависит от максимальной температуры в камере, так как металлические валы при нагреве свыше +950℃ начинают деформироваться под тяжестью заготовок.

Керамические элементы обладают уникальной жесткостью и не вступают в химическую реакцию с металлом изделий, поэтому на поверхности роликов не образуются наслоения. Поверхность каждой опоры проходит шлифовку, чтобы исключить появление царапин и вмятин на нижней стороне движущегося проката. Внутреннюю полость валов часто делают полой для принудительного охлаждения воздухом или водой, если оборудование работает в экстремальных режимах.

Конструкция подшипниковых узлов предусматривает их вынос за пределы теплоизолированного корпуса, где температура не превышает безопасные пределы для смазки. Привод роликов выполняют через общую цепную передачу или индивидуальные мотор-редукторы для каждого вала, что обеспечивает синхронное вращение всей линии.

Транспортировка заготовок в таких установках происходит за счет циклического движения двух групп балок - неподвижных и подвижных. Подвижная рама приподнимает металл над опорной поверхностью станины, перемещает его вперед на заданный шаг и плавно опускает обратно.

Этот процесс повторяется многократно, и заготовки шагают через всю камеру нагрева с постоянной скоростью без использования цепей или роликов. Такая схема подходит для перемещения слитков и массивных труб весом в десятки тонн, которые могут повредить обычные конвейеры. Все движущиеся элементы изготавливают из литых жаропрочных сплавов и снабжают системой водяного охлаждения опорных стоек.

Гидравлический привод обеспечивает высокую плавность хода и позволяет точно позиционировать тяжелые объекты внутри печи для равномерного облучения пламенем горелок. Балки оснащают специальными седлами или выступами, которые исключают скатывание круглых заготовок в моменты подъема и перемещения. Пространство между подвижной рамой и подом герметизируют песочными или водяными затворами.

Рекуператоры устанавливают в системе дымоудаления для подогрева воздуха, который поступает в газовые горелки, за счет тепла отходящих газов. Термические установки непрерывного действия выбрасывают огромное количество энергии в трубу, что делает производство без системы восстановления тепла крайне невыгодным.

Теплообменник забирает тепло у продуктов сгорания и передает его холодному приточному потоку, что повышает КПД печи на 25–30%. Температура подогретого воздуха может достигать +400℃, и это значительно ускоряет процесс сгорания топлива и снижает расход природного газа. Устройства производят из жаростойких сталей или керамических трубок, которые выдерживают воздействие продуктов горения.

Использование вторичной энергии также помогает снизить температуру выхлопа перед фильтрами, и это продлевает срок службы системы очистки газов. Система управления контролирует перепад давления в рекуператоре, чтобы вовремя обнаружить засорение каналов сажей или пылью от заготовок. Если теплообменник выйдет из строя, автоматика переключит подачу воздуха на байпасную линию для продолжения работы в режиме без экономии ресурсов.

Секция охлаждения в непрерывных линиях включает блоки мощных форсунок, которые распыляют воду или смесь воздуха с туманом на движущийся металл. Заготовки выходят из зоны нагрева и сразу попадают под интенсивное воздействие струй, что позволяет зафиксировать нужную структуру сплава. Скорость отвода тепла регулируют изменением давления в магистрали и количеством работающих сопел в зависимости от толщины продукции.

Для обеспечения симметричного охлаждения и предотвращения поводки тонких листов распылители располагают сверху и снизу конвейера. Этот метод значительно эффективнее обычного обдува вентиляторами, так как испарение воды забирает колоссальное количество энергии за короткое время.

Для сбора отработанной жидкости под рольгангом монтируют поддоны с системой фильтрации, которые отделяют окалину и возвращают воду в оборотный контур. Специальные воздушные ножи сдувают остатки капель с поверхности металла перед выходом детали на склад готовой продукции. Корпус охладителя изготавливают из нержавеющей стали, чтобы исключить коррозию от постоянного воздействия пара и брызг.

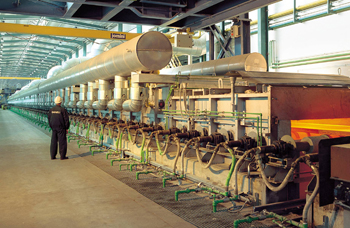

Печи непрерывного действия большой длины состоят из нескольких независимых транспортных модулей, и их вращение должно быть идеально согласовано. Если скорость одного участка превысит скорость другого, между ними возникнет натяжение или затор, что приведет к деформации заготовок.

Электронная синхронизация через общую шину данных позволяет всем двигателям вращаться с одинаковой частотой независимо от нагрузки на валах. Это особенно важно при обработке тонкой проволоки или ленты, когда малейший рывок провоцирует обрыв материала внутри разогретой камеры. Программное обеспечение контролирует положение каждой детали и при изменении технологического режима меняет темп движения всей линии .

Использование инверторных преобразователей частоты дает возможность тонко настраивать крутящий момент на каждом приводном барабане или ролике. В случае аварийного останова одной секции система мгновенно блокирует всю линию, чтобы заготовки не скапливались в опасных зонах. Специальные энкодеры на валах передают данные о реальном пути, который прошел конвейер, в центральный компьютер управления.

Кольцевые печи имеют вращающийся под, и пространство между подвижной платформой и стационарными стенками требует надежного уплотнения. Для этого применяют глубокие водяные затворы, которые представляют собой желоба с жидкостью по всему внешнему и внутреннему периметру кольца. В эти каналы погружают стальные ножи, закрепленные на вращающейся части, и они создают абсолютный барьер для газов.

Вода циркулирует постоянно, ее задачи - охлаждение и очистка от пыли, которая попадает в желоба во время работы. Система позволяет поддерживать внутри камеры любое избыточное давление или специфический состав атмосферы без утечек в помещение цеха. Подобный метод герметизации работает годами без износа, который характерен для механических прокладок.

Для предотвращения испарения жидкости зеркало воды в затворе часто покрывают слоем специального масла или поплавками из термостойкого пластика. Уровень воды в каналах контролируют автоматические датчики, и они открывают клапаны долива при критическом снижении объема среды. Механизмы очистки желобов удаляют осевшую окалину и шлам без остановки процесса вращения пода и нарушения теплового режима.

Поточные газоанализаторы в системе выхлопа непрерывной печи позволяют в режиме реального времени контролировать полноту сгорания топлива в горелках. Приборы измеряют концентрацию кислорода, угарного газа и оксидов азота, передавая данные в систему автоматического регулирования соотношения «газ-воздух».

Если в дыме обнаруживают излишки кислорода, это сигнализирует о неэффективном нагреве и лишних потерях энергии на прогрев балластного воздуха. Рост содержания СО указывает на неполное сгорание, что ведет к загрязнению футеровки сажей и росту токсичности выбросов. Оптимизация процесса горения через обратную связь позволяет снизить расход природного газа на 5–10% при сохранении мощности.

Зонды анализаторов изготавливают из керамики и жаропрочных сплавов, чтобы они выдерживали постоянный поток раскаленных газов с частицами абразивной пыли. Система пробоподготовки очищает газ от влаги и смол перед подачей в чувствительный элемент датчика для защиты электроники от повреждения. Данные измерений используют не только для настройки горелок, но и для ведения экологического отчета предприятия перед контролирующими органами.

В печах непрерывного действия термопары устанавливают в своде и боковых стенках через каждые 2–3 метра по всей длине рабочей камеры. Это позволяет создать детальную температурную карту и контролировать нагрев заготовок на каждом этапе их движения по конвейеру.

Датчики помещают в массивные керамические или стальные чехлы, которые защищают провода от агрессивных газов и механических ударов. Некоторые термопары располагают непосредственно у поверхности конвейерной ленты, чтобы максимально точно измерять температуру в зоне нахождения металла. Все приборы соединяют проводами с модулями ввода данных, которые передают информацию в центральный компьютер.

Для проверки точности штатной системы периодически используют «бегущие» термопары, которые крепят к контрольной заготовке и пропускают через всю печь. Кабель в жаропрочной оплетке разматывается за деталью, и приборы фиксируют реальную температуру металла в каждой точке пути. Такой метод позволяет выявить скрытые зоны недогрева или перегрева, которые невозможно обнаружить стационарными датчиками.

В процессе работы непрерывных печей частицы окалины осыпаются с заготовок и накапливаются на дне камеры, мешая движению механизмов. Для автоматического удаления мусора используют скребковые транспортеры или шнековые конвейеры, которые монтируют в нижней части станины. Они сдвигают загрязнения к специальным разгрузочным люкам, откуда шлак попадает во внешние контейнеры для последующей переработки.

Если не удалять окалину, она может заблокировать поддерживающие ролики ленты или вызвать быстрый абразивный износ звеньев сетки. В некоторых печах дно выполняют с большим уклоном к центру, чтобы мелкие частицы скатывались в желоб под действием собственной силы тяжести.

Внутренние механизмы очистки изготавливают из износостойких марок стали, и они работают синхронно с основным приводом печи или включаются по таймеру. Доступ к шнекам обеспечивают через герметичные боковые люки, которые позволяют проводить осмотр без полной остановки и охлаждения оборудования. Регулярная уборка рабочего пространства исключает появление пыли, которая может оседать на свежеочищенной поверхности деталей при высоких температурах.

В случае внезапной остановки привода заготовки остаются в раскаленной камере без движения, что грозит их перегревом и необратимой деформацией. Для спасения продукции и оборудования печи непрерывного действия оснащают системами аварийного вывода садки.

Резервный электромотор с питанием от аккумуляторов или ручной рычажный привод позволяют медленно вращать валы конвейера для эвакуации металла. Автоматика немедленно отключает нагрев и переводит горелки в режим минимального факела или полной продувки холодным воздухом. Это необходимо для быстрого снижения температуры в камере и предотвращения расплавления элементов транспортерной ленты или роликов.

Если печь работает с защитной атмосферой, система аварийного управления открывает подачу азота для вытеснения горючих газов и исключения взрыва при остывании. Процедура эвакуации заготовок должна занимать минимум времени, чтобы ролики не успели прогнуться под весом неподвижных горячих деталей.
