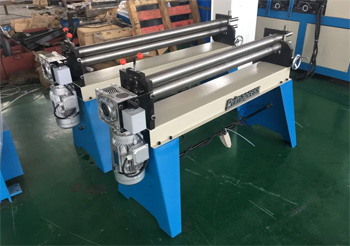

Вальцовочные станки

Технология предварительного изгиба краев листа полностью исключает появление прямых участков на концах готовой обечайки. Когда металл просто пропускают через три вала без подгибки, в зоне входа и выхода остаются плоские сегменты длиной до двух толщин проката. Специальная функция позволяет прижать край заготовки к центральному валку с помощью боковых опор для создания нужного радиуса по всей длине окружности. Благодаря этому последующая сварка шва проходит без дополнительной правки деталей или использования вспомогательных прессов.

Точность стыковки кромок повышает прочность корпуса и улучшает внешний вид готового резервуара. Автоматика настраивает положение валов так, чтобы усилие прижима соответствовало пределу текучести конкретной марки стали. Правильное выполнение этой операции гарантирует идеальную цилиндрическую форму изделия без дефектов в зоне будущего стыка.

Использование подгибки экономит до 15% материала, потому что не нужно обрезать прямые концы после завершения процесса. Операцию выполняют за один установ листа, когда заготовка перемещается вперед и назад между рабочими органами станка. В четырехвалковых машинах этот процесс проходит значительно быстрее и точнее за счет надежной фиксации металла между двумя центральными валами.

Бомбировка валов — придание центральной части рабочего органа бочкообразной формы для компенсации упругой деформации под нагрузкой. Когда станок гнет толстый лист, давление в середине вала достигает максимума и он слегка выгибается в сторону от заготовки. Без специальной геометрии это привело бы к появлению «бочки» на готовой трубе, когда диаметр в центре больше, чем по краям.

Конструкторы рассчитывают кривизну поверхности так, чтобы в момент максимального усилия вал становился идеально ровным. Это обеспечивает равномерное распределение давления по всей ширине листа и гарантирует одинаковый радиус в любой точке изделия. Для работы с разными толщинами применяют системы активной антидеформации, которые включают в себя дополнительные опорные ролики или гидравлические подушки внутри станины.

Современные станки оснащают автоматическими датчиками, которые фиксируют малейшее отклонение вала от горизонтальной оси в режиме реального времени. Система ЧПУ мгновенно корректирует положение нижних опор, чтобы сохранить заданные параметры геометрии. Если металл имеет разную плотность по длине рулона, электроника плавно меняет силу противодействия прогибу.

Рабочие органы станка постоянно контактируют с твердой окалиной и абразивными частицами на поверхности горячекатаного проката. Чтобы валы сохраняли идеальную геометрию и не покрывались царапинами, их подвергают индукционной закалке до глубины 3–5 мм.

Твердость верхнего слоя обычно поддерживают в пределах 55–60 HRC, что позволяет работать с нержавеющей сталью и высокопрочными сплавами. Если поверхность будет мягкой, на ней быстро появятся вмятины от кромок листа или посторонних включений. Любой дефект на вальцах отпечатывается на каждой последующей детали, и это делает невозможным выпуск качественной продукции для авиастроения или пищевой индустрии. Закаленный слой также снижает коэффициент трения, и заготовка плавно скользит по поверхности без рывков и проскальзываний.

Полировка валов до зеркального блеска необходима при обработке декоративных материалов или алюминия для предотвращения появления матовых пятен. Химический состав стали для вальцов подбирают так, чтобы материал сопротивлялся усталостному разрушению при многократных циклических нагрузках. Когда оборудование используют для холодной вальцовки, валы испытывают колоссальные напряжения на изгиб и кручение.

Наличие четвертого вала позволяет полностью автоматизировать процесс захвата и подачи листа без вмешательства внешних подъемных механизмов. Заготовка надежно зажимается между верхним и центральным нижним валками, а боковые ролики выполняют задачу гибки и формирования радиуса. Такая схема упрощает работу с длинномерными листами, которые подают в станок горизонтально без предварительного наклона. Четырехвалковые станки обладают самой высокой производительностью, потому что они выполняют подгибку обеих кромок за один проход заготовки.

Оператор задает нужные координаты в программе ЧПУ, и машина самостоятельно выполняет цикл формовки от первого касания до получения замкнутого контура. Вероятность проскальзывания металла сводится к нулю благодаря постоянному контакту в трех точках зажима.

Синхронизация движения всех четырех осей через гидравлические приводы обеспечивает высокую точность при создании деталей сложной эллиптической или конической формы. Боковые валы перемещаются по независимым траекториям, и это дает возможность изменять радиус гибки в процессе движения листа. Конструкция станины в таких моделях обладает повышенной массой для гашения вибраций при работе на высоких скоростях.

Для изготовления конусов применяют функцию независимого наклона валов, когда один конец рабочего органа опускается ниже другого относительно горизонта. Это создает разную линейную скорость движения металла по краям заготовки, и лист начинает вращаться вокруг виртуального центра. Специальный упор для конусной вальцовки удерживает малый радиус детали и предотвращает сползание металла вдоль оси валов.

Процесс требует точного расчета формы развертки, чтобы после завершения цикла края сошлись в одну линию без перекосов. Современные системы ЧПУ автоматически рассчитывают угол наклона и скорость вращения каждого вала на основе данных о толщине и типе материала. Такая технология позволяет получать конические переходы для трубопроводов и бункеры для хранения сыпучих продуктов с минимальными погрешностями.

В процессе деформации конуса нагрузка на подшипники распределяется неравномерно, поэтому станки оснащают усиленными узлами крепления валов. Специальные сферические опоры позволяют осям вращаться при значительных углах перекоса без риска заклинивания или повышенного износа. Если материал имеет большую толщину, вальцовку проводят в несколько проходов с постепенным увеличением прижима.

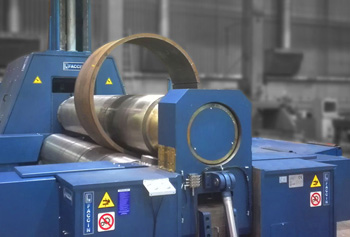

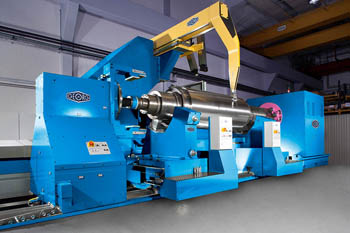

Механизм откидной опоры позволяет быстро извлекать готовую замкнутую обечайку с верхнего вала без повреждения поверхности металла. Когда процесс вальцовки завершен, специальный гидроцилиндр опускает торцевую часть рамы, и вал остается закрепленным только с одной стороны. В этот момент верхний валок слегка приподнимается вверх для освобождения заготовки и обеспечения зазора для выхода цилиндра.

Такая конструкция обязательна для всех типов станков, которые выпускают трубы, баки и другие полые изделия. Замковый механизм опоры обладает высокой жесткостью, чтобы в закрытом состоянии вал выдерживал огромные радиальные нагрузки без люфтов. Автоматика блокирует вращение валов, пока торец не будет полностью зафиксирован в рабочем положении специальными клиновыми зажимами.

Управление откидным узлом обычно выносят на отдельную педаль или кнопку пульта для удобства работы при съеме тяжелых деталей. В мощных промышленных станках верхний вал имеет противовес в задней части станины, который удерживает его горизонтально в открытом состоянии. Это предотвращает деформацию подшипников и упрощает позиционирование кранового оборудования при снятии готовой трубы. Смазка шарнирных соединений откидной опоры входит в обязательный регламент технического обслуживания для исключения заеданий. Скорость срабатывания механизма напрямую влияет на общую производительность станка при серийном выпуске мелких деталей. Правильная настройка зазоров в замке исключает вибрации и гарантирует точность угла гибки по всей длине рабочей зоны.

Для обеспечения параллельности валов используют цифровые оптические линейки или прецизионные потенциометры, и они передают данные о положении каждого конца оси в контроллер ЧПУ. Гидравлическая система распределяет поток масла между цилиндрами так, чтобы оба края вала перемещались с одинаковой скоростью независимо от нагрузки. Если один край заготовки оказывает большее сопротивление, электроника мгновенно открывает дополнительные клапаны для выравнивания позиции.

Точность синхронизации в современных станках достигает 0.05 мм, что исключает появление конусности на цилиндрических изделиях. Программное обеспечение постоянно сравнивает текущие координаты с заданными значениями и блокирует работу при возникновении критического перекоса.

В механических станках синхронность обеспечивают через массивные торсионные валы или систему зубчатых передач, которые физически связывают левую и правую опоры. Такой подход гарантирует стабильность размеров, но ограничивает возможности оборудования по гибке конусов. Гидравлическая синхронизация более универсальна, потому что позволяет задавать любой угол наклона вала через интерфейс оператора.

На краях рабочих валов часто выполняют серию кольцевых канавок разного радиуса для гибки прутков, арматуры или проволочных заготовок. Пазы предотвращают соскальзывание круглого металла в сторону и обеспечивают надежный зацеп в процессе деформации. Это расширяет функциональность станка, когда на одном агрегате можно изготавливать кольца, дуги и другие элементы из сортового проката.

Глубина и форма канавок соответствуют стандартным диаметрам проволоки, что исключает сплющивание сечения при сильном прижиме. Наличие таких пазов позволяет использовать вальцовочный станок для производства каркасов, ручек ведер или элементов декоративных ограждений. Процесс проходит так же плавно, как и при вальцовке листа, при сохранении высокой точности радиуса гиба.

Использование специальных выемок защищает основную полированную поверхность валов от повреждений, которые могут оставить острые края арматуры. Если гнуть пруток на плоской части вальцов, на металле останутся глубокие вмятины, и они испортят внешний вид будущих листовых деталей. Для удобства подачи длинномерного материала канавки обычно располагают с одной стороны станка.

При работе с нержавеющей сталью или алюминием на рабочие валы надевают специальные чехлы из полиуретана или используют напыление из мягких полимеров. Это создает защитный барьер, который исключает прямой контакт металла с твердой сталью и предотвращает появление микроцарапин. Также применяют оклейку заготовки защитной пленкой, и она принимает на себя все механические воздействия в процессе деформации.

Чтобы избежать проскальзывания в чехлах, систему ЧПУ переводят в режим плавного разгона с контролем крутящего момента. Поверхность валов должна быть идеально чистой от стружки и окалины, потому что любая соринка под давлением оставит глубокий след на зеркальной поверхности.

В мощных станках применяют валы со специальным хромированным покрытием, которое обладает низкой адгезией к другим металлам. Это предотвращает налипание частиц алюминия на вальцы и сохраняет чистоту обработки на протяжении всей смены. Если заготовка имеет лакокрасочное покрытие, для ее гибки выбирают режимы с минимальным усилием прижима в центральной части. Использование вспомогательных подающих столов с роликами из фторопласта исключает трение листа о станину станка.

Планетарная система перемещения боковых валов обеспечивает движение по дуговой траектории, что максимально приближает точку гиба к центральному валку. Такая кинематика позволяет выполнять подгибку кромок с гораздо меньшим усилием и более высокой точностью по сравнению с линейными направляющими. Отсутствие скользящих пар трения в узлах перемещения снижает износ механизмов и упрощает техническое обслуживание оборудования.

Рычажная система планетарного привода обладает высокой жесткостью и эффективно сопротивляется радиальным нагрузкам при деформации толстых плит. Это исключает люфты и гарантирует стабильность радиуса гибки на любых скоростях вращения. Станки с такой схемой имеют более компактные размеры при аналогичной мощности силовых агрегатов.

Закрытая конструкция планетарных узлов защищает подшипники и зубчатые передачи от попадания пыли и агрессивной окалины. Это значительно продлевает ресурс станка в условиях тяжелого производства при работе в три смены. Гидравлические цилиндры в этой схеме работают с более высоким КПД, так как плечо приложения силы оптимизировано под конкретный угол деформации.

Пропорциональная гидравлика позволяет плавно изменять скорость и усилие перемещения валов в зависимости от электрического сигнала контроллера. Это необходимо для точного позиционирования рабочих органов, когда нужно подвести вал к заготовке без резких ударов.

Система ЧПУ управляет открытием клапана с точностью до процента, что гарантирует идеальную синхронизацию всех цилиндров станка. При вальцовке тонких листов электроника снижает давление в системе для предотвращения неконтролируемой деформации металла. Такая гибкость настроек расширяет диапазон обрабатываемых толщин на одном и том же оборудовании. Клапаны имеют высокую скорость срабатывания, что позволяет мгновенно останавливать движение при возникновении аварийных ситуаций.

Использование интеллектуальной гидравлики снижает нагрев масла и общие потери энергии, потому что насос подает ровно столько жидкости, сколько требуется в данный момент. Программное обеспечение отслеживает состояние каждого клапана и проводит самодиагностику системы при каждом запуске. Это исключает поломки из-за заклинивания механики или засорения каналов продуктами износа.

Предельный радиус изгиба заготовки напрямую зависит от диаметра верхнего рабочего вала и физических свойств обрабатываемого металла. Металл невозможно согнуть по радиусу, который меньше радиуса самого валка, из-за геометрических ограничений процесса контакта.

Обычно минимальный диаметр готовой обечайки составляет 1.1–1.5 диаметра верхнего вала в зависимости от упругости стали. Если попытаться превысить этот предел, возникнет чрезмерное напряжение в волокнах, и это приведет к появлению трещин или разрыву заготовки. Инженеры рассчитывают конструкцию станка так, чтобы при достижении минимального радиуса нагрузка на подшипники оставалась в рамках безопасных значений. Для работы с малыми диаметрами применяют сменные верхние валы меньшего сечения.

Важно учитывать эффект пружинения, когда после снятия давления труба слегка увеличивается в размерах. Система ЧПУ вносит автоматическую поправку на этот коэффициент на основе данных о пределе текучести материала. При вальцовке толстых листов минимальный радиус ограничивают мощностью привода вращения, так как сопротивление деформации растет экспоненциально. Перегрев металла в зоне изгиба также может стать фактором, который заставляет увеличивать радиус для сохранения структуры сплава.

Вертикальные и боковые люнеты удерживают листы большого формата от провисания под собственным весом в процессе формирования обечайки. Когда станок гнет тонкий лист большого диаметра, верхняя часть заготовки может деформироваться или сложиться до момента замыкания контура.

Гидравлические опоры плавно перемещаются вместе с заготовкой и обеспечивают ее правильное положение относительно рабочих валов. Это гарантирует сохранение идеальной круглой формы и предотвращает появление вмятин от случайных ударов о станину. Люнеты оснащают роликами с полимерным покрытием, чтобы не царапать поверхность металла при его перемещении.

Использование боковых поддержек позволяет работать одному оператору с листами длиной до 12 м и более. Автоматика синхронизирует движение опор с вращением вальцов, что исключает возникновение перекосов и осевых смещений. При вальцовке конусов люнеты помогают удерживать заготовку под нужным углом к горизонту. После завершения работы поддержки уводят в нерабочую зону для обеспечения свободного съема готового изделия.
