Вальцовке подлежат практически все основные типы стальных горячекатаных двутавров, изготовленных по ГОСТ 57837-2017 или ГОСТ 8239-89. В промышленном производстве чаще всего работают с широкополочными (Ш), колонными (К) и нормальными (Б) балками. Широкополочные двутавры обладают повышенной устойчивостью к деформациям, что позволяет использовать их в сложных архитектурных формах. Колонные балки, имеющие большую толщину полок и стенки, требуют наиболее мощного гидравлического оборудования. При выборе заготовки важно учитывать способ её изготовления: горячекатаные профили вальцуются значительно лучше и предсказуемее, чем сварные аналоги. Кроме того, вальцовке поддаются специальные монорельсовые балки (М), применяемые для строительства подкрановых путей криволинейной формы. Выбор конкретного типа профиля зависит от расчетных нагрузок на будущую металлоконструкцию и требуемого радиуса изгиба.

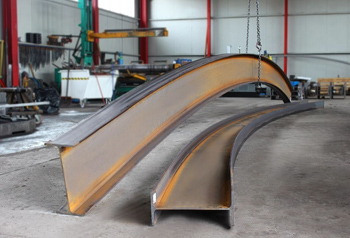

Это два принципиально разных способа деформации, определяющих сложность процесса и итоговую жесткость изделия. Вальцовка плашмя (по оси Y) подразумевает изгиб, при котором полки балки располагаются параллельно оси гиба. Этот метод технически проще, так как требует меньших усилий со стороны оборудования, а риск потери устойчивости стенки минимален. Вальцовка на ребро (по оси X) - значительно более трудоемкая операция. В этом случае балка гнется в плоскости своей наибольшей жесткости, когда полки располагаются перпендикулярно оси гиба. При таком способе внешняя полка подвергается сильному растяжению, а внутренняя - сжатию, что требует использования специальной оснастки для предотвращения смятия профиля. Выбор способа диктуется архитектурным решением: вальцовка на ребро чаще применяется для создания несущих арок и ферм, а плашмя - для декоративных или ограждающих элементов.

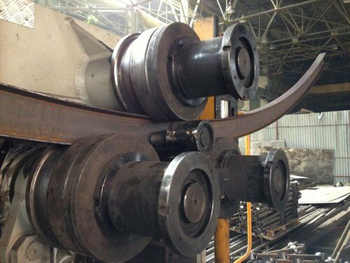

Для работы с массивным фасонным прокатом применяются мощные трехроликовые или четырехроликовые профилегибочные станки с гидравлическим приводом. В отличие от листовых вальцов эти машины оснащены роликами со специальными проточками, которые в точности соответствуют типоразмеру балки. Гидравлическая система таких станков способна развивать усилие в сотни тонн, что необходимо для преодоления момента сопротивления сечения двутавра. Важную роль играет возможность регулировки боковых упоров, которые предотвращают скручивание балки (эффект «пропеллера») в процессе прохождения через вальцы. Современные станки оснащаются системами цифровой индикации или ЧПУ, позволяющими контролировать радиус с высокой точностью. Для особо крупных номеров двутавров (свыше 40Б или 40К) используют специализированные прессы с функцией постепенной подачи, так как стандартные роликовые машины могут не справиться с колоссальной жесткостью профиля.

Сохранение правильной геометрии сечения - главная технологическая задача при вальцовке двутавра. При изгибе «на ребро» стенка балки стремится потерять устойчивость и выгнуться, а полки могут изменить свой угол относительно стенки. Для нейтрализации этих негативных эффектов применяют специальные наборные ролики, которые плотно фиксируют все элементы профиля, не давая им смещаться. В некоторых случаях во внутреннее пространство между полками устанавливают временные технологические вставки или используют наполнители, предотвращающие смятие. Также решающее значение имеет плавность подачи заготовки: деформация должна происходить за несколько проходов с постепенным увеличением прижима. Если попытаться получить нужный радиус за один цикл, риск появления гофр на внутренней полке и разрывов на внешней становится крайне высоким. Качественное оборудование позволяет минимизировать эти риски благодаря синхронизации вращения всех роликов.

Минимальный радиус изгиба двутавра - не фиксированная величина. Он рассчитывается индивидуально для каждого номера профиля и напрямую зависит от высоты сечения балки и толщины её элементов. В инженерной практике принято считать, что при холодной вальцовке «на ребро» минимальный радиус должен составлять не менее 25–40 высот профиля. Например, для балки высотой 200 мм безопасный радиус начнется от 5–8 метров. При гибке «плашмя» этот показатель может быть в 2–3 раза меньше. Превышение этих лимитов ведет к необратимому повреждению структуры металла и потере несущей способности балки. Если проект требует более крутого изгиба, технологию холодного вальцевания заменяют на горячую деформацию или используют метод сегментной сборки. Важно понимать, что при приближении к минимальному радиусу значительно возрастает эффект пружинения, что требует от оператора станка высокой квалификации при настройке параметров прижима.

Химический состав и механические свойства стали определяют пластичность профиля и его поведение под нагрузкой. Наиболее востребованными для вальцовки являются углеродистые стали обыкновенного качества (Ст3сп) и низколегированные стали (09Г2С). Сталь 09Г2С обладает более высоким пределом текучести и лучшей хладостойкостью, но её вальцовка требует больших усилий оборудования. В то же время она менее склонна к образованию хрупких трещин при деформации, что важно для конструкций, работающих в северных широтах. Высокопрочные легированные стали вальцуются значительно труднее и требуют обязательного контроля микроструктуры после обработки. При работе с импортными аналогами сталей важно сверять их характеристики с российскими ГОСТами, так как даже небольшое различие в содержании углерода может изменить величину пружинения и минимально допустимый радиус гиба. Марка стали также определяет необходимость предварительного подогрева заготовки при работе с крупногабаритными профилями.

Горячая вальцовка балок применяется, когда толщина полок и общие габариты профиля не позволяют произвести деформацию в холодном состоянии. Нагрев до температур 800–900 градусов Цельсия резко снижает предел текучести стали, делая её податливой. Это позволяет получать малые радиусы на тяжелых колонных двутаврах, которые в холодном виде просто сломали бы оборудование. Вместе с тем горячий метод имеет свои особенности: при остывании балка подвергается температурной усадке, что усложняет расчет итогового радиуса. На поверхности металла образуется слой окалины, который требует последующей очистки. В современной практике часто используют локальный индукционный нагрев зоны деформации непосредственно на станке. Это позволяет совместить преимущества высокой точности холодного метода и пластичности горячего процесса. Выбор в пользу нагрева делается на этапе проектирования, исходя из возможностей станочного парка и требований к прочности готового изделия.

К основным дефектам вальцовки балок относятся потеря плоскостности полок, искривление стенки и образование микротрещин в зонах максимального растяжения. Распространенная проблема - «саблевидность»: нежелательный изгиб балки в плоскости, перпендикулярной основной оси деформации. Это происходит из-за неравномерного давления роликов или перекоса заготовки при подаче. Другой серьезный дефект - смятие внутренней полки, возникающее при попытке достичь слишком малого радиуса без надлежащей поддержки профиля. В местах контакта с ведущими роликами могут появляться глубокие вмятины и задиры, если поверхность инструмента повреждена или загрязнена. Особую опасность представляют скрытые дефекты: микроскопические разрывы в структуре металла, которые могут привести к внезапному разрушению балки под рабочей нагрузкой. Для предотвращения брака на ответственных заказах применяют методы неразрушающего контроля, такие как ультразвуковая дефектоскопия после завершения всех работ.

Контроль качества вальцованной балки — многоэтапный процесс, начинающийся еще на станке. Первичная проверка осуществляется с помощью жестких металлических или деревянных шаблонов, изготовленных в масштабе 1:1 по проектному радиусу. Оператор прикладывает шаблон к внутренней или внешней полке балки на протяжении всей её длины. Более точный метод - измерение хорды и высоты сегмента дуги: на основе этих данных по математическим формулам рассчитывается фактический радиус. В современном производстве широко применяются лазерные трекеры и 3D-сканеры, которые позволяют сравнить готовую деталь с электронной CAD-моделью. Проверяется не только основной радиус, но и отсутствие перекручивания профиля вдоль оси. Допуски на геометрию вальцованных балок обычно регламентируются строительными нормами или техническим заданием заказчика. Соблюдение точности до нескольких миллиметров на многометровой балке гарантирует отсутствие проблем при монтаже каркасов зданий и мостовых переходов.

Вальцовка сварных балок возможна, но сопряжена с определенными рисками, связанными с неоднородностью структуры металла в зоне шва. Сварной шов и прилегающая к нему область термического влияния обладают иными механическими характеристиками, чем основной металл. При изгибе в этих зонах могут возникнуть трещины или расслоения. Чтобы успешно вальцевать сварной двутавр, необходимо обеспечить безупречное качество сварки, подтвержденное рентгенографическим или ультразвуковым контролем. Катеты швов должны быть равномерными, без непроваров и подрезов. Рекомендуется использовать балки, сваренные автоматическим способом под слоем флюса, так как они имеют более стабильные свойства. При расчете процесса важно учитывать, что сварная балка может пружинить иначе, чем горячекатаная. Часто технологи советуют производить вальцовку с меньшей скоростью и за большее количество проходов, чтобы плавно перераспределить напряжения в области сварных соединений и избежать их разрушения.

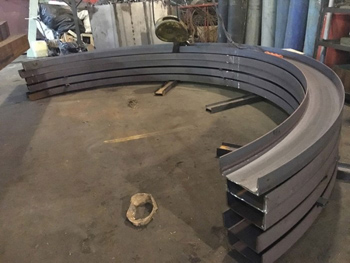

Альтернатива вальцовке - изготовление криволинейных конструкций путем сварки коротких прямых сегментов балки под углом друг к другу. Однако вальцованные изделия обладают рядом неоспоримых преимуществ. Во-первых, это прочность: отсутствие лишних сварных стыков исключает появление концентраторов напряжений, что делает конструкцию более надежной при динамических и вибрационных нагрузках. Во-вторых, эстетическая составляющая: вальцованная балка имеет идеально плавную линию, что крайне важно для современной архитектуры и дизайна. В-третьих, снижение трудозатрат на сборку и последующую отделку: нет необходимости в зачистке множества швов и в их дефектоскопии. Несмотря на то, что стоимость вальцовки может быть выше из-за сложности оборудования, общая экономия достигается за счет уменьшения металлоемкости и сокращения сроков монтажа. Вальцованные балки позволяют создавать легкие и ажурные перекрытия больших пролетов, недоступные для сегментного метода.

Изготовление мостовых арок требует соблюдения строжайших отраслевых стандартов, таких как СТО ГК «Автодор» или профильные ГОСТы на мостосталь. Основное требование здесь - сохранение расчетной несущей способности профиля после деформации. Для мостовых конструкций чаще всего применяют балки из стали 15ХСНД или 10ХСНД, которые обладают высокой коррозионной стойкостью и вязкостью. Процесс вальцовки таких сталей требует строгого контроля температуры, если используется горячий метод, так как перегрев может привести к охрупчиванию металла. Каждая вальцованная балка проходит обязательный комплекс испытаний, включая проверку микроструктуры и механические тесты образцов. Точность радиуса для мостовых сегментов должна быть абсолютной, так как при сборке пролета на высоте любая погрешность приведет к невозможности стыковки узлов. Профессиональные исполнители предоставляют на такие изделия расширенный паспорт качества, подтверждающий полное соответствие геометрии и свойств металла проектным данным.

Расчет длины заготовки для вальцованной балки отличается от расчета для прямолинейных деталей. В процессе изгиба внутренние слои металла сжимаются, а внешние растягиваются. Длина заготовки рассчитывается по так называемой «нейтральной линии» - слою, который не меняет своего размера при деформации. Для симметричного двутавра эта линия обычно проходит через геометрический центр сечения (стенку). К расчетной длине дуги обязательно добавляются технологические припуски на захват краев роликами станка. Поскольку на концах балки при вальцовке на трехроликовом станке остаются прямые (непрокатаные) участки длиной от 300 до 800 мм, заготовку берут с запасом, который затем обрезается в размер. Если этого не сделать, получить идеальный радиус на всей протяженности детали будет невозможно. Точный расчет с учетом коэффициента растяжения металла позволяет минимизировать отходы дорогостоящего проката и гарантирует, что готовая арка точно впишется в проектные отметки фундамента или опор.
