Подготовка поверхности заготовки напрямую влияет на износ оборудования и качество готового изделия. Перед подачей в вальцы металл обязательно очищается от окалины, ржавчины, песка и масляных пятен. Окалина, обладая высокой твердостью, может оставлять вмятины и царапины на полированной поверхности валков. Это особенно характерно при работе с нержавеющей сталью или алюминием. Кроме того, частицы абразива при деформации могут «впрессовываться» в структуру заготовки, создавая очаги будущей коррозии. Если заготовка прошла термическую обработку, её подвергают дробеструйной очистке или травлению. Для прецизионных изделий рекомендуется обезжиривание, чтобы исключить проскальзывание металла между валками, что может привести к нарушению геометрии и неравномерности радиуса. Чистая поверхность обеспечивает стабильный коэффициент трения, позволяя точно настроить усилие прижима и получить деталь с идеальными параметрами без дефектов поверхности.

Вальцовка чаще проводится холодным способом, но для определенных заготовок применяется метод теплой или горячей деформации. Нагрев необходим, когда толщина или прочность материала превышают технические возможности станка, а также при работе с малопластичными сплавами. Доведение металла до температуры рекристаллизации (обычно выше 700°C для стали) существенно снижает предел текучести, позволяя придавать форму массивным деталям с меньшими усилиями. Но горячая вальцовка сопряжена с образованием окалины и изменением размеров при остывании, что требует введения поправочных коэффициентов в расчеты. Существует промежуточный вариант: нагрев заготовок до 200–400°C, что повышает пластичность легированных сталей без активного окисления поверхности. Выбор температурного режима зависит от марки сплава и требуемой точности: холодная вальцовка всегда точнее, но горячая позволяет работать с заготовками экстремальной толщины.

Вальцовка - процесс интенсивного пластического деформирования, который неизбежно меняет внутреннюю структуру заготовки. При холодной вальцовке происходит так называемый наклеп: зерна металла вытягиваются в направлении деформации, их кристаллическая решетка искажается. Это приводит к повышению твердости и прочности материала, но одновременно снижает пластичность и ударную вязкость. Такое упрочнение часто полезно, так как делает деталь более износостойкой и жесткой. Но если заготовка в дальнейшем должна подвергаться сварке или глубокой механической обработке, избыточные внутренние напряжения могут привести к короблению или появлению трещин. В таких случаях после вальцовки проводят термический отжиг для снятия напряжений и восстановления пластичности. Важно понимать, что при правильном расчете усилий вальцовка не нарушает целостность металла, а лишь перераспределяет его слои, обеспечивая получение монолитного изделия с заданными физико-механическими свойствами.

Вальцевание заготовок с перфорацией или технологическими отверстиями технически возможно, но требует высокой осторожности. Основная проблема в том, что в местах отверстий сопротивление металла деформации ниже. Это приводит к неравномерному распределению напряжений: отверстия могут «вытягиваться», принимая эллиптическую форму, а поверхность вокруг них может пойти волнами. Если отверстия расположены слишком близко к краям заготовки, есть риск разрыва перемычек. Для минимизации таких дефектов используют специальные оправки или заполняют отверстия легкоплавкими вставками на время обработки. Но в профессиональной металлообработке считается правильным сначала производить вальцовку цельной заготовки, а уже затем выполнять сверление или лазерную резку отверстий в готовом радиусном изделии. Если же отверстия необходимы заранее (например, при серийной штамповке), оператор станка должен значительно снизить скорость подачи и увеличить радиус гиба постепенно за несколько проходов.

Состояние кромок - решающий фактор для успешной вальцовки, особенно если планируется получение замкнутого контура (обечайки). Если заготовку вырубили на гильотине, на её торцах образуются наклеп и заусенцы. В процессе вальцовки эти микродефекты могут накапливать напряжение и приводить к образованию трещин. Поэтому кромки перед началом работ должны быть зачищены и при необходимости притуплены. Если толщина металла превышает 5–6 мм, для последующей качественной сварки стыка необходимо заранее выполнить фаску. При вальцовке на трехвалковом станке важно помнить о «мертвых зонах» - прямых участках на концах заготовки. Чтобы их избежать, края предварительно подгибают на прессе или используют метод «подкладного листа». Идеально подготовленная кромка обеспечивает плотное смыкание краев без перекосов (торцевого биения), что критически важно для ответственных сосудов, работающих под давлением.

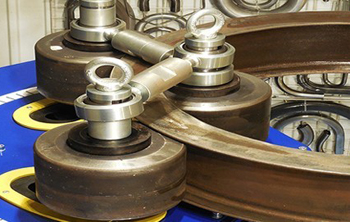

Максимальная длина заготовки при вальцовке ограничена шириной рабочей зоны валков станка. На производстве обычно используют станки с длиной валов от 1000 до 4000 мм. Теоретически можно вальцевать и более длинные детали в несколько приемов, но это резко снижает точность и создает риск образования «винтовой» деформации. Минимальная же длина заготовки ограничена расстоянием между нижними опорными валками: деталь должна надежно опираться на два вала, чтобы верхний прижимной вал мог начать деформацию. Если заготовка слишком короткая, её просто «зажует» или же она останется прямой. Для работы с очень длинными или негабаритными заготовками (например, листами для судостроения) применяют специализированные стационарные вальцовые станы большой ширины. При расчете длины развертки важно учитывать припуски на подгиб кромок и последующую механическую обработку торцов, если к точности изделия предъявляют повышенные требования.

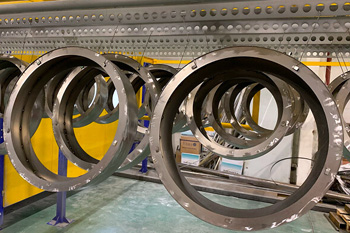

Контроль радиуса при вальцовке заготовок выполняется как в процессе деформации, так и после её завершения. Самый распространенный метод - использование жестких контрольных шаблонов, изготовленных под конкретный радиус. Оператор периодически прикладывает шаблон к заготовке и корректирует положение прижимного вала. Для более сложных и ответственных деталей применяются радиусомеры - приборы, измеряющие кривизну по трем точкам. На современных станках с ЧПУ процесс контролируется датчиками положения валов с точностью до десятых долей миллиметра. Но даже автоматика не учитывает неоднородность металла и его «пружинение», поэтому первый проход часто является пробным. Также проверяется цилиндричность - отсутствие перекосов, при которых один край заготовки завальцован сильнее другого. Для этого измеряется расстояние между кромками в нескольких точках по длине. Высокая точность вальцовки особенно важна в машиностроении, где отклонение радиуса более чем на 1–1,5 мм может сделать невозможной автоматическую сварку обечаек.

К неисправимым дефектам вальцовки, которые часто ведут к браку изделия, относятся разрывы металла, глубокие вмятины от валков и критическое коробление («винтообразность»). Разрывы и трещины возникают при превышении предела пластичности или использовании хрупкого металла; заварить их без потери прочности конструкции часто невозможно. «Винт», или спиральная деформация, появляется из-за непараллельности валов или перекоса заготовки при подаче. Исправить такую геометрию крайне сложно, так как металл уже получил наклеп. Еще один серьезный дефект - «огранка», когда вместо плавного радиуса заготовка приобретает форму многогранника. Это происходит из-за недостаточного давления прижимного вала или неправильного шага подачи на старых станках. Мелкие дефекты, такие как небольшие царапины или легкая нецилиндричность, можно устранить последующей калибровкой или шлифовкой. Чтобы избежать брака, важно проводить визуальный осмотр заготовки после каждого прохода и строго следить за чистотой и техническим состоянием валкового механизма.

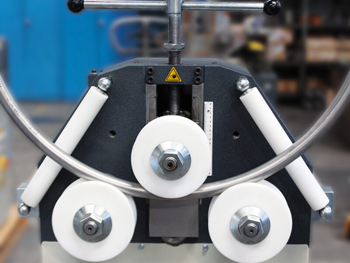

Толщина заготовки - определяющий фактор при выборе оборудования и технологии. Тонколистовой металл (до 2 мм) чаще всего обрабатывается на ручных или легких электромеханических вальцах. Здесь важно не перетянуть прижим, чтобы не вызвать волнистость кромки. Для средних толщин (3–8 мм) применяются гидравлические трехвалковые станки, обеспечивающие стабильное усилие. Заготовки большой толщины (от 10 мм и выше) требуют четырехвалковых станков, которые позволяют надежно зажимать лист и выполнять подгиб кромок. При увеличении толщины резко возрастает минимально возможный радиус вальцовки: если попытаться согнуть толстую плиту по малому радиусу, произойдет разрыв наружных слоев металла. Существует правило: минимальный радиус должен быть не менее двух толщин листа для пластичных сталей. Кроме того, с ростом толщины увеличиваются энергоемкость процесса и время обработки, так как деформацию приходится проводить за большее количество проходов, чтобы не допустить перегрузки станка и поломки валов.

Использование смазочно-охлаждающих жидкостей (СОЖ) или специальных масел при вальцовке не считается обязательным, но часто рекомендуется для улучшения качества поверхности и снижения износа оборудования. Смазка помогает снизить трение между валком и заготовкой, что предотвращает появление задиров и «прижогов» металла. Особенно это актуально при вальцовке нержавеющей стали, титана или цветных металлов, склонных к налипанию. В ряде случаев смазка помогает более равномерно распределить давление по площади контакта. Однако избыток масла может быть вреден: он вызывает проскальзывание заготовки, из-за чего валки вращаются вхолостую, повреждая поверхность. Стоит помнить, что после вальцовки со смазкой деталь потребует тщательного обезжиривания, иначе последующая сварка или покраска будут некачественными. На предприятиях часто используют сухие графитовые смазки или специальные пленки, которые защищают металл, не загрязняя его глубоко, что упрощает дальнейшие технологические этапы производства.

Вальцовка - процесс, связанный с работой движущихся механизмов и с огромными усилиями сжатия, что требует строгого соблюдения техники безопасности. Главная опасность - захват конечностей или одежды оператора вращающимися валками. Категорически запрещается поправлять заготовку руками в опасной зоне во время вращения валов; для этого должны использоваться специальные направляющие или манипуляторы. Современные станки оснащают системами экстренной остановки (световыми барьерами, ножными педалями, тросовыми выключателями), которые мгновенно прекращают движение при попадании постороннего предмета в зону захвата. Важно следить и за устойчивостью длинных заготовок: при выходе из валков они могут резко изменить положение, создавая риск удара. Оператор обязан работать в очках закрытого типа или с лицевым щитком (для защиты от отлетающей окалины) и в спецодежде без свисающих элементов. Перед началом вальцовки проверяются надежность крепления валков и исправность гидросистемы, так как внезапный выброс масла под давлением или поломка вала из-за перегрузки могут привести к тяжелым травмам и повреждению оборудования.
