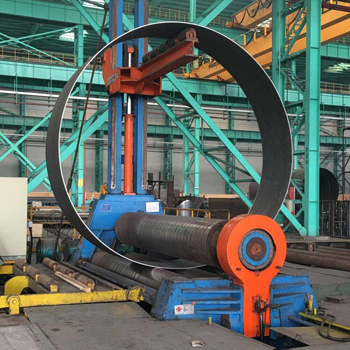

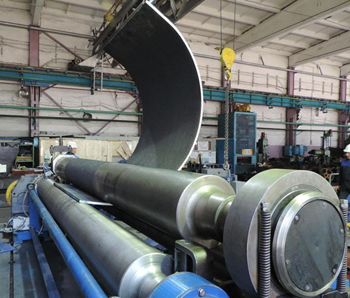

Нет, потому что вальцовка и гибка на прессе - разные методы деформации. Основное отличие в характере воздействия на заготовку. При прессовании усилие прикладывается локально с помощью пуансона и матрицы, что помогает создавать детали с четкими углами и короткими полками. А вальцовка подразумевает постепенную радиусную деформацию листа при его прохождении между вращающимися валками. В результате получаются плавные криволинейные формы: цилиндры, конусы или дуги. Вальцевание позволяет работать с заготовками неограниченной длины по окружности, формировать замкнутые обечайки. На листогибе создать идеальный круг большого диаметра технически невозможно из-за специфики хода инструмента. Кроме того, вальцовка минимизирует риск возникновения концентраторов напряжений в местах сгиба, так как деформация распределяется равномерно по всей поверхности заготовки. Выбор метода зависит от требуемого радиуса: для острых углов подходят прессы, для радиусных изделий - вальцы.

Минимальный радиус вальцовки зависит от двух факторов: конструкции оборудования и свойств самого металла. Технически радиус не может быть меньше диаметра верхнего (формующего) вала станка, а на практике он обычно составляет 1.1-1.5 от его значения. Это связано с необходимостью свободного съема готовой детали. Со стороны материала ограничением выступает предел пластичности. Если попытаться согнуть лист по слишком малому радиусу, на внешней стороне возникнут разрывы и микротрещины, а на внутренней - гофры. Для углеродистых сталей (например, Ст3сп по ГОСТ 380-2005) в холодном состоянии минимальный радиус обычно принимается равным 1.5–2 толщинам листа. Для более хрупких или нагартованных сплавов этот коэффициент выше. При расчетах важно учитывать и эффект пружинения: после выхода из валков металл стремится частично восстановить форму, поэтому фактический радиус гиба всегда чуть больше установленного на оборудовании.

Технических проблем не возникнет, но вальцовка потребует более мощного оборудования и особого внимания к защите поверхности. Нержавейка в отличие от черного проката обладает более высоким пределом текучести и склонностью к наклепу (упрочнению при деформации). Наиболее востребованы в производстве марки AISI 304 и AISI 316, обладающие отличной пластичностью. Однако при работе с ними необходимо учитывать значительный эффект пружинения: металл сильнее «отыгрывает» назад после деформации, поэтому валки нужно настраивать на меньший радиус, чем проектный. Главная технологическая сложность - сохранение эстетичного вида поверхности. Вальцы должны быть идеально чистыми и полированными. Чтобы избежать попадания частиц углеродистой стали в структуру нержавейки, часто применяют специальные защитные пленки, что может спровоцировать точечную коррозию. Для высокопрочных марок, таких как AISI 430, требуется предварительный расчет усилий, так как они более склонны к образованию трещин при интенсивном изгибе.

Вальцовка может выполняться как холодным, так и горячим способом. Выбор зависит от толщины заготовки и требуемых физико-механических характеристик изделия. Холодная вальцовка - наиболее распространенный метод для листов толщиной до 20-40 мм (в зависимости от мощности станка). Она обеспечивает высокую точность геометрических параметров и сохраняет чистоту поверхности металла, исключая появление окалины. В процессе холодного деформирования происходит наклеп: механическое упрочнение материала, что делает деталь более жесткой. Горячая вальцовка применяется для работы с массивными плитами и высокопрочными сплавами, которые невозможно согнуть при комнатной температуре без риска возникновения трещин. Перед подачей в валки металл нагревают в печи до температуры выше порога рекристаллизации (для конструкционных сталей это 700-900°C), что резко повышает его пластичность и снижает сопротивление деформации. Но горячий метод сложнее в реализации: он требует учета теплового расширения при расчетах и последующей очистки поверхности от окалины. Выбор технологии влияет на итоговую стоимость, допуски и эксплуатационные свойства готовой металлоконструкции.

Эффект пружинения - частичный возврат металла в исходное состояние после снятия деформирующей нагрузки. Получается из-за того, что при гибке во внутренних слоях металла возникают не только пластические, но и упругие деформации. Величина пружинения зависит от модуля упругости материала, его толщины и радиуса изгиба. Чем прочнее и тоньше металл и чем больше радиус вальцовки, тем сильнее выражен возврат. Например, нержавеющая сталь пружинит значительно сильнее, чем мягкий алюминий или горячекатаная сталь Ст3. Чтобы нейтрализовать эффект и получить деталь точного диаметра, применяется метод «перегиба»: вальцы настраиваются на радиус, который меньше требуемого на величину расчетного коэффициента пружинения. На современных станках с ЧПУ этот параметр рассчитывается автоматически на основе данных о марке стали и толщине листа. В ручном режиме мастер проводит пробную вальцовку, замеряет полученный радиус шаблоном и корректирует положение прижимного вала.

Диапазон размеров труб и профилей, доступных для вальцовки, напрямую зависит от мощности профилегибочного оборудования (трубогибов роликового типа) и от характеристик материала. Для круглых стальных труб стандартный промышленный диапазон охватывает диаметры от 15 до 219 мм с толщиной стенки от 1,5 до 12-15 мм. В тяжелом машиностроении возможно вальцевание обечаек из труб еще большего сечения. Профильные трубы (квадратные и прямоугольные) успешно обрабатываются в размерах от 20х20 мм до 200х200 мм и выше. Кроме труб вальцовке подлежат и другие виды фасонного проката: стальной уголок с полкой до 100-125 мм, швеллеры до № 24–30, а также двутавровые балки (обычно до № 20). Для каждого типа профиля используются сменные ролики, геометрия которых в точности повторяет контуры заготовки, что предотвращает смятие полок и деформацию сечения. Важным ограничением является минимальный радиус гиба: для труб он обычно составляет от 3 до 5 наружных диаметров, а для профиля - от 4 до 6 высот сечения. Для крупногабаритных или толстостенных профилей может потребоваться предварительный нагрев или использование специализированных станков с гидравлическим приводом повышенной мощности, способных развивать усилие в десятки тонн.

К наиболее частым дефектам вальцовки относятся микротрещины, гофры, нецилиндричность (эффект «яйца») и прямые участки на концах обечайки. Микротрещины возникают из-за превышения предела пластичности материала или вальцовки «вдоль волокон» проката. Избежать этого помогают правильный выбор радиуса и учет направления прокатки листа. Гофры (складки) появляются при работе с тонкими листами большого диаметра из-за потери устойчивости металла. Проблема решается увеличением натяжения или использованием станков с поддержкой. Эффект прямых участков - технологическая особенность трехвалковых станков, в которых край листа не попадает под зону деформации. Чтобы его устранить, концы заготовки предварительно подгибают на прессе или используют четырехвалковые станки, позволяющие делать подгиб непосредственно в процессе вальцевания. Неравномерный радиус по длине изделия часто связан с перекосом валов или неоднородностью толщины металла.

Вальцовка относится к методам холодной деформации и приводит к изменениям в структуре материала. Главный эффект - наклеп или механическое упрочнение. При деформации кристаллическая решетка искажается, плотность дислокаций растет, а это приводит к повышению твердости и предела прочности металла при одновременном снижении его пластичности. Для большинства конструкционных сталей такое влияние не критично и даже полезно, так как деталь становится жестче. Но если требуется последующая глубокая вытяжка или повторная формовка, может потребоваться промежуточный отжиг для снятия напряжений. Химический состав металла при вальцовке остается неизменным, а вот коррозионная стойкость в зоне максимальной деформации может незначительно снизиться из-за разрушения защитных пленок. При вальцовке труб для пищевой промышленности важно следить, чтобы не было чрезмерного утонения стенки на внешнем радиусе (не более 10–15%).

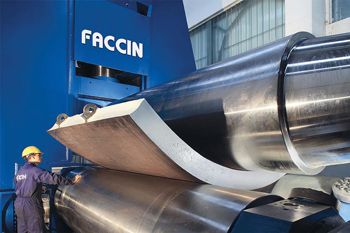

Вальцевание толстого листа (свыше 20–30 мм) требует колоссальных усилий и специализированного сверхмощного оборудования. Главными ограничителями выступают максимальное усилие прижима, которое может развить гидросистема станка, и жесткость самих валов. При работе с большой толщиной резко возрастает риск прогиба валов, что приводит к получению «бочкообразных» изделий. Поэтому на тяжелых станках предусмотрены механизмы компенсации прогиба. Еще одно ограничение связано с диаметром верхнего вала: для толстых листов он должен быть массивным, что автоматически делает невозможным получение изделий малого радиуса. Если толщина металла превышает возможности холодного вальцевания, применяют горячий метод. Лист нагревают до температуры 700–900 градусов, что резко снижает его сопротивление деформации. Это позволяет работать с плитами толщиной до 100 мм и более, используемыми при производстве реакторов, барабанов котлов и корпусов судов.

Вальцевание оцинкованной стали - вполне стандартная процедура, применяемая при изготовлении воздуховодов и водостоков. Слой цинка обладает достаточной пластичностью и не разрушается при соблюдении допустимых радиусов изгиба. Но важно следить за чистотой валков: заусенцы могут поцарапать защитный слой. Что касается окрашенного металла (с полимерным покрытием), его вальцовка тоже возможна, но требует осторожности. Для защиты декоративного слоя применяют вальцы с полиуретановым покрытием или используют защитные пленки, которые наклеиваются на лист перед подачей. Радиус вальцевания для окрашенных листов должен быть больше, чем для голого металла, чтобы избежать растрескивания краски или потери адгезии полимера. Важно учитывать, что при интенсивной деформации покрытие может изменить оттенок в зоне растяжения волокон. Если технология соблюдена, на выходе получается готовое изделие, не требующее финишной покраски, что снижает себестоимость производства декоративных и фасадных элементов.

Да, вальцовка на четырехвалковых станках сегодня считается самым практичным решением. Их главное преимущество - возможность выполнения качественного подгиба кромок листа с обеих сторон за один проход без извлечения заготовки. В трехвалковых станках на концах листа неизбежно остаются прямые участки, которые приходится либо предварительно подгибать на прессе, либо обрезать, что увеличивает расход металла и трудозатраты. В четырехвалковой схеме лист надежно зажимается между центральными валами (верхним и нижним), а боковые ролики перемещаются по дуге, обеспечивая точную деформацию даже в самом начале подачи. Это гарантирует идеальную геометрию цилиндра и значительно упрощает последующую стыковку кромок под сварку. Кроме того, такие станки легче поддаются автоматизации через системы ЧПУ, так как лист зажат постоянно и риск его проскальзывания минимален. Скорость работы на четырехвалковом оборудовании выше в 1.5-2 раза, а точность повторения деталей в серии позволяет изготавливать идентичные изделия.

Допуски на радиус, диаметр и отклонение от цилиндричности зависят от класса используемого оборудования и характеристик исходного проката. На современных четырехвалковых станках с числовым программным управлением (ЧПУ) отклонение по диаметру обычно не превышает 1-2% от номинала, что позволяет выполнять прецизионную стыковку под автоматическую сварку. Но важно учитывать, что металл - неоднородный материал. Даже в пределах одного листа толщина может варьироваться (согласно допускам по ГОСТ 19903-2015), что напрямую влияет на радиус гиба при одном и том же усилии валков. Основные показатели качества - отсутствие «овальности» (разности диаметров в разных осях) и плоскостность торцов. Для трехвалковых станках критический момент - наличие прямых участков на концах обечайки, которые могут составлять от 1,5 до 3 толщин листа. При заказе важно четко прописать в техническом задании требования по предельным отклонениям согласно ГОСТ 30893.1 или специфическим отраслевым нормам.
