Ковочные вальцы

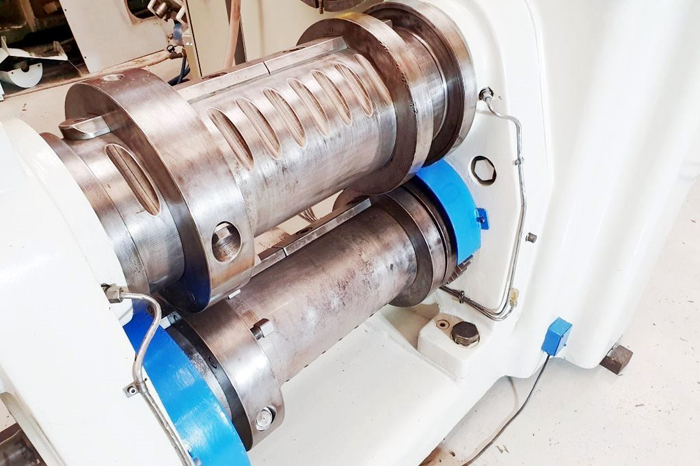

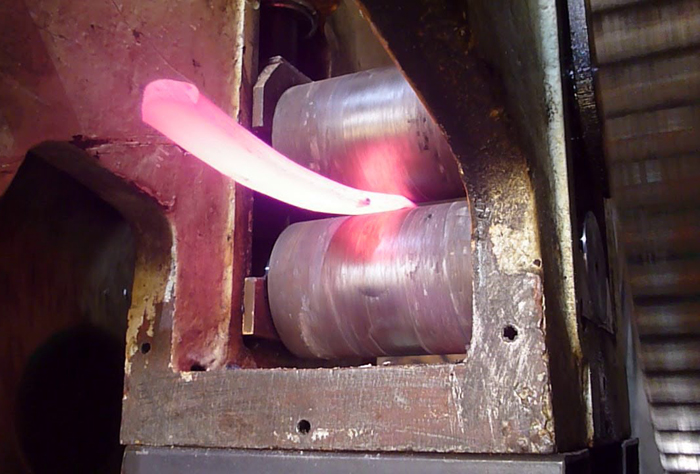

Секторные валки имеют рабочую часть в виде дуги, которая занимает только определенный угол окружности основного вала. Такая конструкция позволяет вводить заготовку в зев между вальцами в тот момент, когда пустые сектора расходятся в разные стороны. Металл подают до упора, после чего вращающиеся сегменты захватывают его и выталкивают обратно в сторону подачи.

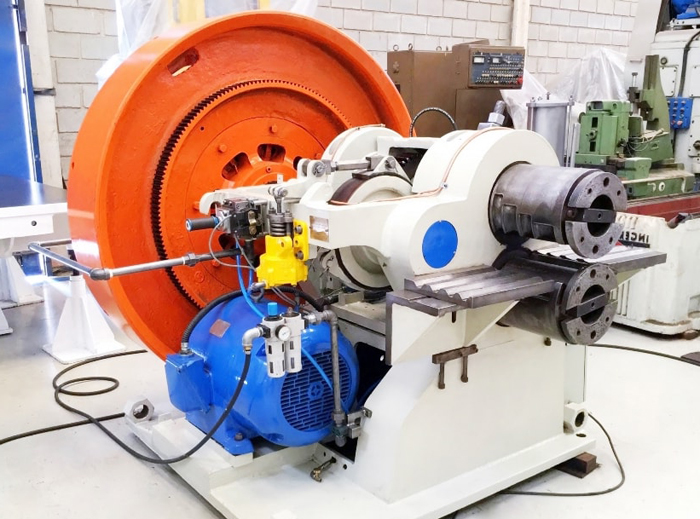

Этот метод называют консольной вальцовкой, и он значительно упрощает работу с длинными тяжелыми прутками. Для замены профиля не нужно демонтировать массивные валы целиком, потому что достаточно сменить только рабочие сегменты на болтовом креплении.

Экономия времени на переналадку достигает 40% по сравнению с заменой монолитных цилиндров. Разборная структура дает возможность комбинировать разные ручьи на одном валу для выполнения последовательных операций за несколько проходов. Инструментальная сталь для изготовления сегментов стоит дешевле из-за меньшего объема материала, что снижает общие затраты на обслуживание парка станков.

Подшипники ковочных вальцов работают в условиях интенсивного теплового излучения и абразивного воздействия оксидной крошки. Для защиты узлов используют комбинированные лабиринтные уплотнения, которые создают надежный механический барьер для мелкой пыли.

Внутрь корпусов постоянно подают чистую смазку под избыточным давлением, чтобы вытеснять случайные частицы мусора из зоны трения. Если металл нагревают до +1100℃, корпуса опор снабжают водяными рубашками для принудительного отвода излишков тепла от роликовых механизмов. Процесс предотвращает температурное расширение деталей, которое может привести к заклиниванию или перекосу валов при длительной смене.

Контроль состояния опор осуществляют через систему термодатчиков, которые передают сигнал на пульт при достижении опасных температурных значений. Жидкое масло циркулирует через внешний теплообменник и проходит через магнитные фильтры для удаления продуктов износа. Твердые экраны из жаропрочного материала закрывают торцевые части валков от прямого контакта с раскаленной окалиной.

Изменение расстояния между осями валков происходит через перемещение подвижных подушек верхнего вала в направляющих станины. Для этой цели используют мощные нажимные винты с электрическим или гидравлическим приводом, которые позволяют настраивать зазор с точностью до 0,1 мм.

Когда заготовка проходит через ручьи, система управления может динамически менять давление для компенсации температурной усадки металла. Это исключает появление разнотолщинности по длине профиля и гарантирует точное соответствие готовой детали заданному чертежу. В современных моделях установлены энкодеры, которые отслеживают положение инструмента в режиме реального времени.

Механизм регулировки также включает в себя уравновешивающие устройства, которые выбирают люфты в резьбовых соединениях и подшипниках. Такое решение предотвращает удары и вибрации при входе заготовки в зону деформации. Если требуется быстрая разводка валов при возникновении аварийной ситуации, срабатывает гидравлический затвор быстрого сброса давления. Настройка параметров через сенсорную панель оператора занимает несколько минут.

Для производства инструмента выбирают легированные стали с высоким содержанием хрома, молибдена и ванадия, которые обладают отличной жаростойкостью. После термической обработки поверхность приобретает твердость 55 HRC, что позволяет выдерживать тысячи циклов контакта с раскаленным металлом. Внутренняя часть валка остается более вязкой, чтобы поглощать ударные нагрузки без риска хрупкого разрушения основы.

Если оборудование предназначено для холодной вальцовки, применяют стали с повышенным сопротивлением износу и минимальным коэффициентом трения. Качество материала напрямую влияет на периодичность перешлифовок и на общую рентабельность производственного процесса.

Поверхность ручьев иногда подвергают плазменному напылению или азотированию для создания сверхтвердого защитного слоя толщиной до 0,5 мм. Метод снижает адгезию горячей стали к инструменту и предотвращает появление глубоких царапин от твердой окалины. Когда изготавливают сегменты для сложного профилирования, используют кованые заготовки с направленной структурой волокон. Такие элементы служат в 2 раза дольше литых аналогов и обеспечивают лучшую чистоту поверхности изделий.

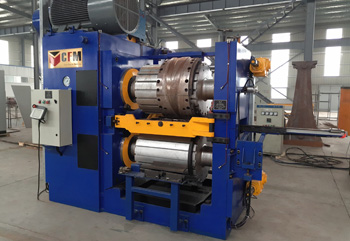

Диаметр валков определяет максимальный угол захвата, при котором трение между инструментом и заготовкой позволяет втянуть металл в рабочий зазор. Чем больше размер цилиндра, тем более толстую полосу или пруток станок сможет обработать за один проход. При малом диаметре заготовка начинает проскальзывать, что приводит к перегреву поверхности валков и нарушению геометрии детали.

Увеличение радиуса также снижает удельное давление в зоне контакта, что положительно сказывается на ресурсе подшипниковых узлов. Однако большие валы требуют установки более мощных двигателей и массивных редукторов для передачи высокого крутящего момента.

Для эффективной работы отношение диаметра валка к толщине заготовки должно составлять не менее 10 единиц. Этот параметр учитывают при проектировании оборудования для конкретных технологических задач по производству строительных профилей или автомобильных деталей. При вальцовке тонких листов выбирают валки среднего размера — для минимизации упругого прогиба, который искажает плоскостность продукции.

Абсолютно одинаковая окружная скорость валков исключает появление внутренних напряжений и изгиба заготовки при выходе из станка. Если один вал вращается быстрее другого, металл начинает закручиваться в сторону медленного инструмента из-за разности сил трения.

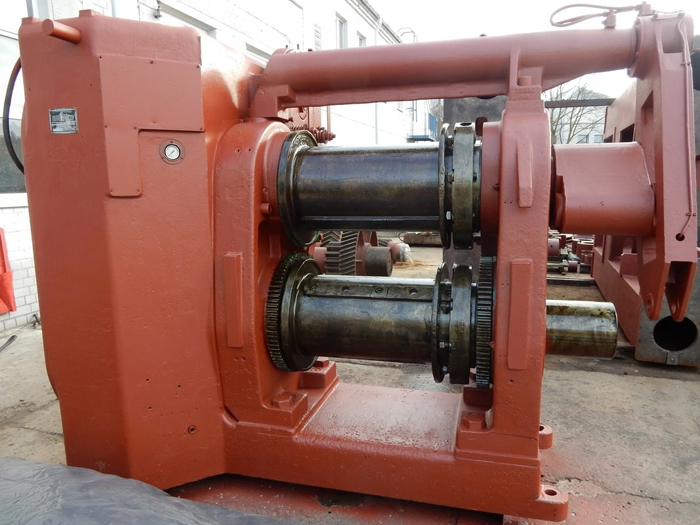

Для синхронизации используют шестеренные клети с массивными косозубыми колесами, которые передают вращение от общего приводного вала. Современные агрегаты могут оснащаться индивидуальными электродвигателями для каждого валка с электронной системой контроля фаз. Это позволяет вносить микрокорректировки в процесс деформации, чтобы компенсировать неравномерный нагрев разных сторон детали.

Точность синхронизации проверяют с помощью лазерных датчиков скорости, которые фиксируют малейшие отклонения в реальном времени. Наличие даже небольшой разницы в оборотах приводит к быстрому износу калибров и появлению сетки трещин на поверхности продукции. Когда вальцы используют для рифления или нанесения логотипов, синхронность гарантирует точное совпадение рисунка на обеих сторонах листа.

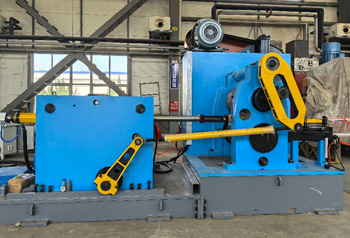

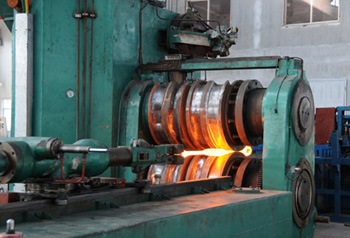

Автоматическая подача включает в себя наклонные накопители, цепные транспортеры и специальные манипуляторы с клещевыми захватами. Заготовка поступает из индукционной печи на рольганг, который доставляет ее точно к осевой линии вальцов. Инфракрасные датчики определяют температуру и положение металла, после чего подают команду на запуск приводных роликов. Пневматические толкатели обеспечивают начальное усилие для надежного захвата заготовки вращающимися валками в первый момент контакта.

Система работает без участия людей, что гарантирует высокую безопасность и стабильный ритм производства до 600 циклов в час. После завершения прохода заготовка попадает на приемный стол или передается на следующую позицию для дальнейшей обработки. Манипуляторы могут переворачивать деталь на 90 градусов перед повторным вводом в вальцы для проработки металла со всех сторон.

Программное управление синхронизирует скорость конвейера с оборотами валков для исключения рывков и деформации мягкого горячего проката. Такая организация процесса позволяет обрабатывать до 20 т металла в течение одной смены на одной линии.

Эмульсия на основе воды и синтетических масел выполняет функцию охладителя и технологической смазки одновременно. Жидкость распыляют через форсунки высокого давления на поверхность валков непосредственно в месте их соприкосновения с горячим металлом.

Процесс предотвращает перегрев инструмента выше +200℃, что сохраняет исходную твердость стали и препятствует ее отпуску. Тонкая масляная пленка снижает силу трения, поэтому требуемая мощность двигателя уменьшается на 15% при аналогичной степени деформации. Охлаждение также способствует быстрому разрушению и смыванию окалины, которая может вдавливаться в поверхность готового изделия.

Система фильтрации постоянно очищает эмульсию от металлических частиц и продуктов сгорания смазки для повторного использования в замкнутом цикле. Для обеспечения стабильных вязкостных характеристик теплообменники поддерживают температуру состава в диапазоне от +30℃ до +50℃. Правильное распределение факела распыла гарантирует равномерное охлаждение по всей длине валка, что исключает появление термических короблений.

Высокая чистота достигается за счет многократного обжатия металла в калиброванных ручьях с постепенным уменьшением зазора. В процессе прокатки происходит механическое уплотнение поверхностного слоя, которое закрывает микропоры и сглаживает мелкие неровности.

Полированные рабочие поверхности валков передают свой профиль заготовке с высокой точностью, создавая зеркальный или матовый блеск. Использование эмульсии под давлением вымывает абразивные частицы, которые могли бы оставить царапины или задиры на мягкой стали. В результате получают детали, которые часто не требуют дополнительной шлифовки или обточки перед покраской.

Современные вальцовочные станки оснащают узлами очистки, которые удаляют пыль с заготовки еще до ее входа в рабочую зону. Контроль качества поверхности проводят с помощью оптических систем, способных обнаружить дефекты размером от 50 мкм. При обнаружении отклонений система автоматически корректирует подачу смазки или сигнализирует о необходимости перешлифовки инструмента. Постоянное вращение валков обеспечивает равномерность обработки по всей длине без появления следов остановки или рывков.

Станки для холодной обработки имеют более жесткую конструкцию станины для компенсации огромных давлений, которые возникают при деформации остывшего металла. Усилия здесь в 3 раза выше, чем при горячей прокатке, так как сталь обладает максимальным сопротивлением изменению формы.

Валки изготавливают из сверхтвердых сплавов, способных выдерживать интенсивный износ без потери геометрии ручьев. Система привода оснащается редукторами с повышенным передаточным числом для создания необходимого крутящего момента на низких оборотах. Холодная вальцовка позволяет получать детали с идеальной точностью размеров и полным отсутствием окалины.

Металл в процессе такой обработки приобретает эффект наклепа, что значительно повышает его прочность и твердость поверхности. Однако пластичность материала при этом снижается, поэтому за один проход можно достичь лишь небольшого изменения сечения. Оборудование часто используют для производства метизов, мелких профилей и для калибровки прутков под последующую нарезку резьбы.

Наиболее эффективными считаются частотно-регулируемые электроприводы, которые позволяют плавно менять скорость вращения в зависимости от этапа технологического цикла. Они потребляют максимальную мощность только в момент прохождения металла через валки, а в паузах переходят в режим минимального энергопотребления.

Использование современных синхронных двигателей с постоянными магнитами снижает потери энергии на 20% по сравнению с классическими асинхронными схемами. Встроенные системы рекуперации возвращают электричество в сеть при торможении массивных валов, что дает дополнительную экономию. Плавный запуск исключает пиковые нагрузки на механическую часть и продлевает срок службы шестерен.

Гидравлические приводы применяют в мощных станках, где требуется создание колоссальных усилий при малых скоростях перемещения. Они отличаются высокой надежностью и простотой защиты от перегрузок через перепускные клапаны. Но такие системы требуют установки мощных насосных станций и систем охлаждения масла, что увеличивает общие эксплуатационные расходы. Выбор конкретного типа двигателя зависит от требуемой производительности и от режима работы оборудования.

Для оперативного контроля используют бесконтактные лазерные профилометры, которые сканируют поверхность ручьев прямо во время технологических пауз. Система строит трехмерную модель износа и сравнивает ее с эталонными значениями, заложенными в памяти компьютера. Это позволяет обнаружить появление выработки или микротрещин на ранней стадии, когда их еще можно устранить легкой полировкой.

Датчики вибрации отслеживают состояние подшипников и передаточных механизмов, фиксируя изменения в спектре шума при нарушении геометрии валов. Регулярная диагностика исключает выпуск бракованной продукции из-за постепенного изменения размеров калибров.

Проверку также проводят по результатам замеров готовых изделий, которые выходят из станка после каждого цикла. Если размеры детали начинают приближаться к границе допуска, система управления выдает предупреждение о необходимости технического обслуживания. В некоторых моделях предусмотрены автоматические устройства для правки профиля мелкозернистыми абразивными камнями без снятия валов. Такой подход экономит до 10 часов рабочего времени, которые обычно тратят на разборку и сборку узлов.

Кривошипный механизм преобразует вращение приводного вала в возвратно-поступательное или качающееся движение рабочих сегментов. Такое решение используют в вальцах периодической прокатки, где требуется обработка заготовки только на определенном участке ее длины.

Инструмент совершает рабочее движение навстречу металлу, обжимает его и возвращается в исходную точку для нового цикла. Это позволяет получать детали с переменным сечением, такие как лопатки турбин, коленчатые валы или рычаги сложной формы. Механизм обеспечивает высокую точность позиционирования зоны деформации относительно торца прутка.

Жесткая кинематическая связь гарантирует полную повторяемость движений в каждом такте, что важно для серийного производства ответственных компонентов. Современные конструкции позволяют регулировать амплитуду качания и усилие прижима прямо в процессе работы через гидравлические вставки. Кривошипные узлы проектируют с большим запасом прочности, так как они испытывают знакопеременные нагрузки при каждом ударе.
