Горячая ковка

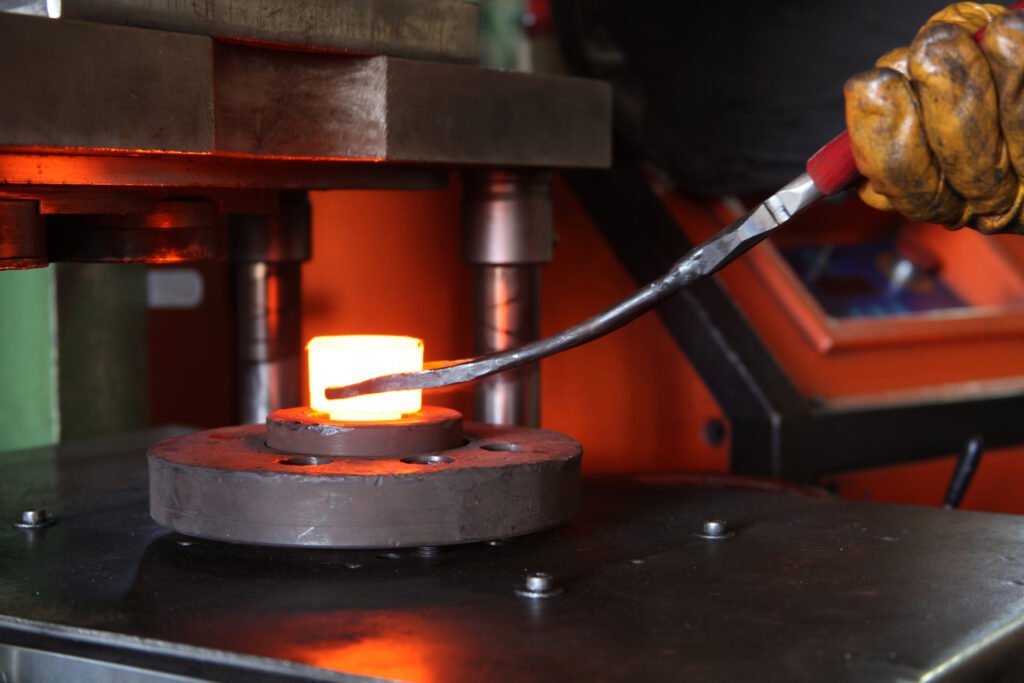

Для каждой марки стали существует строго определенный диапазон температур, в котором металл обладает максимальной пластичностью при минимальном сопротивлении деформации. Начало ковки обычно соответствует температуре на 200 градусов ниже точки плавления, а окончание должно происходить до момента падения температуры ниже порога рекристаллизации.

Для большинства конструкционных углеродистых сталей этот интервал составляет от + 800 до +1200 градусов. Если начать процесс при слишком высокой температуре, возникает риск пережога и неконтролируемого роста зерна, что делает металл хрупким. При работе ниже допустимого предела на поверхности заготовки неизбежно появляются трещины из-за потери пластичности.

Профессиональный кузнец использует пирометры и ориентируется на спектр свечения металла, чтобы гарантировать соблюдение технологического регламента и сохранение целостности структуры заготовки.

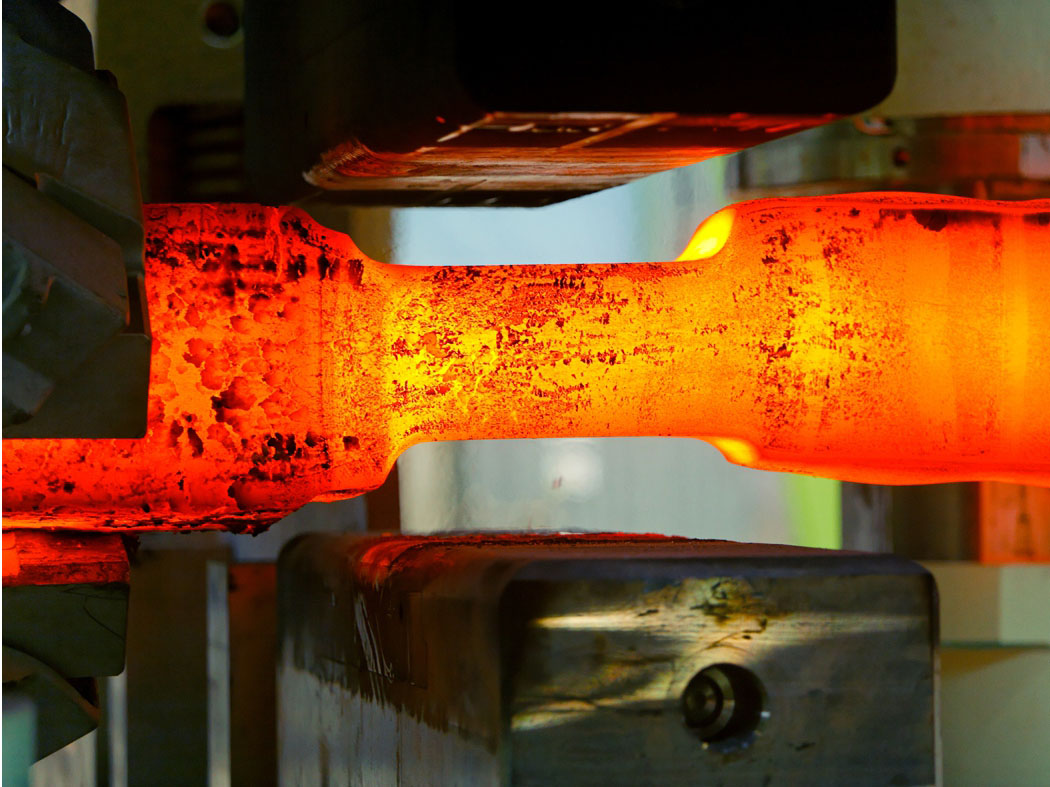

В процессе горячей ковки происходит глубокая перестройка внутренней микроструктуры металла. Под воздействием ударов молота или давления пресса исходная крупнозернистая структура слитка разрушается. Одновременно с деформацией при высоких температурах протекает процесс динамической рекристаллизации, в ходе которого образуются новые, гораздо более мелкие и однородные зерна.

Мелкозернистая структура - залог высокой ударной вязкости и прочности металла. Кроме того, ковка позволяет заварить микроскопические внутренние поры и несплошности, которые часто остаются после литья. В результате плотность металла возрастает, а его механические характеристики становятся стабильными по всему объему детали.

Заказчик получает изделие, способное выдерживать экстремальные нагрузки, что невозможно обеспечить при использовании обычной механической обработки из стандартного проката.

Индукционный нагрев - наиболее современный и эффективный метод подготовки металла к горячей ковке. В отличие от традиционных газовых или угольных печей, где тепло передается от поверхности вглубь за счет теплопроводности, индуктор воздействует непосредственно на весь объем заготовки с помощью токов высокой частоты. Это обеспечивает невероятную скорость нагрева, сокращая время пребывания металла при критических температурах в несколько раз.

Главным плюсом для качества становится резкое снижение образования окалины, так как поверхность просто не успевает интенсивно окислиться. Индукционные установки позволяют поддерживать температуру с точностью до нескольких градусов и легко интегрируются в автоматизированные линии.

Поковки получаются с более чистой поверхностью и точными размерами, снижается вероятность скрытых дефектов, вызванных перегревом.

Наиболее опасными и неисправимыми дефектами считаются перегрев и пережог металла. Перегрев характеризуется образованием очень крупного зерна, что значительно снижает пластичность и вязкость стали. Этот дефект можно исправить последующей правильной термической обработкой.

Пережог же считается окончательным браком: при экстремально высоких температурах кислород воздуха проникает по границам зерен и окисляет их. В результате связь между кристаллами металла теряется полностью, и заготовка может рассыпаться при первом же ударе.

Еще один распространенный недочет - неравномерный нагрев, когда сердцевина остается холодной при горячей поверхности. Это приводит к возникновению внутренних разрывов и трещин из-за разницы скоростей течения металла.

Строгий контроль времени выдержки в печи и равномерности температурного поля обязателен для профессионального кузнечного производства.

Легированные и высокоуглеродистые стали в холодном состоянии обладают очень высокой твердостью и низкой пластичностью, что делает их обработку давлением без нагрева практически невозможной. Горячая ковка временно переводит эти прочные материалы в податливое состояние, позволяя придавать им сложную форму без риска разрушения.

В процессе нагрева легирующие элементы более равномерно распределяются в структуре, а карбидная неоднородность уменьшается. Это важно для инструментальных сталей, из которых изготавливают штампы, фрезы и ножи. Горячая деформация гарантирует, что после последующей закалки деталь будет обладать предсказуемой твердостью и высокой сопротивляемостью износу.

Метод позволяет эффективно работать с материалами, которые при обычных условиях считаются хрупкими, превращая их в надежные конструкционные элементы для тяжелой промышленности.

Окалина представляет собой слой оксидов железа, который неизбежно образуется на раскаленном металле при контакте с кислородом. Она обладает высокой твердостью и может впрессовываться в тело заготовки, оставляя глубокие вмятины и язвы после очистки.

Для минимизации этого эффекта в современных цехах применяют методы скоростного нагрева и используют защитные атмосферы в печах. Непосредственно перед ковкой мастера проводят очистку заготовки с помощью гидросбива высокого давления или механических щеток. В процессе самой ковки на молотах окалину часто сдувают струей сжатого воздуха.

Качественное удаление оксидного слоя необходимо не только для обеспечения эстетичного вида изделия, но и для продления ресурса дорогостоящих ковочных штампов. Они быстро изнашиваются под действием абразивных частиц окалины.

Одно из уникальных свойств кованого металла - формирование направленной волокнистой структуры. В процессе деформации зёрна и микроскопические включения вытягиваются вдоль направления течения материала. Эти волокна работают подобно арматуре в бетоне: прочность металла вдоль волокон значительно выше, чем в поперечном направлении.

Профессиональные технологи проектируют процесс ковки таким образом, чтобы волокна обтекали контур детали и не перерезались при последующей механической обработке. Это особенно важно для деталей, работающих на изгиб и кручение, таких как коленчатые валы, рычаги и крюки. В литых деталях волокна отсутствуют, а в деталях из проката они располагаются прямолинейно.

Горячая ковка позволяет создать идеальный силовой каркас внутри металла, обеспечивая максимальную надежность узла при минимальном весе.

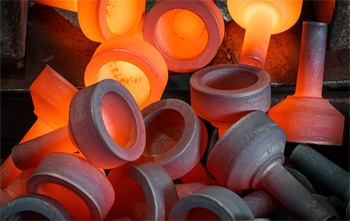

Режим охлаждения после ковки - продолжение технологического цикла, он напрямую влияет на финальные свойства изделия. Для простых углеродистых сталей достаточно охлаждения на спокойном воздухе. Но легированные и высокоуглеродистые стали при быстром остывании могут самопроизвольно закалиться, что приведет к возникновению огромных внутренних напряжений и появлению трещин.

В таких случаях поковки помещают в колодцы с песком или медленно охлаждают вместе с печью. Слишком медленное охлаждение также может быть вредным, вызывая рост зерна или выделение нежелательных фаз по границам кристаллов.

Точное соблюдение графика остывания гарантирует отсутствие скрытых напряжений в металле и обеспечивает оптимальную твердость для последующей механической обработки на токарных и фрезерных станках.

Поскольку горячая ковка не обеспечивает идеальной точности размеров и чистоты поверхности из-за теплового расширения и окалины, на заготовке всегда оставляется дополнительный слой металла - припуск. Его величина зависит от габаритов детали и от сложности ее формы. Для небольших поковок он может составлять 2-3 мм, а для массивных валов достигает 20 мм на сторону.

Технолог рассчитывает припуск таким образом, чтобы после его снятия на станке гарантированно удалился весь обезуглероженный поверхностный слой и были исправлены возможные геометрические отклонения ковки. Рациональный расчет припусков позволяет экономить на стоимости металла и сокращать время работы металлорежущего оборудования, обеспечивая при этом стопроцентный выход годной продукции.

Художественная горячая ковка отличается акцентом на индивидуальность и сложность пластических форм, которые часто невозможны в серийном производстве. Мастер вручную управляет течением раскаленного металла, используя подкладной инструмент, оправки и чеканы.

Нагрев в художественной ковке может проводиться локально, что позволяет деформировать только определенный участок длинного прутка, сохраняя жесткость остальной части. Это дает возможность выполнять такие изящные элементы, как скрутки, волюты, живые листья и цветы.

В отличие от промышленной штамповки ручная ковка сохраняет на поверхности благородную фактуру ударов молота, которую ценят архитекторы и дизайнеры. Каждый такой предмет - произведение искусства, в котором техническая прочность стальных конструкций объединяется с легкостью и пластикой ручной работы.

Для подтверждения качества ответственных горячих поковок применяют методы неразрушающего контроля. Самый эффективный - ультразвуковой, при котором звуковая волна проникает на всю глубину металла. УЗК позволяет обнаружить внутренние трещины, зоны рыхлости и остатки литой структуры в самом центре массивных валов или плит.

Для выявления поверхностных дефектов, таких как мелкие трещины или закаты, используется магнитопорошковая или капиллярная дефектоскопия. Обязательным этапом становится и замер твердости в нескольких точках для подтверждения правильности проведенной термообработки. Наличие аттестованной лаборатории на кузнечном предприятии гарантирует заказчику, что деталь полностью свободна от внутренних дефектов и обеспечит безопасную работу оборудования в условиях высоких нагрузок и вибраций.

Технология горячей ковки успешно применяется для обработки меди, алюминия, титана и их сплавов, но каждый материал требует уникального температурного режима.

Алюминиевые сплавы куются при относительно низких температурах - в пределах +450 градусов, причем интервал ковки очень узок. Перегрев алюминия ведет к мгновенному разрушению заготовки.

Медь обладает отличной ковкостью, но требует защиты от активного окисления при нагреве. Ковка титановых сплавов проводится при температурах около 1000 градусов и требует использования специальных покрытий для предотвращения насыщения металла газами из атмосферы печи.

Работа с цветными металлами требует от кузнеца высочайшей точности и понимания физики конкретного сплава, что позволяет получать детали с уникальными прочностными и антикоррозийными свойствами для электротехники и авиации.
