Ротационно-ковочные машины

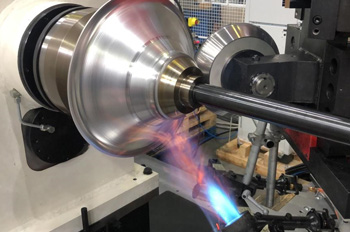

В радиально-ковочных машинах заготовку вращают и перемещают манипуляторы, пока бойки наносят удары в одной плоскости. Ротационный станок имеет принципиально иную конструкцию, потому что в нем основной шпиндель с рабочим инструментом вращается вокруг неподвижной или медленно движущейся детали.

Удары происходят с очень высокой частотой, которая достигает 6000 импульсов в минуту. Внешняя обойма содержит неподвижные ролики, которые толкают кулачки с бойками к центру при каждом прохождении мимо них. Такая схема позволяет получать идеальную цилиндрическую форму и очень чистую поверхность без использования сложных систем позиционирования заготовки.

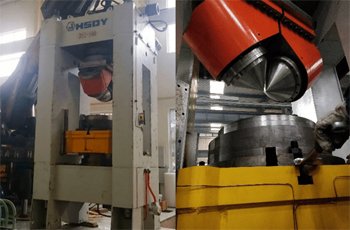

Ротационное оборудование занимает меньше места в цехе, так как оно не требует установки массивных приводных манипуляторов с обеих сторон. Процесс деформации происходит более мягко и равномерно по всей окружности металла одновременно. Эти машины чаще выбирают для производства тонкостенных трубок и мелких ступенчатых валов с высокой точностью размеров. Радиальные агрегаты лучше подходят для обработки тяжелых и крупных слитков весом более 1 т.

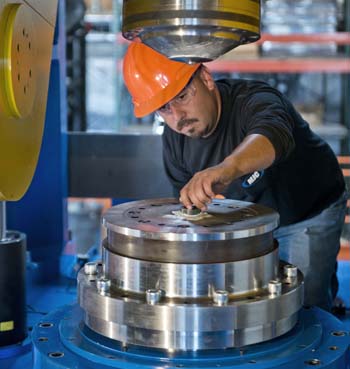

Обойма представляет собой жесткое стальное кольцо, в которое запрессованы цилиндрические ролики из сверхтвердого сплава. Когда внутренний шпиндель начинает вращение, установленные в нем кулачки с бойками поочередно наезжают на эти ролики. Каждый такой контакт вызывает мгновенное сближение инструмента и деформацию металла за счет клинового эффекта.

Ролики воспринимают на себя всю радиальную нагрузку и должны обладать исключительной износостойкостью. Количество этих элементов определяет частоту ударов за один оборот вала, что напрямую влияет на производительность и качество отделки поверхности.

Поверхность роликов шлифуют с высокой точностью, чтобы исключить вибрации и биение при работе на скоростях до 1000 об/мин. В процессе эксплуатации эти детали постоянно омываются потоком масла для отвода тепла и снижения трения качения. При обнаружении малейших сколов или выработки на роликах их заменяют комплектом для сохранения равномерности усилия. Если геометрия обоймы нарушится, станок начнет издавать повышенный шум и точность обработки резко упадет.

Конструкция ротационных машин позволяет плавно менять расстояние между бойками прямо в процессе движения заготовки через шпиндель. Для создания конуса используют специальные копирные линейки или гидравлические приводы, которые постепенно сдвигают кулачки к осевой линии. Металл получает равномерное обжатие по всей длине перехода, поэтому на поверхности отсутствуют ступеньки и следы от инструмента.

Метод подходит для формирования сужений на концах труб, мебельных ножек или конусных валов автомобильных агрегатов. Высокая частота ударов обеспечивает получение очень острого угла конуса без риска разрыва материала.

При обычной ковке получить идеальный конус сложно, потому что заготовка остывает неравномерно и требует постоянного контроля положения. Ротационный способ гарантирует полную симметричность детали относительно ее центральной оси. Время обработки одного конусного участка занимает не более 15 секунд при массовом производстве. Внутренняя структура металла при этом сохраняет направление волокон, что повышает прочность изделия на изгиб и кручение.

Зазор между рабочими бойками регулируют с помощью системы клиновых прокладок или эксцентриковых втулок, которые изменяют вылет кулачков. В современных автоматических машинах для этой цели применяют гидравлические цилиндры, встроенные непосредственно в конструкцию шпинделя. Они позволяют настраивать финальный диаметр изделия с точностью до 0,01 мм через пульт управления.

Когда станок работает, положение инструмента может корректироваться для компенсации теплового расширения металла или износа кромок. Правильная настройка зазора исключает появление дефектов в виде винтовых линий или граней на поверхности поковки.

Механизм регулировки должен быть очень жестким, чтобы выдерживать колоссальные давления в момент удара без изменения установленного размера. Все соединения снабжают стопорными устройствами, которые предотвращают самопроизвольное смещение деталей от сильной вибрации. Если зазор выставлен неверно, нагрузка на подшипники шпинделя возрастает, что ведет к их быстрому перегреву.

Шпиндель ротационно-ковочной машины вращается с огромной скоростью и несет на себе подвижные кулачки с тяжелыми бойками. При каждом ударе возникают мощные центробежные и инерционные силы, которые могут вызвать опасный дисбаланс всей системы.

Массивные противовесы устанавливают для компенсации этих нагрузок и обеспечения плавности хода механизмов. Они помогают сохранять стабильный крутящий момент и защищают станину от разрушительных вибраций при частоте ударов до 5000 в минуту. Без точной балансировки ресурс главных подшипников сократится в несколько раз из-за постоянных знакопеременных напряжений.

Расположение и массу балансиров рассчитывают на этапе проектирования станка с помощью компьютерного моделирования динамических процессов. После сборки или замены инструмента проводят обязательную проверку узла на балансировочном стенде. Даже небольшое отклонение веса одного из кулачков вызывает биение, которое передается на обрабатываемую деталь и портит ее геометрию. Правильно сбалансированный шпиндель работает практически бесшумно и потребляет меньше электроэнергии.

Система смазки должна обеспечивать непрерывную подачу масла под давлением непосредственно в зону контакта кулачков с роликами обоймы. Смазочный материал выполняет функцию теплоносителя, который забирает излишки жара от нагруженных поверхностей трения.

При работе на высоких оборотах масло должно иметь стабильную вязкость и содержать присадки против пенообразования. В контур обязательно включают мощный теплообменник и систему фильтрации с тонкостью очистки до 15 мкм. Постоянный поток жидкости вымывает из механизмов мелкую металлическую пыль, которая образуется при интенсивной деформации стали.

Если подача масла прекратится, роликовый узел выйдет из строя в течение нескольких минут из-за мгновенного перегрева и заклинивания. Датчики давления и температуры встроены в систему управления и блокируют работу станка при любых отклонениях от нормы. Уровень жидкости в основном баке проверяют ежедневно, так как утечки через уплотнения шпинделя могут быть значительными.

Автоматическая смена инструмента в ротационных машинах осуществляется с помощью быстросъемных кассет, которые фиксируют бойки в кулачках шпинделя. Гидравлические зажимы разжимаются по команде контроллера, после чего манипулятор извлекает старый комплект и устанавливает новый.

Весь процесс занимает менее 5 минут, что крайне важно для производственных линий с частой сменой номенклатуры. Инструмент имеет специальные идентификационные метки, которые считываются датчиками для автоматической загрузки параметров в программу ЧПУ. Такой подход исключает ошибки персонала и позволяет избежать повреждения дорогостоящей оснастки.

Посадочные места в шпинделе после извлечения бойков очищаются струей сжатого воздуха для удаления остатков окалины и масла. Это гарантирует идеальную точность позиционирования нового инструмента без дополнительных ручных операций по подгонке. В некоторых специализированных моделях станков замена бойков может производиться без полной остановки вращения шпинделя.

При обработке полых заготовок внутрь трубы вводят стальную оправку, которая служит жестким внутренним упором для металла при ударах бойков. Инструмент определяет финальный внутренний диаметр и форму канала, исключая смятие стенок или искажение их геометрии. В процессе ковки металл плотно обжимается вокруг оправки, поэтому внутренняя поверхность приобретает высокую чистоту и точность.

Этот метод позволяет получать трубы с переменной толщиной стенки, когда оправка имеет ступенчатый или конусный профиль. Осевое положение стержня жестко фиксируется специальным зажимным устройством на станине машины.

Оправку изготавливают из жаропрочных сплавов и полируют до зеркального блеска для снижения трения при извлечении из готовой детали. В зону контакта подают технологическую смазку, которая предотвращает прилипание горячей стали к поверхности инструмента. Если оправка будет иметь биение, труба приобретет разностенность, что недопустимо для ответственных деталей.

Станину ротационно-ковочной машины отливают из тяжелого виброгасящего чугуна с внутренними ребрами жесткости для поглощения энергии микроударов. Корпус имеет большую массу, которая в 20 раз превышает вес подвижных частей шпинделя для обеспечения инерционной стабильности.

Для установки оборудования используют фундаменты с глубоким заложением и слоями виброизоляционных материалов на основе полиуретана. Дополнительные демпферы монтируют под опоры двигателя и редуктора, чтобы исключить передачу структурного шума на соседние станки. Такая комплексная защита позволяет эксплуатировать мощные агрегаты без вреда для конструкций производственного здания.

Внутренние полости станины часто заполняют специальными композитными составами, которые эффективно гасят высокочастотные колебания. Все крышки и защитные кожухи снабжают резиновыми уплотнениями для исключения дребезжания при работе на максимальных оборотах. Динамический мониторинг уровня вибрации проводится датчиками, которые передают данные в систему безопасности станка.

Сервопривод обеспечивает гораздо более высокую точность позиционирования заготовки в зоне ковки по сравнению с традиционными гидравлическими цилиндрами. Шаг подачи можно регулировать с точностью до 0,005 мм, что позволяет получать идеально ровную поверхность без следов перекрытия ударов.

Электронное управление дает возможность мгновенно менять скорость перемещения металла на разных участках детали для формирования сложного профиля. Сервомоторы работают бесшумно и потребляют электроэнергию только в моменты активного движения каретки манипулятора. Отсутствие шлангов высокого давления и баков с маслом упрощает конструкцию и повышает экологичность оборудования.

Динамические характеристики сервопривода позволяют быстро совершать возвратные движения для многопроходной обработки заготовок. Программное обеспечение синхронизирует подачу с частотой вращения шпинделя, исключая возникновение осевых напряжений в металле. При использовании гидравлики сложно добиться такой же стабильности параметров при изменении температуры рабочей жидкости.

Износ роликов или внутренней поверхности обоймы приводит к нарушению ритмичности ударов и появлению волнообразного рельефа на готовой детали. Если один из роликов теряет свою цилиндрическую форму, сила воздействия бойка на этом участке падает, что вызывает отклонение от круглости. На поверхности металла могут появиться глубокие забоины или грани, которые потребуют большого припуска на последующую шлифовку.

Увеличение люфтов в роликовом узле провоцирует рост ударных нагрузок на подшипники шпинделя и может вызвать их преждевременное разрушение. Постоянный контроль геометрии обоймы является обязательным условием для выпуска продукции экспортного качества.

При обнаружении неравномерного износа проводят полную замену всего комплекта роликов и шлифовку беговой дорожки в корпусе. Несвоевременный ремонт ведет к перегреву шпиндельного узла и может закончиться заклиниванием вращающихся частей на полном ходу. Износ также проявляется в изменении спектра шума станка, который становится более жестким и прерывистым.

Технология ротационной ковки позволяет распределять металл заготовки очень точно, создавая усиление в местах максимальных нагрузок на будущий вал. В процессе деформации на оправке стенки трубы уплотняются, а волокна сплава ориентируются вдоль контура изделия без разрывов. Это повышает усталостную прочность детали при кручении и изгибе, что критично для приводных валов и осей автомобилей.

Снижение веса полого изделия по сравнению с цельнометаллическим аналогом достигает 30% при сохранении всех механических характеристик. Экономия материала на больших сериях продукции дает значительное преимущество по себестоимости перед другими способами обработки.

Процесс позволяет получать полые валы со сложной внутренней геометрией, которую невозможно создать методом обычного сверления или литья. Переходы между разными диаметрами получаются плавными, что исключает концентрацию напряжений и увеличивает ресурс узла. Высокая точность размеров после ковки позволяет отказаться от черновой механической обработки внутренних и внешних поверхностей.

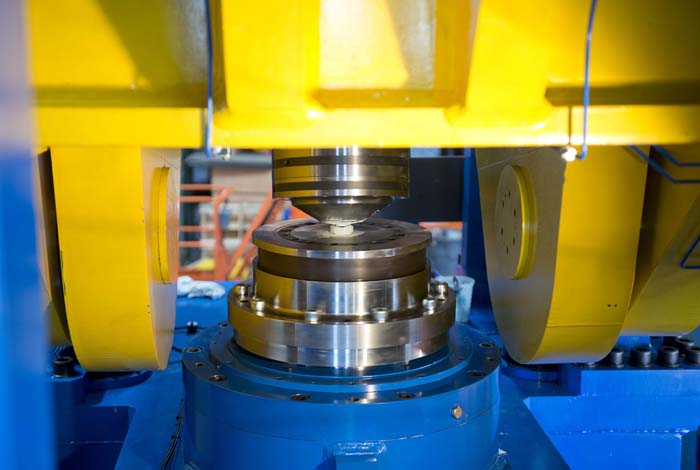

Рабочие бойки ротационных машин испытывают до 100 ударов в секунду, поэтому их изготавливают из высоколегированных инструментальных сталей или твердых сплавов. Материал должен обладать исключительной твердостью в сочетании с высокой вязкостью для поглощения энергии отдачи без появления сколов. Часто применяют стали с содержанием вольфрама, молибдена и кобальта, которые сохраняют свои свойства при нагреве до +600℃ в зоне контакта.

Поверхность инструмента подвергают многоступенчатой термической обработке и финишному азотированию для создания сверхтвердого защитного слоя. Это увеличивает ресурс оснастки до 50000 рабочих циклов даже при обработке нержавеющих и жаропрочных сплавов.

Для ковки цветных металлов и алюминия используют бойки со вставками из карбида вольфрама, которые имеют минимальный коэффициент трения. Качество полировки рабочей поверхности напрямую влияет на шероховатость готовых изделий и отсутствие налипания материала. Бойки проектируют с учетом тепловой деформации, чтобы при выходе на рабочий режим геометрия ручья соответствовала чертежу.
