Радиально-ковочные машины

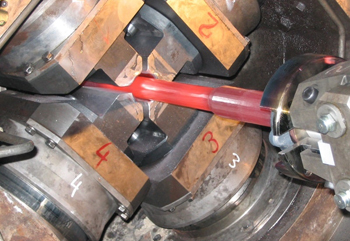

Четыре бойка бьют по заготовке одновременно и создают в зоне деформации состояние всестороннего сжатия. Металл не может уходить в стороны, поэтому он течет только вдоль продольной оси прутка. Такая схема исключает появление растягивающих напряжений, потому что давление направлено к центру со всех сторон.

Каждый боек имеет свой эксцентриковый привод, но все механизмы работают синхронно. Когда инструменты встречаются в центральной точке, усилие на сталь достигает 800 МПа. Система позволяет обрабатывать высоколегированные стали без риска образования внутренних трещин.

Радиальная ковка обеспечивает равномерное распределение деформации по всему сечению, так как бойки воздействуют на поверхность с высокой частотой. Для управления вылетом каждого инструмента используют гидравлические цилиндры, которые меняют положение эксцентриковых валов в реальном времени. Если нужно получить конус или ступенчатый профиль, компьютер плавно сдвигает бойки во время движения заготовки.

Внутреннюю поверхность труб калибруют с помощью длинного стержня - оправки, которую вводят в отверстие перед началом работы. Бойки обжимают горячий металл вокруг этого инструмента, поэтому внутренний канал приобретает идеальную точность и высокую чистоту.

Оправка может иметь нарезы или сложный профиль, который полностью переносится на внутреннюю стенку трубы. Такой способ используют для производства ствольных заготовок и полых валов с переменным сечением. Когда заготовка движется вдоль оси, оправка перемещается синхронно с ней или остается неподвижной в зоне деформации.

Жидкостное охлаждение внутри стержня защищает инструмент от перегрева при длительном контакте со сталью, которую раскалили. Специальный механизм удерживает оправку и регулирует ее положение с точностью до 0,1 мм. Метод исключает разностенность труб и обеспечивает соосность внешнего и внутреннего контуров. Если процесс требует получения сложной внутренней геометрии, используют оправки из жаропрочных сплавов с твердым покрытием.

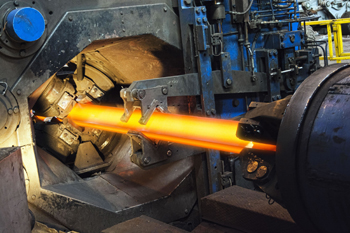

Манипуляторы удерживают заготовку с двух сторон и обеспечивают ее вращение вокруг продольной оси. Захваты вращаются синхронно с частотой ударов бойков, чтобы каждый импульс приходился на новый участок поверхности. Механизм подачи перемещает металл в зону ковки с высокой точностью, потому что шаг перемещения определяет чистоту поверхности.

Когда заготовка проходит через бойки, манипулятор плавно тянет ее вперед или подает назад для повторного прохода. Такая согласованная работа всех узлов исключает появление винтовых линий и искажение формы.

Гидравлический привод захватов позволяет надежно зажимать тяжелые болванки весом до 5 т. Устройство автоматически центрирует пруток относительно оси бойков, чтобы исключить биение и неравномерный износ инструмента. В современных машинах манипуляторы имеют программируемое управление скоростью, которое зависит от текущего диаметра детали. Если нужно обработать только один конец вала, второй зажим остается неподвижным и выполняет роль опоры.

Высокая частота ударов достигает 1200 импульсов в минуту, что позволяет сохранять тепло внутри металла без дополнительного подогрева. Кинетическая энергия бойков при быстром контакте переходит в тепловую энергию деформации. Заготовка остается пластичной в течение всего цикла обработки, поэтому станок справляется с твердыми сплавами на больших скоростях.

Мелкие и частые шаги деформации создают очень гладкую поверхность, которая не требует грубой обточки. Процесс происходит непрерывно, поэтому производительность таких машин в 2 раза выше по сравнению с обычными прессами.

Интенсивное воздействие дробит крупные зерна металла и формирует плотную мелкозернистую структуру. Это повышает прочность изделий и их устойчивость к износу при эксплуатации в тяжелых условиях. Система управления подстраивает ритм ударов под конкретную марку стали, чтобы избежать перегрева поверхностного слоя. Быстрое чередование нагрузок снижает общую вибрацию станины, так как энергия распределяется во времени равномерно.

Для изменения диаметра поковки используют гидравлические системы, которые меняют положение опор эксцентриковых валов. Когда компьютер подает сигнал, поршни сдвигают или раздвигают бойки прямо во время совершения ударов.

Метод позволяет получать ступенчатые валы и плавные переходы без смены инструмента или переналадки станка. Точность позиционирования бойков составляет 0,01 мм, что гарантирует идеальное соблюдение размеров по всей длине детали. Оператор задает нужный профиль в программе, а механизмы отрабатывают команды в автоматическом режиме.

Такая гибкость настройки исключает простои оборудования и позволяет обрабатывать заготовки разного исходного диаметра в одном потоке. Синхронизация всех четырех приводов обеспечивает сохранение центральной оси детали при любых изменениях размера. Если нужно выполнить калибровку, система уменьшает вылет бойков на финишном проходе для снятия минимального припуска. Гидравлика плавно компенсирует тепловое расширение металла, поэтому размеры остаются стабильными от первой до последней детали в партии.

Радиальная ковка подходит для обработки титана, вольфрама и жаропрочных сплавов, так как она создает благоприятную схему сжатия. Эти материалы часто трескаются при обычных методах обработки из-за возникновения растягивающих напряжений. В радиальной машине металл постоянно зажат между четырьмя бойками, поэтому риск появления трещин сводится к минимуму.

Высокая скорость процесса не дает заготовке остыть, что критично для материалов с узким температурным интервалом ковки. Метод позволяет получать сложные фасонные поверхности на деталях, которые раньше изготавливали только литьем или механической обработкой.

Для работы с трудными сплавами применяют специальные режимы с уменьшенным шагом подачи и повышенной частотой ударов. Компьютер контролирует усилие каждого контакта, чтобы исключить разрушение внутренних связей в кристаллической решетке. Применение защитных покрытий на поверхности металла предотвращает поглощение газов из атмосферы при нагреве. Радиальный способ гарантирует отсутствие внутренних пустот и рыхлостей даже в центре массивной заготовки.

Бойки испытывают колоссальные термические нагрузки, поэтому в зону ковки под давлением постоянно подают охлаждающую эмульсию. Жидкость распыляют через форсунки прямо на рабочие поверхности инструмента в паузах между ударами. Это предотвращает перегрев стали выше +250℃ и сохраняет исходную твердость материала.

Внутренние каналы в корпусе станины также имеют водяное охлаждение для отвода тепла от подшипников и эксцентриковых валов. Система фильтрации удаляет окалину и металлическую пыль из состава эмульсии перед ее повторным использованием.

Температурный контроль осуществляют с помощью датчиков, которые встроены в наиболее нагруженные узлы машины. Если охлаждение станет недостаточно эффективным, автоматика снизит частоту ударов или остановит цикл для защиты оборудования. Стабильная температура инструмента обеспечивает постоянство размеров поковки, так как исключается тепловое расширение бойков. Регулярная очистка сопел и проверка насосов гарантируют бесперебойную работу станка при многосменном графике.

Процесс ковки происходит без образования облоя, который в обычных штампах уходит в отходы и требует последующей обрезки. Весь объем заготовки переходит в тело готовой детали, потому что металл течет только вдоль оси. Высокая точность размеров позволяет устанавливать минимальные припуски на последующую шлифовку или чистовую обточку.

Во многих случаях детали после радиальной ковки не требуют обработки на токарном станке, так как поверхность уже имеет нужную шероховатость. Это сокращает количество стружки и снижает общие затраты на закупку исходного проката.

Использование оправки при ковке полых изделий исключает необходимость глубокого сверления, которое всегда сопровождается большими потерями материала. Поковки имеют форму, максимально близкую к финишному чертежу изделия, что упрощает технологическую цепочку. Экономия металла становится особенно заметной при работе с дорогостоящими легированными сталями и цветными сплавами. Меньший объем отходов снижает нагрузку на системы переработки и уменьшает себестоимость каждой единицы продукции.

Система ЧПУ управляет движением четырех бойков одновременно и синхронизирует их с осевым перемещением заготовки. Это позволяет формировать идеальные конусы и сложные криволинейные профили без использования специальной оснастки.

Точность угла конуса контролируют цифровые датчики, которые отслеживают положение инструментов 500 раз в секунду. Программа плавно меняет вылет бойков по заданному алгоритму, что исключает появление ступенек или неровностей на переходе диаметров. Результат получается стабильным для всей партии деталей, потому что исключается влияние человеческого фактора на процесс.

Специальное программное обеспечение позволяет быстро перенастроить станок на новый тип продукции путем загрузки другого файла с чертежом. Система автоматически учитывает тепловую усадку металла и вносит правки в реальные размеры во время ковки. На дисплее оператора отображается трехмерная модель процесса и все текущие параметры нагрузки на узлы. Использование ЧПУ превращает радиальную машину в гибкий обрабатывающий центр для серийного выпуска валов любой сложности.

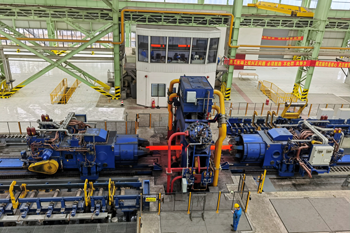

Корпус радиально-ковочной машины отливают из высокопрочного чугуна с большой толщиной стенок для поглощения ударных импульсов. Массивная станина гасит колебания внутри своей структуры и предотвращает их передачу на фундамент и соседнее оборудование. В приводах бойков используют массивные маховики, которые сглаживают пиковые нагрузки на электродвигатели.

Механизмы эксцентриков работают в герметичной масляной ванне, поэтому жидкость выполняет роль дополнительного демпфера. Для установки станка применяют специальные виброизолирующие опоры, которые исключают передачу сейсмических волн на пол цеха.

Все подвижные части проходят тщательную динамическую балансировку на этапе сборки станка. Это снижает уровень шума и предотвращает преждевременный износ подшипников качения. Система мониторинга постоянно замеряет уровень вибрации в разных точках машины и выдает предупреждение при отклонении от нормы. Регулярная подтяжка анкерных креплений и проверка состояния фундаментных болтов входят в график обязательного обслуживания.

Для смазки высокоскоростных эксцентриков используют специальные масла с повышенной несущей способностью и антизадирными присадками. Насосная станция подает смазку под давлением непосредственно в зоны трения скольжения и к опорным подшипникам.

Постоянная циркуляция жидкости обеспечивает эффективный отвод тепла от нагруженных узлов при работе на высокой частоте. Масло проходит через многоступенчатую систему фильтрации, которая задерживает частицы износа размером более 10 мкм. Контроль чистоты и химического состава смазки проводят ежемесячно для предотвращения аварийных поломок.

При нагреве вязкость состава должна оставаться стабильной, поэтому в систему встраивают охладители с автоматическим регулированием температуры. Если давление в магистрали упадет, датчики мгновенно заблокируют работу главного привода для исключения сухого трения. В картере станка устанавливают магнитные ловушки для сбора мелкой металлической стружки. Прозрачные смотровые окна позволяют визуально проверять наличие и цвет масла в критических узлах.

Современные машины оснащают системами быстрого крепления, которые позволяют заменить комплект из четырех бойков в течение 20 минут. Инструмент фиксируют с помощью гидравлических зажимов, поэтому оператору не нужно затягивать множество болтов вручную. Бойки устанавливают в специальные кассеты, которые обеспечивают автоматическое центрирование относительно оси ковки.

После установки новой оснастки система ЧПУ проводит калибровку и выставляет нулевые точки для начала работы. Это сокращает время простоя оборудования и делает выгодным производство даже небольших партий специфических деталей.

Направляющие для инструмента имеют защитные покрытия, которые исключают появление задиров при частой смене блоков. Все операции по демонтажу проводят с помощью вспомогательных манипуляторов, так как вес одного бойка может достигать 100 кг. В памяти компьютера хранятся параметры износа для каждого комплекта оснастки, что упрощает настройку после возврата инструмента в работу.
