Радиальная ковка

Радиальная ковка - один из самых точных методов горячей обработки металлов давлением. Благодаря жесткой конструкции ковочных блоков и автоматизированному контролю положения бойков допуски на диаметральные размеры могут составлять от 0,5 до 1,5 мм в зависимости от габаритов заготовки. Это значительно выше показателей свободной ковки на молотах или прессах, где отклонения могут достигать 5 или 10 мм.

Высокая точность часто позволяет исключить операцию чернового точения и сразу перейти к чистовой механической обработке. Для заказчика это означает существенное снижение затрат на закупку металла, так как припуски сводятся к минимуму. Такая прецизионность важна при производстве ступенчатых валов и заготовок для высокоточного машиностроения, где каждый лишний миллиметр металла увеличивает время работы станков.

Уникальная особенность радиальной ковки - возможность формирования точного внутреннего рельефа в полых заготовках с помощью специальной оправки. В процессе обжатия металл плотно прижимается к стержню, установленному внутри трубы, в точности повторяя его форму.

Метод позволяет изготавливать не только цилиндрические отверстия, но и внутренние шлицы, многогранники или даже винтовые нарезы. Точность внутреннего диаметра при этом сопоставима с результатами протягивания на станках, но ковка дополнительно упрочняет поверхностный слой металла.

Эту технологию выбирают для производства заготовок стволов, полых валов коробок передач и сложных переходников. Применение оправки исключает необходимость дорогостоящего глубокого сверления и растачивания, а это сокращает производственный цикл и повышает прочность внутреннего профиля детали.

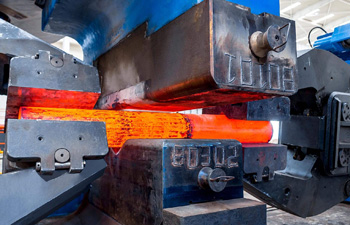

При радиальной ковке деформация происходит одновременно с четырех или более сторон. Это создает схему всестороннего неравномерного сжатия. Получаются идеальные условия для закрытия внутренних пор, микротрещин и других дефектов литой структуры.

В отличие от проката, где волокна металла вытягиваются строго продольно, при радиальной ковке они плавно огибают все изменения диаметра ступенчатого вала. Такая макроструктура обеспечивает исключительную усталостную прочность изделия.

Детали, полученные этим методом, способны выдерживать на 20-30% больше динамических нагрузок, чем аналогичные изделия, выточенные из круглого проката. Для инженеров-конструкторов это весомый аргумент при проектировании ответственных узлов авиационных двигателей, буровых установок и трансмиссий тяжелой техники.

Холодная радиальная ковка применяется для получения деталей с идеальной чистотой поверхности и максимально высокими механическими свойствами. В отличие от горячего способа здесь отсутствует процесс образования окалины, что позволяет добиться точности размеров по 9 или 10 квалитету.

В процессе холодной деформации происходит наклеп металла, то есть его естественное упрочнение. Предел прочности и твердость поверхности значительно возрастают без проведения дополнительной термической обработки. Это делает технологию незаменимой при изготовлении тонкостенных прецизионных труб и валов из пластичных сталей и цветных сплавов.

Стоит учитывать, что холодная ковка требует мощного оборудования и ограничивает степень деформации за один проход. Но в результате получается деталь с зеркальной поверхностью, готовая к эксплуатации или требующая лишь минимальной финишной полировки.

Высоколегированные стали, титановые и жаропрочные никелевые сплавы часто обладают низкой пластичностью и склонны к растрескиванию при обычной ковке. Радиально-ковочные машины решают эту проблему за счет высокой частоты ударов и малой степени деформации за каждый отдельный импульс. Металл не успевает остыть и находится в состоянии всестороннего сжатия, которое препятствует раскрытию трещин.

Благодаря программированию скорости подачи и вращения заготовки процесс проходит в оптимальном температурном интервале. Это позволяет успешно обрабатывать материалы, которые буквально рассыпаются под обычным молотом.

Для предприятий аэрокосмической отрасли радиальная ковка - базовый метод получения заготовок из специальных сплавов. Она обеспечивает гарантированную сплошность и заданную мелкозернистую микроструктуру материала.

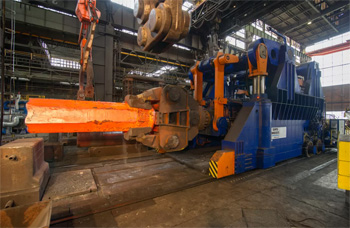

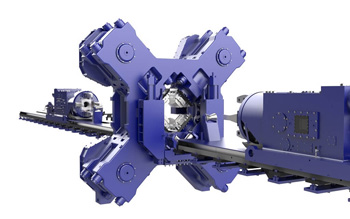

Современными радиально-ковочными комплексами управляют системы ЧПУ, которые контролируют каждое движение бойков и манипуляторов. Перенастройка машины на новое изделие заключается в смене программного обеспечения и, при необходимости, комплекта штампов. Это занимает минимум времени. Высокая скорость нанесения ударов позволяет обрабатывать одну заготовку в течение нескольких минут. Процесс показывает огромную производительность при серийном выпуске.

Полная автоматизация исключает ошибки оператора и гарантирует стопроцентную идентичность всех деталей в партии. Заказчик получает преимущество в виде оперативной отгрузки даже крупных партий сложных ступенчатых валов. Скорость работы и отсутствие необходимости в мехобработке позволяют намного сократить путь от чертежа до готового изделия.

Возможности радиальной ковки ограничиваются прежде всего проходным сечением ковочного блока и вылетом манипуляторов. Большинство машин среднего класса работают с диаметрами от 20 до 150 мм, в то время как тяжелые промышленные установки способны обрабатывать заготовки диаметром до 500 мм и более.

По длине ограничения связаны с конструкцией приемных столов и ходом зажимных головок манипулятора. Современные линии позволяют ковать валы длиной до 10 или 12 м. Метод часто используют для производства длинномерных изделий, таких как насосные штанги или гребные валы.

При проектировании заказа важно учитывать соотношение длины и диаметра, так как слишком тонкие и длинные заготовки могут подвергаться вибрации в процессе ковки. Опытный технолог всегда подскажет оптимальные параметры заготовки для обеспечения прямолинейности оси готового изделия.

Коэффициент использования металла при радиальной ковке достигает 0,85 или 0,95. Это один из самых высоких показателей среди всех методов горячей обработки. При традиционном точении ступенчатого вала из круглого проката до половины массы исходного материала может уходить в стружку.

В радиальной ковке объем металла практически полностью перераспределяется в нужную форму, а потери возникают только на обрезку технологических концов. Для изделий из нержавеющих сталей, титана или инструментальных сплавов экономия даже 10% веса дает колоссальный финансовый эффект.

Выбирая радиальную ковку, заказчик платит за полезный вес детали, а не за отходы, которые остаются в цехе мехобработки. Это делает технологию наиболее рентабельной при работе с любыми ценными марками сталей и сплавов.

После ковки длинномерные валы и трубы требуют особого внимания к режиму охлаждения. Главное - предотвратить их искривление. Неравномерное остывание может привести к возникновению внутренних напряжений, которые вызовут изгиб детали.

Для обеспечения прямолинейности поковки укладывают на специальные стеллажи или вращающиеся холодильники, обеспечивающие равномерный отвод тепла со всех сторон. Для легированных сталей может применяться замедленное охлаждение в термостатах для предотвращения образования флокенов.

Соблюдение этих правил гарантирует, что заготовка сохранит свою геометрию и не потребует сложной операции правки перед механической обработкой. Заказчик получает ровные изделия. Их несложно разместить в центрах токарных станков и провести качественную финишную обработку.

Поверхность деталей после радиальной ковки отличается отсутствием грубых следов ударов, характерных для обычных молотов. Благодаря высокой частоте воздействия и перекрытию зон деформации она получается достаточно гладкой, с регулярным микрорельефом.

В случае горячей ковки слой окалины минимален из-за высокой скорости процесса. При использовании современных систем гидросбива окалины поверхность поковки сопоставима по чистоте с результатом чернового точения. При холодной радиальной ковке достигается параметр шероховатости Ra 0,63 или ниже, что соответствует чистовому шлифованию.

Для многих видов промышленных валов такая поверхность окончательна и не требует улучшения. Это позволяет использовать поковки в качестве готовых изделий в узлах, где не предъявляются экстремальные требования к зеркальности сопрягаемых поверхностей.

Да, радиально-ковочные машины идеально подходят для создания конических переходов и полностью конусных изделий. Программное управление позволяет синхронно изменять положение бойков прямо в процессе продольной подачи заготовки. Можно получить как плавные конусы большой длины, так и резкие переходы между разными диаметрами вала. Это используется при производстве бурильного инструмента, конусных осей прицепов и различных элементов трансмиссий.

В отличие от точения конуса ковка сохраняет непрерывность волокон металла вдоль конической поверхности, что увеличивает прочность детали на изгиб и кручение. Заказчик получает деталь с оптимальным распределением напряжений. Она будет служить значительно дольше, чем выточенная из цилиндра, особенно в зонах перехода от одного сечения к другому.

Смазка при радиальной ковке выполняет функции охлаждения инструмента и снижения трения между бойком и заготовкой. В процессе горячей ковки используют специальные составы на основе графита, которые наносят на рабочие зоны. Это предотвращает прилипание раскаленного металла к штампам и продлевает срок их службы. При ковке полых труб на оправке смазка внутренней поверхности важна, так как помогает легко извлечь оправку после завершения операции.

Качественная смазка обеспечивает равномерность деформации и чистоту поверхности поковки. На современных линиях подача смазочно-охлаждающей жидкости полностью автоматизирована и синхронизирована с циклом ударов. Правильный выбор технологической среды гарантирует отсутствие на поверхности деталей задиров, вмятин и других дефектов.

Хотя оба метода позволяют получать тела вращения, радиальная ковка обладает большей универсальностью и обеспечивает более высокое качество центральной зоны детали. При винтовой прокатке в центре заготовки возникают значительные растягивающие напряжения. Они могут привести к образованию рыхлости или даже внутренних полостей. Радиальная ковка, напротив, создает сжимающие напряжения по всему сечению, плотно заваривая любые дефекты.

Кроме того, на радиально-ковочной машине можно получать детали с некруглой формой сечения (квадрат, шестигранник) на отдельных участках вала. На прокатном стане этого добиться невозможно. Для заказчика выбор радиальной ковки предпочтителен при изготовлении ответственных валов малого и среднего веса.
