Машинная ковка

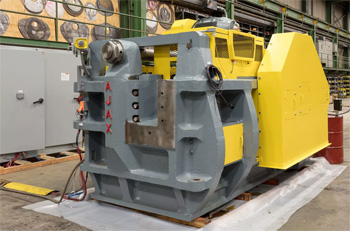

Ковочный манипулятор - высокотехнологичное подъемно-транспортное устройство, которое заменяет ручной труд при перемещении тяжелых заготовок под бойками. В современной машинной ковке он работает в единой связке с прессом или молотом, обеспечивая идеальную синхронизацию движений.

Манипулятор отвечает за захват, кантовку (поворот) и точное позиционирование раскаленного слитка. Благодаря автоматизации он может подавать заготовку с точностью до миллиметра, что критически важно для получения равномерного укова по всей длине изделия.

Для заказчика использование манипуляторов означает не только возможность обработки гигантских деталей весом в десятки тонн, но и существенное повышение качества продукции. Исключение человеческого фактора при манипуляциях с металлом снижает риск искривления осей и появления геометрических погрешностей. А это минимизирует припуски под финишную обработку.

Для массивных стальных заготовок, используемых в машинной ковке, мгновенный нагрев недопустим из-за риска возникновения внутренних трещин. Разница температур между раскаленной поверхностью и холодным ядром слитка создает колоссальные напряжения, способные разорвать металл изнутри.

Технологи используют многостадийные режимы нагрева в камерных или методических печах. На первом этапе заготовку медленно прогревают до определенного порога, затем выдерживают для выравнивания температуры по всему сечению и только после этого доводят до ковочного интервала. Такой подход требует времени, иногда до нескольких суток для особо крупных объектов, но это единственный способ гарантировать целостность структуры.

Длительный цикл подготовки металла - технологическая необходимость, обеспечивающая надежность будущей детали. Например, вала электростанции или крупного судового гребного винта.

Главное преимущество машинной ковки - повторяемость результата и возможность создания огромных усилий деформации, недоступных человеку. Такая обработка позволяет проковывать металл на всю глубину, устраняя внутренние дефекты литья и измельчая зерно структуры. В ручной ковке воздействие часто носит поверхностный характер, что приемлемо для бытовых изделий, но недопустимо для деталей машин.

Машинные комплексы оснащены системами контроля давления и хода инструмента. Это гарантирует одинаковые физико-механические свойства в каждой точке поковки. Кроме того, промышленное оборудование позволяет работать с тугоплавкими и высоколегированными сплавами, которые требуют строго определенных скоростей деформации.

Для серийного заказчика машинный метод - единственный законный способ получения сертификации на детали, работающие под надзором органов технического контроля.

Современные ковочные комплексы оснащены лазерными сканерами и датчиками позиционирования, которые отслеживают изменение размеров детали в режиме реального времени. Программное обеспечение сопоставляет текущую форму поковки с 3D-моделью и автоматически корректирует ход пресса или движения манипулятора. Это позволяет минимизировать количество проходов и точно соблюдать заданные допуски даже при работе с раскаленным металлом.

Цифровой контроль фиксирует усилие на каждом этапе, создавая электронный паспорт изделия, в котором отражена вся история его деформации. Для клиента это дополнительная гарантия качества: прозрачность производства исключает возможность скрытых нарушений технологии.

Автоматизация позволяет выпускать сложные ступенчатые валы и поковки переменного сечения с точностью, которая ранее была достижима только при последующей механической обработке.

Коэффициент укова - основной показатель качества проработки металла. Он рассчитывается как отношение площади поперечного сечения исходного слитка к площади сечения готовой поковки. В машинной ковке этот параметр жестко регламентирует нормативная документация.

Высокий коэффициент укова (от 3 и выше) свидетельствует о том, что литая структура слитка полностью разрушена и заменена более прочной кованой. При недостаточном укове деталь может сохранить рыхлость сердцевины, что приведет к ее разрушению в процессе эксплуатации.

Машинная ковка на мощных прессах позволяет достигать нужных показателей укова даже для очень массивных изделий. Следует обращать внимание на этот параметр в спецификации, так как он определяет усталостную прочность и долговечность изделия. Особенно при работе в условиях экстремальных динамических нагрузок или высокого давления.

При высоких температурах ковки поверхность стали активно взаимодействует с кислородом, образуя слой окалины. Это ведет к потере ценного металла и ухудшению качества поверхности. Для минимизации этого эффекта в машинной ковке применяют разные методы защиты. Например, скоростной индукционный нагрев, сокращающий время пребывания металла в опасной температурной зоне. Или специальные защитные покрытия (эмали), которые наносят на заготовку перед помещением в печь.

Также важно своевременное удаление окалины с бойков и поверхности детали с помощью гидросбива - струй воды под высоким давлением. Это предотвращает вдавление твердых частиц окисла в мягкое тело поковки.

Эффективная борьба с окалиной помогает получить чистую поверхность изделия с минимальными дефектами, что сокращает расходы на последующее шлифование и чистовую обточку.

Для каждой марки стали существует строго определенный интервал температур, в котором она обладает максимальной пластичностью. Если начать ковку при слишком высокой температуре, возникает риск пережога: необратимого разрушения связей между зернами металла. Если же продолжать обработку остывшей заготовки ниже критической точки, в металле возникают внутренние напряжения и трещины, которые могут быть незаметны снаружи.

В условиях машинной ковки, где усилия деформации огромны, работа с холодным металлом может привести не только к браку детали, но и к поломке дорогостоящего инструмента или станины пресса. Использование автоматических пирометров позволяет технологам вовремя отправить заготовку на промежуточный подогрев. Количество таких подогревов напрямую влияет на стоимость, но экономия на них недопустима с точки зрения безопасности изделия.

Исходные слитки часто имеют такие недостатки, как газовая пористость, усадочные раковины и химическая неоднородность. Машинная ковка под высоким давлением буквально «схлопывает» внутренние пустоты, заваривая их за счет диффузии металла при высоких температурах.

Мощное воздействие инструмента перераспределяет ликвационные зоны, делая состав металла более однородным по всему объему. Таким образом, из сравнительно несовершенного литого полуфабриката получается высококачественное изделие с плотной и прочной структурой. Это делает машинную ковку незаменимым этапом в производстве ответственных компонентов для авиации, атомной энергетики и тяжелого машиностроения.

Покупая кованую деталь, заказчик получает продукт, прошедший через процесс глубокой внутренней регенерации материала. Этого невозможно достичь простым литьем или механической обработкой проката.

Процесс охлаждения после машинной ковки так же важен, как и сам нагрев. Для крупных деталей простое охлаждение на воздухе может быть губительным: резкий перепад температур между поверхностью и центром вызывает термические напряжения. Это приводит к деформациям или появлению флокенов - тончайших внутренних трещин, вызванных выделением водорода.

Чтобы избежать брака, поковки часто подвергают замедленному охлаждению в специальных термосах, колодцах с песком или непосредственно в печах по заданному графику. Иногда процесс остывания может занимать несколько дней. При заказе крупных поковок нужно готовиться к тому, что деталь нельзя будет получить мгновенно после окончания кузнечных работ.

Соблюдение режима охлаждения - финальный этап формирования надежной структуры металла, гарантирующий отсутствие скрытых дефектов.

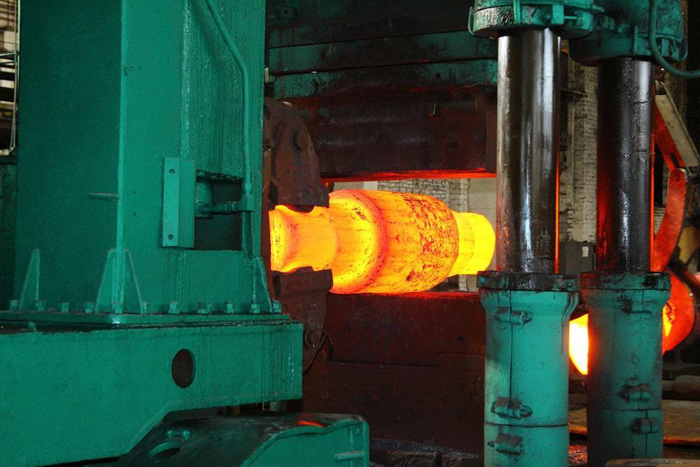

Выбор между молотом и прессом в машинной ковке зависит прежде всего от массы и поперечного сечения заготовки. Для деталей относительно небольшого сечения (до 300–400 мм) могут использоваться мощные паровоздушные или пневматические молоты, так как энергия удара успевает проникнуть на достаточную глубину. Но для более крупных объектов ударная волна затухает в поверхностных слоях, оставляя центр непрокованным.

В таких случаях применяют гидравлические ковочные прессы. Они плавно сдавливают металл, обеспечивая деформацию по всему сечению. Заказчику важно, чтобы подрядчик располагал оборудованием нужной мощности: попытка изготовить крупную поковку на слишком слабом молоте приведет к получению изделия с неоднородными свойствами. Правильный подбор оборудования гарантирует, что деталь будет соответствовать расчетным нагрузкам на протяжении всего срока службы.

Изделия, получаемые машинной ковкой, проходят строгий выходной контроль. Самый распространенный метод - ультразвуковая дефектоскопия (УЗК). Она позволяет выявить любые внутренние несплошности, трещины или непровары структуры. Для поиска микроскопических поверхностных трещин, которые могут стать очагами разрушения, применяется магнитно-порошковый контроль. В некоторых случаях, например, для нефтегазового оборудования, проводят рентгенографическое исследование.

Все эти процедуры направлены на то, чтобы подтвердить полную сплошность металла после деформации. Сертификаты о прохождении неразрушающего контроля подтверждают безопасность использования поковки в критически важных узлах и агрегатах.

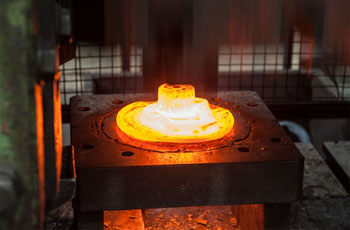

При заказе больших партий машинная ковка обеспечивает существенную экономию за счет высокой степени автоматизации и использования специализированной оснастки. Применение штампов на прессах позволяет получать изделия, максимально приближенные к финальным размерам чистовой детали. Это сокращает объем отходов металла и время работы металлорежущих станков.

Даже в случае свободной машинной ковки использование манипуляторов и систем цифрового контроля сокращает время на изготовление одной единицы продукции. Это снижает удельные расходы предприятия. Заказчик получает выгоду от стабильного качества, упрощает для себя дальнейшую сборку и эксплуатацию механизмов.

Оптимальный подбор заготовок (прокат или слитки) и эффективное использование энергии нагревательных печей позволяют подрядчикам предлагать доступные цены на серийную продукцию.

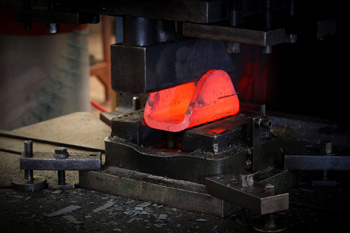

Бойки, ножи и прошивни для машинной ковки работают в условиях экстремальных температурных и механических нагрузок. Их изготавливают из специальных инструментальных сталей, сохраняющих твердость при нагреве до красного каления. В процессе работы инструмент постоянно контактирует с горячим металлом, что приводит к его износу и термической усталости. Поэтому на крупных производствах организована система регулярной шлифовки и восстановления геометрии рабочих поверхностей.

Наличие качественного и не изношенного инструмента напрямую влияет на точность размеров и чистоту поверхности поковки. Чистые, ровные приспособления без забоин и трещин - залог получения качественной продукции. А вот использование изношенных бойков приводит к появлению на деталях вмятин и неровностей, которые придется удалять за счет увеличения припусков.
