Пневмомолоты

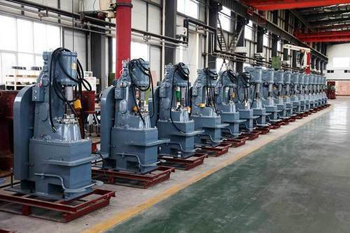

Станок такого типа объединяет в одном корпусе компрессорный и рабочий цилиндры, которые связаны между собой через систему каналов и кранов. Кривошипно-шатунный механизм приводит в движение поршень компрессора, когда электромотор вращает маховик через ременную передачу. Сжатый воздух поступает в верхнюю или нижнюю полости рабочего узла и заставляет бабу совершать возвратно-поступательные движения.

Подобная схема делает оборудование полностью автономным, потому что для работы не требуется внешняя магистраль или отдельная компрессорная станция. Компактное размещение узлов снижает потери давления и позволяет достичь высокой частоты до 210 ударов в минуту.

Механизм распределения воздуха позволяет мгновенно переключать режимы работы от одиночных ударов до непрерывной серии. Когда поршень компрессора движется вверх, он нагнетает среду в рабочий цилиндр и создает энергию для разгона падающей части. Внутренние краны регулируют объем подаваемого воздуха, поэтому сила воздействия на заготовку меняется очень плавно. Корпус отливают из качественного чугуна, который хорошо гасит вибрации и обеспечивает жесткость всей конструкции при интенсивных нагрузках.

Поворотные краны служат для изменения направления и объема потоков сжатого воздуха между двумя цилиндрами молота. Они имеют сложную конфигурацию внутренних каналов, которые совмещаются с отверстиями в гильзах при повороте рукоятки или нажатии на педаль. От точности положения этих узлов зависит выбор режима: холостой ход, держание бабы на весу, автоматические удары или прижим заготовки к наковальне.

Когда каналы открывают полностью, станок развивает максимальную энергию удара за счет беспрепятственного прохождения воздушного потока. Малейший износ сопрягаемых поверхностей крана приводит к утечкам, которые снижают КПД оборудования и делают работу нестабильной.

Для изготовления этих деталей применяют износостойкие сплавы, которые сохраняют герметичность при постоянном трении и нагреве. Поверхности кранов и их гнезд притирают с высокой точностью для исключения зазоров без применения мягких уплотнителей. Регулярная подача масла в систему распределения предотвращает появление задиров и заклинивание механизмов при длительной работе. Если управление становится тугим или нечетким, проводят проверку затяжки рычагов и состояние пружинных фиксаторов.

В процессе сжатия воздуха в компрессорном цилиндре выделяется большое количество тепла, которое может привести к перегреву поршневых колец и потере смазочных свойств масла. На внешней поверхности корпуса отливают специальные ребра, которые увеличивают площадь соприкосновения с окружающим воздухом и ускоряют теплообмен.

В мощных моделях дополнительно используют принудительный обдув от крыльчатки, закрепленной на валу электродвигателя или маховика. Температура стенок не должна превышать +120℃, иначе возникает риск заклинивания поршня из-за теплового расширения металла. Эффективный отвод тепла позволяет эксплуатировать молот в течение всей смены без вынужденных технологических пауз.

Внутренние полости крышек цилиндров иногда имеют водяные рубашки, если станок работает в условиях горячего цеха с высокой температурой окружающего воздуха. Контроль нагрева осуществляют визуально или с помощью термодатчиков, которые сигнализируют о превышении допустимых параметров. Очистка ребер охлаждения от пыли и запекшейся смазки входит в перечень ежедневных работ по обслуживанию агрегата.

Баба пневматического молота — массивная деталь, которая воспринимает основные ударные нагрузки и передает энергию бойку. Ее изготавливают методом ковки из легированных сталей марок 40Х или 45 с обязательной последующей термообработкой. Шток и поршень часто выполняют как единое целое для повышения надежности узла и исключения риска ослабления соединений при вибрации.

Поверхность детали шлифуют и подвергают закалке токами высокой частоты до твердости 50 HRC, что обеспечивает долгий срок службы в зоне направляющих. Высокая прочность материала предотвращает появление усталостных трещин и деформацию хвостовика при многократных соударениях.

Особое внимание уделяют качеству обработки посадочного места под верхний боек, которое имеет форму ласточкиного хвоста. Этот узел должен выдерживать колоссальные распорные усилия, которые возникают в момент контакта с металлом под разным углом. Использование вязких сталей в сердцевине детали позволяет поглощать энергию отдачи без хрупкого разрушения основного тела бабы. Если на поверхности штока появляются глубокие царапины, их устраняют полировкой, чтобы защитить уплотнительные манжеты от быстрого износа.

Для подачи масла в рабочие зоны пневмомолота используют индивидуальные плунжерные насосы или капельные масленки, установленные на корпусе. Смазочный материал поступает в поток сжатого воздуха в виде мелкой взвеси и оседает на зеркале цилиндров и поверхности поршневых колец.

Процесс происходит автоматически при включении привода, что исключает сухой контакт деталей и снижает потери на трение. Регулировка подачи осуществляется через специальные винты с контролем частоты падения капель через смотровое окно. Оптимальное количество масла создает тонкую защитную пленку, которая одновременно выполняет роль дополнительного уплотнения для газов.

Избыток смазки так же вреден, как и ее недостаток, так как он приводит к образованию нагара на клапанах и забиванию каналов распределителя. При работе используют индустриальные масла с определенной вязкостью, способные сохранять свойства при контакте с горячим воздухом. В системе устанавливают фильтры, которые задерживают мелкие примеси и предотвращают повреждение прецизионных поверхностей насоса.

Наковальня (шабот) в пневматических молотах среднего и тяжелого класса не имеет жесткой механической связи со станиной. Ее устанавливают на независимый фундамент, чтобы энергия удара не передавалась на корпус машины и не разрушала хрупкие чугунные детали.

Между подошвой станины и шаботом оставляют зазор, который заполняют песком или закрывают защитными кожухами для исключения попадания окалины. Такая схема позволяет использовать более легкие станины и значительно снижает уровень вибраций на полу производственного цеха. Масса наковальни должна в 10 или 12 раз превышать вес падающих частей для эффективного формирования поковки.

Нижний боек крепят в пазу шабота с помощью стальных клиньев, которые обеспечивают надежную фиксацию при любых нагрузках. Для компенсации осадки и выравнивания положения узла применяют прокладки из твердых пород дерева или специальной технической резины. Когда наковальня стоит устойчиво, точность совпадения верхнего и нижнего инструментов остается стабильной на протяжении долгого времени.

При каждом ходе бабы пневмомолот выбрасывает отработанный воздух в атмосферу, что сопровождается громким резким звуком. Глушители шума представляют собой камеры с перегородками или пористыми вставками, которые снижают скорость потока и гасят звуковые волны.

Установка этих устройств снижает уровень шума на рабочем месте до безопасных 80 дБ, что делает условия труда более комфортными. Однако конструкция не должна создавать высокого противодавления на выходе, иначе скорость падения бабы снизится и энергия удара упадет. Инженеры рассчитывают геометрию каналов так, чтобы найти баланс между тишиной и производительностью оборудования.

Внутренние фильтры глушителей также задерживают масляный туман, который содержится в отработанном воздухе, и предотвращают загрязнение цеха. Со временем пропускная способность этих элементов падает из-за накопления пыли и остатков смазки, поэтому их регулярно очищают или заменяют. Если глушитель забивается полностью, станок начинает работать медленно и теряет ритмичность ударов. Применение современных шумопоглощающих материалов позволяет сделать выхлоп практически бесшумным без потери мощности привода.

Воздушная подушка образуется в пространстве между поршнем и верхней крышкой цилиндра при достижении бабой крайнего верхнего положения. Сжатая среда выполняет функцию упругого демпфера, который плавно останавливает движение массивной детали и предотвращает жесткий удар металла о металл. Это защищает крышку цилиндра от разрушения и снижает нагрузки на шток и подшипники кривошипного механизма.

Параметры этой подушки регулируют через перепускные отверстия или специальные клапаны в зависимости от установленной оснастки. Когда демпфирование настроено верно, молот работает мягко и без лишних вибраций в режиме холостого хода.

Давление в этой зоне также используют для ускорения разгона бабы в начале рабочего хода вниз, что увеличивает финальную энергию деформации. Если подушка оказывается слишком жесткой, ход поршня сокращается и станок не может развить заявленную мощность. При недостаточном давлении возникают опасные соударения, которые приводят к появлению трещин в станине и обрыву крепежных болтов. Состояние уплотнений верхней крышки проверяют регулярно, так как утечки в этой зоне лишают молот защитных свойств буфера.

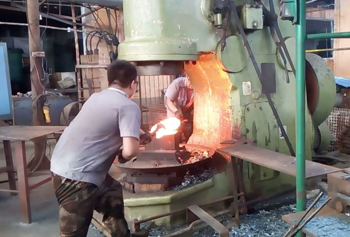

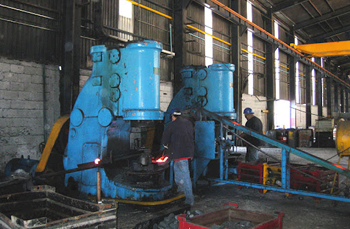

Педальное управление освобождает обе руки для надежного удержания и точного позиционирования заготовки на наковальне с помощью клещей. Система рычагов и тяг связывает педаль с распределительными кранами, позволяя оператору плавно дозировать силу удара силой нажатия стопы. Это важно при выполнении сложных кузнечных операций, где требуется мгновенный переход от легких касаний к мощной осадке металла.

Конструкция включает возвратные пружины, которые переводят молот в безопасный режим холостого хода или держания на весу при отпускании педали. Современные модели оснащают эргономичными площадками с защитными кожухами для исключения случайного срабатывания при падении предметов.

Ручной рычаг обычно используют только при настройке оборудования или выполнении специфических работ, требующих участия второго человека. Педаль позволяет работать в более высоком темпе, так как координация движений рук и ног происходит на интуитивном уровне. Механизм управления снабжают регулировочными болтами для изменения чувствительности и хода педали. Смазка всех шарниров в цепи управления исключает заедания и обеспечивает четкую обратную связь.

Для замены изношенных поршневых колец производят разборку верхней части рабочего или компрессорного цилиндра после фиксации бабы в нижнем положении. Специалисты снимают массивную крышку и извлекают поршень вместе со штоком с помощью цехового крана или специального подъемного приспособления.

Старые чугунные кольца аккуратно демонтируют, очищают канавки от нагара и проверяют зеркало цилиндра на наличие задиров. Новые элементы устанавливают с соблюдением теплового зазора в замках, который обычно составляет 0,3 мм для исключения заклинивания при нагреве. Процедура требует точности и чистоты, чтобы в систему не попали частицы абразива или металлическая стружка.

Перед сборкой все поверхности обильно смазывают рабочим маслом для облегчения первого запуска и быстрой притирки деталей. Состояние поршневых колец напрямую влияет на компрессию и способность молота удерживать бабу на весу в течение длительного времени. Если замена проведена верно, станок восстанавливает исходную мощность и перестает пропускать воздух в картер или в атмосферу.

Установка пневмомолота на виброизоляторы позволяет отказаться от рытья глубоких котлованов и заливки многотонных бетонных блоков в цехе. В качестве демпферов используют стальные пружины или многослойные эластомерные блоки, которые подбирают исходя из массы станка и частоты ударов.

Оборудование монтируют на жесткую стальную раму, которая опирается на эти элементы и гасит до 95% динамических нагрузок. Это предотвращает разрушение пола и позволяет размещать станки в непосредственной близости от стен или другого оборудования. Такая схема монтажа упрощает возможную перепланировку цеха, так как молот можно переместить на новое место без демонтажа фундамента.

Виброизоляция должна исключать возникновение резонансных колебаний, которые могут привести к раскачиванию станины и потере точности ковки. Положение станка проверяют по уровню и при необходимости регулируют высоту каждой опоры с помощью резьбовых шпилек. Состояние упругих элементов осматривают раз в полгода на предмет потери эластичности или появления трещин в металле пружин.

Соосность верхнего и нижнего бойков проверяют путем их полного сведения без заготовки в холодном состоянии оборудования. Центры рабочих поверхностей должны совпадать с точностью до 1 мм, а плоскости — прилегать друг к другу без видимых зазоров.

Для корректировки положения нижнего бойка используют стальные клинья в пазу наковальни, которые смещают инструмент в нужном направлении. Если перекос вызван износом направляющих бабы, производят их подтяжку или замену текстолитовых вкладышей. Точная настройка исключает появление косой осадки металла и гарантирует получение симметричных поковок без смещения слоев.

При установке фасонных штампов для контроля используют свинцовые или пластилиновые оттиски, которые наглядно показывают полноту заполнения ручьев. Все крепежные элементы после настройки затягивают с большим усилием и контрят для предотвращения самопроизвольного смещения от вибрации. В процессе работы соосность может нарушиться из-за нагрева или ослабления клиньев, поэтому ее проверяют несколько раз в течение смены. Правильное положение инструмента снижает боковые нагрузки на шток и продлевает ресурс всех подвижных соединений молота.
