Станки для холодной ковки

Механическое воздействие при комнатной температуре вызывает изменение внутренней структуры сплава, которое называют наклепом, или деформационным упрочнением. Когда стальной пруток проходит через вальцы или штампы без предварительного нагрева, зерна металла вытягиваются и дробятся. Внутри кристаллической решетки возникают микроскопические напряжения, потому что атомы смещаются из своих обычных положений.

Процесс делает материал более твердым и устойчивым к изгибу, хотя его пластичность при этом заметно снижается. Поверхностный слой приобретает высокую плотность, так как давление пресса заставляет частицы сплава прилегать друг к другу максимально тесно.

Упрочнение позволяет использовать менее дорогие марки стали для получения деталей с высокими прочностными характеристиками. Эффект наклепа сохраняется на протяжении всего срока службы изделия, если его не подвергать сильному нагреву в дальнейшем. Ковочные станки обеспечивают равномерное распределение нагрузки по всему сечению профиля. Результат такой обработки превосходит по твердости детали, которые получили методом горячей формовки.

Качество поверхности заготовки напрямую влияет на срок службы дорогостоящего инструмента и на внешний вид готовой поковки. Наличие ржавчины, окалины или песка приводит к быстрому появлению царапин на зеркале штампа из-за абразивного воздействия твердых частиц.

Когда металл деформируют в холодном состоянии, любые дефекты исходного прутка не исчезают, а впрессовываются в структуру материала еще глубже. Поэтому перед подачей на станок прокат очищают механическим способом или используют метод химического травления. Гладкая и чистая поверхность обеспечивает равномерное распределение технологической смазки в зоне контакта.

Если на металле остаются масляные пятна или грязь, в закрытом штампе могут возникнуть воздушные пробки. Это приводит к неполному заполнению формы, потому что газы мешают течению стали в узкие каналы инструмента. Чистый прокат позволяет получать изделия с шероховатостью, которая соответствует параметрам финишной шлифовки.

Упругое последействие, или пружинение, проявляется в незначительном изменении формы детали после снятия нагрузки с пресса. Металл стремится частично вернуться в исходное состояние, так как внутренние силы решетки сопротивляются пластической деформации.

Чтобы получить точные размеры, инструмент проектируют с учетом этого эффекта и закладывают в чертеж небольшое избыточное смещение. Программное управление станка автоматически корректирует ход ползуна, потому что величина пружинения зависит от марки стали и ее твердости. Данный подход позволяет достичь точности до 0,02 мм при массовом производстве сложных фасонных изделий.

Для борьбы с деформацией часто применяют метод калибровки, когда заготовку подвергают повторному кратковременному сжатию в финальном штампе. Это стабилизирует структуру сплава и фиксирует достигнутые геометрические параметры. Если материал имеет высокую упругость, угол изгиба на оснастке делают чуть острее требуемого значения.

Гидроаккумуляторы накапливают энергию рабочей жидкости под давлением и отдают ее в момент совершения быстрого рабочего хода пресса. Это позволяет устанавливать насосы меньшей мощности, так как пиковые нагрузки компенсируются из накопленных запасов.

Система обеспечивает высокую скорость перемещения ползуна в начале деформации, когда сопротивление холодного металла максимально. Без этих узлов двигателям пришлось бы постоянно работать в режиме перегрузки, что привело бы к их быстрому перегреву. Плавность подачи масла исключает рывки и вибрации, которые могут повредить прецизионные направляющие станины.

Запас жидкости в аккумуляторе также позволяет безопасно завершить цикл обработки при внезапном отключении электроэнергии. Азотная подушка внутри баллона поддерживает стабильное давление и гасит пульсации, которые возникают при работе поршневых насосов. Контроль состояния мембран проводят регулярно, потому что утечка газа делает работу станка вялой и нестабильной. Использование накопителей сокращает время цикла на 15% за счет быстрого набора рабочего усилия.

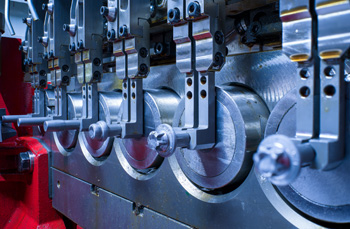

Многопозиционные автоматы позволяют изготавливать деталь за несколько последовательных переходов без извлечения заготовки из станка. Процесс разделяют на простые операции, такие как осадка, выдавливание, прошивка и обрезка, которые происходят одновременно на разных штампах. Металл перемещается между позициями с помощью автоматических захватов, поэтому риск повреждения поверхности при транспортировке полностью отсутствует.

Такая схема обеспечивает производительность до 450 деталей в минуту, что невозможно достичь на обычных универсальных прессах. Компактное размещение инструмента снижает затраты времени на переналадку линии при смене типа продукции.

За один проход через станок обычный стальной пруток превращается в готовое изделие со сложной геометрией и нарезанной резьбой. Это исключает необходимость установки промежуточных складов и сокращает производственный цикл в несколько раз. Точность позиционирования на каждой станции гарантирует идеальную соосность всех элементов детали. Инженеры настраивают усилия на каждом этапе так, чтобы структура металла упрочнялась равномерно по всему объему.

Технологическая смазка создает прочный разделительный слой между холодным металлом и стальной поверхностью штампа. В зоне контакта возникают колоссальные удельные давления, которые могут привести к микросварке и появлению задиров на оснастке.

Для холодного процесса выбирают составы с высоким содержанием дисульфида молибдена или графита, способные работать при экстремальных нагрузках. Масляная пленка снижает силу трения, поэтому требуемая мощность пресса уменьшается на 10% при аналогичной глубине деформации. Качественная смазка также защищает готовую деталь от атмосферной коррозии во время хранения на складе.

Автоматические системы наносят состав методом распыления или через специальные каналы в корпусе инструмента перед каждым ходом. Если смазка будет иметь недостаточную вязкость, она выдавится из зоны контакта, что вызовет мгновенный перегрев и поломку бойка. Тонкая очистка жидкости предотвращает попадание абразивных частиц в рабочее пространство станка.

Станина испытывает циклические нагрузки, которые могут вызвать появление усталостных трещин в местах концентрации напряжений. Для контроля состояния металла используют тензометрические датчики, которые замеряют микроскопические деформации корпуса при каждом рабочем ходе.

Информация поступает на контроллер, который сравнивает фактические показатели с эталонными значениями из памяти системы. Если растяжение стоек превышает норму, станок немедленно прекращает работу до выяснения причин перегрузки. Этот метод защиты предотвращает катастрофическое разрушение оборудования и продлевает срок его безопасной эксплуатации.

Периодически проводят ультразвуковую дефектоскопию сварных швов и литых элементов для обнаружения скрытых внутренних пустот. Массивная конструкция из качественного чугуна или высокопрочной стали гасит возникающие вибрации и обеспечивает стабильность настроек. Чтобы снизить риски, специалисты проектируют рамы с пятикратным запасом прочности по отношению к номинальному усилию пресса. Правильный монтаж на виброизолирующее основание исключает перекосы, которые создают дополнительные боковые моменты на станине.

Отсутствие нагревательных печей исключает выброс продуктов сгорания топлива и снижает загрязнение воздуха в производственных помещениях. Технология не требует использования огромного количества воды для охлаждения раскаленных заготовок и инструментов, что экономит природные ресурсы.

Уровень шума на участках холодной ковки значительно ниже, так как прессы работают плавно и без резких ударов кузнечных молотов. В цехах поддерживается комфортная температура, потому что оборудование не выделяет избыточного тепла в окружающую среду. Это улучшает условия труда и снижает затраты на установку мощных систем промышленной вентиляции.

Материал расходуется более эффективно из-за отсутствия окалины, которая при горячем способе составляет до 3% от массы заготовки. Весь металл остается внутри технологического цикла, а количество отходов в виде стружки сводится к абсолютному минимуму. Смазочные материалы для холодного процесса имеют закрытый цикл циркуляции и проходят многократную фильтрацию перед утилизацией. Применение современных антифрикционных покрытий снижает общее потребление электроэнергии на единицу продукции.

Для изготовления штампов холодной ковки выбирают инструментальные стали с высоким содержанием хрома, ванадия и вольфрама. Эти элементы обеспечивают исключительную твердость и сопротивление абразивному износу при постоянном трении о холодный металл. После закалки и многократного отпуска материал приобретает прочность, которая позволяет выдерживать миллионы циклов нагружения.

Для работы с наиболее твердыми сплавами применяют вставки из карбида вольфрама, которые закрепляют в стальных обоймах методом горячей посадки. Тщательный подбор состава оснастки гарантирует стабильность размеров деталей на протяжении всего срока службы блока.

Внутренняя структура штамповой стали должна быть однородной и не иметь включений, которые могут стать очагами разрушения. Поверхность ручьев полируют до зеркального блеска и подвергают азотированию для создания сверхтвердого защитного слоя. Такая обработка снижает склонность металла к налипанию, что особенно важно при ковке алюминия и меди. Конструкция инструмента предусматривает легкую замену наиболее изнашиваемых элементов без демонтажа всего узла.

Направляющие ползуна определяют точность перемещения инструмента и соосность половин штампа в момент деформации. Зазоры выставляют с учетом теплового расширения деталей, которое возникает при длительной работе станка на высоких скоростях.

Если оставить слишком малый промежуток, возникнет риск заклинивания и появления глубоких задиров на стальных поверхностях. Избыточный люфт приведет к перекосу ползуна, что вызовет неравномерный износ инструмента и нарушение геометрии готовых изделий. Регулировку проводят с помощью прецизионных клиньев или калиброванных прокладок с контролем по индикаторным головкам.

Современные направляющие покрывают антифрикционными составами на основе бронзы или специальных полимеров для снижения трения. В систему управления встраивают датчики, которые отслеживают положение ползуна в трех плоскостях в режиме реального времени. Если перекос превышает допустимое значение 0,05 мм, автоматика выдает сигнал о необходимости технического обслуживания. Чистота рабочих поверхностей поддерживается встроенными скребками, которые удаляют пыль и капли масла перед каждым ходом.

Для автоматизированной холодной ковки используют калиброванный прокат с высокой точностью диаметра и отсутствием кривизны. Прутки поступают в станок через правильное устройство, которое устраняет остаточные деформации после размотки из бухты. Металл должен иметь однородную структуру и минимальное количество неметаллических включений для исключения разрывов при деформации.

Чаще всего применяют сталь с низким содержанием углерода, так как она обладает наилучшей пластичностью в холодном состоянии. Использование качественного сырья гарантирует стабильную работу подающего механизма и исключает заторы в канале станка.

Перед загрузкой концы прутков обрезают под прямым углом для обеспечения надежного захвата роликами подающего устройства. Специальные датчики отслеживают наличие материала и автоматически останавливают цикл при окончании заготовки. В современных линиях применяют магазины большой вместимости, которые позволяют оборудованию работать автономно в течение нескольких часов.
