Кузнечные молоты

Бесшаботные молоты, или молоты встречного удара, не имеют массивного неподвижного основания для поглощения энергии. В таких машинах навстречу друг другу одновременно движутся две бабы — верхняя и нижняя. Они имеют примерно одинаковую массу и развивают равную скорость, поэтому в момент соударения вся кинетическая энергия уходит на деформацию металла.

Поскольку импульсы гасят друг друга внутри системы, вибрации на фундамент практически не передаются. Такое оборудование позволяет отказаться от строительства огромных бетонных блоков под полом цеха. Эти станки часто устанавливают на верхних этажах производственных зданий или вблизи высокоточного оборудования.

Связь между подвижными частями обеспечивают мощные стальные ленты или гидравлические цилиндры, которые синхронизируют движение бойков до долей секунды. Суммарная энергия удара в таких агрегатах достигает 1000 кДж, что недоступно для обычных шаботных моделей аналогичного веса. Конструкция требует очень точной настройки соосности, потому что малейшее смещение центров приведет к быстрому разрушению направляющих. Бесшаботный принцип работы подходит для обработки крупных поковок со сложным рельефом.

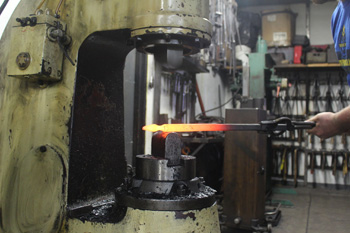

Шабот — массивная чугунная или стальная отливка, которая воспринимает на себя энергию удара падающей части через нижний боек. Для обеспечения эффективной деформации металла без лишних потерь на отдачу его вес должен превышать массу бабы в 15 или даже 20 раз.

Если шабот будет иметь недостаточный объем, большая часть энергии просто уйдет на сотрясение грунта и разрушение фундамента. В некоторых маломощных моделях этот узел и станина составляют единое целое, что повышает общую жесткость конструкции. Для тяжелых паровоздушных машин этот блок изготавливают отдельно и глубоко закладывают в землю под уровнем пола.

Между поверхностью фундамента и подошвой шабота укладывают дубовые брусья или специальные резиновые маты толщиной до 200 мм. Такая прослойка гасит высокочастотные колебания и защищает бетонное основание от появления глубоких трещин. Постепенная осадка этого узла считается естественным процессом, поэтому его положение периодически проверяют с помощью лазерных уровней. Когда масса основания подобрана верно, коэффициент полезного действия удара достигает 85%, что позволяет экономить время на прогрев и обработку стали.

В пневматических молотах эффект парения бабы над наковальней достигается за счет поддержания избыточного давления в нижней полости рабочего цилиндра. Сжатый воздух из компрессора постоянно давит на поршень снизу и полностью уравновешивает вес падающих частей в режиме ожидания. Эта функция позволяет мгновенно начать работу и точно дозировать силу первого удара при контакте с горячим металлом.

Если давление в системе упадет, баба самопроизвольно опустится под собственной тяжестью, что может привести к порче инструмента или случайной деформации заготовки. Распределительный золотниковый механизм регулирует объем подаваемого воздуха в зависимости от угла наклона педали управления.

Высоту подъема бабы в режиме парения настраивают исходя из габаритов установленного штампа и требуемого хода для разгона поршня. Современные цифровые системы отслеживают этот параметр через датчики положения и исключают риск резкого падения при сбоях в электроснабжении. Внутренние манжеты цилиндра должны сохранять идеальную герметичность, так как утечки делают работу станка нестабильной и вызывают рывки.

Направляющие испытывают интенсивное трение и постоянные вибрационные нагрузки, поэтому их изготавливают из высокопрочного чугуна или легированной стали с поверхностной закалкой. Поверхность этих деталей шлифуют до минимальной шероховатости, чтобы снизить сопротивление при движении падающей части вниз. В конструкцию часто включают сменные бронзовые накладки, которые выступают в роли расходного материала и защищают основные узлы станины от износа.

Если между бабой и направляющей появится избыточный зазор, точность удара упадет и возникнет риск перекоса штампа. Величина зазора регулируется с помощью калиброванных стальных прокладок или специальных клиньев.

Для снижения износа в зону трения подают густую смазку через каналы в корпусе молота. Материал направляющих должен обладать высокой теплостойкостью, так как близость раскаленной заготовки вызывает нагрев рабочих поверхностей до +80℃ и выше. При обнаружении задиров или глубоких царапин детали демонтируют и восстанавливают методом шлифовки на специализированных станках.

Маховик в механических и кривошипных молотах служит для накопления кинетической энергии в паузах между ударами. Когда электродвигатель вращает этот тяжелый диск, система запасает мощность, которая расходуется мгновенно в момент деформации металла. Без этого узла пришлось бы устанавливать моторы в 5 раз большей мощности, что привело бы к огромным затратам на электроэнергию и к утяжелению станка.

Инерция маховика сглаживает пиковые нагрузки на коленчатый вал и защищает привод от резких рывков при встрече инструмента с твердой поверхностью стали. Размер и вес диска рассчитывают так, чтобы падение оборотов при ударе не превышало 15% от номинального значения.

Передача момента от маховика к рабочему валу происходит через фрикционную муфту, которая позволяет плавно запускать и останавливать движение бабы. Эта муфта также выполняет роль предохранителя: при случайной перегрузке она начинает проскальзывать и защищает детали двигателя от поломки. Статическую и динамическую балансировку маховика проводят с особой тщательностью для исключения биений и разрушения подшипников на высоких скоростях.

Система смазки гидравлического молота функционирует под управлением программируемого контроллера, который подает масло в нужные точки строго по графику. Насос нагнетает смазочный материал через распределительные блоки к направляющим, уплотнениям штока и шарнирам приводного механизма. Это исключает человеческий фактор и гарантирует наличие защитной пленки на всех трущихся поверхностях даже при многосменной работе.

Если в одном из контуров давление упадет или произойдет засор магистрали, автоматика мгновенно выдаст сигнал об ошибке и заблокирует запуск станка. Такая защита предотвращает появление задиров и дорогостоящий ремонт гидравлических цилиндров.

Для работы используют специальные масла с присадками, которые сохраняют вязкость при нагреве и не вступают в реакцию с уплотнительными манжетами. Для удаления микроскопических частиц износа и металлической пыли в магистрали устанавливают фильтры с тонкостью очистки до 10 мкм. Прозрачные трубки позволяют визуально контролировать прохождение смазки к наиболее ответственным узлам молота.

Шток соединяет поршень силового цилиндра с массивной бабой и передает ей усилие, возникающее при расширении пара или сжатого воздуха. Он подвергается огромным нагрузкам на растяжение и сжатие, а также испытывает мощные вибрации при каждом соударении бойков.

Эту деталь изготавливают из высококачественной кованой стали с последующей термообработкой для достижения идеального баланса прочности и вязкости. Поверхность штока полируют и покрывают твердым хромом для обеспечения герметичности в зоне сальникового уплотнения. Если на металле появятся искривления или глубокие царапины, работа молота станет невозможной из-за утечек рабочего тела и перекоса поршня.

Соединение штока с бабой выполняют с помощью конусной посадки или специальных разрезных колец, которые надежно удерживают детали при многократных ударах. Конструкция этого узла предусматривает возможность быстрой замены элемента при его износе или поломке без полной разборки цилиндра. Длина детали определяет максимальный ход падающей части и влияет на скорость разгона бабы перед контактом с заготовкой.

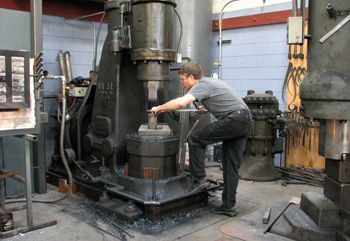

Частота ударов молота напрямую влияет на скорость обработки металла и его остывание в процессе ковки. Для мелких изделий и художественной ковки выбирают станки с высокой частотой до 200 ударов в минуту, что позволяет быстро менять форму тонких прутков. При работе с крупными слитками и тяжелыми поковками темп снижают до 60 ударов в минуту для обеспечения глубокой проработки структуры сплава.

Высокая скорость помогает поддерживать температуру металла за счет выделения тепла при деформации, но она требует быстрой реакции при позиционировании заготовки. Параметры регулируют через изменение подачи сжатого воздуха или настройку частотного преобразователя двигателя.

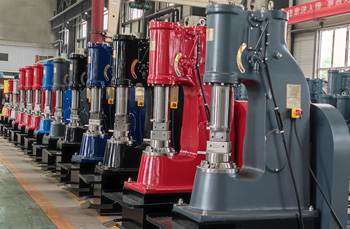

Современные системы управления позволяют программировать циклы с разной частотой в зависимости от этапа технологического процесса. Например, предварительную осадку выполняют редкими мощными ударами, а финишную калибровку — быстрой серией легких касаний. Это снижает общую нагрузку на оборудование и повышает точность геометрических размеров готовой продукции.

Вибрационные молоты воздействуют на металл серией очень частых ударов с малой амплитудой, что создает эффект непрерывного течения материала. Такая технология позволяет получать очень тонкие стенки и сложные рельефы без риска разрушения заготовки из-за избыточного давления. Металл заполняет узкие полости штампа гораздо лучше под воздействием высокочастотных колебаний, которые снижают внутреннее трение между зернами сплава.

Этот метод выбирают для производства лопаток турбин, медицинских инструментов и элементов приборов из титана или жаропрочных сплавов. Оборудование работает тише обычных молотов и не требует массивных фундаментов из-за отсутствия мощных одиночных импульсов.

Привод таких машин часто базируется на электромагнитном или пьезоэлектрическом принципе, что дает возможность точно контролировать частоту вибрации. Это исключает перегрев заготовки в зоне деформации и гарантирует высокую чистоту поверхности без следов от бойков. Вибрационный метод ковки позволяет уменьшить припуски на последующую механическую обработку на 30%. Точность размеров при таком способе достигает 0,05 мм, что сопоставимо с результатами прессового оборудования.

Для обеспечения безопасности во время технического обслуживания используют систему многоуровневой блокировки всех пусковых устройств. Механический стопор или мощная стальная чека фиксирует бабу в крайнем верхнем положении, что исключает ее падение даже при полной потере давления в цилиндре. Электрическую схему размыкают в главном шкафу управления и вешают защитный замок, ключ от которого находится только у ответственного за работы.

В пневматических и паровых моделях обязательно перекрывают подающие магистрали и сбрасывают остаточное давление через специальные клапаны. Эти меры исключают риск случайного срабатывания механизмов при ошибочном нажатии на педаль или коротком замыкании.

Перед началом осмотра зону вокруг молота ограждают и выставляют предупреждающие знаки для исключения доступа посторонних лиц. Современные станки оснащают датчиками открытия защитных кожухов, которые автоматически блокируют двигатель при любой попытке доступа к подвижным частям. Инструкция запрещает нахождение людей под поднятой бабой без установки сертифицированных страховочных опор.

Для гашения вибраций при работе мощных молотов применяют независимые фундаменты в виде глубоких бетонных колодцев, отделенных от пола цеха зазором. Внутреннюю часть такой опоры заполняют слоями песка, щебня и армированного бетона общей массой в десятки раз больше самого станка.

В современных проектах все чаще используют пружинные виброизоляторы или гидравлические демпферы, которые устанавливают под подошву станины. Эти устройства эффективно гасят до 95% ударного импульса и препятствуют распространению сейсмических волн по конструкциям здания. Такое решение позволяет размещать кузнечное производство в городской черте.

Глубина заложения фундамента может достигать 10 м в зависимости от типа грунта и энергии удара конкретной модели оборудования. Для защиты бетона от масла и воды поверхность покрывают гидроизоляционными составами и оборудуют дренажные каналы. Периодический мониторинг состояния опоры проводят с помощью пьезодатчиков, которые фиксируют уровень вибрации на разных режимах работы.

Плоские бойки используют для универсальных работ, когда нужно равномерно уменьшить толщину заготовки или вытянуть ее в длину. Они обеспечивают свободное течение металла в разные стороны, что удобно для предварительной подготовки поковки перед финишной штамповкой.

Вырезные или комбинированные бойки имеют углубления разной формы, которые позволяют центрировать круглые прутки и предотвращают их соскальзывание. Для быстрой вытяжки применяют узкие бойки, которые создают высокое удельное давление на малом участке и быстро увеличивают длину детали. Правильный выбор геометрии инструмента сокращает количество нагревов и снижает угар металла на 5%.

Радиус скругления кромок бойка играет важную роль в предотвращении появления закатов и трещин на поверхности стали. Если края будут слишком острыми, они начнут врезаться в металл, создавая концентраторы напряжений при последующей обработке. Рабочую поверхность инструмента подвергают шлифовке и иногда наносят рифление для лучшего захвата горячего материала. Замену бойков производят при появлении глубоких вмятин или при переходе на другой вид продукции.

Электромагнитный привод обеспечивает высокую чистоту процесса, так как не требует использования масла, пара или сжатого воздуха. Баба приводится в движение мощными соленоидами, которые создают направленное магнитное поле для разгона и торможения падающей части.

Такие молоты позволяют регулировать энергию удара с точностью до 1%, что необходимо для работы с дорогостоящими сплавами и цветными металлами. Оборудование имеет компактные размеры и легко встраивается в роботизированные линии с программным управлением. Отсутствие сложной гидравлики упрощает техническое обслуживание и снижает уровень шума на рабочем месте.

Система управления может мгновенно менять полярность катушек, обеспечивая быстрый возврат бабы в исходное положение для следующего такта. Это позволяет достигать высокой частоты ударов при сохранении полного контроля над процессом деформации. Основное требование к эксплуатации таких машин — эффективное охлаждение электромагнитов для предотвращения перегрева обмоток.
