Горизонтально-ковочные машины

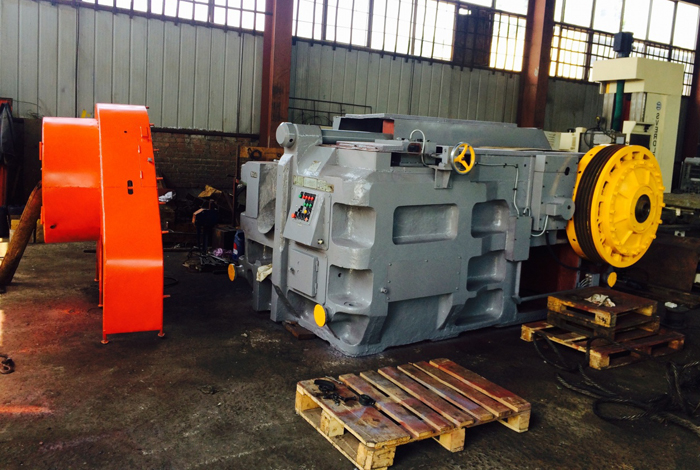

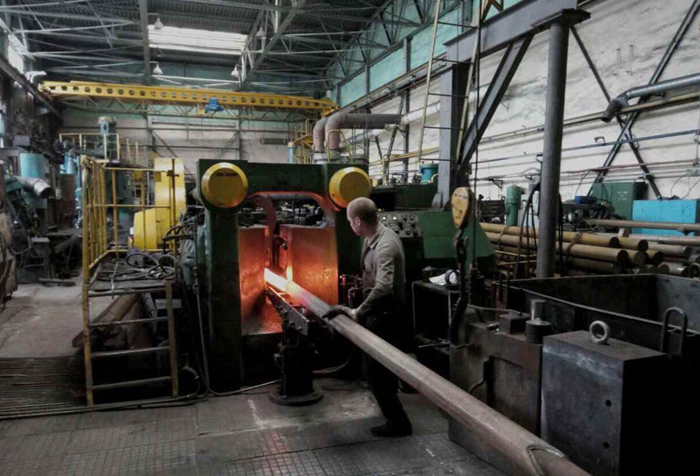

Станина такого оборудования имеет горизонтальную компоновку, что позволяет обрабатывать прутки практически неограниченной длины. В вертикальных машинах высота заготовки всегда лимитирована расстоянием между столом и верхней траверсой. Здесь же металл подают вдоль оси движения главного ползуна, поэтому выступающая часть штанги может уходить далеко за пределы рабочей зоны.

Такая схема идеальна для высадки утолщений на концах длинных валов, анкерных болтов или трубных заготовок. Оборудование занимает большую площадь пола, но при этом не требует строительства высоких цехов с мощными крановыми путями под потолком.

Рабочий инструмент перемещается в горизонтальной плоскости, что упрощает внедрение систем автоматической подачи материала из магазинов или бункеров. Операции по перемещению металла между ручьями штампа происходят в одной горизонтальной линии. Это исключает необходимость подъема тяжелых деталей вверх и вниз на каждом этапе цикла. Вес самой машины распределяется по большой площади фундамента, поэтому вибрационные нагрузки на здание цеха снижаются.

Разъемная матрица состоит из двух симметричных половин, которые плотно зажимают заготовку перед подходом пуансона. Одна часть блока остается неподвижной в станине, а вторая перемещается при помощи вспомогательного ползуна.

Когда две части смыкаются, они образуют жесткую полость с точными размерами будущего изделия. Этот механизм гарантирует, что стальной пруток не сдвинется с места под воздействием огромного осевого давления. После завершения удара части матрицы расходятся в стороны, что позволяет легко извлечь поковку даже при наличии сложных выступов.

Если использовать цельный штамп, извлечение детали с утолщением на конце станет невозможным без разрушения инструмента. Разъемная конструкция снимает это ограничение и дает возможность проектировать изделия с глубокими поднутрениями или боковыми отростками. Усилие зажима в современных агрегатах достигает 2500 т, поэтому металл не вытекает в зазор между половинами формы. Это исключает появление заусенцев и обеспечивает идеальную чистоту поверхности по всей окружности.

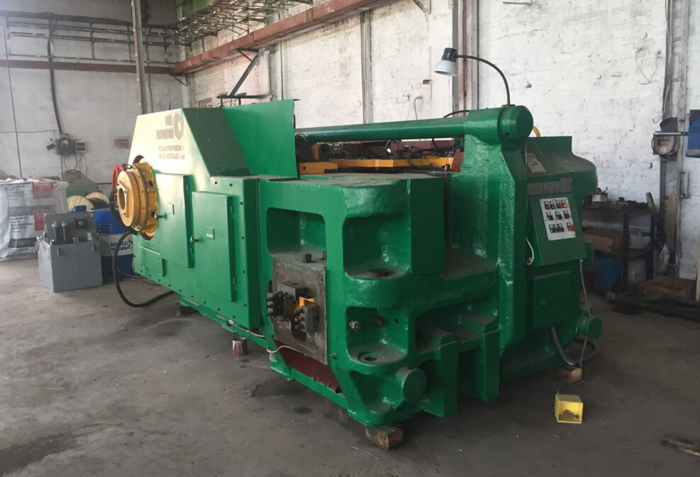

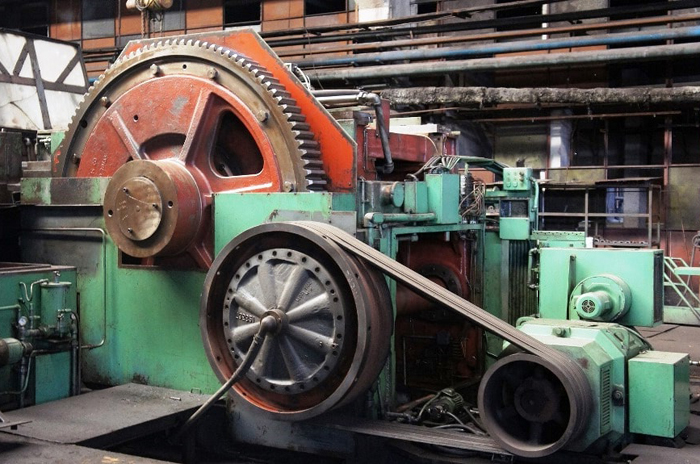

Кривошипный вал преобразует вращательное движение электродвигателя в поступательное перемещение главного рабочего ползуна. Массивный маховик накапливает кинетическую энергию и отдает ее в момент соприкосновения пуансона с раскаленным торцом металла.

Связь между валом и ползуном осуществляется через мощный шатун, который рассчитан на многократные ударные нагрузки. Когда эксцентрик проходит через переднюю мертвую точку, давление на металл достигает своего максимума. Такая кинематическая схема обеспечивает жесткий график движения инструмента, что гарантирует полную повторяемость размеров в каждой партии.

Привод также включает в себя систему рычагов для синхронного управления зажимной матрицей. Когда главный вал начинает вращение, вспомогательные кулачки сначала закрывают штамп и только потом разрешают ход пуансону. Эта последовательность исключает поломку оборудования при случайном попадании посторонних предметов в рабочую зону. Использование муфт включения позволяет совершать как одиночные удары, так и работать в непрерывном режиме при массовом выпуске болтов.

Система предохранения кузнечной машины содержит в цепи зажима специальные срезные элементы или гидравлические предохранители. Если металл недостаточно прогрели и он оказывает избыточное сопротивление, защитный штифт ломается и разрывает кинематическую связь. Это мгновенно останавливает движение ползуна до того, как в станине или коленчатом валу возникнут необратимые деформации.

В современных моделях используют датчики усилия, которые измеряют нагрузку в режиме реального времени и отключают муфту при превышении нормы. Такие меры безопасности предотвращают дорогостоящий ремонт и сокращают время вынужденных простоев производства.

Когда происходит срабатывание защиты, станок блокирует все функции до момента замены расходного предохранительного элемента. Процесс занимает не более 15 минут, после чего работу продолжают в обычном режиме. Гидравлические системы защиты более удобны, так как они позволяют точно настроить порог срабатывания под конкретную технологическую операцию или марку стали.

Форма пуансона должна обеспечивать плавное перетекание металла из прутка в головку без образования складок и внутренних пустот. Торцевую часть инструмента часто выполняют с небольшим углублением или конусом для центрирования заготовки в момент первого касания. Если пуансон будет иметь абсолютно плоскую поверхность, материал может изогнуться в сторону, что приведет к появлению кривизны или одностороннего наплыва.

Длину рабочей части рассчитывают так, чтобы за один удар деформировалось не более 3 диаметров прутка. Когда требуется большая степень осадки, используют многопозиционные штампы с постепенным изменением формы. Поверхность пуансона полируют до зеркального блеска, чтобы снизить коэффициент трения и исключить прилипание горячей стали.

При изготовлении инструмента используют легированные стали, которые сохраняют твердость 50 HRC при нагреве до +600℃. Углы и переходы делают с радиусами скругления не менее 2 мм для предотвращения концентрации напряжений.

Направляющие ползуна испытывают огромные давления и работают в условиях высокой температуры, поэтому наличие масляной пленки здесь жизненно необходимо. Автоматическая система подает смазку порциями через равные промежутки времени непосредственно в зоны трения.

Если уровень масла упадет ниже критической отметки, датчики заблокируют запуск станка для предотвращения появления задиров на стальных поверхностях. Постоянный поток жидкости не только уменьшает износ, но и вымывает из зазоров окалину и мелкую металлическую пыль. Чистота направляющих напрямую влияет на соосность пуансона и матрицы, от которой зависит точность готовых изделий.

Для смазки выбирают вязкие масла с антизадирными присадками, которые не теряют своих свойств при контакте с горячим оборудованием. В системе установлены фильтры тонкой очистки, которые задерживают частицы размером более 20 мкм. Регулярная диагностика насосов и трубопроводов исключает риск масляного голодания ответственных узлов.

При непрерывном производстве штампы быстро нагреваются до температур, при которых сталь начинает терять прочность. Чтобы сохранить ресурс инструмента, в зону ковки под давлением подают водовоздушную смесь или специальные эмульсии.

Жидкость распыляют через форсунки непосредственно на рабочие поверхности матриц и пуансонов в паузах между ударами. Это позволяет удерживать температуру оснастки в безопасном диапазоне до +250℃, что исключает термический отпуск материала. Испаряющаяся влага также способствует отделению окалины от поверхности заготовки, что улучшает качество внешнего вида поковки.

Отработанная жидкость стекает в поддон, проходит через систему очистки и возвращается в основной бак для повторного использования. В замкнутом контуре охлаждения обязательно устанавливают теплообменники, которые сбрасывают излишнее тепло в атмосферу или производственную сеть. Интенсивность подачи охладителя регулируют в зависимости от ритма работы станка и массы обрабатываемых деталей.

Точное совпадение осей пуансона и матрицы проверяют с помощью специальных калибров или лазерных измерительных систем перед началом каждой смены. Даже отклонение в 0,5 мм может вызвать появление эксцентриситета на головке болта или привести к поломке зажимного механизма.

Для регулировки положения ползуна используют клиновые зажимы и прецизионные прокладки, которые позволяют смещать инструмент в трех плоскостях. После фиксации блоков выполняют несколько пробных ходов без металла, чтобы убедиться в отсутствии посторонних звуков и вибраций. Правильная настройка исключает преждевременный износ направляющих и гарантирует высокое качество продукции.

Когда станок выходит на рабочий температурный режим, геометрия узлов может незначительно измениться из-за теплового расширения. Поэтому окончательную проверку соосности проводят на первых десяти готовых поковках с применением штангенциркулей и микрометров. Если обнаруживают отклонение от чертежа, в настройки вносят корректировки через систему программного управления или вручную.

Применение систем числового программного управления позволяет контролировать положение ползуна с точностью до 0,05 мм. Автоматика управляет не только силой удара, но и скоростью перемещения заготовки между позициями штампа. Это полностью исключает ошибки, связанные с усталостью или недостаточной квалификацией обслуживающего персонала.

Станок самостоятельно выбирает оптимальный режим деформации исходя из заданной программы для конкретного типа детали. Благодаря этому разброс размеров в партии из 1000 изделий остается минимальным, что важно для автоматизированных сборочных линий.

Процессор в реальном времени анализирует данные с датчиков давления и температуры, корректируя ход работы при изменении внешних условий. Если заготовка остыла выше допустимого предела, система выдаст предупреждение или остановит цикл. На дисплее отображается полная статистика по количеству выполненных ударов, расходу энергии и времени работы инструмента. Программное обеспечение позволяет быстро переключаться между разными видами продукции без длительной переналадки механизмов.

Безоблойная штамповка становится возможной благодаря полностью закрытой полости матрицы, которая исключает вытекание лишнего металла. Вес заготовки рассчитывают с максимальной точностью, чтобы объем прутка строго соответствовал объему будущей детали. Это позволяет экономить до 25% металла, который при обычной ковке уходит в отходы в виде заусенцев.

Поверхность изделия получается ровной и не требует последующей обрубки или шлифовки мест среза лишнего материала. Такая технология сокращает количество операций и значительно снижает себестоимость производства каждой единицы продукции.

Отсутствие облоя также снижает нагрузку на штамповый инструмент, так как металлу не нужно преодолевать сопротивление в узких щелях зазоров. Это увеличивает ресурс матриц и позволяет использовать более компактные и менее энергозатратные станки. Для успешной реализации метода требуется высокое качество исходного проката с минимальными отклонениями по диаметру. Когда объем металла стабилен, заполнение формы происходит равномерно и без образования дефектов структуры.

Жесткая цельнолитая станина поглощает колоссальные нагрузки, которые возникают в момент осевой высадки заготовки. Если корпус будет иметь недостаточную массу, под действием давления он начнет пружинить и деформироваться. Это приведет к потере точности размеров и быстрому износу всех подвижных соединений из-за перекосов.

Массивные боковые стенки и поперечные ребра жесткости удерживают направляющие ползуна в строго заданном положении даже при пиковых нагрузках. Вес станины для мощных машин может составлять 100 т и более, что обеспечивает стабильность всего технологического процесса.

Современные конструкции проектируют с помощью компьютерного моделирования, чтобы выявить зоны концентрации напряжений. В этих местах толщину металла увеличивают, а переходы делают максимально плавными для исключения трещин. Использование качественного чугуна или высокопрочной стали гарантирует сохранение геометрии станка в течение десятилетий эксплуатации.

Для ускорения переналадки в современных агрегатах применяют системы быстрой смены блоков с гидравлическими зажимами. Матрицы и пуансоны устанавливают в специальные кассеты, которые фиксируются в станине нажатием одной кнопки. Это сокращает время простоя оборудования с нескольких часов до 20 минут, что критично при многономенклатурном производстве.

Центрирование инструмента происходит автоматически по направляющим штифтам с высокой точностью позиционирования. После установки новой оснастки система ЧПУ загружает соответствующую программу и станок сразу готов к работе.

Старые модели требовали ручной подгонки и затяжки множества болтов, что требовало больших физических усилий. Теперь же механизированные тележки доставляют тяжелые штамповые блоки непосредственно к рабочей зоне станка. Встроенные датчики распознают тип установленного инструмента по радиочастотным меткам и исключают запуск неверной программы.
