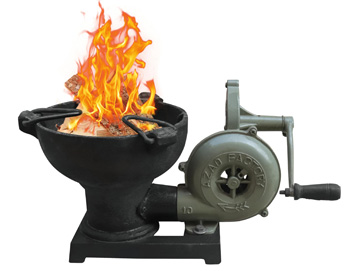

Кузнечные горны

Внутреннюю облицовку рабочей камеры выполняют из высокоглиноземистого шамотного кирпича и современных керамических матов на основе оксида алюминия. Эти материалы обладают низкой теплопроводностью, поэтому эффективно удерживают жар внутри печи и защищают стальной внешний корпус от деформации.

Футеровка должна выдерживать резкие тепловые удары, когда в разогретое пространство загружают холодные стальные заготовки. Чтобы снизить массу оборудования, часто применяют волокнистые плиты, которые имеют в 5 раз меньший вес по сравнению с традиционной кирпичной кладкой. Качественная изоляция сокращает время предварительного разогрева горна и существенно уменьшает расход топлива или электроэнергии.

Слои теплоизоляции монтируют с использованием специальных жаростойких мастик, которые сохраняют прочность при температуре до +1600℃. Если в процессе работы на стенках образуются трещины, их немедленно заделывают ремонтными составами для исключения прогорания кожуха. Толщина защитного слоя обычно составляет от 150 до 300 мм в зависимости от максимальной мощности нагревательных элементов. В газовых моделях футеровка также выполняет роль отражателя, который направляет инфракрасное излучение на поверхность металла.

В современных газовых горнах устанавливают горелки инжекционного типа, которые смешивают природный газ с воздухом еще до подачи в камеру сгорания. Пламя распределяется вдоль свода печи, потому что прямой контакт факела с металлом вызывает местный пережог и обезуглероживание поверхности.

Раскаленные газы совершают круговое движение внутри замкнутого пространства, что позволяет прогревать детали со всех сторон одновременно. Такой метод исключает появление холодных зон и гарантирует одинаковую пластичность материала во всем объеме заготовки. Если объем камеры большой, используют несколько горелочных устройств с индивидуальным контролем мощности на каждом участке.

Автоматика управляет соотношением газа и воздуха в смеси, чтобы поддерживать оптимальный режим горения без избытка кислорода. Когда внутри горна создается небольшое избыточное давление, наружный холодный воздух не может проникнуть через дверцы и нарушить тепловой баланс. Система датчиков постоянно отслеживает наличие пламени и мгновенно перекрывает подачу топлива при случайном затухании. Современные горелки оснащают керамическими насадками, которые не прогорают при длительной эксплуатации и обеспечивают стабильную форму факела.

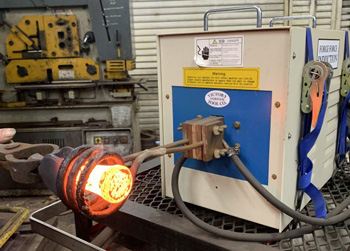

Работа индукционного нагревателя основана на прохождении токов высокой частоты через медную спираль, которую называют индуктором. Во время процесса сам медный проводник сильно нагревается из-за высокого электрического сопротивления и близости раскаленной заготовки.

Чтобы исключить расплавление меди и разрушение изоляции, внутри полой трубки индуктора постоянно циркулирует охлаждающая жидкость. Если поток воды прекратится или замедлится, оборудование выйдет из строя в течение нескольких минут из-за термического повреждения обмоток. Система охлаждения включает в себя насосную станцию, теплообменники и расширительный бак с датчиками протока.

Качество воды имеет решающее значение, поэтому используют дистиллированную жидкость или специальные антифризы с низкой электропроводностью. Обычная водопроводная вода быстро образует накипь на внутренних стенках трубок, что снижает эффективность отвода тепла и ведет к перегреву. Когда станок завершает работу, насосы продолжают качать охладитель еще некоторое время для безопасного выравнивания температур. Контур охлаждения часто объединяют с системой кондиционирования силового шкафа, где расположены полупроводниковые преобразователи частоты.

Для измерения нагрева заготовок внутри горна применяют оптические пирометры, которые фиксируют интенсивность теплового излучения от поверхности стали. Этот метод позволяет получать точные данные в диапазоне от +600℃ до +2000℃ без погружения датчиков в агрессивную среду пламени.

Прибор устанавливают снаружи печи и направляют его через специальное смотровое окно на обрабатываемую деталь. Полученный сигнал мгновенно передается на контроллер, который корректирует подачу энергии для поддержания заданного технологического режима. Отсутствие механического контакта исключает износ чувствительных элементов и гарантирует долгий срок службы измерительной системы.

Пирометры настраивают с учетом коэффициента излучения конкретного металла, так как разные сплавы светятся с разной яркостью при одинаковом нагреве. Если поверхность заготовки покрыта слоем окалины, используют двухцветные приборы, которые выдают верный результат вне зависимости от состояния внешнего слоя. Когда заготовки движутся по конвейеру, бесконтактные датчики успевают замерять температуру каждой единицы продукции. Это позволяет вовремя отсеивать недостаточно прогретые элементы и предотвращать поломку кузнечных штампов.

Вакуумная среда полностью исключает контакт раскаленного металла с кислородом, азотом и водородом, которые присутствуют в обычном атмосферном воздухе. При нагреве в такой камере на поверхности заготовок не образуется окалина, поэтому детали сохраняют свои точные размеры и зеркальный блеск.

Этот метод выбирают для обработки компонентов авиационных двигателей, медицинских инструментов и высокоточных пресс-форм. Отсутствие окислительных процессов позволяет исключить операцию последующей очистки металла в кислотных ваннах или на пескоструйных установках. Вакуум также способствует удалению растворенных газов из структуры сплава, что значительно повышает его прочность и усталостную выносливость.

Корпус такого горна представляет собой герметичный сосуд с мощными насосами, которые создают глубокое разрежение перед началом нагрева. Тепло передается к деталям только через излучение от графитовых или вольфрамовых нагревателей, поэтому прогрев происходит очень плавно. После завершения цикла в камеру могут подавать инертный газ аргон для ускоренного и безопасного охлаждения садки.

Рекуператор предназначен для использования тепла отходящих дымовых газов для предварительного подогрева воздуха, который поступает в горелочные устройства. Это устройство представляет собой теплообменник из жаропрочной стали, установленный в дымоходе или непосредственно над сводом печи.

Продукты сгорания имеют температуру около +800℃, и их энергия обычно бесполезно выбрасывается в атмосферу. Рекуператор забирает этот жар и нагревает свежий воздух до +400℃, что позволяет экономить до 30% природного газа. Такой подход не только снижает себестоимость продукции, но и повышает общую температуру пламени в камере.

Применение подогретого воздуха улучшает условия воспламенения топлива и делает процесс горения более полным и стабильным. Уменьшение объема выхлопных газов снижает нагрузку на системы вентиляции и очистки воздуха в цехе. Конструкция рекуператора должна быть устойчива к коррозии, так как в продуктах сгорания могут присутствовать агрессивные соединения серы. Регулярная очистка труб теплообменника от сажи и пыли поддерживает высокий коэффициент полезного действия системы в течение всего срока службы.

В проходных печах заготовки перемещаются через нагревательную зону непрерывным потоком с помощью шагающего пода или роликового конвейера. Механизм загрузки берет детали из накопителя и укладывает их на входной стол в строго определенном порядке для обеспечения равномерного прогрева.

Скорость движения привода синхронизирована с мощностью нагревателей, чтобы каждый элемент на выходе имел одинаковую температуру. Для работы с тяжелыми болванками применяют гидравлические толкатели, которые плавно перемещают весь ряд заготовок вдоль футерованной камеры. Такая схема исключает ручной труд в опасной зоне и позволяет встроить горн в автоматическую линию ковки.

Специальные датчики на входе и выходе контролируют положение каждой детали, предотвращая заторы и столкновения внутри печи. Если технологический цикл требует переворота заготовки, внутри камеры монтируют механические кантователи. На выходе из горна манипулятор захватывает раскаленный металл и передает его на ковочный пресс в течение нескольких секунд. Это минимизирует потерю тепла и предотвращает остывание тонких участков будущей поковки.

Камерный горн имеет большой внутренний объем и массивную дверцу, что позволяет загружать внутрь поковки весом в несколько тонн. Заготовки помещают на стационарный под или на специальную выкатную тележку, которая движется по рельсам. Такая конструкция обеспечивает удобный доступ для цехового крана или мощного погрузчика при выполнении погрузочных работ.

Расположение нагревателей на боковых стенках и под сводом гарантирует объемное воздействие тепла на массивные слитки. Камерные печи идеально подходят для длительного отжига или нормализации крупных валов, судовых дизелей и тяжелых станин.

Для обеспечения герметичности двери используют песочные затворы или термостойкие резиновые уплотнители с водяным охлаждением. Система многозонного регулирования температуры позволяет создавать разные тепловые режимы в разных частях камеры, если того требует сложная форма изделия. Мощные вентиляторы внутри печи создают принудительную циркуляцию воздуха, что ускоряет теплообмен и выравнивает температуру. Когда процесс завершается, заготовки могут остывать прямо в закрытой камере.

Чтобы снизить окисление металла, в камере горна создают восстановительную атмосферу путем регулировки горелок на работу с недостатком кислорода. При таком режиме в продуктах сгорания остается небольшое количество свободного углерода и оксида углерода, которые препятствуют образованию ржавчины на поверхности.

Метод позволяет уменьшить потери металла на угар с 3% до 0,5%, что дает огромную экономию при массовом производстве. Поверхность заготовок остается гладкой, а слой окалины получается очень тонким и легко удаляется при первом ударе молота. Это значительно продлевает ресурс кузнечных штампов, так как твердые частицы оксидов не внедряются в рабочую поверхность инструмента.

Для дополнительной защиты могут применять подачу защитных газов, таких как азот или очищенный природный газ, непосредственно в зону расположения заготовок. Специальные завесы из пламени у дверных проемов препятствуют подсосу наружного воздуха при открытии камеры. Контроль состава газовой среды осуществляют с помощью автоматических анализаторов, которые корректируют работу горелок в реальном времени.

В печах сопротивления тепло создается электрическими ТЭНами или спиралями из нихрома, которые нагревают воздух и стенки камеры, а затем энергия передается заготовке. Этот процесс происходит достаточно медленно, так как требует времени на прогрев всего объема печи и преодоление теплового сопротивления поверхности металла.

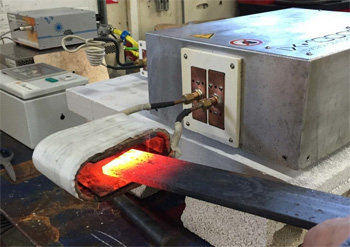

Индукционный горн воздействует непосредственно на кристаллическую решетку стали через переменное магнитное поле, вызывая мгновенный разогрев самого материала. Здесь нет промежуточных теплоносителей, поэтому КПД установки достигает 90% и время подготовки детали сокращается в несколько раз. Индукторы занимают мало места и позволяют организовать локальный нагрев только нужного участка прутка.

Печи сопротивления лучше подходят для длительной выдержки больших партий деталей при строго заданной температуре, например, при закалке. Они обеспечивают высокую равномерность нагрева в спокойной атмосфере и стоят дешевле в изготовлении. Индукционные установки незаменимы в автоматизированных линиях массовой ковки, где важна скорость и чистота процесса без образования лишней окалины.

Срок службы нагревателей из сплавов высокого сопротивления составляет от 2000 до 8000 часов — в зависимости от рабочей температуры и частоты включений. При работе на предельных значениях, около +1200℃, металл проволоки постепенно испаряется и становится тоньше, что ведет к местному перегреву и разрыву цепи.

Чтобы продлить жизнь ТЭНам, систему управления настраивают на плавный пуск без резких скачков тока в холодном состоянии. Регулярная очистка камеры от металлической пыли и окалины предотвращает возникновение коротких замыканий между витками спирали. Состояние элементов проверяют визуально и путем замера электрического сопротивления во время каждого планового обслуживания.

В современных моделях используют кассетные нагреватели, которые можно заменить без полной разборки футеровки и длительной остановки оборудования. Если станок работает в защитной атмосфере, ресурс элементов увеличивается за счет отсутствия окисления материала проволоки. Керамические держатели спиралей также требуют осмотра на предмет трещин и сколов, которые могут вызвать провисание и замыкание проводника.

Безопасная работа газового оборудования обеспечивается многоуровневой системой защиты, которая контролирует давление топлива, наличие пламени и тягу в дымоходе. Электромагнитные клапаны мгновенно перекрывают подачу газа при падении давления в сети или при срабатывании датчиков загазованности в помещении цеха.

Каждая горелка оснащается ионизационным электродом или фотодатчиком, который следит за стабильностью факела в режиме реального времени. Если огонь гаснет, автоматика блокирует повторный запуск до полной продувки камеры свежим воздухом для исключения взрыва газовоздушной смеси. Сигнализация выдает звуковой и световой сигналы при любых отклонениях от нормы.

В конструкции горна предусматривают взрывные клапаны — специальные легко разрушаемые вставки, которые сбрасывают избыточное давление при аварийном хлопке. Система принудительной вытяжки должна иметь блокировку, которая запрещает розжиг горелок при неработающем вентиляторе. Трубопроводы окрашивают в желтый цвет и оснащают ручными отсечными кранами в легкодоступных местах.

Геометрия внутреннего пространства горна определяет характер движения тепловых потоков и скорость передачи энергии от стенок к металлу. Для нагрева длинных прутков и труб используют узкие горизонтальные камеры, где заготовка располагается вдоль оси горелок или индукторов.

Круглые в сечении печи обеспечивают наиболее равномерное распределение температуры, так как в них отсутствуют углы, где могут возникать застойные зоны холодного воздуха. Свод камеры часто делают арочным для концентрации теплового излучения в центральной части рабочего пространства. Правильный расчет объема исключает избыточные потери тепла через стенки и сокращает время выхода оборудования на рабочий режим.

При обработке мелких деталей сложной формы применяют горны с карусельным или вибрационным подом, где изделия постоянно перемещаются. Это гарантирует одинаковый нагрев каждого элемента вне зависимости от его положения относительно горелки. Высота камеры должна быть достаточной для свободной циркуляции газов, но не слишком большой, чтобы не увеличивать бесполезный расход энергии.
