Гидравлическое оборудование

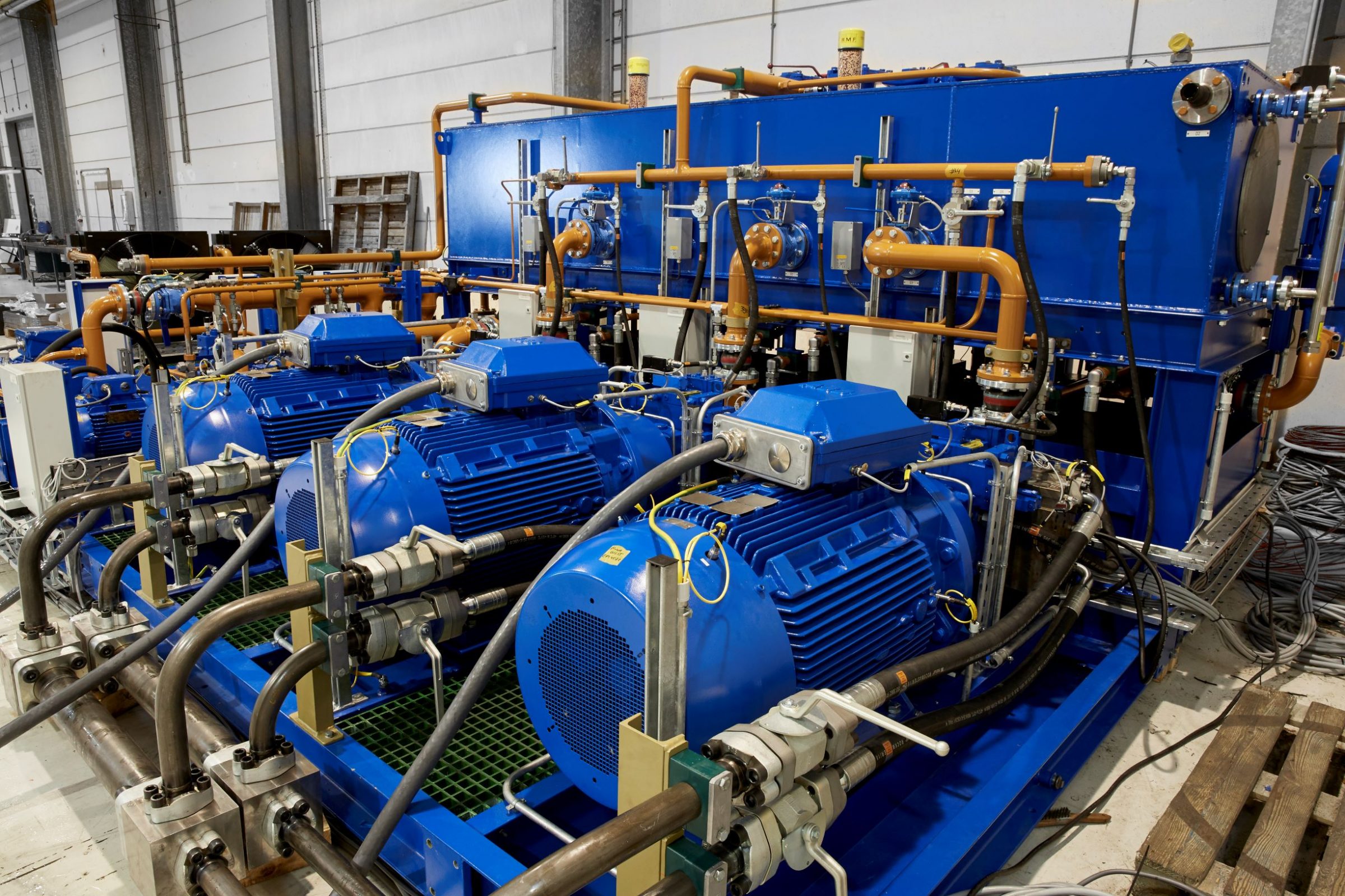

Бак — герметичная стальная емкость, которая служит для хранения запаса рабочей жидкости и отделения из нее пузырьков воздуха. Стенки изготавливают из листового проката толщиной 4-6 мм и укрепляют ребрами жесткости для исключения деформаций при нагреве. Внутреннее пространство разделяют высокими перегородками, чтобы масло не пенилось при возврате из системы и успевало отдавать тепло.

В верхней части монтируют заливную горловину с сетчатым фильтром и сапун для выравнивания давления внутри резервуара при изменении уровня жидкости. Дно бака делают под наклоном к сливному отверстию, потому что такая форма облегчает полное удаление осадков и продуктов износа при замене масла. На боковой стенке закрепляют смотровое окно или электронный уровнемер, который позволяет контролировать объем масла в реальном времени.

Магнитные уловители устанавливают внутри корпуса для задержки металлической стружки, которая появляется в процессе износа насосов. Поверхности бака изнутри покрывают специальными составами, которые не вступают в химическую реакцию с минеральными маслами. Опоры емкости снабжают виброгасящими прокладками, чтобы снизить уровень шума и исключить передачу колебаний на станину основного оборудования.

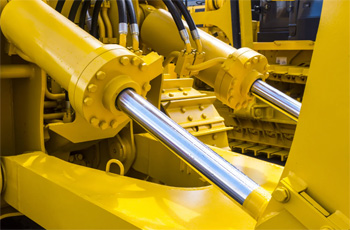

Штоки выпускают из углеродистых или легированных сталей марок 45, 40Х или 30ХГСА для обеспечения высокой механической прочности. Заготовки проходят обязательную индукционную закалку токами высокой частоты, которая создает твердый поверхностный слой глубиной 1-3 мм.

После термической обработки деталь подвергают прецизионному шлифованию и финишной полировке до получения зеркального блеска. На поверхность наносят слой твердого хрома толщиной 20-50 мкм, который защищает металл от коррозии и агрессивного воздействия внешней среды. Технология снижает коэффициент трения в паре с уплотнениями и продлевает срок службы всего гидравлического узла. Если оборудование будет работать в морском климате, для производства выбирают нержавеющие сплавы с высоким содержанием никеля и молибдена.

Твердость хромированного покрытия достигает 850-1000 HV, что позволяет противостоять ударам и абразивному воздействию мелкой пыли. Внутреннюю резьбу на концах выполняют методом накатки, потому что этот способ сохраняет целостность волокон металла и повышает выносливость соединения. Контроль геометрии проводят на каждом этапе производства, так как отклонение по диаметру не должно превышать 0.02 мм по всей длине.

Насос этого типа создает поток жидкости за счет вращения двух шестерен, которые находятся в плотном зацеплении внутри алюминиевого или чугунного корпуса. Одна шестерня соединяется с приводным валом двигателя, а вторая получает движение через зубчатый контакт.

Когда зубья выходят из зацепления со стороны входа, объем рабочей камеры увеличивается и возникает зона разрежения. Под действием атмосферного давления масло из бака заполняет впадины между зубьями и перемещается вдоль стенок корпуса к нагнетательному отверстию. В зоне выхода зубья вновь входят в зацепление и вытесняют жидкость в напорную магистраль. Конструкция отличается простотой и надежностью, потому что содержит минимальное количество подвижных элементов и не требует сложной настройки.

Точность подгонки торцевых поверхностей к корпусу определяет объемный коэффициент полезного действия агрегата и его способность держать высокое давление. Для компенсации износа в конструкцию встраивают плавающие подшипниковые втулки, которые прижимаются к шестерням за счет давления самого масла. Этот механизм автоматически убирает осевой зазор и обеспечивает стабильные характеристики насоса на протяжении нескольких тысяч часов работы.

Телескопические цилиндры состоят из нескольких вставленных друг в друга полых секций, которые называют штоками или плунжерами. Такая конструкция позволяет получить огромный рабочий ход при относительно малых габаритных размерах в сложенном состоянии. Каждая последующая секция имеет меньший диаметр и выступает из предыдущей под действием давления масла.

Сначала выдвигается ступень с наибольшей площадью поршня, которая создает максимальное усилие для сдвига тяжелого груза. Затем в работу вступают более тонкие секции, и это обеспечивает высокую линейную скорость перемещения на финальном этапе цикла. Эти устройства часто устанавливают на самосвалы и мобильные подъемники, где место для монтажа оборудования сильно ограничено.

Внутренние поверхности каждой секции проходят процедуру хонингования для достижения высокой чистоты поверхности и точного размера. Сложная система уплотнений на каждой ступени должна удерживать давление и одновременно очищать зеркало металла от грязи. Для предотвращения резких ударов в конце хода применяют гидравлические демпферы, которые плавно замедляют движение каждой секции.

Управление выполняют путем смещения внутреннего золотника, который перенаправляет потоки масла между насосом, баком и исполнительными органами. В ручных моделях используют стальные рычаги, соединенные с золотником через шарнирные тяги или вилки. Когда человек перемещает рукоятку, проточки на валу совмещаются с определенными каналами в корпусе и цилиндр начинает движение.

Для дистанционного управления применяют электромагнитные соленоиды, которые воздействуют на торцы золотника при подаче электрического сигнала. Это позволяет интегрировать гидравлику в системы автоматики и управлять станком с помощью контроллера. Пружины возвращают золотник в нейтральное положение сразу после снятия усилия с рычага или отключения питания катушки.

В сложных машинах используют гидравлическое пилотное управление, при котором основной золотник перемещается под действием небольшого давления вспомогательного контура. Такая схема позволяет управлять очень мощными потоками жидкости с помощью миниатюрных джойстиков, расположенных в кабине.

Гидравлический аккумулятор накапливает энергию сжатой жидкости и отдает ее в систему в моменты пиковых нагрузок или при внезапном отказе насоса. Устройство представляет собой стальной баллон, внутри которого находится эластичная резиновая мембрана или поршень. С одной стороны мембраны закачивают сжатый азот, а с другой стороны поступает масло из напорной магистрали под давлением.

Когда насос создает избыток потока, жидкость сжимает газ и заполняет внутреннюю полость резервуара. При включении мощного потребителя аккумулятор мгновенно возвращает масло в систему, что позволяет использовать насосы меньшей мощности. Подобный подход снижает тепловыделение и экономит энергию.

Вторая важная функция — гашение гидравлических ударов и пульсаций, которые возникают при быстром переключении клапанов. Газовая подушка выступает в роли пружины и поглощает скачки давления, защищая трубы и уплотнения от разрушения. Аккумуляторы также используют для поддержания статического давления в системе при выключенном двигателе в течение длительного времени. Корпуса баллонов изготавливают методом бесшовной раскатки из стали, чтобы они выдерживали давление до 400 бар и выше.

Рукав высокого давления состоит из нескольких слоев синтетического каучука и прочного металлического или текстильного каркаса. Внутренний слой изготавливают из маслостойкой резины, которая не разрушается под действием химических присадок и высокой температуры. Поверх него накладывают стальную проволочную оплетку или навивку в несколько слоев для обеспечения прочности на разрыв.

Количество слоев армирования определяет максимальное рабочее давление, которое для тяжелого оборудования может достигать 420-700 бар. Внешний слой защищает конструкцию от механических повреждений, воздействия солнечных лучей и попадания агрессивных жидкостей. Все компоненты соединяют вулканизацией, это создает монолитную структуру, способную выдерживать миллионы циклов пульсации.

На концах шланга устанавливают стальные фитинги с резьбой или фланцами, которые закрепляют с помощью обжимных муфт. Процесс опрессовки муфты на специальном станке гарантирует абсолютную герметичность соединения даже при экстремальных нагрузках. Гибкость рукава позволяет соединять подвижные узлы станков и компенсировать вибрации, которые возникают при работе двигателей.

Гидравлические уплотнения разделяют на статические и динамические. Статические кольца круглого сечения устанавливают в неподвижные соединения для предотвращения протечек масла через стыки корпусов или фланцев. Их изготавливают из нитрильного каучука или фторкаучука, который сохраняет эластичность в широком диапазоне температур.

Динамические уплотнения работают в местах взаимного перемещения деталей, таких как пара шток-крышка или поршень-гильза. К ним относятся манжеты симметричного профиля, которые прижимаются к поверхности давлением самой жидкости. Для тяжелых условий эксплуатации применяют многокомпонентные уплотнения из полиуретана с направляющими кольцами из наполненного фторопласта.

Грязесъемники монтируют на выходе штока из цилиндра, чтобы исключить попадание пыли и влаги во внутреннюю полость системы. Эти элементы имеют острую кромку, которая буквально счищает загрязнения с зеркальной поверхности металла при каждом движении. Поршневые уплотнения имеют более сложную структуру, потому что должны удерживать давление с двух сторон одновременно.

Предохранительный клапан защищает компоненты гидросистемы от разрушения при опасном превышении рабочего давления. Устройство содержит стальной запорный элемент в виде конуса или шарика, который плотно прижимается к седлу мощной пружиной. Усилие сжатия пружины можно регулировать с помощью внешнего винта, устанавливая порог срабатывания защиты.

Когда давление масла в напорной линии превышает заданное значение, сила воздействия жидкости преодолевает сопротивление пружины. Запорный элемент отходит от седла и открывает проход для сброса излишков масла непосредственно в сливную магистраль. После падения давления в системе пружина возвращает конус в исходное положение и перекрывает канал.

Клапаны непрямого действия используют вспомогательный пилотный контур для управления основным золотником при работе с очень большими потоками. Такая конструкция обеспечивает высокую стабильность характеристик и исключает вибрации при срабатывании защиты. Корпус изготавливают из закаленной стали, а седло проходит финишную притирку для обеспечения герметичности в закрытом состоянии.

Аксиально-поршневые моторы обладают самой высокой удельной мощностью среди всех типов гидравлических двигателей. Конструкция включает блок цилиндров, внутри которого поршни располагаются параллельно или под небольшим углом к центральной оси вала. Когда масло под давлением поступает в цилиндры, поршни упираются в наклонную шайбу и создают крутящий момент.

Главный плюс таких машин — возможность изменения рабочего объема непосредственно в процессе работы за счет поворота шайбы. Это позволяет плавно регулировать частоту вращения вала в широком диапазоне при сохранении высокого коэффициента полезного действия. Моторы этого типа способны работать при давлениях до 400-450 бар, что делает их незаменимыми в приводах тяжелых прессов и экскаваторов.

Высокая точность изготовления деталей позволяет достигать частоты вращения до 3000-5000 об/мин без перегрева и вибраций. Использование гидростатической разгрузки поршней снижает механические потери и предотвращает быстрый износ трущихся пар. Компактные размеры позволяют встраивать мотор в стесненные узлы машин или непосредственно в колесные редукторы мобильной техники.

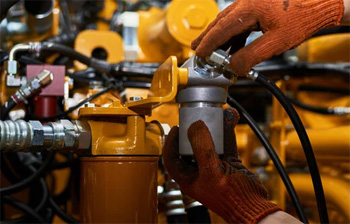

Фильтр для очистки масла состоит из стального или алюминиевого корпуса и сменного фильтрующего элемента с высокой пористостью. Основной материал для удержания загрязнений — специальная бумага, синтетическое волокно или мелкая металлическая сетка. Масло проходит сквозь слои материала, который задерживает частицы металла, пыль и продукты термического разложения жидкости. Тонкость фильтрации составляет 3-10 мкм, что необходимо для защиты прецизионных клапанов и насосов.

Всасывающие фильтры устанавливают перед насосом для защиты от крупных включений, а напорные — непосредственно в линию высокого давления. Сливные модели очищают масло перед его возвращением в бак, удаляя загрязнения, которые попали в систему через уплотнения цилиндров.

В конструкцию каждого фильтра встраивают перепускной клапан, который открывает путь маслу в обход элемента при его полном засорении. Это предотвращает масляное голодание насоса и разрыв фильтрующего материала при холодном пуске системы. Визуальный или электрический индикатор загрязнения сообщает о необходимости замены картриджа при достижении критического перепада давления.

Охлаждение обеспечивает поддержание температуры масла в диапазоне +40-60℃, чтобы сохранить его вязкость и смазывающие свойства. Самое распространенное устройство — воздушно-масляный теплообменник, который состоит из системы радиаторных трубок и мощного вентилятора. Масло проходит через соты радиатора, а поток воздуха от лопастей эффективно отбирает избыточное тепло и рассеивает его в атмосферу.

Такой метод отличается простотой монтажа и не требует подвода проточной воды, что удобно для мобильной и стационарной техники. Внутренние перегородки в радиаторе создают турбулентность потока для повышения эффективности теплообмена.

Водно-масляные охладители применяют в тяжелых промышленных установках, где требуется отвод колоссального количества энергии в ограниченном пространстве. В таких агрегатах масло циркулирует вокруг трубок, по которым протекает холодная техническая вода из внешней сети. Компактные размеры и высокая производительность делают их идеальными для мощных прессов и кузнечных станков.

Гидравлические блоки — монолитные плиты из стали или алюминия, внутри которых выполнена сложная сеть пересекающихся каналов. Такая конструкция позволяет компактно разместить множество клапанов и распределителей на одном основании без использования внешних труб и шлангов. Главное преимущество блоков — полное отсутствие утечек в местах соединений, потому что все переходы между узлами находятся внутри металла.

Применение этих плит сокращает время сборки оборудования и значительно упрощает его техническое обслуживание. На внешних поверхностях блока предусматривают посадочные места для стандартных модульных клапанов, которые закрепляют с помощью длинных стальных шпилек. Это позволяет легко менять конфигурацию системы без демонтажа всей установки.

Изготовление каналов проводят на многокоординатных станках с программным управлением для обеспечения идеальной точности и чистоты проходов. Алюминиевые сплавы выбирают для мобильной техники из-за малого веса, а стальные блоки используют в системах с давлением более 350 бар. Поверхность плиты проходит шлифовку для обеспечения герметичности стыков при установке навесной аппаратуры.
