Проектирование металлоконструкций

Выбор марки стали напрямую зависит от условий эксплуатации будущего объекта и расчетных нагрузок. Для большинства стандартных строительных конструкций в умеренном климате проектировщики закладывают сталь Ст3сп. Но если здание будет эксплуатироваться в северных широтах при температуре ниже -40 градусов, необходимо использовать низколегированную сталь марки 09Г2С. Она обладает повышенной хладостойкостью и не становится хрупкой на морозе.

Инженеры учитывают и свариваемость металла. Некоторые высокопрочные стали требуют особых условий сварки и последующей термообработки, что значительно удорожает производство.

В проекте всегда указывается не только основная марка, но и возможные аналоги, чтобы заказчик мог гибко подходить к закупке металлопроката без нарушения прочностных характеристик всей системы.

Выбор типа соединения диктуется удобством монтажа и характером нагрузок на узел. Болтовые соединения, особенно на высокопрочных метизах, предпочтительны для полевого монтажа, так как они не требуют привлечения квалифицированных сварщиков на высоте и проведения дефектоскопии швов в тяжелых условиях. Сварные чаще проектируют для заводских условий при изготовлении отправочных марок, где можно обеспечить идеальный многоступенчатый контроль качества.

В чертежах КМД инженер детально прописывает типы болтов, их класс прочности и момент затяжки. Сварка в проекте выбирается там, где нужно обеспечить максимальную жесткость узла или герметичность конструкции.

Современное проектирование стремится к минимизации сварочных работ на строительной площадке для ускорения процесса сборки и повышения надежности объекта.

Технологичность конструкции - возможность изготовить ее с минимальными трудозатратами на станках. Опытный проектировщик всегда учитывает возможности современного металлообрабатывающего оборудования. Например, вместо сложной фрезеровки деталей можно предусмотреть лазерную или плазменную резку с ЧПУ, которая обеспечивает высокую точность без дополнительной обработки кромок.

Оптимизация касается также раскроя листового металла для минимизации остатков и отходов. Инженер старается унифицировать типоразмеры используемого профиля, чтобы завод-изготовитель не закупал десятки разных позиций проката ради нескольких деталей. Это позволяет сократить логистические издержки и ускорить производственный цикл, при этом итоговый вес и несущая способность конструкции остаются в рамках заданных параметров безопасности.

Проектирование уникальных или сложных конструкций, таких как купольные системы, эстакады или опоры ЛЭП, требует расширенных расчетов на устойчивость к прогрессирующему обрушению. В таких проектах инженеры применяют методы конечных элементов для моделирования поведения металла под сложными пространственными нагрузками.

В документации КМД для нестандартных изделий обязательно прорисовываются схемы кантовки и строповки тяжелых элементов, чтобы их можно было безопасно перемещать в цеху и на монтаже. Особое внимание уделяется допускам и посадкам в узлах сопряжения.

Если конструкция имеет сложную геометрию, проектировщик может заложить требование о контрольной сборке части изделия на заводе. Это гарантирует, что на удаленном объекте все детали сойдутся без необходимости доработки по месту с помощью резака и сварки.

Срок службы металлоконструкций напрямую зависит от правильно выбранного типа покрытия, который фиксируется в разделе проекта под названием «Защита строительных конструкций от коррозии». Инженер анализирует агрессивность среды, будь то промышленная зона, морское побережье или химическое производство. В зависимости от этого назначается метод обработки: холодное или горячее цинкование, нанесение полимерных составов или специальных эпоксидных эмалей.

В чертежах указывается требуемая степень очистки поверхности металла перед покраской согласно государственным стандартам, а также общая толщина защитного слоя в микронах. Проектировщик также избегает создания «карманов» и узких щелей в конструкции, где могут скапливаться влага и пыль. Они провоцируют ускоренное разрушение металла, которое сложно заметить при регулярных осмотрах.

Авторский надзор - гарантия того, что реальный объект будет соответствовать расчетной схеме. В процессе производства на заводе или при сборке на площадке часто возникают ситуации, когда требуется замена одного профиля на другой или изменение конфигурации узла из-за особенностей площадки. Без согласования с разработчиком проекта такие изменения могут быть фатальными.

Проектировщик проверяет качество выполнения ответственных соединений, контролирует соблюдение проектных отметок и правильность установки связей, обеспечивающих жесткость здания. Журнал авторского надзора - юридический документ, который подтверждает, что все отклонения были проанализированы и одобрены квалифицированным специалистом. Это особенно важно для уникальных объектов, где любая ошибка в последовательности монтажа может привести к потере устойчивости всего каркаса.

Расчетно-пояснительная записка - теоретическое обоснование безопасности проекта. В ней конструктор подробно описывает принятую расчетную схему, указывает все действующие нагрузки, включая вес оборудования, давление грунта или специфические технологические воздействия. Современные программные комплексы позволяют моделировать работу металла в динамике, что также отражается в записке. Важный раздел - результаты проверки наиболее нагруженных элементов и узлов на прочность и прогиб.

Качественный расчет содержит не только итоговые цифры, но и ссылки на нормативную литературу, обоснование выбранных коэффициентов надежности и описание расчетных сочетаний усилий. Эта документация необходима для прохождения технической экспертизы и служит главным аргументом в пользу надежности конструкции при возникновении спорных ситуаций.

Снижение веса конструкций при сохранении их прочности - одна из главных задач инженера. Для этого применяют прогрессивные конструктивные решения, такие как использование сталей повышенной прочности, которые позволяют уменьшить толщину стенок балок и колонн. Проектировщики также заменяют сплошностенчатые конструкции на сквозные или решетчатые, где металл распределен более эффективно относительно осей нагрузки.

Применение перфорированных балок или гофробалок также способствует облегчению каркаса. Однако проектировщик обязан соблюдать баланс: иногда слишком легкая конструкция становится чрезмерно гибкой, что вызывает вибрации, неприятные для людей или опасные для точного оборудования.

Оптимизация всегда ведется до разумного предела, установленного нормами по второму предельному состоянию, то есть по деформациям.

Проектирование путей для мостовых кранов требует особого внимания к усталостной прочности металла. Подкрановые балки испытывают постоянные циклические нагрузки и сильные удары при движении тележки крана. В проекте закладывают специальные марки стали, устойчивые к динамическим воздействиям, и детально прорабатываются узлы крепления рельса к балке.

Важно обеспечить идеальную параллельность путей на всем протяжении цеха, поэтому в чертежах КМД указываются жесткие допуски на монтаж. Также проектировщик предусматривает установку тупиковых упоров и демпфирующих устройств. Особое внимание уделяется тормозным конструкциям, которые воспринимают горизонтальные усилия при остановке крана.

Ошибки в этом разделе проектирования приводят к быстрому износу колес крана, разбиванию узлов крепления и появлению трещин в основном металле балок.

Эти документы - итог работы над стадией КМД, они служат основой для закупки металла и планирования логистики. Спецификация включает полный перечень всех профилей, листов и метизов с указанием их массы, марки стали и ГОСТа на поставку. Ведомость отправочных элементов группирует отдельные детали в укрупненные блоки, которые могут быть перевезены транспортом.

Проектировщик рассчитывает габариты этих блоков так, чтобы они вписывались в размеры кузова грузового автомобиля или железнодорожной платформы. В ведомости также указывается масса каждой отправочной марки, что необходимо для подбора кранового оборудования на монтажной площадке.

Точность этих документов исключает простой производства из-за нехватки материала или невозможность доставки слишком длинных ферм на объект по дорогам общего пользования.

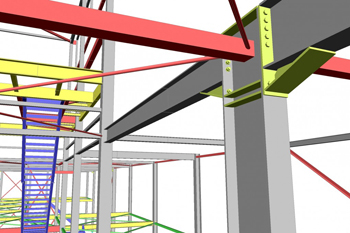

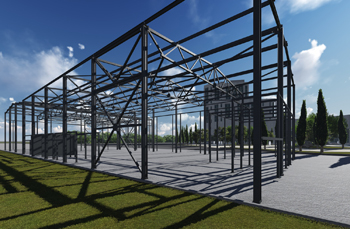

Для обеспечения собираемости на этапе разработки КМД применяется метод цифровой сборки. Инженер создает трехмерные модели болтовых соединений, проверяя, есть ли достаточное пространство для заведения болта и работы гайковертом.

Часто на чертежах можно увидеть сложные узлы, которые красиво выглядят на бумаге, но невыполнимы в металле. Чтобы избежать этого, проектировщик закладывает монтажные зазоры в несколько миллиметров, которые компенсируют неизбежные погрешности изготовления. Также используются овальные отверстия для болтов, позволяющие регулировать положение деталей при сборке.

В проекте детально описывается последовательность установки элементов, чтобы последующая деталь не перекрывала доступ к местам крепления предыдущей. Такой глубокий анализ позволяет избежать дорогостоящей резки и сварки на монтаже.

Грамотное техническое задание - залог успешного проекта и отсутствия переделок. Заказчик должен указать в нем не только габариты здания, но и специфические требования к эксплуатации: наличие агрессивных сред, температурный режим, планы размещения тяжелого оборудования с точками его крепления.

В задании фиксируются требования по огнестойкости и эстетические предпочтения по внешнему виду конструкций. Проектировщик на основе этих данных формирует концепцию и выбирает конструктивную схему.

Если в процессе работы выясняется, что задание было неполным, это ведет к необходимости пересчета всего каркаса. Поэтому первый этап сотрудничества всегда включает в себя совместную доработку задания инженером и заказчиком, чтобы учесть все нюансы технологии производства или хранения, которые будут реализованы внутри проектируемого объекта.
