Кровельные станки

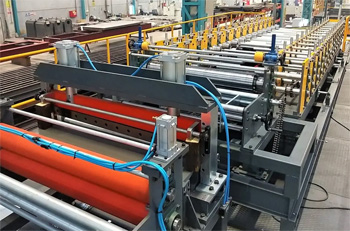

Рабочие ролики изготавливают из легированных инструментальных сталей или высокопрочных полимеров, потому что инструмент должен выдерживать постоянное давление без деформации. Металлические валки проходят стадию термической закалки до твердости 55–60 HRC. Поверхность деталей полируют и часто покрывают слоем твердого хрома, чтобы полностью исключить появление царапин на декоративном слое металла.

В некоторых моделях применяют ролики из сверхпрочного нейлона или полиуретана, так как эти материалы наиболее бережно воздействуют на окрашенную поверхность металлочерепицы. Комбинация жесткой основы и гладкого покрытия позволяет получать идеально ровный гиб по всей длине заготовки без повреждения защитных слоев.

Внутреннюю часть валка иногда снабжают эксцентриковым механизмом, который позволяет быстро менять расстояние между рабочими парами под разную толщину стали. Это решение обеспечивает универсальность оборудования и дает возможность работать с листами от 0.4 до 0.8 мм без потери качества формовки. Подбор химического состава стали для инструмента исключает появление хрупких трещин при эксплуатации в условиях отрицательных температур на открытых строительных площадках.

Привод включает компактный электрический двигатель и многоступенчатый редуктор для передачи крутящего момента на систему формующих роликов. Электромотор работает от сети 220 В или мощного литий-ионного аккумулятора, что обеспечивает полную автономность при выполнении работ на скатных кровлях. Передача энергии происходит через цепной или зубчатый механизм, который синхронизирует вращение всех рабочих пар для равномерного продвижения устройства вдоль шва.

Скорость перемещения регулируют с помощью электронного контроллера, потому что это позволяет подстроиться под сложность рельефа и толщину обрабатываемого металла. В конструкции используют червячные передачи, так как они обладают способностью самоторможения и предотвращают скатывание машины вниз при остановке двигателя.

Система управления снабжена функцией реверса, которая помогает быстро освободить инструмент в случае заклинивания или ошибки позиционирования на листе. Внутренние полости редуктора заполняют долговечной синтетической смазкой, которая сохраняет вязкостные свойства в диапазоне температур от -30℃ до +50℃. Корпус двигателя защищают герметичным кожухом из ударопрочного пластика, чтобы исключить попадание дождевой воды и мелкой металлической стружки.

Ручной роликовый листогиб состоит из легкого С-образного корпуса, в котором закреплены две или три пары формующих валков на стальных осях. Основание прибора изготавливают из алюминиевого сплава или нержавеющей стали методом прецизионного литья для обеспечения жесткости и малого веса конструкции. Одна пара роликов служит опорой и направляющей, а вторая выполняет непосредственную гибку кромки металла под заданным углом.

Подвижную каретку перемещают вручную вдоль края листа, и при каждом проходе угол отбортовки постепенно увеличивается до нужного значения. Инструмент снабжают удобной Т-образной рукояткой с резиновым покрытием, которая позволяет прикладывать усилие равномерно и без соскальзывания ладони. На корпус наносят метрическую шкалу для точной настройки глубины подачи металла.

Для фиксации выбранного размера используют винтовые зажимы с накаткой, которые надежно удерживают каретку в заданном положении во время работы. Направляющие штанги проходят процедуру шлифовки и закалки для обеспечения плавного скольжения без рывков и заеданий. В некоторых моделях устанавливают дополнительные подрезные ролики, позволяющие одновременно гнуть и отрезать лишний край заготовки.

Направляющие элементы кровельных станков обеспечивают строго прямолинейное перемещение листа или режущего инструмента в процессе обработки заготовки. Их изготавливают из стального калиброванного проката или анодированного алюминиевого профиля с высокой чистотой поверхности. Точность этих деталей исключает перекос металла, который мог бы привести к нарушению герметичности фальцевых соединений.

На поверхности направляющих часто устанавливают сменные накладки из фторопласта или капролона, потому что эти материалы предотвращают появление задиров на мягких цветных металлах. Длина опорных реек может достигать 3000–6000 мм — в зависимости от габаритов обрабатываемой кровли и типа используемого оборудования. Надежная фиксация направляющих к станине станка гарантирует стабильность размеров всей партии выпускаемой продукции.

В мобильных станках применяют направляющие, которые позволяют сложить устройство для транспортировки в обычном автомобиле. Системы роликовых опор на рельсах снабжают эксцентриковыми регуляторами для полной выборки люфтов, возникающих при естественном износе подшипников. Очистку путей от пыли и мелкой стружки выполняют щетки-скребки, которые монтируют на каретку перед каждым колесом.

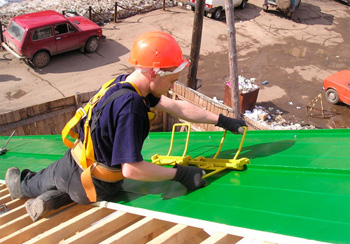

Кровельные рамки изготавливают из высокопрочных алюминиевых сплавов серии 6000 или нержавеющей стали марки AISI 304 для защиты от коррозии. Выбор материала обусловлен необходимостью сочетать минимальный вес устройства с высокой жесткостью, так как инструмент постоянно перемещают по крыше.

Алюминиевые конструкции проходят процедуру глубокого анодирования, которая создает на поверхности твердый слой оксида серебристого или черного цвета. Это покрытие защищает металл от воздействия кислотных дождей и исключает появление грязных следов на светлой поверхности профнастила. Внутренние детали механизмов зажима производят из легированной стали с цинковым покрытием для обеспечения максимальной износостойкости резьбовых соединений.

Стальные рамки применяют для работы с толстым листом или медью, потому что они обладают повышенной прочностью и не деформируются под большой нагрузкой. Все элементы соединяют с помощью аргонодуговой сварки или стальных заклепок, и это создает монолитную структуру без люфтов в узлах. Вес стандартной рамки стараются поддерживать в пределах 2–4 кг, чтобы кровельщик мог работать долго без чрезмерного утомления мышц.

Регулировку силы прижима в кровельных клещах осуществляют с помощью винтового механизма или системы рычагов с изменяемым плечом воздействия. В шарнирных моделях устанавливают специальный болт с контргайкой, который ограничивает минимальное расстояние между губками в закрытом состоянии. Это позволяет настроить инструмент под конкретную толщину листа.

В мощных зажимных клещах применяют пружинные блоки, и они создают постоянное усилие независимо от амплитуды движения рукояток. Сила прижима может достигать 300–500 Н, что необходимо для надежной фиксации фальцевых картин во время их окончательного соединения. Настройка происходит быстро и не требует использования дополнительных ключей, так как регулировочный винт имеет удобную рифленую головку.

Поверхности губок снабжают мягкими накладками из полиуретана или делают их зеркально гладкими, чтобы исключить появление вмятин на поверхности меди или алюминия. В некоторых моделях используют систему двойного рычага, которая увеличивает усилие сжатия в несколько раз при малом давлении на рукоятки. Оси шарниров изготавливают из закаленной стали и плотно подгоняют к отверстиям, чтобы полностью исключить боковые люфты.

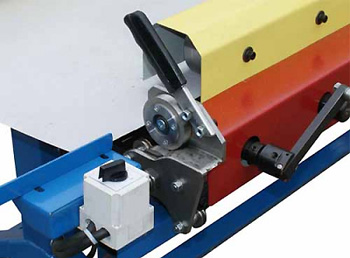

Механизм отрезания края листа в кровельных станках базируется на использовании дисковых ножей или гильотинных лезвий с высокой чистотой реза. Дисковый нож состоит из двух стальных роликов с острой кромкой, которые закреплены на подвижной каретке и перемещаются вдоль направляющей рейки. При движении каретки лезвия вращаются и прорезают металл без образования заусенцев и деформации кромки заготовки.

Ножи изготавливают из быстрорежущей стали Р6М5 или из вольфрамовых сплавов, потому что они долго сохраняют остроту при работе с твердой оцинковкой. Зазор между дисками настраивают с точностью до 0.05 мм для обеспечения идеального разделения материала без загиба краев. Такая резка в несколько раз быстрее использования ручных ножниц, она гарантирует точность полосы по ширине.

Гильотинные механизмы применяют для поперечного раскроя листов непосредственно на станине станка перед началом процесса профилирования. Лезвие приводится в движение длинным рычагом или гидравлическим цилиндром, обеспечивая ровный срез по всей ширине материала за один проход. Систему возврата ножа в исходное положение снабжают мощными пружинами или пневматическими толкателями.

Калибровка валков необходима для обеспечения точной геометрии профиля листа и компенсации упругой деформации металла после процесса гибки. Процедура включает настройку межцентрового расстояния и угла наклона каждого ролика в формующей клети станка. Если валки стоят неровно, на поверхности металлочерепицы могут появиться волны, складки или одностороннее растяжение материала.

Для проверки точности используют эталонные шаблоны и прецизионные щупы, которые позволяют выставить зазоры с погрешностью не более 0.02 мм. Калибровку проводят при каждой смене типа или толщины обрабатываемого металла, так как разные сплавы имеют различный коэффициент пружинения. Правильно настроенные валки обеспечивают легкую стыковку кровельных картин.

В современных станках применяют системы автоматической калибровки с использованием датчиков давления и энкодеров. Информация о текущем положении инструмента выводится на монитор контроллера, что позволяет оператору мгновенно вносить правки в процесс профилирования. Оси валков снабжают механизмами микрорегулировки в двух плоскостях для устранения малейших перекосов станины. Регулярная калибровка снижает нагрузку на двигатель привода и предотвращает преждевременный износ подшипников из-за перекосов.

Кровельный инструмент защищают от влаги с помощью гальванических покрытий, порошковой покраски и использования нержавеющих конструкционных материалов. Стальные детали проходят процедуру холодного или горячего цинкования, которая создает на поверхности надежный химический барьер против окисления. Алюминиевые корпуса подвергают анодированию, и это не только защищает металл от коррозии, но и делает его поверхность более твердой и износостойкой.

Все резьбовые соединения и шарниры покрывают водостойкими консистентными смазками на основе силикона или тефлона для предотвращения заклинивания при попадании дождя. Для работы в условиях высокой влажности выбирают инструмент с закрытыми подшипниками, которые снабжены надежными резиновыми уплотнениями. Такая защита исключает появление ржавчины.

Рукоятки инструментов изготавливают из двухкомпонентного пластика или обрезинивают, чтобы влага не проникала внутрь стыков и не вызывала коррозию стержня. Хранение стационарных станков на строительной площадке требует использования чехлов из плотного водонепроницаемого брезента или поливинилхлорида. Внутренние полости заполняют гидрофобными составами, которые вытесняют воздух и препятствуют образованию конденсата.

Подошву фальцепрокатных станков оснащают износостойкими роликовыми опорами или сплошными пластинами из антифрикционных полимерных материалов. Эти элементы позволяют тяжелому оборудованию легко перемещаться по поверхности кровельного листа без повреждения его декоративного покрытия.

Ролики изготавливают из полиуретана или нейлона, так как эти вещества обладают высокой грузоподъемностью и не оставляют вмятин на тонком металле. В стационарных моделях подошву снабжают мощными стальными опорами с виброгасящими вставками для надежного крепления к верстаку или полу цеха. На нижней части станины часто располагают магнитные уловители стружки, которые предотвращают попадание мелкого мусора под заготовку во время процесса прокатки.

Для мобильных версий оборудования подошву дополняют выдвижными ручками и колесами большого диаметра для удобства транспортировки по строительному объекту. В зоне входа металла устанавливают направляющие лотки с регулируемыми бортами, которые фиксируют лист в нужном положении перед захватом валками. Нижнюю плоскость основания фрезеруют для достижения идеальной плоскостности.

Система захвата кровельных рамок базируется на использовании подпружиненных стальных губок со специальной насечкой или полимерным напылением. Механизм приводится в действие поворотом рукояток, которые через эксцентриковый узел мгновенно сжимают кромки фальца с заданным усилием. Прочность захвата обеспечивают высокоуглеродистые стали, которые проходят закалку и защитное азотирование. Геометрия губок точно повторяет профиль фальцевого замка.

Для быстрой настройки под разную высоту шва применяют регулировочные шайбы или винтовые упоры с мелким шагом резьбы. Надежная фиксация инструмента исключает его соскальзывание и обеспечивает безопасность кровельщика при выполнении работ на крутых склонах крыши.

В конструкцию рамки встраивают ограничители хода, которые предотвращают пережатие металла и повреждение полимерного слоя декоративного покрытия. Шарнирные соединения захватов снабжают бронзовыми втулками для обеспечения легкости движения и отсутствия люфтов в течение многих лет службы. Все подвижные части защищают от попадания грязи и пыли с помощью гибких резиновых манжет или лабиринтных уплотнений.

Геометрию губок кровельного инструмента рассчитывают на основе математических моделей деформации листового металла под нагрузкой. Форма рабочей части должна обеспечивать плавное перетекание материала без напряжений и трещин в зоне гиба.

Радиусы скругления кромок подбирают в зависимости от минимально допустимого радиуса изгиба конкретной марки стали или алюминия. Если углы будут слишком острыми, произойдет утонение стенки и быстрое разрушение защитного цинкового слоя в месте контакта. Для работы со стоячим фальцем губки делают широкими и плоскими, что позволяет обжимать шов по всей длине без перекосов. Проточки и канавки на поверхности инструмента служат для удаления влаги и окалины.

Длина губок варьируется от 40 до 100 мм в зависимости от назначения инструмента и требуемого усилия сжатия рукояток. Сужающийся профиль позволяет выполнять операции в труднодоступных местах, таких как ендовы, коньки или примыкания к дымовым трубам. Поверхности губок проходят процедуру финишного шлифования для получения зеркального блеска, что значительно снижает трение и исключает задиры. В некоторых моделях есть возможность смены насадок под разные типы кровельных замков.

Полиуретановые вставки в захватах кровельных инструментов применяют для защиты декоративного полимерного покрытия металла от механических повреждений и царапин. Этот эластичный материал обладает высокой износостойкостью и способностью восстанавливать форму после многократных циклов сжатия.

Вставки работают как демпфер, равномерно распределяя усилие зажима по всей площади контакта и исключая появление локальных вмятин. Полиуретан имеет высокий коэффициент трения, что обеспечивает надежное удержание листа даже при попадании на поверхность влаги или масла. Это важно при работе с окрашенной металлочерепицей или листами с матовым покрытием типа Pural или Velur.

Сменные вставки фиксируют в металлических пазах с помощью винтов или специальных клеевых составов для исключения их смещения во время работы. Твердость полиуретана подбирают по шкале Шора в диапазоне 80–90 единиц, что обеспечивает оптимальный баланс между мягкостью и прочностью. Материал сохраняет свойства при воздействии ультрафиолетового излучения и не теряет эластичность на морозе до -40℃.
