Изготовление водосточных воронок

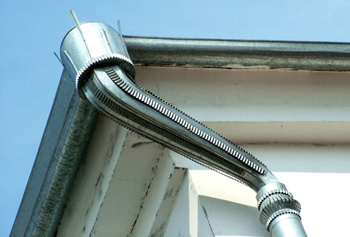

Металлические воронки, изготовленные из оцинкованной стали, меди или цинк-титана, превосходят полимерные изделия по целому ряду эксплуатационных характеристик. Главный плюс - высокая механическая прочность и устойчивость к резким перепадам температур. В условиях суровых зим пластик становится хрупким и может треснуть при замерзании воды или под весом снеговой шапки. Металл сохраняет свою пластичность и целостность даже при экстремальном расширении льда.

Кроме того, стальные воронки с полимерным покрытием не выгорают на солнце и обладают значительно меньшим коэффициентом термического расширения, что исключает разгерметизацию стыков с водосточной трубой. В промышленном строительстве и на высотных объектах использование металлических воронок является стандартом безопасности.

При заказе изделий из стали лучше остановиться на моделях с двусторонним пураловым покрытием: они максимально защищены от абразивного износа песком и мелким мусором.

Расчет параметров водоотведения базируется на площади кровли и интенсивности осадков в конкретном регионе согласно нормам СП 30.13330.2016. Основная формула учитывает площадь водосбора, приходящуюся на одну воронку, и коэффициент стока. В среднем одна воронка диаметром 110 мм способна эффективно отводить воду с участка кровли площадью до 200–250 квадратных метров.

Если пренебречь этим расчетом и установить недостаточное количество отводов, во время ливня на крыше образуются застойные зоны, создающие опасную нагрузку на несущие конструкции. Важно также учитывать наклон ската: на крутых крышах вода достигает воронки быстрее, что требует увеличения диаметра чаши.

Инженеры рекомендуют всегда закладывать запас пропускной способности не менее 20% на случай экстремальных ливней. Для частных домов оптимальным решением станет установка воронок через каждые 10–12 метров карнизного свеса.

Фильтр-листвоуловитель - защитный элемент в форме сетчатого колпака или решетки, который устанавливается в приемную чашу воронки. Его задача в предотвращении попадания крупного мусора, веток и палой листвы в вертикальный стояк водостока. Без такого барьера внутри трубы быстро образуется пробка, которая полностью блокирует отвод воды и приводит к затоплению кровли.

Современные листвоуловители изготавливаются из нержавеющей стали или полимеров, устойчивых к ультрафиолету. Форма «паука» спроектирована так, чтобы даже при частичном заполнении листьями вода могла беспрепятственно обтекать препятствие по бокам.

Использование воронок без фильтров допустимо только на зданиях, вблизи которых полностью отсутствуют деревья. Проверяйте состояние фильтров минимум дважды в год, в конце осени и после таяния снега, чтобы гарантировать чистоту внутренних водосточных каналов.

Воронки для плоских крыш принципиально отличаются от карнизных моделей наличием широкого прижимного фланца и вертикального выпуска. Чаша такой воронки монтируется непосредственно в толщу кровельного пирога.

Решающее значение имеет качество сопряжения воронки с гидроизоляционным слоем (битумным или ПВХ-мембраной). Для обеспечения абсолютной герметичности применяются прижимные кольца на болтах или специальные фартуки из соответствующего материала, которые припаиваются к основному покрытию. Конструкция чаши часто имеет конусную форму для ускорения стока.

Воронки для внутреннего водостока должны обладать высокой термостойкостью, так как они часто комплектуются системами электрообогрева. При монтаже на плоской кровле важно создавать небольшое понижение уровня вокруг воронки (уклон в 2–3 градуса), что исключает образование луж и капиллярное просачивание влаги под утеплитель.

Обледенение воронок - основная причина протечек плоских кровель в зимнее время, когда талая вода из-за теплопотерь здания замерзает в холодном выпускном патрубке, образуя ледяную пробку. Для борьбы с этим явлением при изготовлении воронок в них интегрируют саморегулирующийся нагревательный кабель. Он прокладывается вокруг приемной чаши и внутри выходной трубы на глубину промерзания.

Система включается автоматически при температуре около нуля градусов, поддерживая плюсовую температуру в зоне слива. Это обеспечивает свободный проток воды даже во время сильных снегопадов с последующими оттепелями. Обогрев предотвращает разрушение воронки и труб из-за расширения льда.

При проектировании электрообогрева обязательно предусматривайте установку термостата и датчиков влажности, что позволит существенно экономить электроэнергию, включая нагрев только в периоды реальной опасности образования наледи.

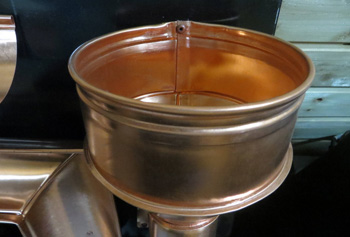

При производстве воронок для медных кровельных систем действует строгое правило электрохимической совместимости металлов. Медь образует гальваническую пару с оцинкованной сталью и алюминием, что приводит к стремительному разрушению последних в присутствии влаги. Поэтому для медных крыш воронки должны быть изготовлены только из меди или высококачественной нержавеющей стали. Использование латунного крепежа также допускается.

Медные воронки соединяются с желобами методом капиллярной пайки или фальцевания, что обеспечивает монолитность системы. Со временем такая воронка покрывается патиной, гармонично вписываясь в облик здания. При планировании установки медного водостока нужно убедиться, что все элементы, включая заклепки и сетки-фильтры, выполнены из меди. Иначе срок службы системы сократится в несколько раз из-за точечной коррозии в местах контакта.

Парапетные воронки, или скапперы, применяются в случаях, когда водоотвод осуществляется через боковую стену (парапет) здания. Они имеют горизонтальный или наклонный выпуск и прямоугольное сечение приемного отверстия. Такие изделия востребованы на открытых балконах, террасах и плоских крышах, где нет возможности проложить внутренние стояки через жилые помещения.

Скапперы изготавливают из листовой стали методом лазерной резки и высокоточной гибки с последующей проваркой швов в среде аргона. Важной деталью является наличие декоративной накладки на внешней стороне стены и уклон выпускной трубы для предотвращения обледенения фасадной стены. Для террас с пешеходной нагрузкой воронки оснащаются плоскими решетками, выдерживающими вес человека.

При монтаже скаппера следует обеспечить герметичный стык с гидроизоляцией парапета с помощью прижимной планки и полиуретанового герметика.

В производстве воронок из меди, цинк-титана и иногда оцинковки метод пайки считается наиболее надежным способом обеспечения герметичности. В отличие от заклепочного соединения, которое зависит от качества уплотнительной прокладки и герметика, пайка создает соединение на молекулярном уровне. Припой заполняет все микрозазоры в шве, превращая чашу и патрубок в единый монолитный объект. Такое соединение не боится вибраций и температурных деформаций, которые со временем ослабляют механический крепеж.

Для пайки используют специальные флюсы и припои, не вызывающие коррозию металла. Это особенно важно для сложных фасонных воронок нестандартной формы, где много пересекающихся плоскостей. Профессионально запаянная воронка гарантированно не даст течь в течение 50 и более лет эксплуатации.

После пайки места стыков нужно тщательно очистить от остатков флюса, чтобы исключить потемнение и локальное разрушение защитного слоя металла.

Врезные воронки устанавливают непосредственно в отверстие в кровельном листе, что требует использования надежных уплотнительных систем. Для герметизации узла примыкания применяют широкие фланцы с прокладками из EPDM-резины, которая сохраняет эластичность в диапазоне от -50 до +100 градусов. Фланец воронки плотно притягивают к кровельному листу с помощью болтового соединения или специальных зажимов.

Дополнительно место стыка обрабатывают кровельным герметиком на основе битума или MS-полимеров. Важно, чтобы форма фланца соответствовала профилю кровельного материала (например, профнастила или металлочерепицы). Качественная герметизация исключает подсос влаги под кровлю при сильном ветре или таянии снега.

При установке врезной воронки необходимо использовать только те герметики, которые предназначены для наружных работ и устойчивы к длительному воздействию ультрафиолетового излучения.

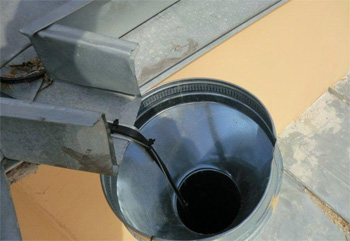

Диаметр выпуска воронки должен строго соответствовать диаметру водосточных труб системы для обеспечения беспрепятственного стока. В гражданском строительстве наиболее распространены стандарты 75, 90, 100 и 110 мм. Выбор зависит от расчетного объема осадков. Важно избегать сужений в системе: диаметр трубы никогда не должен быть меньше диаметра выпуска воронки. Большинство профессиональных воронок имеют патрубок длиной от 200 до 600 мм, что позволяет пройти через любую толщину кровельного пирога или стены.

Для соединения патрубка с трубой используются раструбные стыки с резиновыми манжетами или соединительные муфты. Использование стандартного диаметра 110 мм облегчает интеграцию водостока в общедомовую ливневую канализацию, так как этот размер совпадает с типовыми пластиковыми и чугунными канализационными трубами.

Да, нанесение полимерного слоя на оцинкованную сталь значительно повышает долговечность воронки. Цинк обеспечивает электрохимическую защиту, а полимер (полиэстер, пурал или пластизол) служит физическим барьером, защищающим цинк от окисления и химической агрессии.

В городах, где дождевая вода содержит примеси солей и кислот, незащищенная оцинковка может истончиться за 10–15 лет. Полимерное покрытие увеличивает этот срок до 30–50 лет. Кроме того, гладкий слой пластика снижает трение воды о стенки и препятствует налипанию грязи и микроводорослей внутри воронки. Широкая цветовая гамма по шкале RAL позволяет подобрать воронку точно в тон кровельному покрытию.

Для регионов с высокой солнечной активностью важно выбирать воронки с покрытием на основе полиуретана (пурал), так как оно обладает наилучшей стойкостью к разрушительному воздействию ультрафиолета.

Аварийный водосток - обязательный элемент безопасности для зданий с плоской кровлей и внутренним водостоком. Это дублирующая система, которая вступает в работу только при критическом подъеме уровня воды на крыше. Например, если основные воронки забились мусором или не справляются с аномальным ливнем.

Выпускные отверстия аварийных воронок обычно выводятся через парапет непосредственно на фасад (открытый излив). Это служит визуальным сигналом для эксплуатирующих служб о неисправности основной системы.

Переливные воронки устанавливаются на 30–50 мм выше основных, что предотвращает их ложное срабатывание. Отсутствие аварийного водостока может привести к накоплению сотен тонн воды на крыше, что грозит обрушением перекрытий. Установка хотя бы двух аварийных переливов на здание - эффективная страховка от катастрофических последствий залива и структурного разрушения объекта.
