Охранные системы

Световые барьеры безопасности защищают зоны вокруг станков с числовым программным управлением, где существует риск получения травмы. Эти устройства состоят из излучателя и приемника, которые создают плотную сетку инфракрасных лучей. Когда посторонний предмет перекрывает хотя бы одну линию, контроллер мгновенно подает сигнал на остановку главных приводов оборудования. Скорость срабатывания системы обычно составляет менее 15–20 мс, чтобы исключить физический контакт человека с подвижными частями.

Производители выпускают приборы с разным разрешением, которое определяет минимальный диаметр обнаруживаемого объекта. Для защиты пальцев выбирают модели с шагом лучей 14 мм, а для обнаружения ладони подходят варианты с интервалом 30 мм.

Корпуса датчиков изготавливают из алюминия с анодным покрытием, которое эффективно отводит тепло и выдерживает удары мелких заготовок. Оптические линзы закрывают стеклом, которое прошло процедуру закалки, потому что поверхность должна сохранять прозрачность при попадании брызг масла. Кабели для подключения имеют оболочку из полиуретана, так как обычный поливинилхлорид быстро разрушается под воздействием агрессивной смазки. Монтажные кронштейны оснащают прокладками для гашения вибрации, которые предотвращают ложные срабатывания при работе тяжелых прессов.

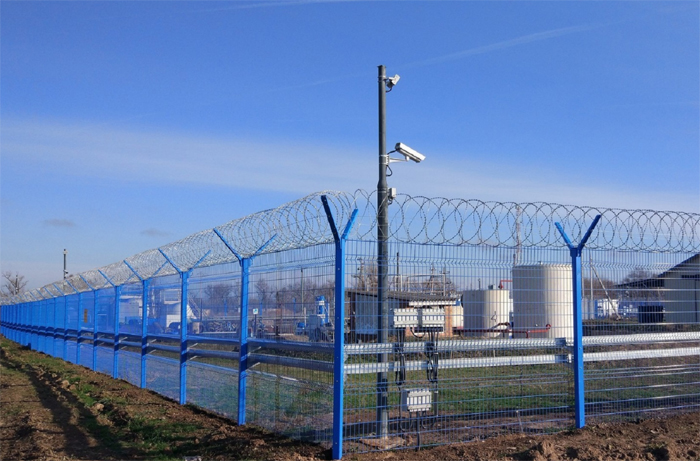

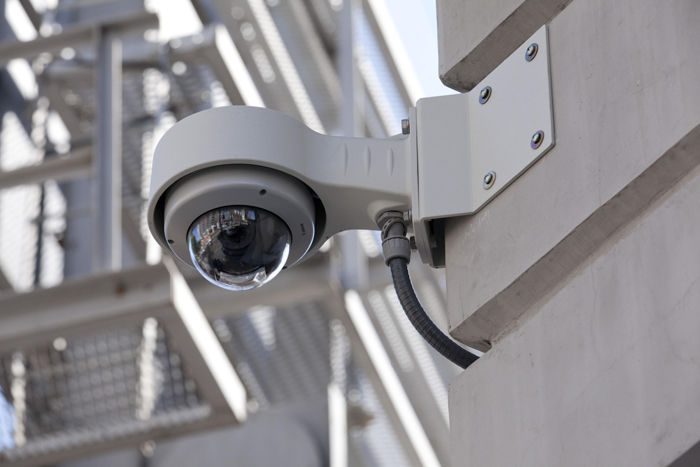

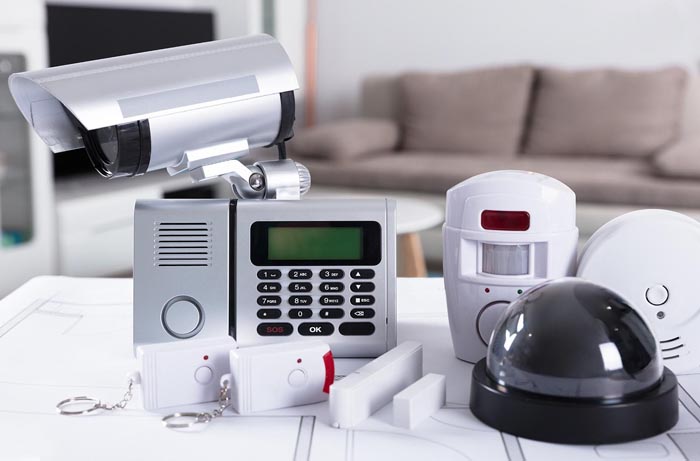

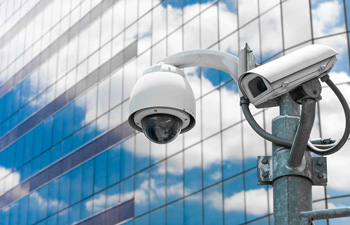

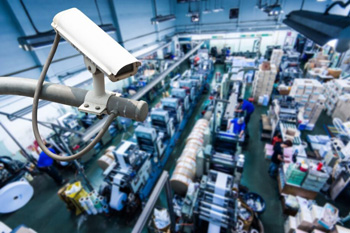

Промышленные камеры для производственных площадок имеют повышенную степень защиты корпуса, которая соответствует стандарту IP67 или IP69K. Оборудование такого типа стабильно работает в условиях высокой запыленности, когда в воздухе постоянно находится металлическая крошка или абразивная взвесь.

Внутренние компоненты электроники защищают от воздействия электромагнитных помех, которые возникают при работе сварочных инверторов или мощных электродвигателей. Матрицы камер обладают расширенным динамическим диапазоном, чтобы выдавать четкое изображение при резких перепадах освещенности в цехе. Объективы часто оснащают фильтрами, которые отсекают блики от полированных поверхностей металла или искр, возникающих во время термической обработки.

Особое внимание уделяют материалу изготовления кожуха, который должен сопротивляться коррозии и механическому износу. Часто применяют нержавеющую сталь марки AISI 316L, которая не вступает в химическую реакцию с парами кислот или охлаждающими эмульсиями. Конструкция камер исключает наличие внешних щелей, где может скапливаться грязь или стружка. Системы крепления позволяют жестко зафиксировать прибор на станине станка или ферме здания, чтобы исключить дрожание картинки при сильной вибрации.

Магнитные бесконтактные выключатели обеспечивают надежную блокировку защитных калиток и съемных панелей станков. Приборы состоят из герметичного сенсора и ответного магнита, который закрепляют на подвижной части конструкции. Когда кожух открывают, связь между элементами прерывается, и система безопасности немедленно размыкает цепь питания двигателя.

Эта технология исключает механический износ контактов, потому что детали не соприкасаются друг с другом в процессе работы. Устройства обладают высокой степенью защиты от манипуляций, так как контроллер распознает только оригинальный магнитный код ответной части. Подобная сложность исключает возможность обмана системы при помощи обычного магнита.

Корпус сенсора заливают эпоксидной смолой, которая полностью изолирует электронику от попадания влаги, пыли или мелкодисперсного масла. Отсутствие подвижных наружных элементов позволяет использовать датчики в зонах с интенсивным загрязнением, где обычные концевые выключатели быстро выходят из строя. Магнитные датчики сохраняют стабильность характеристик при температуре от -25℃ до +80℃, что подходит для горячих цехов металлообработки.

Сигнальные колонны представляют собой вертикальные световые индикаторы, которые визуально отображают текущее состояние производственного оборудования. Каждый сегмент устройства имеет свой цвет, который соответствует определенному режиму работы или уровню опасности.

Зеленый сигнализирует о нормальном ходе процесса, а красный оповещает о критической ошибке или аварийной остановке станка. Желтый или оранжевый сектор указывает на необходимость технического обслуживания, когда заканчивается материал или требуется замена инструмента. Внутри модулей располагают яркие светодиоды, которые обеспечивают хорошую видимость сигнала даже при прямом попадании солнечных лучей.

Конструкцию колонны собирают из ударопрочного поликарбоната, который не тускнеет и не желтеет под воздействием ультрафиолетового излучения. Многие модели оснащают встроенным звуковым зуммером, который дублирует световую индикацию при возникновении серьезных неполадок. Сила звука в таких устройствах достигает 100 дБ, что позволяет услышать сигнал даже при высоком уровне шума в помещении.

Электромагнитные замки безопасности предотвращают доступ персонала в рабочую зону станка до полной остановки всех инерционных механизмов. В отличие от простых защелок, эти устройства физически удерживают дверь запертой, пока контроллер не получит сигнал о нулевой скорости вращения шпинделя. Удерживающая сила таких замков составляет от 2000 Н до 5000 Н, что исключает случайное открытие створки вручную.

Приборы часто имеют функцию аварийного разблокирования изнутри, которая позволяет человеку покинуть опасную зону при случайном запирании. Система управления постоянно проверяет целостность обмотки солenoида, чтобы гарантировать срабатывание защиты в нужный момент.

Корпус замка производят из цинкового сплава или усиленного термопластика, который выдерживает сильные удары и вибрационные нагрузки. Ригель изготавливают из нержавеющей стали, которая не подвергается коррозии при контакте с агрессивными компонентами охладителя. В конструкции отсутствуют выступающие острые края, потому что это снижает риск травматизма при обслуживании оборудования. Монтажные отверстия располагают таким образом, чтобы замок можно было закрепить на профилях любого типа.

Лазерные сканеры плоскости создают невидимую зону контроля вокруг оборудования, которая может иметь сложную геометрическую форму. Прибор излучает импульсные лазерные лучи и измеряет время их возвращения после отражения от объектов. На основе этих данных система строит карту пространства и обнаруживает любое препятствие, которое попало в заданный периметр.

Радиус действия таких устройств достигает 5–7 м для зоны безопасности и до 20 м для зоны предупреждения. Когда человек подходит слишком близко к станку, сканер сначала подает звуковой сигнал, а при дальнейшем сближении отключает силовые цепи. Настройку границ производят через программное обеспечение, что позволяет быстро адаптировать систему под новую конфигурацию цеха.

Корпус сканера защищают от внешних воздействий при помощи металлических кожухов и демпферов, которые гасят энергию ударов. Оптическое окно изготавливают из специального стекла, которое обладает высокой устойчивостью к появлению царапин и потертостей. Если поверхность окна сильно загрязняется, система автоматически выдает сообщение о необходимости очистки. Внутренняя электроника поддерживает функцию самодиагностики, которая исключает эксплуатацию прибора при обнаружении внутренних дефектов.

Смотровые стекла для защитных ограждений станков должны выдерживать удары вылетающих деталей, которые движутся с большой скоростью. Чаще применяют многослойные конструкции, которые состоят из листов поликарбоната и закаленного силикатного стекла.

Внешний слой со стороны рабочей зоны обычно делают из силикатного стекла, потому что оно лучше сопротивляется абразивному воздействию стружки. Внутренний слой из поликарбоната обеспечивает основную механическую прочность и предотвращает разлетание осколков при разрушении. Толщина такого пакета может составлять от 12 мм до 25 мм — в зависимости от класса риска конкретного оборудования. Между слоями располагают прозрачную полимерную пленку, которая надежно связывает материалы в единый монолит.

Для фиксации стекла в металлической раме используют специальные уплотнители из этиленпропиленового каучука, который сохраняет эластичность в течение многих лет. Данный материал не разрушается под воздействием солнечного света и химических реагентов, которые входят в состав смазочных жидкостей. Конструкция крепления предусматривает компенсацию температурных расширений, чтобы исключить растрескивание панели при нагреве станка.

Датчики контроля вибрации фиксируют отклонения в работе подшипников, валов и других вращающихся узлов станка. Приборы измеряют ускорение или скорость перемещения конструкций по трем осям, чтобы заблаговременно обнаружить признаки износа. Внутри устройства находится пьезоэлектрический элемент, который преобразует механические колебания в электрический сигнал.

Когда уровень вибрации превышает установленный порог, система безопасности подает команду на снижение оборотов или полную остановку двигателя. Данная мера предотвращает разрушение дорогостоящих компонентов и исключает возникновение аварийных ситуаций, которые могут нанести вред персоналу. Частотный диапазон измерений обычно составляет от 10 Гц до 10000 Гц.

Корпус датчика изготавливают из нержавеющей стали, которая обладает высокой жесткостью и эффективно передает колебания на чувствительный элемент. Крепление осуществляют при помощи резьбового шпинделя или мощного магнита, который обеспечивает плотное прилегание к поверхности станины. Внутренние полости прибора заполняют компаундом, чтобы исключить влияние влаги и пыли на точность показаний. Кабели оснащают экранирующей оплеткой, которая защищает сигнал от наводок со стороны силовых кабелей двигателя.

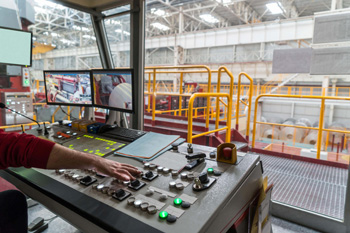

Кнопки аварийной остановки имеют характерную форму гриба и окрашиваются в ярко-красный цвет на желтом фоне. Механизм устроен так, что при нажатии происходит принудительное размыкание контактов за счет физического воздействия. После активации кнопка фиксируется в нажатом положении и запуск станка становится невозможным до момента ее ручного возврата. Поворотный или вытяжной способ сброса исключает случайное возобновление работы оборудования.

Контактные группы изготавливают из сплавов с добавлением серебра, которые обеспечивают низкое переходное сопротивление и долговечность. Ресурс механической части составляет не менее 500 тыс. циклов срабатывания, что гарантирует надежность системы в течение всего срока службы.

Корпус устройства производят из негорючего пластика или металла, который сохраняет прочность при резких ударах. Степень защиты часто достигает IP67 или IP69K, потому что кнопки нередко устанавливают в зонах с прямой подачей охлаждающей жидкости. Монтажный диаметр обычно составляет 22 мм, что считается мировым стандартом для панелей управления. Кнопки оснащают фиксаторами, которые предотвращают самопроизвольное откручивание при сильной вибрации.

Системы контроля доступа на базе технологии RFID включают стационарные считыватели и персональные идентификаторы в виде карт или брелоков. Считыватель генерирует электромагнитное поле, которое активирует микросхему внутри метки при ее поднесении к устройству. Данные передаются на контроллер по защищенному протоколу, после чего система открывает замок или разрешает запуск станка.

Применение технологии позволяет разграничить права доступа сотрудников к разным типам оборудования в зависимости от их квалификации. Все события прохода и время работы на станке записываются в электронный журнал, который можно просмотреть через сеть предприятия. Дальность считывания обычно составляет от 2 см до 10 см.

Корпуса считывателей изготавливают из ударопрочного пластика или металла с защитой от вандализма. Лицевую панель делают из материала, который свободно пропускает радиоволны, но при этом надежно защищает внутренние компоненты. Электроника заливается герметиком, что позволяет устанавливать приборы на открытом воздухе или в помещениях с высокой влажностью. Программное обеспечение поддерживает быструю блокировку утерянных меток, что повышает общий уровень безопасности на объекте.

Шкафы для размещения контроллеров и модулей безопасности защищают электронику от внешних воздействий и несанкционированного доступа. Корпус производят из листовой стали толщиной не менее 1.5 мм, которую покрывают порошковой краской для защиты от коррозии. Дверцы оснащают замками с уникальным ключом и уплотнителями, которые обеспечивают герметичность по стандарту не ниже IP54.

Внутри устанавливают монтажные рейки и кабельные каналы, которые позволяют аккуратно разместить оборудование и провода. Для предотвращения перегрева компонентов в стенки встраивают вентиляционные решетки с фильтрами или активные системы охлаждения. Наличие заземляющего зажима обязательно для защиты персонала от поражения током.

Конструкция шкафа предусматривает возможность ввода кабелей через специальные сальники, которые сохраняют герметичность оболочки. Внутренние поверхности могут иметь изоляционный слой для снижения уровня шума и защиты от электромагнитных полей. Габариты подбирают с запасом, чтобы иметь возможность расширения системы в будущем за счет добавления новых модулей.

Инфракрасные датчики температуры позволяют бесконтактно контролировать нагрев узлов станка и заготовок в процессе обработки. Приборы измеряют интенсивность теплового излучения поверхности и преобразуют его в цифровой сигнал для системы управления. Это необходимо для предотвращения возгорания смазочных материалов или деформации инструмента при чрезмерных нагрузках.

Время отклика датчика составляет несколько миллисекунд, что позволяет мгновенно отреагировать на резкий скачок температуры. Диапазон измеряемых значений может достигать +1500℃, что актуально для цехов термообработки и литейных участков. Точность показаний сохраняется на высоком уровне даже при задымленности или пыли в воздухе.

Корпус пирометра выполняют из нержавеющей стали и часто дополняют системой воздушного или водяного охлаждения. Это позволяет устанавливать прибор в непосредственной близости от источников сильного жара без риска выхода из строя. Оптическая система имеет защитное покрытие, которое препятствует оседанию копоти и частиц металла на линзе. Для точного наведения на цель многие модели оснащают лазерным целеуказателем, который показывает центр зоны измерения.

Промышленные датчики задымления обнаруживают продукты горения на ранней стадии появления огня в производственных помещениях. Наибольшее распространение получили оптические сенсоры, которые фиксируют рассеивание инфракрасного луча при попадании частиц дыма в измерительную камеру. Для цехов с высокими потолками применяют линейные извещатели, которые состоят из передатчика и отражателя, разнесенных на расстояние до 100 м.

Если дым пересекает луч в любом месте, система выдает сигнал тревоги и активирует средства оповещения. Алгоритмы обработки сигнала позволяют отсекать пыль и пар, что существенно снижает количество ложных срабатываний. Приборы подключают к контроллеру по двухпроводной линии с постоянным контролем исправности.

Корпуса извещателей изготавливают из пластика, который не поддерживает горение и выдерживает воздействие высоких температур. Внутренние сетки препятствуют попаданию насекомых в оптическую камеру, сохраняя чувствительность сенсора в течение всего срока эксплуатации. Для зон с наличием агрессивных газов выбирают модели с антикоррозийным покрытием плат и контактов. Тестирование системы проводят с помощью специальных аэрозолей, которые имитируют дым без повреждения компонентов.
