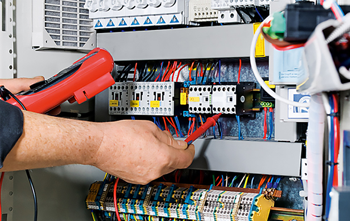

Электротехническое оборудование

Изоляция обмоток определяет рабочую температуру двигателя и срок его службы в условиях непрерывного производства. Производители используют несколько классов нагревостойкости, среди которых популярны категории F и H.

Материалы класса F выдерживают нагрев до 155 ℃, потому что они состоят из синтетических смол и стекловолокна. Если станок работает в горячем цеху, выбирают класс H, так как он сохраняет диэлектрические свойства при температуре до 180 ℃. Качественный лак предотвращает межвитковое замыкание и защищает медь от воздействия влаги. Процесс пропитки проводят в вакууме, чтобы исключить появление пузырьков воздуха внутри структуры.

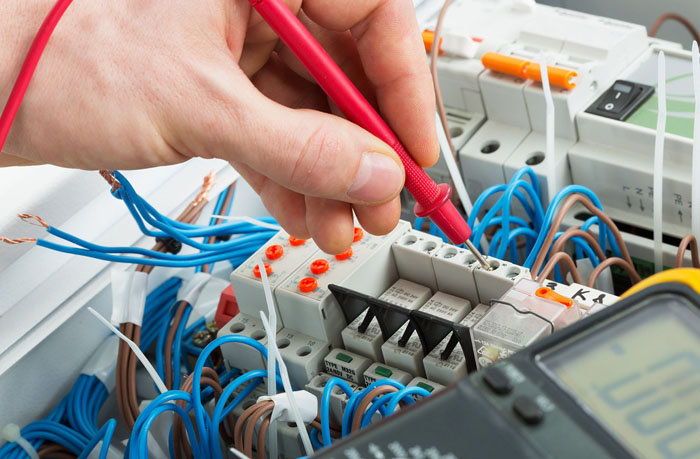

Со временем лак теряет эластичность и становится хрупким, и это приводит к пробою изоляции на корпус станка. Влага из воздуха проникает в микротрещины, когда оборудование простаивает в неотапливаемом помещении. Перед запуском двигателя всегда проверяют сопротивление изоляции при помощи мегаомметра, чтобы убедиться в безопасности цепей. Результат замера для обмоток низкого напряжения должен составлять не менее 0.5 МОм. Если показатель падает ниже нормы, мотор подвергают сушке в печи при температуре 100 ℃.

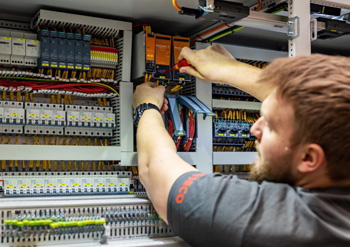

Автоматические выключатели защищают проводку и моторы от токов короткого замыкания и длительных тепловых перегрузок. При выборе прибора учитывают номинальный ток станка и характеристику срабатывания электромагнитного расцепителя.

Для электродвигателей подходят устройства с маркировкой D или C, так как они не отключают питание при высоких пусковых токах. Если номинал автомата будет слишком низким, ложные срабатывания приведут к постоянным остановкам технологического процесса. Контакты изготавливают из сплавов с добавлением серебра для снижения переходного сопротивления и предотвращения подгорания поверхности.

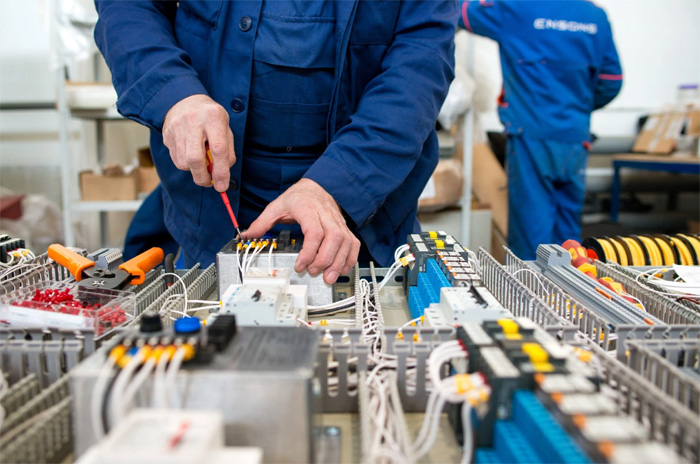

Установку приборов проводят на стандартную DIN-рейку внутри распределительного шкафа с соблюдением правил вентиляции. Тепловой расцепитель настраивают на фактический ток двигателя, чтобы он вовремя разорвал цепь при заклинивании вала или потере одной фазы. Сечение подключаемых кабелей должно соответствовать клеммам выключателя для обеспечения плотного контакта и отсутствия искрения. Раз в год проводят проверку затяжки винтов, потому что вибрации от работы станка ослабляют соединения.

Магистральные шинопроводы - система жестких медных или алюминиевых шин внутри металлического защитного короба. Их используют для передачи больших токов от трансформаторной подстанции к основным распределительным щитам в крупных цехах. Компактная конструкция занимает меньше места по сравнению с пучками тяжелых кабелей, что упрощает проектирование инженерных сетей.

Монтаж проводят путем стыковки готовых секций, и это сокращает время ввода оборудования в эксплуатацию в несколько раз. Наличие ответвительных коробок по всей длине линии позволяет подключать новые станки в любой точке без прокладки дополнительных трасс. Шинопровод обладает высокой динамической стойкостью к токам короткого замыкания благодаря жесткой фиксации проводников внутри кожуха.

Металлический корпус эффективно отводит избыточное тепло во внешнюю среду и служит надежным экраном от электромагнитных полей. В такой системе отсутствуют потери энергии на нагрев изоляции, поэтому КПД передачи мощности остается стабильно высоким. При изменении планировки цеха секции легко демонтируют и собирают на новом месте без потери рабочих характеристик.

Устройства плавного пуска снижают пусковой ток асинхронных двигателей путем постепенного повышения напряжения на обмотках статора. Это предотвращает резкие скачки нагрузки в электросети цеха, когда запускают мощные насосы, компрессоры или вентиляторы. Без такой регулировки пусковой ток может превышать номинальный в разы, и такая ситуация вызывает падение напряжения и сбои в работе систем ЧПУ.

Механическая часть оборудования также получает защиту от ударных нагрузок, потому что нарастание крутящего момента происходит плавно. Использование софтстартера исключает рывки в ременных передачах и предотвращает гидроудары в системах подачи смазочно-охлаждающей жидкости. После разгона прибор часто переходит в режим байпаса для экономии энергии.

Настройку параметров пуска выполняют через цифровую панель управления или при помощи поворотных потенциометров на корпусе. Можно задать время разгона от 2 с до 30 с в зависимости от инерции вращающихся масс станка. Встроенные функции защиты отслеживают перекос фаз и перегрев силовых тиристоров во время тяжелых пусков. Оборудование имеет компактные размеры и легко помещается внутри стандартного электротехнического шкафа рядом с автоматическим выключателем.

Сухие трансформаторы не содержат масла, поэтому охлаждение их обмоток происходит за счет естественной или принудительной циркуляции воздуха. Катушки заливают эпоксидным компаундом под вакуумом, чтобы обеспечить высокую диэлектрическую прочность и эффективный отвод жара. В конструкцию магнитопровода встраивают вентиляционные каналы, через которые проходит поток прохладного воздуха из помещения подстанции.

Если температура окружающей среды слишком высока, в нижней части шкафа устанавливают блоки тангенциальных вентиляторов. Они увеличивают интенсивность обдува и позволяют кратковременно повышать мощность агрегата на 30–40% без вреда для изоляции. Датчики температуры постоянно контролируют состояние каждой фазы и подают сигнал на включение обдува.

Отсутствие горючей жидкости делает сухие трансформаторы безопасными для установки непосредственно внутри производственных корпусов рядом со станками. Это позволяет сократить длину кабельных линий низкого напряжения и уменьшить потери мощности в сетях. Корпус шкафа имеет перфорированные панели для свободного выхода горячего воздуха, которые защищают внутренние части от попадания мусора.

Силовые кабели высокого напряжения оснащают медным или алюминиевым экраном для равномерного распределения электрического поля вокруг изоляции жил. Экран предотвращает возникновение коронных разрядов и защищает диэлектрик от преждевременного старения и разрушения.

В конструкции кабеля используют слои полупроводящего материала, которые сглаживают неровности поверхности проводника и снижают напряженность поля. Металлическая оплетка также выполняет функцию защитного проводника при повреждении изоляции и возникновении тока утечки. Она направляет этот ток в контур заземления и вызывает мгновенное срабатывание аппаратов защиты.

Внешнюю оболочку изготавливают из поливинилхлорида или сшитого полиэтилена, которые обладают высокой стойкостью к влаге и механическим воздействиям. Для прокладки в цехах с наличием масел и агрессивных жидкостей выбирают кабели с дополнительной броней из стальных лент. Внутренние заполнители придают кабелю круглую форму и исключают перемещение жил при изгибах во время монтажа.

Перекос фаз возникает при неравномерном распределении нагрузки по сети или при обрыве одной из линий питающего кабеля. Такая ситуация вызывает протекание обратных токов, которые приводят к резкому нагреву обмоток двигателя даже при низкой механической нагрузке.

Для защиты применяют специальные реле контроля напряжения, которые постоянно сравнивают амплитуды и углы между фазными векторами. Если отклонение превышает установленный порог 5–10 %, электроника мгновенно размыкает цепь управления пускателем. Это предотвращает сгорание мотора и спасает станок от дорогостоящего простоя. Реле также отслеживают порядок чередования фаз, что исключает вращение шпинделя в обратную сторону после ремонта сети.

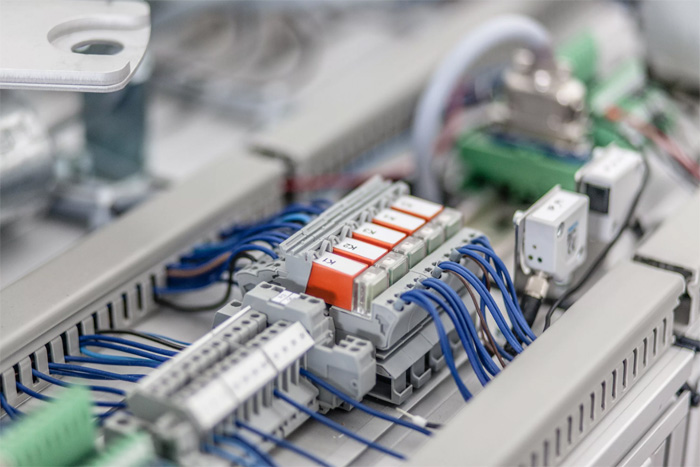

Устройство монтируют в распределительном щите и настраивают время задержки срабатывания для исключения ложных отключений при кратковременных помехах. Многие современные модели имеют цифровую индикацию параметров, которая помогает электрику быстро найти причину неисправности. Светодиоды на лицевой панели показывают отсутствие конкретной фазы или критическое падение напряжения.

Контур заземления обеспечивает безопасность персонала при пробое изоляции на металлический корпус станка или распределительного шкафа. Основу системы составляют стальные стержни или уголки, которые забивают в грунт по периметру здания на глубину не менее 2.5 м. Между собой электроды соединяют стальной полосой методом сварки для создания замкнутой цепи с низким сопротивлением.

Внутри цеха прокладывают общую шину заземления, к которой подключают каждую единицу оборудования при помощи гибких медных проводников. Сопротивление заземляющего устройства для промышленного объекта не должно превышать 4 Ом в любое время года. Проверку этого параметра проводят ежегодно с использованием специальных измерительных приборов.

Все сварные швы под землей покрывают битумной мастикой для защиты от коррозии и продления срока службы системы. Ввод в здание выполняют в нескольких точках, чтобы исключить потерю связи с грунтом при случайном обрыве одного проводника. Места подключения кабелей к оборудованию помечают стандартным символом и регулярно очищают от окислов и пыли. Качественное заземление также необходимо для правильной работы фильтров электромагнитных помех систем ЧПУ.

Контакты электромагнитных пускателей должны обладать высокой проводимостью и стойкостью к эрозии при возникновении электрической дуги. Для их производства используют медь с напайками из сплавов на основе серебра, никеля или кадмия. Серебро обеспечивает минимальное переходное сопротивление, что предотвращает перегрев узла при длительном протекании номинального тока. Добавление тугоплавких металлов, таких как вольфрам, повышает твердость поверхности и препятствует свариванию контактов при высоких пусковых нагрузках.

В процессе размыкания цепи между пластинами возникает дуга, и она постепенно испаряет материал, поэтому толщина напайки определяет ресурс аппарата. Современные пускатели рассчитаны на 1–2 млн циклов включения под нагрузкой. Форму контактных площадок делают слегка выпуклой для обеспечения эффекта самоочистки от оксидной пленки при каждом срабатывании.

Внутренние пружины создают необходимое давление прижима, которое исключает дребезг и подгорание поверхности. Дугогасительные камеры из керамики или термостойкого пластика дробят и быстро гасят искру, и это защищает корпус прибора от разрушения. Наличие дополнительных блок-контактов позволяет реализовать сложные схемы управления и сигнализации о состоянии привода.

Устройства защиты от импульсных перенапряжений (УЗИП) оберегают электронику станков от резких скачков напряжения, которые возникают при ударах молнии или коммутации мощных нагрузок. В основе прибора находится варистор, который мгновенно снижает свое сопротивление при превышении безопасного порога. Избыточная энергия импульса отводится в контур заземления, что предотвращает пробой изоляции микросхем и блоков питания.

УЗИП устанавливают на вводе в распределительный шкаф и классифицируют по ступеням защиты в зависимости от места монтажа. Первая ступень гасит основную энергию разряда, а последующие модули обеспечивают тонкую очистку питания для чувствительных контроллеров. Наличие такой защиты снижает риск выхода из строя плат ЧПУ во время грозового сезона.

Корпус устройства снабжают визуальным индикатором состояния, который меняет цвет при выходе варистора из строя после поглощения мощного импульса. Картриджи делают сменными, поэтому ремонт системы защиты занимает всего несколько минут без демонтажа всей проводки. Для эффективной работы УЗИП длина соединительных проводников к шине заземления должна быть минимальной, чтобы снижалось индуктивное сопротивление.

Степень защиты корпуса (IP) определяет способность оборудования сопротивляться попаданию твердых частиц и влаги во внутренние полости. Для зон металлообработки с высоким содержанием стружки и абразивной пыли выбирают шкафы и двигатели с классом не ниже IP54.

Первая цифра 5 означает, что пыль может проникать внутрь в малых количествах, но она не нарушает работу механизмов. Вторая цифра 4 гарантирует защиту от брызг воды и смазочно-охлаждающей жидкости со всех направлений. Если оборудование расположено в зоне прямой подачи струи охладителя, степень защиты повышают до IP65 или IP66. Полная герметичность исключает короткие замыкания на клеммах и предотвращает коррозию внутренних электронных компонентов.

Уплотнительные прокладки на дверцах и кабельных вводах изготавливают из неопрена или силикона, которые сохраняют эластичность при контакте с маслом. Все стыки корпуса проходят прецизионную обработку, чтобы обеспечить плотное прилегание панелей. Вентиляционные отверстия закрывают лабиринтными фильтрами или устанавливают вытяжные вентиляторы с защитными решетками.

Сетчатые лотки из оцинкованной проволоки обеспечивают естественную вентиляцию кабельных трасс и предотвращают перегрев проводников под нагрузкой. Легкая конструкция позволяет быстро монтировать сложные системы подвеса под потолком цеха без использования тяжелого инструмента.

Открытая структура лотка упрощает процесс прокладки новых линий и визуальный контроль состояния изоляции существующих кабелей. Пыль и стружка практически не задерживаются на тонких прутьях проволоки, и это снижает риск возникновения пожара при скоплении мусора. Для фиксации проводов применяют пластиковые хомуты или стальные зажимы, которые располагают с шагом 500–800 мм.

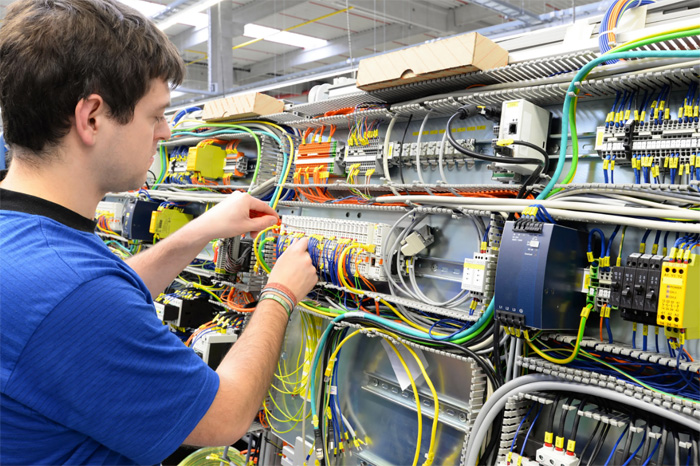

Все секции лотка должны иметь надежное электрическое соединение между собой и общий контур заземления для отвода статического заряда. В местах пересечения с температурными швами здания устанавливают гибкие перемычки из медной шины. Силовые и сигнальные кабели стараются разделять перегородками или прокладывать в разных лотках для минимизации электромагнитных наводок. При монтаже учитывают коэффициент заполнения лотка, который не должен превышать 40–50% для свободного доступа воздуха.
