Ремонт частотных преобразователей

Эта неисправность часто указывает на резкое возрастание нагрузки или на возникновение короткого замыкания в силовой цепи. Когда ток в обмотках двигателя превышает допустимый порог, система защиты мгновенно блокирует работу инвертора для спасения дорогостоящих модулей.

Причиной может стать повреждение изоляции внутри мотора или перетирание жил питающего кабеля в подвижных кабельных цепях. Также стоит проверить состояние выходного каскада преобразователя, так как пробой одного из транзисторов IGBT вызывает огромные токовые всплески. Если ошибка появляется сразу после включения без нагрузки, проблему ищут в датчиках тока или в цепях обработки сигналов на плате управления.

Иногда ложные срабатывания защиты провоцирует неправильная настройка времени разгона или торможения тяжелых механизмов. Когда заготовку или инструмент нужно разогнать слишком быстро, двигатель потребляет ток, который в 2-3 раза выше номинального значения. В таких случаях корректируют параметры в меню настроек и увеличивают время рампы для плавного нарастания мощности.

Если оборудование работает в условиях сильной вибрации, возможны кратковременные разрывы контактов в силовых разъемах, что также ведет к скачкам тока. Тщательная протяжка всех винтовых соединений и проверка надежности зажима проводов помогают решить эту проблему без серьезного вмешательства в электронику.

Электролитические конденсаторы большой емкости служат для сглаживания пульсаций напряжения после выпрямителя и накапливают энергию для работы инвертора. Со временем жидкий электролит внутри этих деталей испаряется, по этой причине внутреннее сопротивление растет, а номинальная емкость падает. Когда фильтрация напряжения ухудшается, в силовой шине возникают пульсации, которые могут вывести из строя выходные транзисторы.

Проверка конденсаторов включает замер параметра ESR с помощью специальных измерителей без демонтажа элементов с платы. Если корпус детали имеет вздутие или следы протечек, такой компонент подлежит немедленной замене новым аналогом с идентичными характеристиками. При подборе запчастей учитывают рабочее напряжение, которое для стандартных сетей должно составлять не менее 400 или 450 В.

Процесс монтажа требует соблюдения полярности, так как ошибка приведет к мгновенному взрыву конденсатора при подаче питания. После установки новых деталей в старые преобразователи иногда проводят процедуру «формовки» электролита путем постепенного повышения напряжения в течение нескольких часов. Этот метод позволяет восстановить диэлектрический слой внутри банок и предотвращает их пробой при первом пуске. Очистка посадочных мест от продуктов коррозии исключает риск коротких замыканий через слой нагара.

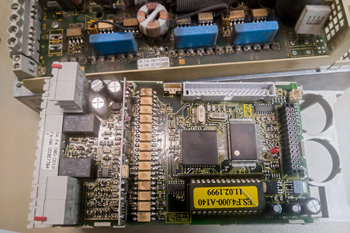

Биполярные транзисторы с изолированным затвором объединяют высокую скорость переключения и способность коммутировать токи в сотни ампер. Основной трудностью при их восстановлении считается необходимость проверки не только самих ключей, но и драйверов управления на плате. Когда силовой модуль сгорает, высокое напряжение через поврежденный затвор часто проникает в низковольтную часть и уничтожает микросхемы раскачки.

Ремонт требует использования многоканального осциллографа для анализа формы импульсов, которые должны иметь четкие фронты и одинаковую амплитуду во всех плечах инвертора. Малейшее рассогласование во времени открытия транзисторов вызывает сквозные токи и приводит к повторному выходу модуля из строя через несколько секунд после старта.

При замене модуля важно обеспечить идеальный тепловой контакт с алюминиевым радиатором для эффективного отвода энергии. Поверхность металла очищают от старой смазки и наносят свежий слой качественной термопасты толщиной не более 100 мкм. Затяжка крепежных винтов динамометрическим ключом исключает деформацию основания и возникновение воздушных прослоек. Специалисты проверяют исправность защитных диодов и варисторов, которые гасят всплески напряжения при коммутации индуктивной нагрузки. Пайка силовых выводов предотвращает нагрев контактов и снижает риск возникновения микродуговых разрядов.

В моменты резкого снижения скорости или при работе с высокоинерционными нагрузками двигатель начинает работать как генератор и отдает энергию обратно в преобразователь. Этот процесс ведет к быстрому росту напряжения в промежуточной цепи, что провоцирует ошибку и аварийную остановку.

Тормозной прерывистый блок отслеживает уровень вольтажа на шине DC и при достижении порога переключает избыточную энергию на внешний резистор. Резистор преобразует электричество в тепло, по этой причине напряжение остается в безопасных пределах. Тщательная проверка исправности тормозного транзистора и целостности обмоток резистора обязательна для крановых механизмов и прецизионных станков.

Если тормозной модуль выходит из строя, станок не может выполнить быструю остановку, что создает угрозу безопасности персонала и оборудования. При ремонте проводят замеры сопротивления балласта и проверяют настройки параметров торможения в программном меню. Изоляция проводов к внешнему резистору исключает пробои на корпус при высоких напряжениях до 800 В. Специалисты рекомендуют устанавливать резисторы в хорошо проветриваемых местах, так как они сильно нагреваются при интенсивной работе.

Нарушение обмена данными между преобразователем и центральным контроллером ПЛК приводит к потере контроля над скоростью и направлением вращения. Проблема часто кроется в повреждении интерфейсных чипов RS-485, Profibus или CAN из-за попадания статического электричества. Высоковольтные наводки от силовых кабелей могут искажать пакеты данных, по этой причине система выдает сообщения об отсутствии связи.

Ремонт включает замену поврежденных трансиверов и установку дополнительных помехоподавляющих фильтров на сигнальные линии. Проверка целостности экрана кабеля и качества заземления корпуса позволяет устранить большинство проблем с передачей информации.

Окисление контактов в разъемах и ослабление винтовых зажимов могут спровоцировать спонтанные обрывы соединения при вибрации станка. Мастер использует анализаторы протоколов для поиска узлов, которые задерживают ответы или генерируют мусорный трафик в сети. Качественная настройка терминирующих резисторов на концах шины исключает отражение сигналов и повышает стабильность связи. Программная диагностика портов позволяет выявить ошибки в конфигурации адресов и скоростей передачи данных. Аудит физического слоя сети - первый этап поиска «плавающих» неисправностей автоматики.

Узел на входе преобразует трехфазное переменное напряжение в постоянный ток и принимает на себя все удары от нестабильной электрической сети. Пробой одного из диодов в мосте вызывает перекос фаз и приводит к повышенному нагреву фильтрующих конденсаторов. Если выпрямитель работает не на полную мощность, преобразователь не может выдать номинальный крутящий момент на валу двигателя.

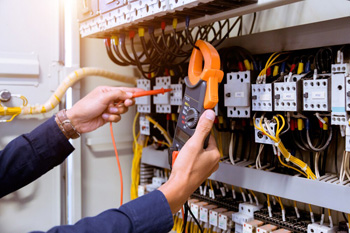

При ремонте мастера проверяют каждый переход диода мультиметром для обнаружения коротких замыканий или обрывов цепи. Осмотр варисторов в цепи защиты позволяет выявить скрытые повреждения после грозовых разрядов или аварий в сетях предприятия.

Причиной выгорания входной группы часто становится плохой контакт на клеммах или использование некачественных предохранителей. Перегрев в месте присоединения проводов ведет к обугливанию пластика и возникновению дуговых разрядов между фазами. Мастер проводит зачистку шин и заменяет поврежденные колодки на новые элементы из негорючих материалов. Фиксация силовых модулей к радиатору исключает их тепловое разрушение при пиковых нагрузках. В мощных моделях используют тиристорные выпрямители, которые требуют проверки цепей управления фазовым углом.

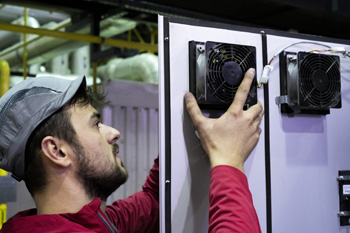

Система принудительного обдува очень важна, так как без нее транзисторы IGBT перегреваются и выходят из строя за несколько минут. Когда подшипники вентилятора изнашиваются, скорость вращения падает, по этой причине поток воздуха становится недостаточным для охлаждения радиаторов.

Появление постороннего шума, гула или вибрации от кулера служит сигналом к его немедленной замене на новую оригинальную модель. Очистка ребер теплоотвода от пыли восстанавливает нормальный теплообмен и предотвращает срабатывание тепловой защиты. Мастер контролирует исправность температурных датчиков, которые управляют оборотами вентилятора в зависимости от текущей нагрузки.

Замена вентилятора по графику предотвращает риск внезапной блокировки вала и последующего теплового пробоя силовых ключей. В промышленных преобразователях используют модели с датчиками обратной связи, которые позволяют системе мониторить состояние охлаждения в реальном времени. Если автоматика фиксирует остановку кулера, она мгновенно отключает ток и выдает ошибку на дисплей. Вентиляция шкафа управления также имеет значение для ресурса электролитических конденсаторов, чувствительных к жару.

Изменение коэффициента трения в направляющих или установка новых подшипников меняют динамические характеристики всей системы управления движением. ПИД-регулятор внутри частотного преобразователя отвечает за точность поддержания скорости и момента при изменении нагрузки. Если параметры настроены неверно, оси станка будут двигаться с перебегами или входить в резонансную вибрацию на определенных частотах.

В процессе наладки специалисты подключают ноутбук с сервисным ПО и анализируют графики переходных процессов в реальном времени. Корректировка пропорционального и интегрального коэффициентов обеспечивает идеальную плавность движений без ошибок позиционирования.

Настройка контуров управления снижает нагрузку на двигатель и предотвращает его перегрев при интенсивных циклах обработки. Проверка стабильности системы на малых оборотах гарантирует отсутствие рывков, которые портят чистоту поверхности деталей. Если оставить старые настройки на обновленной механике, точность обработки может снизиться из-за несоответствия модели управления реальным силам инерции. Правильная конфигурация ПИД-алгоритмов исключает ошибки рассогласования и повышает общую производительность оборудования.

Проверка работоспособности после ремонта на холостом ходу не позволяет выявить скрытые дефекты, которые проявляются только при протекании больших токов. Балластный реостат имитирует сопротивление обмоток двигателя и позволяет безопасно нагрузить инвертор во всем диапазоне мощностей.

В процессе теста мастера фиксируют точность поддержания выходной частоты и стабильность напряжения на фазах под давлением. Мониторинг теплового режима в течение 30-60 минут подтверждает надежность выполненной пайки и качество замененных компонентов. Процедура выявляет дефектные участки в силовой шине, которые могут искрить или перегреваться при максимальной нагрузке.

Испытания также включают проверку работы систем защиты от перегрузки по току и короткого замыкания на землю. Специалисты контролируют форму выходного напряжения с помощью осциллографа, чтобы исключить высокочастотные шумы, способные повредить изоляцию двигателя. Если преобразователь не держит заданную мощность или издает странные звуки, техники проводят повторную диагностику цепей обратной связи.

Катушки индуктивности на выходе преобразователя служат для снижения скорости нарастания напряжения и защиты обмоток мотора от пробоя. Высокочастотные импульсы создают значительные электрические нагрузки на лаковую изоляцию проводов внутри дросселя.

Со временем лак стареет и трескается от постоянного нагрева и вибрации, что ведет к возникновению межвитковых замыканий. Этот дефект вызывает резкое падение индуктивности и перекос токов в фазах, по этой причине преобразователь уходит в ошибку. Ремонт узла требует полной перемотки катушек на автоматическом станке с использованием провода повышенной теплостойкости.

Пропитка обмоток специальными лаками в вакуумной камере исключает перемещение витков под действием магнитных сил. Для устранения гула и дребезга мастера проверяют состояние изоляционных перегородок и надежность крепления магнитопровода. Профессиональная сборка фильтра предотвращает возникновение резонансных явлений, которые могут повредить силовые транзисторы инвертора. В процессе обслуживания контролируют отсутствие потемнений на изоляции, свидетельствующих о длительных перегрузках оборудования.
