Восстановление деталей станков

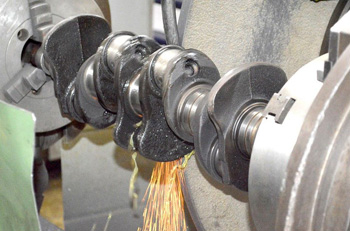

Поверхность вала в зоне контакта с подшипником подвергают интенсивному износу из-за трения или случайного проворачивания обоймы. Чтобы вернуть детали исходный диаметр, часто применяют метод дуговой наплавки в среде защитных газов.

Сначала вал протачивают на токарном станке для удаления следов неравномерной выработки и создания чистой металлической базы. После этого на шейку наносят слой металла, который по своим химическим свойствам совпадает с материалом основы. Толщину наплавки выбирают с учетом запаса на последующую механическую обработку. Когда деталь полностью остывает, ее снова устанавливают в станок и проводят черновое точение. Финальный размер получают методом чистового шлифования, который обеспечивает высокую точность и заданный класс шероховатости поверхности.

Этот подход позволяет восстановить посадку с полным сохранением соосности всех шеек вала. Качественное сплавление исключает риск отслоения нанесенного слоя при высоких динамических нагрузках во время работы станка. Если заготовка имеет поверхностную закалку, после наплавки проводят локальную термическую обработку для выравнивания показателей твердости.

Направляющие элементы испытывают постоянное трение, что со временем приводит к появлению задиров и нарушению плоскостности станины. Для восстановления геометрии часто используют метод ручного или механизированного шабрения.

Сначала поверхность проверяют на краску с помощью поверочной плиты для обнаружения выступающих участков металла. Эти зоны постепенно соскабливают специальным инструментом до достижения нужного количества пятен контакта на квадратный дюйм. Если износ превышает 0.5 мм, то применяют шлифование на крупных плоскошлифовальных станках. В особо тяжелых случаях на станину наклеивают антифрикционные полимерные накладки, которые компенсируют утраченный слой металла и улучшают плавность хода суппорта.

Применение композитных составов на основе эпоксидных смол также эффективно для заполнения глубоких раковин и сколов на чугуне. После полимеризации материал приобретает высокую твердость и хорошо поддается последующей механической обработке. Когда направляющие восстанавливают методом наплавки, используют специальные электроды для чугуна с высоким содержанием никеля. Это предотвращает появление хрупких зон и трещин в месте стыка разных материалов.

Лазерная технология позволяет наращивать металл с минимальным тепловым воздействием на основное тело детали. Сфокусированный луч плавит лишь тонкий поверхностный слой, поэтому зона термического влияния не превышает 0.5 мм. Данная особенность исключает деформацию и коробление заготовок сложной формы, которые чувствительны к перегреву.

Порошковый материал подают в зону обработки автоматически, что гарантирует высокую однородность и чистоту нанесенного покрытия. Процесс обеспечивает идеальную адгезию на молекулярном уровне без риска появления внутренних пор и раковин. Лазерная наплавка позволяет восстанавливать даже мелкие зубья шестерен и тонкие кромки режущего инструмента с высокой точностью.

Минимальный припуск на последующую шлифовку сокращает время финишной доводки и экономит дорогостоящие сплавы. Метод подходит для работы с закаленными сталями и чугуном, так как он не вызывает отпуска металла за пределами пятна нагрева. Структура наплавленного слоя получается мелкозернистой и обладает повышенной износостойкостью по сравнению с литым металлом. Специалисты могут создавать покрытия с заданными свойствами, например, с высокой твердостью или стойкостью к агрессивным химическим средам.

Внутренняя поверхность цилиндра часто страдает от коррозии и механических повреждений в виде продольных рисок от попадания стружки. Для ремонта используют метод растачивания гильзы на больший диаметр с последующим хонингованием. Хонинговальная головка со сменными брусками совершает сложные движения и снимает микроскопические слои металла до получения идеального зеркала.

Если износ слишком велик, то внутрь устанавливают тонкостенную стальную втулку, которую фиксируют методом тепловой запрессовки. После монтажа втулку также подвергают финишной обработке для достижения точности по 6-7 квалитету. Качественное восстановление зеркала цилиндра обеспечивает надежную работу уплотнений и исключает внутренние перетечки жидкости.

Штоки гидроцилиндров восстанавливают методом перехромирования, так как твердый хром защищает сталь от износа и ржавчины. Сначала старое покрытие снимают химическим или механическим способом, после чего деталь шлифуют для удаления царапин. В гальванической ванне на шток наносят новый слой хрома толщиной до 50 мкм или более в зависимости от технического задания. Финишное полирование придает поверхности зеркальный блеск и обеспечивает минимальное трение в паре с манжетами.

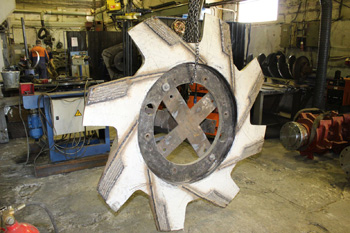

Ремонт зубчатых колес возможен путем наплавки недостающего металла на месте сломанного элемента с последующим нарезанием нового профиля. Сначала зону дефекта тщательно зачищают и разделывают под сварку для обеспечения глубокого провара у основания зуба. Наплавку ведут специальными износостойкими материалами, которые после застывания имеют твердость, близкую к характеристикам целой шестерни.

Важно соблюдать температурный режим, чтобы не допустить перегрева соседних зубьев и потери их прочности. Когда объем металла восстановлен с запасом, деталь устанавливают на зубофрезерный станок для формирования точной геометрии. Процесс требует ювелирной подгонки, так как отклонение в долях миллиметра приведет к шуму и быстрому разрушению передачи.

После механической обработки зубья подвергают локальной закалке токами высокой частоты или цементации для упрочнения рабочих поверхностей. Тщательный контроль пятна контакта при сборке редуктора подтверждает правильность проведенных работ. Метод наплавки целесообразен для крупногабаритных шестерен диаметром более 300 мм, изготовление которых занимает много времени. Если шестерня имеет трещины в ступице или диске, их устраняют методом сварки с обязательным сверлением концов разлома.

Добавление металла на одну сторону вращающейся детали неизбежно смещает ее центр масс относительно оси вращения. Даже небольшая разница в весе наплавленного слоя вызывает колоссальные центробежные силы при работе на высоких оборотах. Дисбаланс становится причиной сильных вибраций, которые быстро разрушают подшипники шпинделя и ухудшают качество поверхности деталей.

После завершения всех токарных и шлифовальных операций вал обязательно помещают на балансировочный стенд. Прибор фиксирует величину и направление отклонения массы, после чего производят корректировку. Процесс удаления лишнего веса или установки компенсирующих грузов продолжается до достижения заданного класса точности по ГОСТу 31320.

Качественная балансировка обеспечивает тихий ход механизмов и предотвращает появление резонансных колебаний в станине станка. Настройка центра тяжести важна для шпинделей шлифовальных и фрезерных станков, где обороты превышают 10000 в минуту. Информация о результатах проверки заносится в протокол испытаний и служит гарантией долгой службы узла. Если проигнорировать этот этап, восстановленная деталь выйдет из строя через несколько недель из-за усталостного разрушения металла.

Шлицы и резьбы ходовых винтов подвергаются постоянным нагрузкам, что ведет к увеличению зазоров и потере точности позиционирования осей. Для ремонта изношенных шлицев применяют метод наплавки каждой грани с последующим калиброванием на долбежном или фрезерном станке.

Прежде всего удаляют остатки старого металла со следами деформации, чтобы обеспечить надежное сцепление с новым слоем. Сварку ведут короткими участками для предотвращения общего изгиба длинного вала. После наплавки шлицы прорезают заново в строгом соответствии с исходным модулем и шагом. Эта процедура возвращает узлу былую жесткость и исключает удары при резкой смене направления вращения.

Ходовые винты восстанавливают методом проточки старой резьбы и установки ремонтной гайки с измененным внутренним профилем. Если необходимо сохранить стандартный размер, применяют наплавку изношенных витков с последующей нарезкой резьбы на высокоточном оборудовании. Тщательная полировка профиля винта снижает трение и продлевает срок службы бронзовых маточных гаек. Качество восстановленного соединения проверяют по контрольным калибрам для обеспечения плотной посадки без люфта.

Корпуса редукторов и станины часто получают повреждения в виде сквозных трещин из-за перегрузок или падения тяжелых предметов. Ремонт чугуна осложняется его высокой хрупкостью и склонностью к образованию закалочных структур вокруг шва.

Перед началом сварки концы каждой трещины обязательно засверливают для предотвращения их дальнейшего роста под действием нагрева. Саму трещину разделывают шлифовальной машиной на всю глубину, формируя V-образный профиль для качественной заливки металла. Сварку проводят холодным способом с использованием никелевых электродов, которые сохраняют пластичность после остывания. Каждый короткий шов длиной 20 мм немедленно проковывают легким молотком для снятия внутренних напряжений.

Применение метода установки стальных «стяжек» или замков также помогает надежно зафиксировать края разлома в массивных стенках. В чугуне фрезеруют пазы поперек трещины, в которые вставляют специальные детали в форме гантели и расклепывают их под прессом. Технология не требует нагрева и полностью исключает риск термических деформаций сложной отливки. После завершения механического ремонта швы герметизируют полимерными мастиками для предотвращения утечек масла.

Этот метод основан на нанесении мелкодисперсных частиц расплавленного металла или керамики на деталь с помощью высокоскоростной газовой струи. Частицы ударяются о поверхность и мгновенно застывают, образуя прочный слой с уникальными физико-механическими свойствами.

Главное преимущество напыления в полном отсутствии нагрева самой заготовки выше +150℃, что исключает любые термические деформации. Технология подходит для восстановления посадочных мест на тонкостенных полых валах и корпусах из легких сплавов. Слой напыления может иметь высокую пористость, которая отлично удерживает смазку в узлах трения. Процесс позволяет наносить бронзу, сталь или твердые карбиды на любые металлические основания.

Адгезия напыленного слоя обеспечивается за счет механического зацепления частиц за предварительно созданную шероховатость. Для подготовки поверхности используют пескоструйную обработку крупным абразивом до получения матовой фактуры. Толщина наносимого слоя варьируется от 0.1 до 2 мм, чего достаточно для компенсации большинства видов естественного износа. После напыления деталь шлифуют до проектного размера с использованием специальных кругов.

Шпиндель — сердце станка, по этой причине к его восстановлению предъявляют экстремальные требования по биению и шероховатости. Малейшее отклонение от соосности в 2-3 микрона делает невозможной качественную чистовую обработку деталей.

Процесс ремонта начинается с прецизионной правки вала для устранения накопленных за годы работы деформаций. Посадочные конусы Морзе или ИСО восстанавливают методом тонкого шлифования с последующей притиркой по эталонному калибру. Если конус имеет сильные повреждения, его поверхность предварительно наплавляют твердыми сплавами в вакуумной камере. Финишная обработка проводится в термоконстантных цехах для исключения влияния теплового расширения на результат измерений.

Особое внимание уделяют состоянию шеек под прецизионные подшипники, так как их размер должен выдерживаться с допуском в несколько микрон. После шлифовки поверхности подвергают суперфинишированию для достижения шероховатости Ra 0.04 мкм. Проверка балансировки готового шпинделя на рабочих оборотах до 20000 в минуту исключает вибрации и гарантирует точность вращения. Качественно восстановленный узел проходит длительную обкатку на стенде с контролем температуры опор.

Современные полимерные материалы на основе металлонаполненных смол позволяют быстро восстанавливать утраченные фрагменты корпусов и направляющих. После смешивания компонентов состав приобретает консистенцию пасты, которую наносят на очищенный и обезжиренный участок с износом. Материал заполняет все неровности и прочно прилипает к металлу, образуя после застывания жесткий монолит. Полимер не дает усадки и обладает высокой стойкостью к воздействию масел, охлаждающих жидкостей и вибраций.

Эта технология незаменима для аварийного ремонта, когда требуется вернуть оборудование в строй в течение нескольких часов. Композиты позволяют восстанавливать посадочные места под подшипники в массивных станинах без расточки.

Твердость некоторых видов полимеров после полной полимеризации сопоставима с характеристиками мягких сталей или алюминия. Материал легко обрабатывается напильником, фрезой или шлифовальным кругом до получения нужной формы. Использование полимерных накладок на направляющих скольжения снижает коэффициент трения и предотвращает износ ответных стальных частей. Если деталь не испытывает сильных температурных нагрузок выше +150℃, полимерный ремонт служит надежной альтернативой сварке.

Проверка надежности наплавленного слоя включает визуальный осмотр и применение методов неразрушающего контроля для поиска скрытых пустот. Ультразвуковая дефектоскопия позволяет увидеть границу сплавления присадки с основным металлом и убедиться в отсутствии несплавлений. Если внутри монолита обнаруживают поры или включения шлака, этот участок подлежит немедленной вышлифовке и повторной заливке.

Рентгенографическое исследование дает наглядную картину структуры металла и помогает выявить микротрещины в зоне термического влияния. Каждое ответственное соединение проходит обязательную проверку на твердость по методу Роквелла или Бринелля. Данные замеры подтверждают соответствие механических свойств восстановленного слоя проектным требованиям.

Магнитный или капиллярный контроль находит мельчайшие поверхностные дефекты, которые могут стать очагами будущего разрушения под нагрузкой. На очищенную деталь наносят цветной пенетрант, который проникает в любые невидимые глазу трещины за счет капиллярного эффекта. После удаления излишков состава на белый проявитель выходят четкие красные линии в местах повреждений. Профессиональный технический аудит гарантирует, что восстановленная деталь не подведет в критический момент эксплуатации.

Стоимость работ по возвращению работоспособности изношенного узла обычно составляет 20-50% от цены новой запчасти. Основная экономия достигается за счет сохранения массивного тела детали, которое не требует повторного литья и длительной черновой обработки.

Процесс занимает гораздо меньше времени, чем ожидание поставки оригинальных комплектующих от зарубежных производителей. Это особенно важно для уникальных станков, запчасти для которых выпускают только под индивидуальный заказ. Систематическое применение технологий наплавки и напыления позволяет предприятию значительно снизить бюджет на содержание ремонтного фонда.

Инвестиции в современные методы восстановления позволяют улучшать свойства деталей, делая их более стойкими к износу по сравнению с новыми образцами. Использование твердосплавных наплавок на рабочих поверхностях валов сокращает частоту плановых остановок оборудования. Снижение затрат на логистику и таможенное оформление импортных узлов также вносит существенный вклад в общую рентабельность цеха.
