Ремонт резольверов

Резольвер — электромеханическое устройство индукционного типа, которое по своей конструкции напоминает небольшой электрический двигатель. Он состоит из статора и ротора с медными обмотками, поэтому в нем полностью отсутствуют хрупкие стеклянные диски или сложные электронные компоненты. Эта особенность позволяет датчику стабильно работать в условиях экстремальных температур до +150℃ и выдерживать колоссальные вибрационные нагрузки.

Оптический энкодер чувствителен к пыли и масляному туману, так как любое загрязнение блокирует прохождение светового луча через диск. Резольвер же использует магнитные поля, которые легко проникают сквозь слой смазки или мелкую металлическую стружку без потери точности данных.

Процесс преобразования механического вращения в электрический сигнал происходит за счет изменения взаимной индуктивности между катушками. Магнитное поле ротора наводит переменное напряжение в обмотках статора, амплитуда которого меняется по закону синуса и косинуса. Система управления станка вычисляет угол поворота вала через арктангенс отношения этих сигналов. Резольверы обладают неограниченным сроком службы, если исключить механический износ подшипников или обрыв проводов.

На первичную обмотку ротора подают переменное напряжение возбуждения с частотой от 2 до 10 кГц. Этот сигнал создает переменный магнитный поток, который пересекает две выходные обмотки статора, расположенные под углом 90° друг к другу. В результате в них индуцируется электрический ток, амплитуда которого пропорциональна углу поворота вала.

Одна обмотка выдает сигнал, форма которого соответствует функции синуса, а вторая формирует косинусную зависимость. Благодаря такому смещению фаз контроллер может однозначно определить положение ротора в пределах одного полного оборота. Прибор выдает аналоговую информацию в реальном времени, что исключает задержки при обработке скоростных движений.

Точность вычислений зависит от чистоты синусоиды и отсутствия гармонических искажений в цепях передачи. Если форма волны деформируется из-за межвиткового замыкания или наводок, то в системе возникают ошибки позиционирования. Мастер использует осциллограф для визуального контроля амплитуды сигналов, которая должна оставаться стабильной при вращении вала.

Когда оба сигнала объединяют в векторную модель, они должны образовывать идеальную окружность на экране прибора. Любые отклонения от круговой траектории указывают на неисправность конкретной фазы или на эксцентриситет ротора.

Внутренние опоры качения удерживают вал ротора в центре статора для обеспечения равномерного воздушного зазора между магнитопроводами. Когда подшипники вырабатывают ресурс, появляется радиальный или осевой люфт, который меняет дистанцию между обмотками в процессе вращения.

Малейшее колебание этого зазора вызывает модуляцию амплитуды выходных сигналов, по этой причине система управления получает искаженные данные об угле поворота. Станок начинает совершать микродвижения для компенсации мнимой ошибки, что проявляется в виде высокочастотной вибрации и гула двигателя. Глубокий износ подшипников может привести к физическому соприкосновению ротора со статором и к полному разрушению датчика.

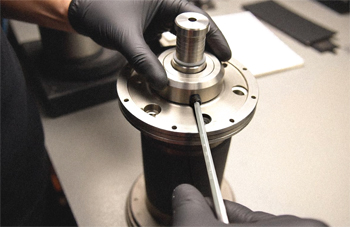

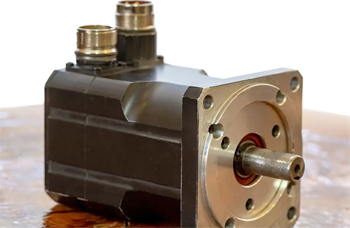

Ремонт узла включает замену изношенных опор на прецизионные подшипники высокого класса точности. В процессе сборки мастера следят за чистотой посадочных мест, так как любая соринка вызовет перекос вала. Качественная смазка должна сохранять свои свойства при нагреве, чтобы исключить подклинивание механизма. Проверка биения вала после монтажа гарантирует восстановление паспортных характеристик резольвера. Если проигнорировать шум в подшипниках, то со временем вибрация разрушит паяные соединения обмоток.

Угловое положение датчика должно быть жестко синхронизировано с магнитными полюсами ротора электродвигателя для корректного управления моментом. Система ЧПУ использует данные резольвера для своевременного переключения фаз в обмотках мотора.

Если прибор установлен со смещением даже на несколько градусов, КПД двигателя резко падает и начинается его сильный перегрев. В некоторых случаях неправильная фазировка приводит к самопроизвольному разгону вала до максимальных оборотов сразу после включения питания.

Процесс совмещения «нулей» датчика и мотора называют юстировкой, или установкой угла коммутации. Для настройки используют специализированные приборы или программные функции сервоусилителя, которые фиксируют положение вала при подаче тестового тока. Мастер плавно поворачивает корпус резольвера до момента совпадения электрических сигналов с эталонными значениями. После определения оптимальной точки положение фиксируют стопорными винтами с высокой степенью надежности. Настройка исключает рывки при старте и обеспечивает максимальный крутящий момент во всем диапазоне скоростей.

Диагностика электрических цепей начинается с измерения активного сопротивления катушек с помощью прецизионного омметра. Каждая обмотка должна иметь строго определенное значение, которое указано в техническом паспорте конкретной модели прибора. Отклонение в несколько Ом указывает на наличие межвиткового замыкания или на частичное разрушение медного проводника.

Проверка сопротивления изоляции между обмотками и корпусом проводится с использованием мегомметра под напряжением до 500 В. Малейшая утечка тока на землю вызывает появление шумов в сигнале и приводит к сбоям в работе автоматики.

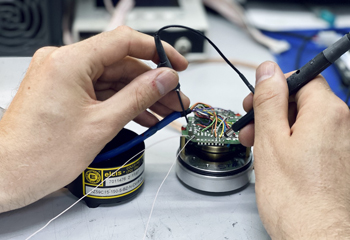

В процессе обследования контролируют отсутствие обрывов в местах подсоединения проводов к контактам разъема. Вибрации станка часто вызывают усталостное разрушение пайки, по этой причине сигнал может пропадать периодически. Мастер осматривает обмотки под увеличением для поиска потемнений лака, которые свидетельствуют о перегреве узла. Если катушка имеет повреждения, проводят ее полную перемотку на автоматических станках с последующей пропиткой изоляционным лаком.

Параметры входного сигнала определяют интенсивность взаимодействия между первичной и вторичными обмотками резольвера. Если частота генератора в системе управления не совпадает с расчетными данными датчика, то амплитуда выходных сигналов будет недостаточной для надежной обработки.

Обычно для обеспечения оптимального соотношения сигнал/шум производители выбирают частоту в диапазоне от 2 до 10 кГц. При низких частотах возрастает влияние внешних электромагнитных помех от силовых кабелей. Высокая частота позволяет быстрее обновлять данные о позиции вала, что критично для динамичных перемещений роботов и скоростных шпинделей.

В процессе ремонта мастера проверяют стабильность частоты и формы опорного сигнала, который поступает на ротор. Искажение синусоиды возбуждения ведет к появлению ложных гармоник в выходных каналах, по этой причине точность позиционирования снижается. Специалисты настраивают фильтры в электронном блоке для выделения полезной составляющей на заданной частоте. Если прибор работает на нестандартной частоте, риск возникновения резонансов в обмотках возрастает.

Слабые аналоговые токи от резольвера подвергаются воздействию мощных полей, которые создают кабели питания моторов и частотные приводы. Электромагнитная индукция наводит в проводах паразитные напряжения, которые накладываются на полезный сигнал синуса и косинуса. Контроллер воспринимает эти шумы как быстрые изменения положения вала, что вызывает вибрации и ошибки следования.

Для защиты от помех используют кабели типа «витая пара» с обязательным общим и индивидуальным экранированием каждой пары жил. Заземление экрана только со стороны шкафа управления предотвращает протекание блуждающих токов по оплетке.

Длина сигнальной линии также влияет на уровень затухания и накопление наводок в процессе передачи данных. При протяженности трассы более 20-30 м применяют дифференциальные схемы включения и специальные согласующие модули. В процессе ремонта проверяют целостность экрана внутри разъемов, так как окисление контактов лишает систему защиты. Мастера следят за тем, чтобы сигнальные жгуты не проходили параллельно силовым проводам на расстоянии менее 100-200 мм. Укладка проводов в металлические гофры создает дополнительный барьер для радиочастотных излучений.

В процессе работы оборудования внутри корпуса резольвера происходят циклические изменения температуры, которые вызывают колебания давления воздуха. При нагреве воздух расширяется и выходит наружу, а при остывании возникает эффект всасывания атмосферы из окружающей среды.

Если уплотнительные манжеты или прокладки износились, вместе с воздухом внутрь проникает мелкодисперсная стальная пыль и масляный туман. Металлические частицы оседают на обмотках и магнитопроводе, по этой причине возникают утечки тока и искажения магнитного поля. Накопление грязи в зазоре между ротором и статором ведет к механическому истиранию изоляции катушек.

Ремонт прибора требует тщательной очистки всех внутренних полостей с использованием ультразвуковых ванн и специальных растворителей. Мастер заменяет старые резиновые кольца новыми элементами из материалов, стойких к воздействию агрессивных смазочно-охлаждающих жидкостей. Качественная герметизация кабельного ввода предотвращает попадание влаги через капиллярный эффект внутри жил провода. В некоторых случаях для защиты от коррозии корпус датчика заполняют инертным газом или диэлектрическим гелем.

Это параметр определяет соотношение амплитуды входного напряжения возбуждения к максимальному значению выходного сигнала. Коэффициент трансформации — константа для исправного резольвера, обычно он находится в пределах от 0.5 до 1.0.

Если значение показателя меняется, система управления начинает получать неверные данные о размахе синусоиды, что приводит к ошибкам в расчете позиции. Причиной изменения коэффициента часто становится деградация магнитных свойств сердечника или межвитковое замыкание. Замер вольтажа на всех обмотках при различных положениях ротора позволяет выявить неисправность на ранней стадии.

Проверка коэффициента трансформации обязательна после проведения любых ремонтных работ с обмотками или магнитопроводом. Мастер подает эталонный сигнал и фиксирует отклик в каналах синуса и косинуса с точностью до милливольта. Если разница между фазами превышает 2-3%, прибор подлежит дополнительной настройке или отбраковке. Совпадение параметров обоих каналов гарантирует симметрию выходного сигнала и точность обработки заготовок. Правильный баланс мощностей исключает дрейф нулевой точки при изменении температуры датчика.

Механическое крепление датчика к валу двигателя осуществляется через гибкие или жесткие муфты, которые должны обеспечивать безлюфтовую передачу вращения. Если внутри муфты лопается пружинный элемент или ослабевает затяжка винтов, ротор резольвера начинает проскальзывать относительно вала мотора. Это создает эффект гистерезиса, когда показания позиции запаздывают при резкой смене направления движения.

В этом случае система управления фиксирует рассогласование между заданной и реальной траекторией и выдает ошибку датчика обратной связи. Нередко пользователи ошибочно принимают этот чисто механический дефект за неисправность электроники и пытаются чинить исправный прибор.

В процессе диагностики мастера первым делом проверяют надежность всех механических соединений и отсутствие трещин в металле муфты. Малейшее прокручивание вала в патроне ведет к потере точности позиционирования на несколько сотых долей миллиметра. Центровка осей исключает радиальные нагрузки на подшипники резольвера и продлевает их ресурс. Затяжка крепежа с использованием динамометрического ключа предотвращает самопроизвольное смещение деталей от вибрации. Использование муфт из специальных сплавов гасит паразитные колебания и защищает датчик от теплового расширения вала двигателя.

Смазочно-охлаждающие жидкости содержат активные химические добавки и воду, которые способны проникать через микротрещины в изоляции проводов. Попадание электролита внутрь обмоток вызывает процесс электрохимической коррозии меди и разрушение защитного лака.

Со временем между витками возникают токи утечки, которые меняют индуктивность катушек и искажают форму выходного сигнала. Резольвер начинает выдавать нестабильные значения, а контроллер станка сигнализирует о нарушении амплитуды фаз. Тщательная просушка прибора в вакуумной камере помогает лишь на начальном этапе загрязнения, так как соли остаются на поверхности металла.

В процессе восстановления мастера проводят полную промывку обмоток деионизированной водой и последующую обработку защитными составами. Если коррозия затронула значительную часть провода, катушку заменяют новой с соблюдением количества витков и шага намотки. Качественная герметизация корпуса герметиками промышленного класса предотвращает повторные протечки жидкостей. Использование фторкаучуковых уплотнений в кабельных вводах обеспечивает стойкость к агрессивным компонентам СОЖ. Контроль сопротивления изоляции после ремонта подтверждает надежность защиты от влаги.

Длительный нагрев датчика свыше +100℃ приводит к ускоренному старению изоляционных материалов и потере их эластичности. Лак на медном проводе становится хрупким и покрывается микротрещинами, через которые может произойти пробой напряжения возбуждения на корпус.

Резкое расширение металлов при перепаде температур вызывает механические напряжения в местах пайки, по этой причине возникают обрывы в цепях статора. Если ротор нагревается неравномерно, его магнитные свойства могут временно или навсегда измениться, что внесет погрешность в измерения угла. Контроль теплового режима обязателен при работе станков на тяжелых режимах обработки.

В процессе ремонта специалисты проверяют состояние всех пластиковых деталей и прокладок, которые могут деформироваться от жара. Качественная пропитка обмоток высокотемпературными компаундами повышает теплостойкость узла и предотвращает смещение витков от вибрации. При замене проводов используют материалы с классом изоляции H или C для обеспечения надежной работы в горячих зонах. Настройка зазоров между вращающимися частями учитывает будущее термическое расширение материалов. Если резольвер установлен на шпинделе, система охлаждения должна эффективно отводить избыточный жар от подшипников.

Для детальной оценки качества работы резольвера используют режим построения фигур Лиссажу, когда сигнал синуса подают на один вход, а косинус — на другой. Исправный прибор при вращении вала должен рисовать на экране осциллографа четкую и правильную окружность с центром в нуле координат.

Линия графика должна быть тонкой и не иметь разрывов или «дрожания», которые указывают на наличие помех или плохой контакт. Если окружность превращается в эллипс, ситуация свидетельствует о разбалансе амплитуд в каналах статора. Тщательный анализ формы волны позволяет обнаружить скрытые дефекты магнитопровода и неравномерность намотки катушек.

Любые изломы или зазубрины на синусоиде указывают на повреждение зубцов ротора или попадание металлической стружки в рабочий зазор. Мастер контролирует также стабильность сигнала возбуждения, который служит опорной базой для всех измерений. Если частота или напряжение на роторе колеблются, вся окружность на экране будет менять свой диаметр. Проверка сигналов под нагрузкой и на разных скоростях позволяет выявить усталостные трещины в проводах. Использование современных цифровых осциллографов с функцией БПФ-анализа помогает найти источники наводок от соседних станков.
