Изготовление электрощитов

Степень защиты корпуса определяет возможность эксплуатации оборудования в разных условиях окружающей среды. Код IP состоит из двух цифр: первая указывает на защиту от проникновения твердых частиц, а вторая - на стойкость к влаге.

При изготовлении щитов для сухих офисных помещений достаточно класса IP31. Если оборудование размещается в производственных цехах с высоким уровнем запыленности, требуется класс не менее IP54. Для установки на открытом воздухе под дождем и снегом необходимо заказывать корпуса со степенью защиты IP65 или IP66, которые оснащены герметичными уплотнителями и защитными козырьками.

Неправильный выбор класса защиты ведет к быстрому окислению контактов, риску короткого замыкания из-за конденсата и преждевременному выходу из строя дорогостоящей автоматики.

Выбор материала для магистральных токопроводов влияет на надежность и габариты электрощита. Медь обладает значительно более высокой электропроводностью, что позволяет использовать шины меньшего сечения при тех же нагрузках. Это делает внутреннюю компоновку щита более компактной и удобной для обслуживания.

Металл менее подвержен окислению на воздухе, а его оксидная пленка хорошо проводит ток, в то время как оксид алюминия является диэлектриком и может вызвать перегрев в местах соединений. Кроме того, медные шины отличаются лучшей механической прочностью и пластичностью.

При изготовлении щитов на заказ медные шины часто подвергаются гальваническому лужению. Это полностью исключает риск электрохимической коррозии при контакте с кабельными наконечниками и обеспечивает стабильное переходное сопротивление в течение всего срока службы.

Электронные компоненты, такие как контроллеры и частотные преобразователи, крайне чувствительны к температурному режиму. При работе внутри закрытого металлического корпуса выделяется тепло, которое может привести к перегреву и ложному срабатыванию защитных автоматов. Для отвода лишней энергии при изготовлении щитов монтируют системы принудительной вентиляции с фильтрующими решетками.

В условиях неотапливаемых складов или наружной установки возникает обратная проблема - образование конденсата при перепадах температур. В таких случаях внутри корпуса размещают нагреватели (резисторы) с термостатами. Они поддерживают температуру выше точки росы, предотвращая появление влаги на токоведущих частях.

Профессиональный расчет теплового баланса на этапе проектирования гарантирует стабильную работу автоматики в любое время года.

Защита от импульсных скачков напряжения обязательна для объектов, оснащенных чувствительной электроникой. Импульсы могут возникать при ударах молнии в линию электропередачи или при коммутации мощных нагрузок в соседних цехах. Ограничители перенапряжения (УЗИП) отводят энергию такого скачка на контур заземления за доли микросекунды, предотвращая пробой изоляции и сгорание плат управления.

При изготовлении электрощитов инженеры подбирают класс защиты в зависимости от места установки щита в общей схеме здания. Класс 1 устанавливается на вводе для защиты от прямых ударов молнии, а класс 2 и 3 - непосредственно перед потребителями. Наличие такой защиты в щите позволяет избежать колоссальных убытков от выхода из строя серверов, систем видеонаблюдения и промышленных станков с ЧПУ.

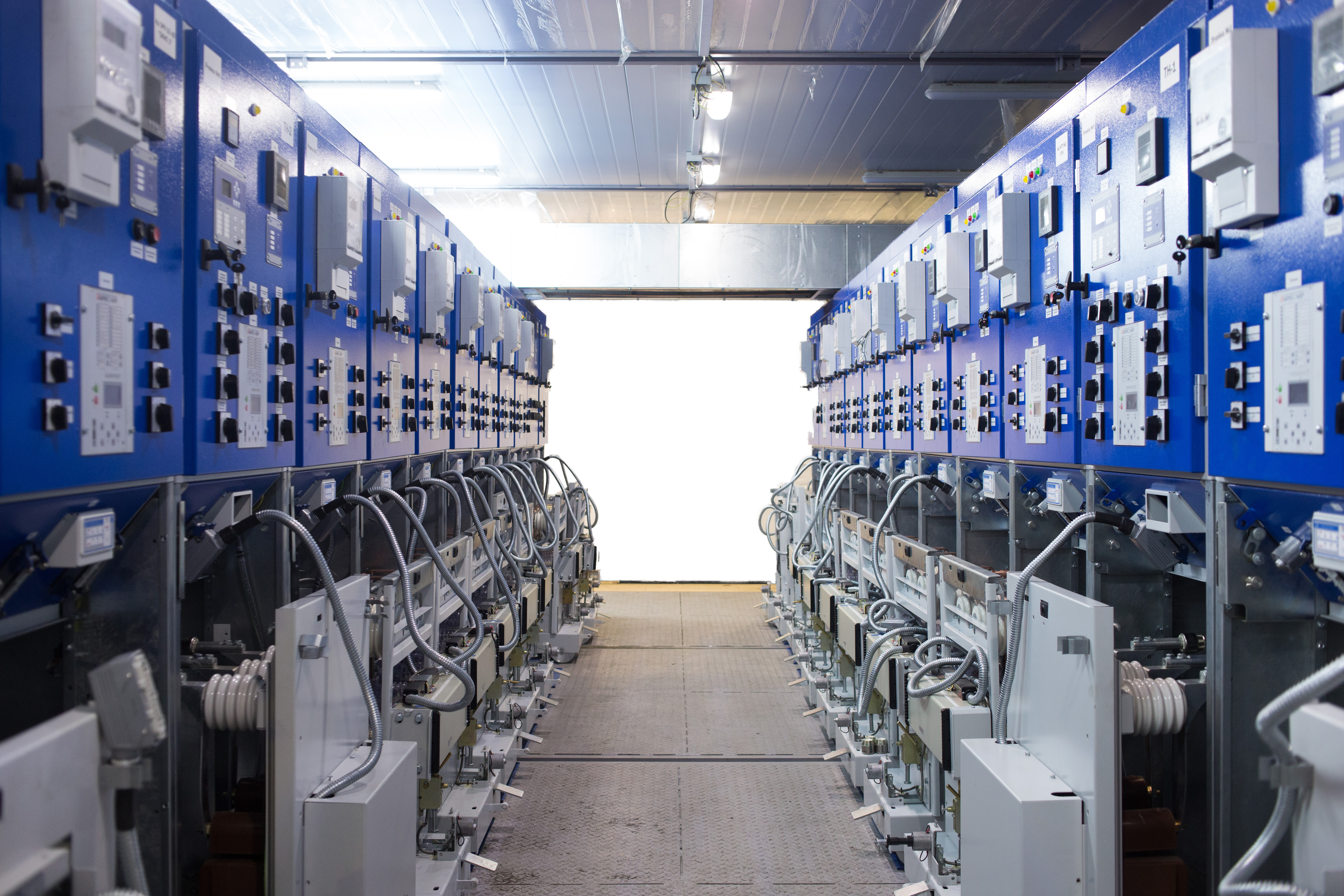

Секционирование внутри электрощита обеспечивает безопасность персонала при проведении ремонтных работ и ограничивает распространение аварии при возникновении дуги. Согласно стандарту ГОСТ Р МЭК 61439 выделяют несколько форм разделения: от 1 до 4. Форма 1 подразумевает отсутствие внутренних преград.

При изготовлении сложных ГРЩ часто применяют формы 3 или 4, где сборные шины, функциональные блоки и кабельные выводы отделены друг от друга металлическими или пластиковыми перегородками. Это позволяет электрику безопасно обслуживать одну ячейку, пока остальные остаются под напряжением.

Высокая степень секционирования существенно повышает живучесть энергосистемы, так как локальное повреждение в одном фидере не приведет к общему отключению всего здания или цеха.

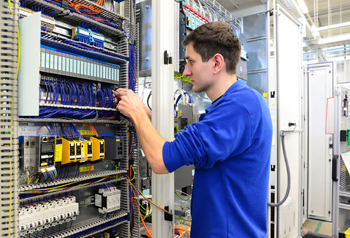

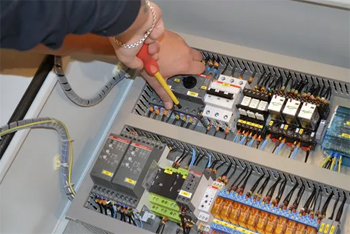

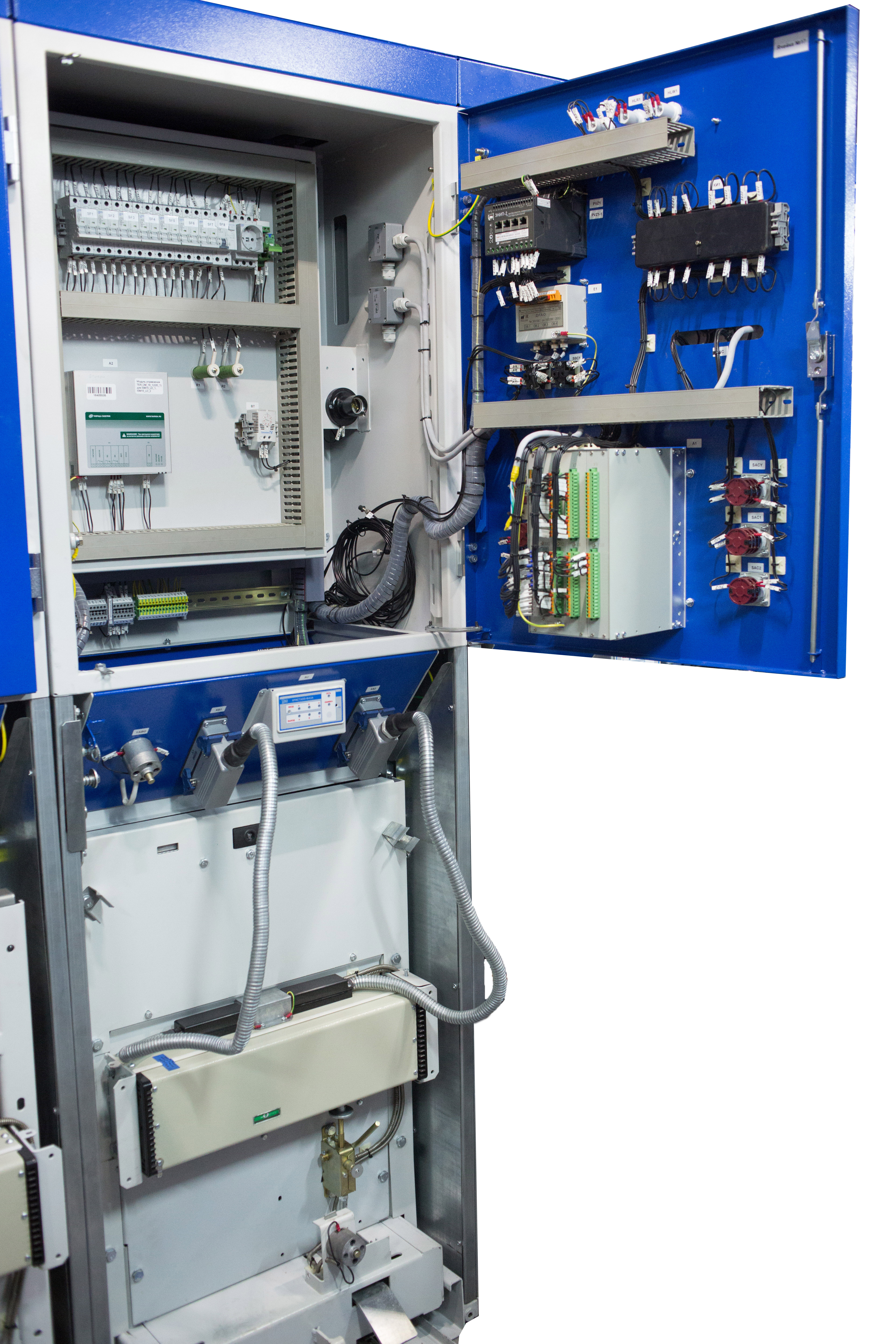

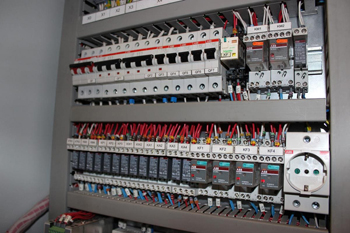

Систематизация внутренней проводки - признак высокой культуры производства и залог быстрой диагностики неисправностей. Каждая жила внутри щита при изготовлении должна быть промаркирована с обоих концов в соответствии с принципиальной электрической схемой. Для этого используют специальные долговечные бирки или термоусадочные трубки с напечатанными символами.

Маркировка позволяет инженеру мгновенно определить принадлежность провода к конкретной цепи без прозвонки всей системы. Кроме того, клеммные колодки и аппараты также снабжаются понятными надписями. Это не только ускоряет монтажные работы на объекте, но и минимизирует вероятность ошибок при последующей модернизации или ремонте щита, когда оригинальный монтажник может быть недоступен.

Шинные держатели фиксируют токоведущие шины внутри корпуса и должны выдерживать колоссальные динамические нагрузки. В момент возникновения короткого замыкания между шинами возникают электродинамические силы, стремящиеся вырвать их из креплений.

При изготовлении силовых щитов используют держатели из армированных полимеров или специальной керамики, которые обладают высокой диэлектрической прочностью и огнестойкостью. Расстояние между опорами рассчитывается исходя из ожидаемого тока короткого замыкания в конкретной сети. Качественные изоляторы не должны терять своих свойств при длительном нагреве и вибрациях.

Надежная фиксация шинной сборки исключает риск механического разрушения внутренней структуры щита при аварийных режимах, обеспечивая локализацию повреждений внутри одного отсека.

Соединение автоматических выключателей с помощью медных перемычек из провода постепенно уходит в прошлое. В современном производстве бытовых и офисных щитов применяют фазные шины, которые часто называют гребенками. Они представляют собой медную пластину в пластиковом корпусе с выступающими контактами.

Использование гребенки обеспечивает более надежный электрический контакт, так как исключается человеческий фактор при зачистке и обжиме множества мелких проводов. При изготовлении щитов гребенчатые шины позволяют создать аккуратный внешний вид и освобождают внутреннее пространство для лучшей циркуляции воздуха.

Такое соединение значительно долговечнее, так как площадь контакта выше, а риск ослабления винтовых зажимов из-за текучести провода практически сводится к нулю.

Блок распределения (кросс-модуль) служит компактным узлом для разветвления одной мощной линии на несколько потребителей меньшего сечения. Конструктивно это набор медных или латунных шин с винтовыми зажимами в изолированном корпусе.

При изготовлении щитов использование таких блоков позволяет избежать нагромождения проводов под клеммами вводных аппаратов. Это критически важно для обеспечения пожарной безопасности, так как зажатие нескольких жил разного сечения под один винт часто ведет к плохому контакту и нагреву. Кросс-модули позволяют легко добавлять новых потребителей в процессе эксплуатации без переделки всей схемы.

Прозрачная крышка модуля обеспечивает возможность визуального контроля состояния соединений без демонтажа защитных панелей, что упрощает регулярные осмотры электрохозяйства.

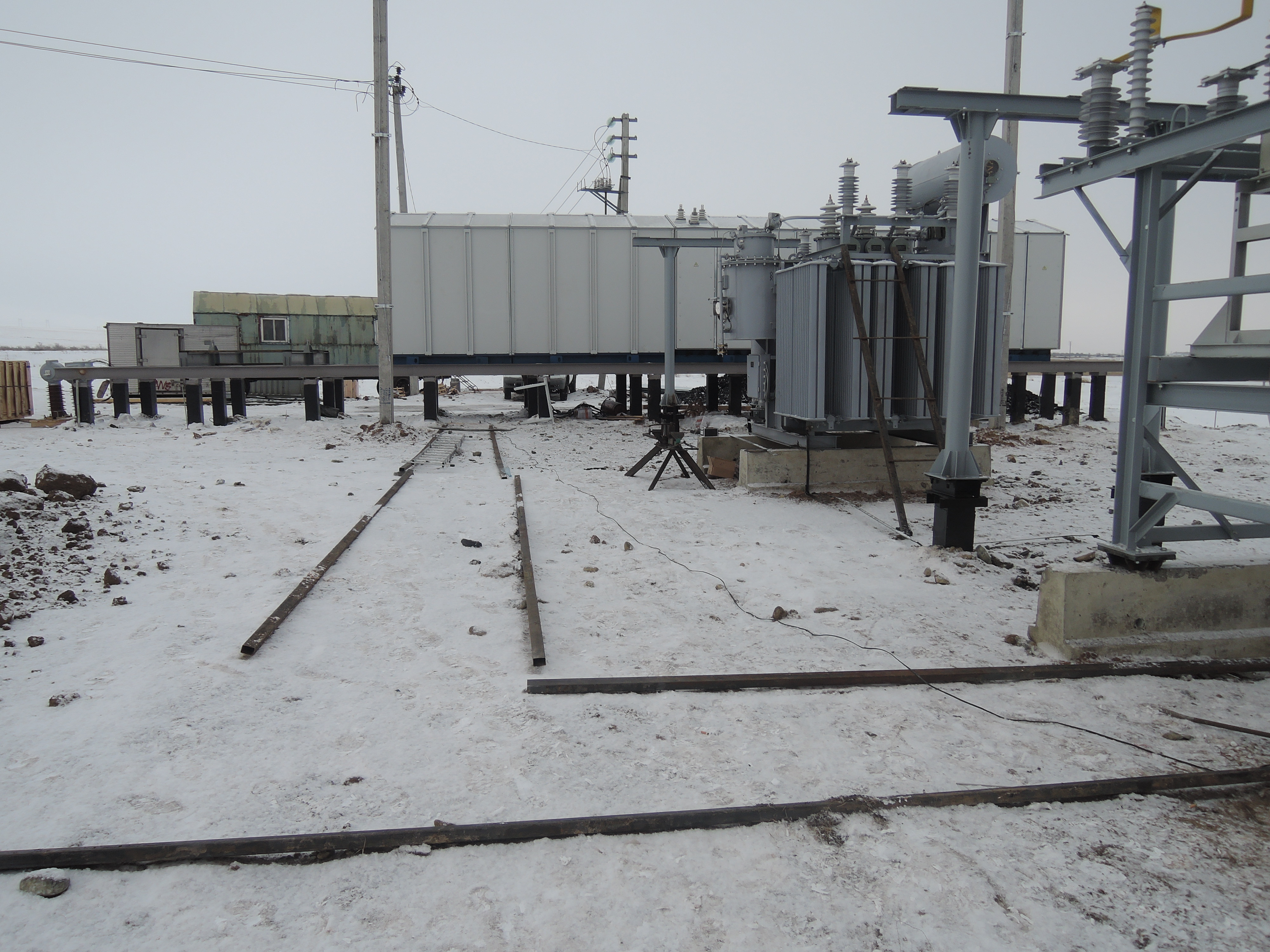

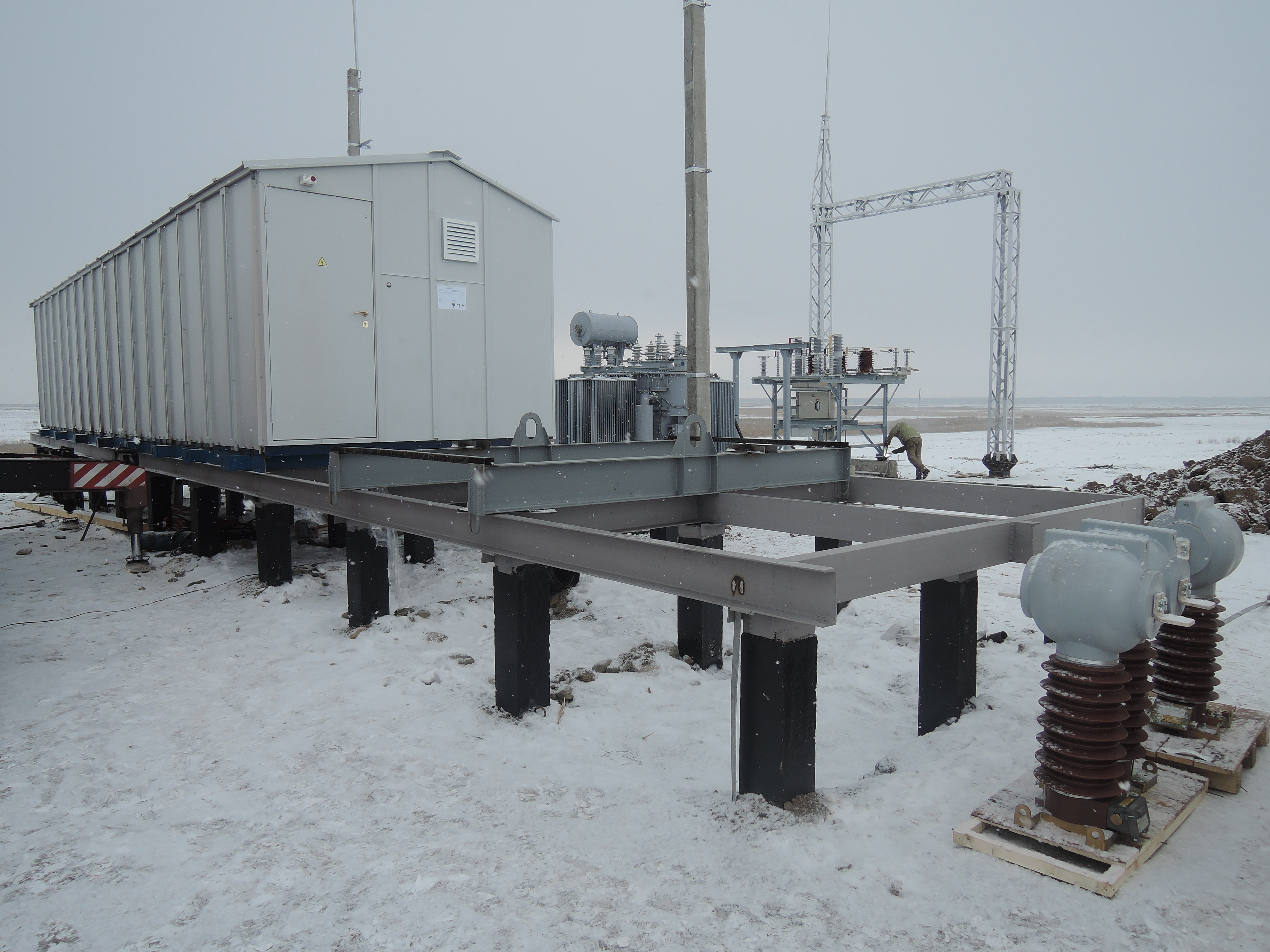

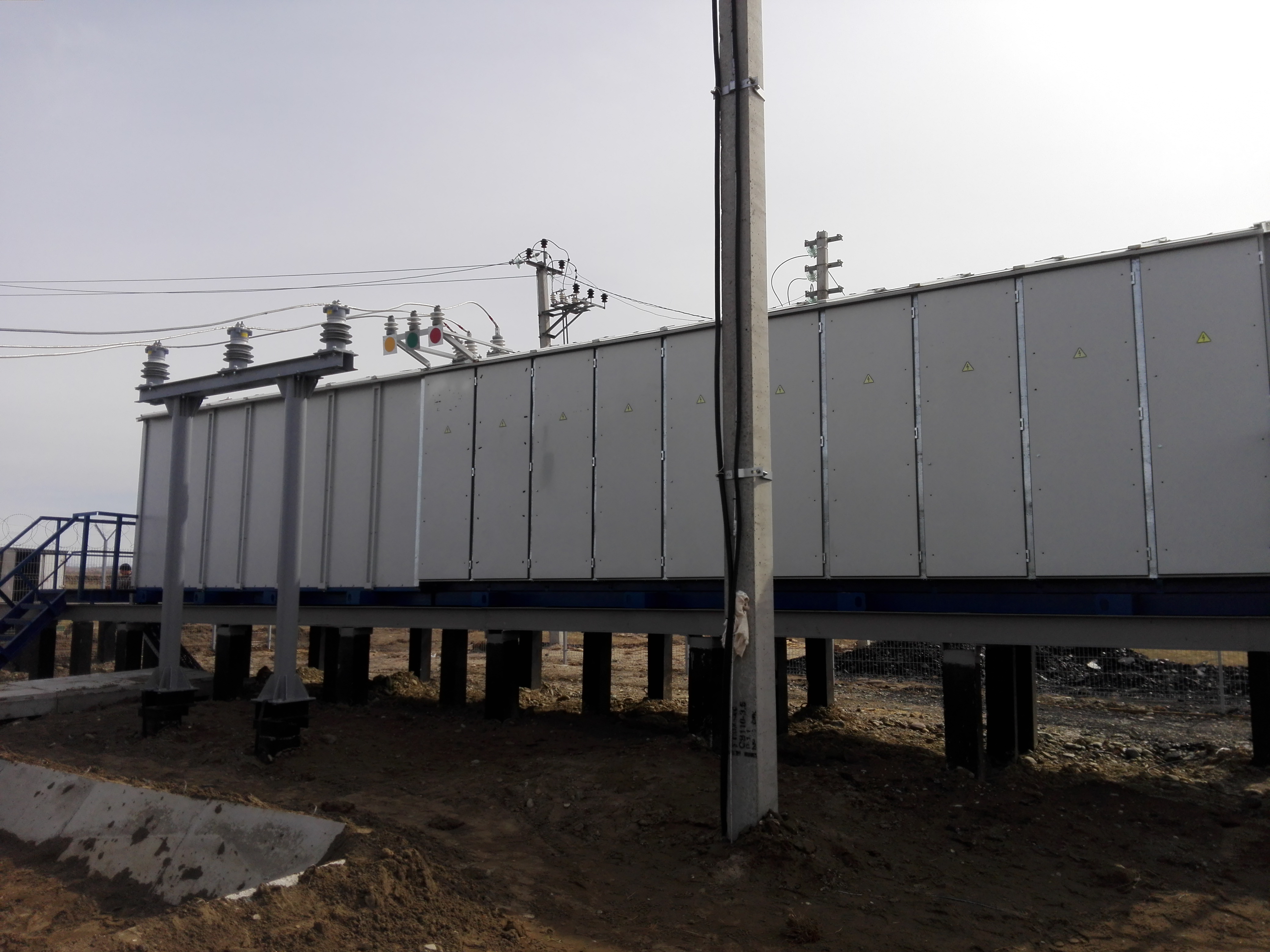

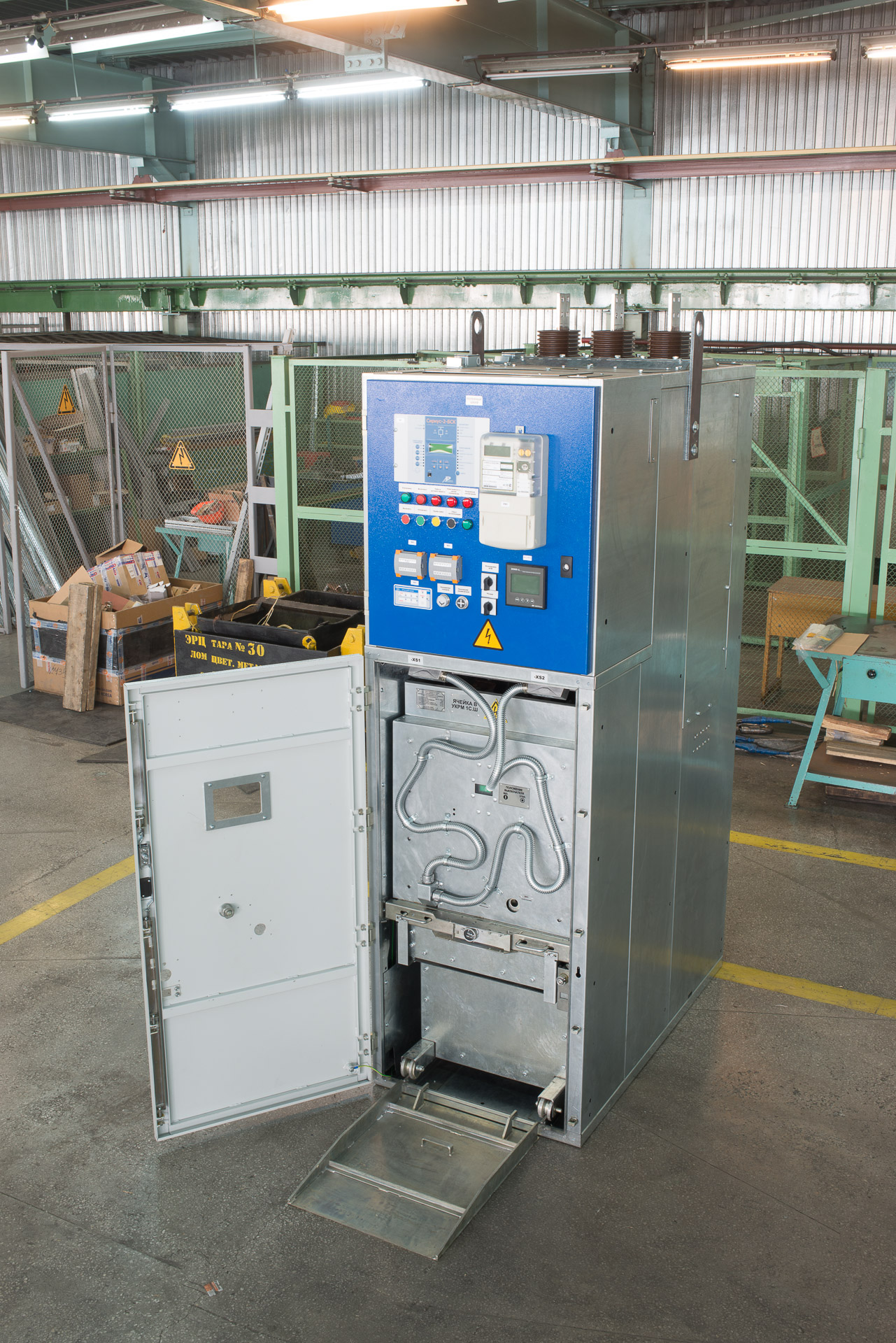

Корпус электрощита должен обладать высокой механической жесткостью для удержания тяжелого оборудования и сопротивления деформациям. При изготовлении навесных щитов обычно используют сталь толщиной от 1 до 1.5 мм. Для напольных шкафов и вводно-распределительных устройств применяют металл толщиной 2 мм и более.

Массивный корпус лучше гасит электромагнитные помехи и обеспечивает надежное заземление всех дверей и панелей. Кроме того, толщина металла определяет стойкость конструкции к воздействию электрической дуги: тонкая сталь может прогореть мгновенно, создавая угрозу для персонала.

Профессиональное производство подразумевает использование цельносварных или жестких сборных каркасов, которые сохраняют геометрию даже при полной загрузке тяжелыми трансформаторами и автоматическими выключателями.

Места захода кабелей в корпус щита наиболее уязвимы для проникновения влаги и пыли. При изготовлении щитов с высоким классом IP в отверстиях обязательно устанавливаются специализированные кабельные вводы (сальники). Они представляют собой муфты с резиновым уплотнителем, который плотно обжимает изоляцию кабеля при затяжке гайки.

Сальники не только обеспечивают герметичность, но и защищают кабель от повреждения об острые кромки металла при вибрациях. В щитах для агрессивных сред используют латунные или нержавеющие вводы, а для обычных условий - изделия из негорючего полиамида.

Правильно подобранный размер сальника гарантирует сохранение паспортной степени защиты всего изделия, исключая попадание внутрь насекомых, влаги и загрязнений, способных вызвать утечку тока.

Необходимость в обновлении щитового оборудования возникает при увеличении потребляемой мощности здания или при критическом износе старой автоматики.

Модернизация может включать замену плавких предохранителей на современные автоматические выключатели, установку систем учета и контроля качества электроэнергии. При этом часто удается сохранить существующий стальной корпус, если он не поврежден коррозией.

На этапе проектирования реконструкции инженеры подготавливают новые внутренние монтажные панели, которые собираются на заводе и устанавливаются в старый шкаф. Это позволяет сократить время отключения объекта до нескольких часов.

Своевременная замена «начинки» щита предотвращает пожары из-за усталости металла контактов и обеспечивает селективность срабатывания защиты при возникновении аварийных ситуаций.

Тепловизионный контроль - самый эффективный метод неразрушающей диагностики состояния электрощита. С помощью инфракрасной камеры специалист может обнаружить перегрев контактов, шин и аппаратов задолго до появления запаха гари или срабатывания защиты.

Повышенная температура всегда указывает на плохую затяжку винтов, окисление металла или внутренний дефект оборудования. Регулярное обследование позволяет выявить слабые места системы на ранней стадии и провести точечную протяжку соединений. При изготовлении новых щитов некоторые заводы проводят тестовую нагрузку с тепловизионным контролем как часть финальной проверки качества.

Это гарантирует отсутствие скрытого брака сборки и подтверждает правильность выбора сечений всех токоведущих элементов, что обеспечивает бесперебойное питание объекта в течение многих лет.
