Ремонт стабилизаторов напряжения

Частое срабатывание механизмов переключения свидетельствует о критическом износе контактных групп или о резких колебаниях во входной сети. Когда зазоры между пластинами увеличиваются из-за электрической эрозии, возникает мощная дуга и контакты просто привариваются друг к другу. Этот дефект блокирует работу устройства, отчего потребители остаются без энергии.

Ремонт включает полную замену всех электромагнитных реле, так как частичное обновление не гарантирует долгой службы всего блока. Мастер проверяет также целостность дорожек на плате, которые часто обгорают при возникновении короткого замыкания в силовой части.

Качественные запасные части должны иметь серебряное напыление на контактах для снижения переходного сопротивления. После монтажа новых узлов проводят калибровку порогов переключения, чтобы стабилизатор не совершал лишних движений при стабильном входном вольтаже. Очистка корпуса от продуктов горения пластика исключает риск повторных пробоев.

Исправный аппарат работает с четкими и редкими звуками, обеспечивая защиту станков и освещения. Регулярная проверка затяжки винтовых клемм предотвращает нагрев проводов и продлевает жизнь коммутационной аппаратуре.

Движение токосъемных щеток по поверхности автотрансформатора обеспечивает плавную регулировку, но этот узел часто страдает от загрязнения медных дорожек. Угольная пыль от щеток смешивается с цеховой грязью и создает липкий слой, который увеличивает трение и мешает свободному ходу ползунка. Механизм начинает двигаться рывками или полностью заклинивает в одном положении, что ведет к перегрузке приводного мотора.

Ремонт требует полной очистки медного кольца с помощью мелкого абразива и спирта до появления яркого блеска. Замена изношенных щеток новыми элементами с правильной жесткостью восстанавливает надежный электрический контакт без искрения.

Второй этап включает диагностику самого двигателя постоянного тока и его редуктора. Если шестерни имеют выработку, то сервопривод будет издавать сильный гул или скрежет при каждой попытке выравнивания напряжения. Мастера проводят замену неисправных компонентов и наносят свежую термостойкую смазку на все подвижные части. Настройка конечных выключателей предотвращает поломку рычагов при выходе щетки на крайние витки обмотки. После сборки проверяют скорость перемещения ползунка, которая должна составлять около 20-40 В/с.

Полупроводниковые ключи отличаются высоким быстродействием, но они крайне чувствительны к импульсным перенапряжениям и перегреву. Когда в сети происходит резкий всплеск от удара молнии или работы мощного сварочного аппарата, структура кристалла разрушается. Пробитый тиристор начинает пропускать ток в обоих направлениях, по этой причине напряжение на выходе становится неконтролируемым.

Ремонт таких устройств требует использования паяльных станций для бережного демонтажа мощных компонентов с печатной платы. Мастер заменяет поврежденные детали и обязательно проверяет состояние драйверов управления, которые часто сгорают вместе с силовыми ключами.

Для предотвращения повторных поломок уделяют внимание качеству охлаждения силового блока. Высохшая термопаста под корпусом тиристора нарушает отвод тепла к радиатору, что ведет к тепловому пробою при максимальной нагрузке. Специалисты наносят свежий слой качественного термоинтерфейса и проверяют надежность прижимных планок. Качественная фильтрация входного напряжения с помощью варисторов защищает электронные ключи от микросекундных помех. В процессе восстановления платы проводят ультразвуковую чистку для удаления остатков флюса и солей.

Цифровая система управления постоянно мониторит состояние внутренних узлов и выводит информацию о неисправностях в виде буквенно-цифровых символов. Ошибка с меткой «H» или «High» сигнализирует о чрезмерно высоком входном напряжении, которое выходит за пределы регулирования. Если на экране горит «L» или «Low», значит, параметры сети упали ниже критической отметки 140 В или 120 В.

Ремонт в таких случаях начинают с проверки измерительных цепей на плате управления, где часто выходят из строя прецизионные резисторы. Калибровка датчиков вольтажа возвращает прибору способность правильно оценивать внешнюю среду.

Сообщения о перегреве указывают на остановку вентиляторов или критическое загрязнение радиаторов пылью. Мастера проводят чистку воздушных каналов и заменяют изношенные кулеры новыми моделями с аналогичной производительностью. Если стабилизатор выдает код системной ошибки процессора, требуется перепрошивка микросхемы памяти с использованием программатора. Программные сбои часто возникают из-за сильных электромагнитных наводок в цехе. Качественное экранирование блока управления и установка ферритовых фильтров на сигнальные шлейфы устраняют проблему.

Нарушение плотности зажима проводов в местах подключения входных и выходных магистралей вызывает резкий рост переходного сопротивления. Под действием больших токов места контакта начинает интенсивно нагреваться, по этой причине пластиковый корпус колодки плавится и обугливается.

Процесс сопровождается появлением запаха гари и характерным потрескиванием при работе станка под нагрузкой. Если не провести ремонт вовремя, возникнет короткое замыкание между фазами или обрыв нулевого проводника. Мастер заменяет поврежденные клеммники на новые усиленные модели из негорючих материалов.

Зачистка концов кабелей и использование наконечников НШВИ обеспечивают надежную фиксацию жил в винтовом зажиме. В процессе ремонта контролируют также состояние силовых шин внутри прибора, которые могут потемнеть от перегрева. Качественная изоляция стыков термоусадочными трубками предотвращает случайные пробои на корпус. Специалисты рекомендуют проводить протяжку всех винтовых соединений не реже одного раза в год для профилактики ослабления контактов от вибрации.

Конденсаторы в цепях фильтрации и питания логики служат для сглаживания пульсаций и накопления энергии для работы схем управления. Со временем жидкий электролит внутри банок высыхает, что приводит к росту внутреннего сопротивления и потере номинальной емкости. Этот процесс протекает незаметно, но вызывает нестабильность работы процессора и ложные срабатывания реле.

Проверка конденсаторов на параметр ESR позволяет выявить дефектные элементы на ранней стадии износа. Ремонт блока питания включает замену всей группы емкостей современными компонентами с температурным индексом +105℃.

Высокие пульсации напряжения негативно влияют на точность измерения входных параметров, по этой причине стабилизатор может некорректно выбирать ступень регулирования. Для визуального контроля чистоты линий питания на печатной плате мастер использует осциллограф. Фильтрация тока обеспечивает долговечность микросхем и предотвращает их преждевременный выход из строя. В инверторных моделях состояние накопительных конденсаторов напрямую определяет КПД устройства и качество выходной синусоиды.

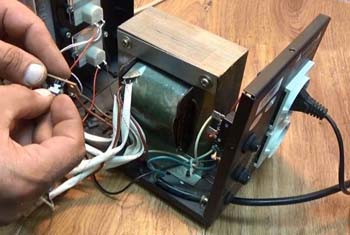

Сильная вибрация стального сердечника возникает при ослаблении стяжных болтов или из-за межвиткового замыкания в обмотках. Массивный автотрансформатор - главный узел стабилизатора, по этой причине любые изменения в звуке его работы требуют немедленной диагностики.

Если гул сопровождается быстрым нагревом корпуса даже без нагрузки, ситуация указывает на разрушение лаковой изоляции проводов. Устранение такого дефекта требует полной разборки магнитопровода и перемотки катушек на автоматическом станке. Пропитка обмоток специальным лаком в вакуумной камере исключает перемещение витков под действием магнитных сил.

Появление звонкого металлического дребезга часто связано с отслоением пластин трансформаторной стали от общего пакета. Мастера проводят затяжку крепежа и используют специальные демпфирующие прокладки для гашения резонансных колебаний. Качественная фиксация трансформатора к раме прибора снижает уровень шума в помещении электрощитовой. В процессе обслуживания проверяют отсутствие потемнений на изоляционных материалах, которые свидетельствуют о длительных перегрузках. Исправный трансформатор работает с едва слышным ровным гулом, не вызывая вибраций корпуса.

Устройства этого типа имеют наиболее сложную электронную схему, которая включает выпрямитель, шину постоянного тока и выходной инвертор. Ремонт таких аппаратов требует глубоких знаний в области высокочастотной импульсной техники и наличия современного диагностического оборудования.

Основные поломки связаны со сбоями в алгоритмах формирования чистой синусоиды на выходе из-за дефектов в цепях обратной связи. Специалисты проводят детальную проверку всех силовых транзисторов и быстродействующих диодов, которые работают на частотах до 20 кГц. Настройка параметров ШИМ-контроллера гарантирует стабильность выходного вольтажа с точностью до 1%.

Инверторные модели крайне чувствительны к чистоте внутреннего пространства, так как плотный монтаж компонентов провоцирует быстрый перегрев при накоплении пыли. В процессе восстановления проводят глубокую очистку плат и замену термоинтерфейсов под всеми греющимися элементами. Качественная пайка многослойных плат требует использования профессиональных станций с нижним подогревом для исключения расслоения текстолита. Также контролируют состояние входных фильтров, которые защищают инвертор от помех из общей сети.

Принудительный обдув радиаторов необходим для поддержания температуры полупроводников и обмоток в пределах безопасных +60-70℃. Если подшипники вентилятора изнашиваются, скорость воздушного потока падает, по этой причине температура внутри корпуса начинает стремительно расти. Тепловое расширение материалов вызывает микротрещины в паяных соединениях и ускоряет деградацию изоляции.

Ремонт системы охлаждения включает замену кулеров на надежные промышленные модели с повышенным ресурсом наработки. Тщательная очистка вентиляционных решеток восстанавливает нормальную циркуляцию воздуха без лишнего сопротивления. В процессе обслуживания проверяют исправность температурных датчиков, которые управляют скоростью вращения вентиляторов. Если автоматика не реагирует на нагрев, силовые ключи могут выйти из строя в течение нескольких минут интенсивной работы.

Мастера настраивают пороги включения обдува таким образом, чтобы исключить резкие температурные перепады. Качественная вентиляция особенно важна для стабилизаторов, установленных в тесных нишах или вблизи другого нагревающегося оборудования.

Проблема часто связана с высоким значением пускового тока (тока намагничивания) массивного трансформатора в момент подачи питания. Если в схеме отсутствует или неисправен блок мягкого старта, импульс тока может в 10 раз превышать номинальные значения.

Система ограничения пусковых токов обычно состоит из мощного резистора и обводного реле, которое замыкается с задержкой в 1-2 секунды. Когда контакты реле обгорают, нагрузка ложится на ограничитель, который быстро перегорает и блокирует запуск устройства. Ремонт включает замену неисправных компонентов и проверку логики формирования временной задержки.

Диагностика входных цепей позволяет исключить также наличие короткого замыкания в диодном мосте или первичной обмотке. Мастер проверяет параметры срабатывания внешнего автоматического выключателя, который должен иметь характеристику «D» для работы с индуктивной нагрузкой. Настройка узла плавного пуска избавляет от проблем с электроснабжением всего здания при каждом включении прибора. В процессе восстановления также проверяют состояние варисторов, которые могут находиться в состоянии частичного пробоя.

Высоковольтный разряд вызывает массовое разрушение защитных варисторов и прогар токопроводящих дорожек на печатных платах. Возможность восстановления зависит от глубины повреждений и наличия в продаже специфических микросхем управления.

Процесс ремонта начинают с полной очистки плат от копоти и удаления обугленных участков текстолита, которые становятся проводниками. Мастера восстанавливают целостность цепей с помощью медных перемычек и покрывают их слоем изоляционного лака. Проверка всех полупроводников в первичных цепях обязательна для исключения скрытых дефектов после мощного удара тока.

Часто после грозы выходят из строя не только силовые ключи, но и блоки питания собственных нужд, а также процессоры. Если стоимость запчастей и трудозатрат превышает 50% от цены нового аппарата, ремонт признают нецелесообразным. Но для дорогих промышленных моделей восстановление оправдано при сохранении целостности основного трансформатора. Качественная замена всех подозрительных компонентов и последующее многочасовое тестирование гарантируют надежность аппарата в будущем.

Постоянная работа устройства на пределе возможностей из-за слишком низкого или завышенного входного напряжения сокращает его ресурс в несколько раз. Если в сети цеха присутствуют сильные гармонические искажения от работы мощных частотных приводов, трансформатор стабилизатора начинает перегреваться и вибрировать. Плохое качество заземления и отсутствие защиты от импульсных помех в распределительном щите провоцируют сбои в работе микропроцессорной логики.

Перед установкой или после ремонта техники специалисты проводят замеры параметров сети для выявления причин частого выхода из строя оборудования. Анализ условий эксплуатации позволяет подобрать оптимальные настройки защитных алгоритмов.

Использование стабилизатора в сетях с «перекосом фаз» ведет к неравномерной нагрузке на разные плечи инвертора или релейного блока. В таких условиях один из сегментов прибора изнашивается быстрее остальных, что приводит к преждевременному ремонту всей системы. Профессиональная подготовка электросети, включая установку дополнительных фильтров и проверку надежности соединений на вводе, значительно продлевает жизнь технике.
