Ремонт сервоприводов и серводвигателей

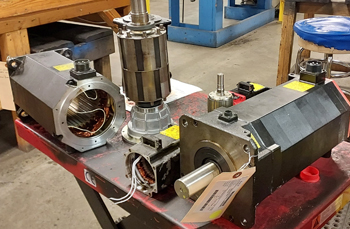

Угловое положение датчика обратной связи должно строго соответствовать расположению магнитных полюсов ротора для правильного управления токами в фазах. Когда проводят разборку двигателя для замены подшипников или чистки обмоток, заводская настройка этого взаимного расположения нарушается.

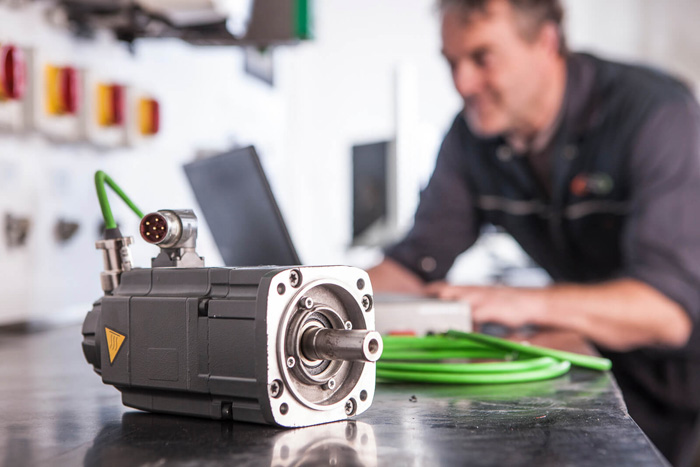

Процесс повторной юстировки называют установкой угла коммутации или фазировкой. Данную операцию выполняют при помощи осциллографа и специализированного программного обеспечения, которое подает на обмотки тестовые импульсы. Если установить энкодер со смещением в 1-2 градуса, крутящий момент заметно упадет, а двигатель начнет потреблять избыточный ток. Ошибка в 10 градусов приведет к аварийной остановке системы или к неконтролируемому рывку вала сразу после подачи питания. При обнаружении рассогласования сигналов обратной связи и фазных напряжений система защиты сервопривода мгновенно заблокирует работу.

Для точной настройки используют метод обратной генерации, когда вал вращают внешним приводом и анализируют форму наведенной электродвижущей силы. Совмещение пиков синусоиды датчика и обмоток требует ювелирной точности, так как от этого зависит плавность хода шпинделя на малых оборотах.

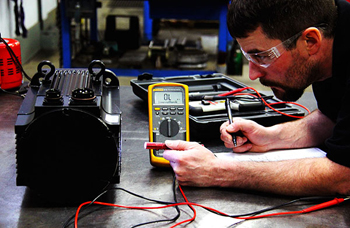

Выход из строя мощных транзисторных ключей часто становится причиной полной блокировки оборудования и появления ошибок перегрузки по току. Сначала проводят визуальный осмотр печатной платы на предмет потемнений, прогаров или деформации корпусов элементов. Затем мастера используют мультиметр в режиме проверки диодов для замера падения напряжения на переходах каждого плеча инвертора. Если прибор фиксирует короткое замыкание или обрыв, силовой модуль подлежит немедленной замене.

Проверка драйверов управления затворами также необходима, потому что пробой транзистора часто влечет за собой разрушение цепей раскачки сигнала. Для более глубокого анализа применяют осциллограф, который позволяет увидеть форму импульсов и обнаружить искажения в моменты коммутации нагрузки.

Замена модуля требует аккуратного удаления старого припоя и очистки контактных площадок от нагара и остатков флюса. Важно обеспечить идеальную плоскостность поверхности радиатора, так как малейший зазор приведет к локальному перегреву кристалла под нагрузкой. Специалисты наносят свежий слой теплопроводной пасты и контролируют момент затяжки крепежных винтов согласно технической документации. Качественный ремонт силовой части исключает риск повторной аварии при запуске. После монтажа новых компонентов проводят тесты при пониженном напряжении для безопасной проверки логики работы ключей.

Встроенная система торможения удерживает вал в неподвижном состоянии при отключении питания или аварийной остановке станка. Когда фрикционные накладки изнашиваются, зазор между дисками увеличивается, и тормоз перестает надежно фиксировать ротор под весом исполнительного органа. Характерным симптомом неисправности становится «сползание» оси вниз после выключения сервосистемы.

Другая распространенная проблема связана с налипанием продуктов износа или попаданием смазки на рабочие поверхности трения. В этой ситуации тормоз может заклинить в зажатом положении, что приведет к перегрузке двигателя и срабатыванию защиты привода при попытке начать движение.

Диагностика электрической части включает измерение сопротивления катушки соленоида и проверку целостности цепей питания 24В. Если обмотка имеет межвитковое замыкание, то магнитного усилия не хватит для разжатия пружин и освобождения вала. В процессе ремонта мастера проверяют состояние выпрямительных диодов внутри сервопривода, которые управляют работой тормозного реле.

Механический износ шеек под подшипники или повреждение шпоночного паза возникают из-за вибраций и перегрузок в процессе работы. Для возвращения валу исходных размеров часто применяют метод газопламенного напыления или лазерной наплавки износостойких сплавов.

Сначала деталь протачивают на токарном станке для удаления следов выработки и создания чистой металлической базы. Затем на поверхность наносят слой металла, который по характеристикам превосходит основной материал заготовки по твердости. Когда наращивание объема завершают, вал подвергают чистовой обработке и шлифованию до достижения проектных допусков в пределах 5-10 мкм. Проверка соосности всех участков исключает возникновение радиальных биений при вращении на высоких скоростях.

Посадочные места в крышках двигателя восстанавливают путем установки стальных ремонтных втулок или методом электрохимического осаждения никеля. Процесс требует высокой точности расточки отверстий, так как малейший перекос вызовет защемление подшипника и его быстрый нагрев. Использование специальных полимерных составов для фиксации опор применяется также при устранении небольших люфтов в корпусе.

В моменты резкого замедления массивного ротора двигатель переходит в режим генератора и возвращает избыточную энергию обратно в цепи сервопривода. Для поглощения этой мощности используют внешние или внутренние тормозные резисторы, которые переводят электричество в тепло.

Если резистор перегорает или в его цепи происходит обрыв провода, напряжение на шине постоянного тока мгновенно поднимается выше допустимого порога. Система безопасности привода фиксирует данный всплеск и блокирует работу станка для защиты конденсаторов от взрыва. Проверка сопротивления балласта и исправности ключа управления сбросом энергии позволяет быстро устранить причину частых остановок оборудования.

Причиной сбоев также может стать неправильный расчет мощности резистора при модернизации станка или увеличении массы заготовки. Когда теплоотвод не справляется с нагрузкой, элемент перегревается и его параметры временно меняются, что сбивает алгоритмы стабилизации. В процессе ремонта мастера проверяют состояние контактов на клеммных колодках, так как окисление повышает общее сопротивление линии. Очистка радиатора тормозного модуля обеспечивает эффективное охлаждение при интенсивных циклах разгона и торможения.

Загрязнение прецизионного диска масляным налетом или мельчайшей металлической пылью ведет к потере точности считывания угловых координат. Прибор начинает пропускать счетные импульсы, по этой причине станок выдает ошибку следования или работает рывками.

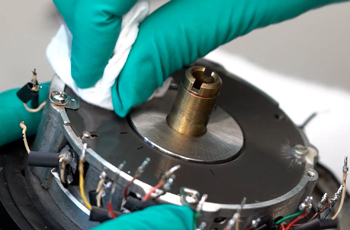

Процесс очистки требует условий лабораторной чистоты и использования специализированных безворсовых материалов, которые не оставляют следов. Мастера аккуратно промывают диск в изопропиловом спирте или дистиллированной воде для удаления липких наслоений. Царапины на зеркальной или стеклянной поверхности невозможно исправить, поэтому при глубоких повреждениях деталь подлежит только полной замене.

Юстировка положения считывающей головки относительно диска требует настройки зазора с точностью до десятых долей миллиметра. Если сенсор расположен слишком далеко или со смещением, амплитуда выходных сигналов синуса и косинуса станет недостаточной для надежной дешифрации. В процессе ремонта контролируют также исправность светодиода излучателя, яркость которого падает после долгой эксплуатации. Герметизация корпуса энкодера новыми уплотнителями предотвращает повторное проникновение тумана и влаги из атмосферы цеха.

Проверка состояния диэлектрического слоя медных проводов необходима для исключения токов утечки и предотвращения коротких замыканий на корпус. В условиях промышленного производства лаковая изоляция стареет под действием постоянных тепловых ударов и воздействия масел.

Для диагностики используют прибор, который подает высокое напряжение до 1000 В и фиксирует реальное сопротивление цепи. Если показатель падает ниже 10-20 МОм, то двигатель требует немедленной просушки в вакуумной печи или полной перемотки. Аудит изоляции предотвращает выгорание силовых модулей сервопривода из-за высоковольтных пробоев на землю.

При капитальном ремонте измеряют также сопротивление между фазами для обнаружения скрытых межвитковых дефектов. Потемнение лака на лобовых частях обмоток указывает на длительную перегрузку и потерю эластичности материала. Мастера восстанавливают диэлектрическую прочность путем пропитки катушек специальными компаундами с высокой теплопроводностью. Эта процедура фиксирует витки и предотвращает их взаимное трение от электромагнитных сил, что исключает риск пробоя в будущем.

Вспомогательные преобразователи формируют низковольтные напряжения 5 В, 15 В и 24 В для питания процессора, датчиков и цепей управления драйверами. Когда электролитические конденсаторы в фильтрах высыхают, уровень высокочастотных шумов в системе резко возрастает. Пульсации приводят к спонтанным перезагрузкам контроллера, ошибкам при чтении параметров или зависанию интерфейса оператора.

Диагностика силовой платы с помощью осциллографа позволяет увидеть реальный уровень помех под нагрузкой и вовремя заменить дефектные компоненты. Ремонт блока питания включает замену импульсных трансформаторов и проверку стабильности опорных источников напряжения.

Неисправность вторичных цепей часто проявляется в виде ошибок связи с энкодером или неверной интерпретации сигналов от внешних датчиков. Мастера проводят ревизию всех стабилизаторов напряжения и восстанавливают поврежденные дорожки на многослойных печатных платах. Качественное питание цифровой части обеспечивает точность вычислений траектории и предотвращает программные сбои. При замене компонентов используют детали с низким параметром ESR и расширенным температурным режимом для долгой службы в закрытом шкафу.

Система принудительного обдува защищает силовые транзисторы и конденсаторы сервопривода от критического перегрева во время работы. Если подшипники вентилятора изнашиваются, скорость потока воздуха падает, а температура внутри корпуса начинает стремительно расти. Появление постороннего шума или вибрации от кулера служит сигналом к его немедленной замене на новую оригинальную модель.

Очистка радиаторов от пыли и масляного налета восстанавливает эффективный отвод тепла в атмосферу цеха. Специалисты также проверяют состояние термопасты под мощными модулями, так как со временем она высыхает и теряет свои свойства.

Замена теплопроводных прокладок на основе силикона обеспечивает плотный контакт подошвы транзистора с алюминиевым радиатором. Важно следить за отсутствием заусенцев и загрязнений на сопрягаемых поверхностях для исключения воздушных прослоек. Качественный теплообмен позволяет приводу работать с максимальным коэффициентом ПВ без срабатывания защиты. В процессе ремонта мастера контролируют исправность температурных датчиков, которые управляют оборотами вентиляторов в зависимости от нагрузки.

Нарушение обмена данными между контроллером и приводом по протоколам Profinet, EtherCAT или CAN приводит к немедленной остановке всех движений. Проблема часто кроется в повреждении интерфейсных кабелей внутри гибких кабельных цепей из-за превышения допустимых радиусов изгиба. Постоянные перемещения суппорта вызывают усталостный разрыв жил или нарушение целостности экранирующей оплетки.

Ремонт включает прозвонку магистралей и замену изношенных участков на специализированные кабели для робототехники. Проверка надежности фиксации разъемов в гнездах исключает пропадание сигнала от вибраций оборудования.

Ошибки могут возникать и при выходе из строя приемопередатчиков (трансиверов) на электронных платах привода или ЧПУ. Импульсные помехи от мощных пускателей могут пробить защитные цепи портов, по этой причине связь становится нестабильной или пропадает полностью. В этом случае специалисты проводят диагностику интерфейсных модулей и проверяют наличие согласующих резисторов на концах шины. Заземление экранов кабелей только в одной точке предотвращает образование паразитных контуров.

Даже микроскопический люфт в опорах вала ротора становится причиной резонансных вибраций инструмента в процессе резания. Когда шарики подшипника имеют износ или сколы, вращение шпинделя сопровождается мелкими осевыми и радиальными биениями. Этот дефект проявляется на готовых деталях в виде характерной «гребенки», или ряби, которую невозможно устранить режимами обработки.

Ремонт узла предполагает замену старых опор прецизионными подшипниками высокого класса точности — С3 или С4. Подбор зазоров внутри подшипника обеспечивает жесткость вала и предотвращает его температурное заклинивание при нагреве. В процессе монтажа мастера используют специальные индукционные нагреватели для бережной установки колец на вал без ударных нагрузок.

Важно следить за чистотой посадочных мест и отсутствием повреждений на поверхности шеек, так как малейшая неровность вызовет перекос обоймы. Качественная смазка должна сохранять свою вязкость при оборотах до 15000 в минуту для эффективного разделения трущихся тел. Проверка момента страгивания вала после сборки подтверждает правильность настроенного натяга. Исправная механическая часть мотора работает практически бесшумно и не создает вибраций, передающихся на станину станка.

Места стыковки кабелей энкодера с сервомотором постоянно подвергаются воздействию охлаждающих жидкостей и механических напряжений. Попадание СОЖ внутрь штекера вызывает окисление контактов и утечки тока между сигнальными линиями, что искажает данные о позиции.

При ремонте мастера проводят полную замену поврежденных разъемов на изделия с золоченым покрытием и высоким классом защиты IP67. Пропайка жил кабеля и использование термоусадочных трубок с клеевым слоем обеспечивают герметичность соединения. Качественная фиксация шлейфов внутри корпуса двигателя предотвращает их перетирание об острые кромки при вибрации.

Нарушение контакта в цепи питания датчика может привести к спонтанным ошибкам, которые исчезают и появляются вновь без видимой логики. Специалисты проводят прозвонку каждой линии под механической нагрузкой для выявления скрытых обрывов внутри изоляции. Экранирование места пайки защищает слабые сигналы от наводок со стороны силовых фаз двигателя. Если разъем имеет физические повреждения пластика или резьбы, его заменяют целиком во избежание самопроизвольного отсоединения. Правильная организация интерфейсных линий гарантирует стабильность передачи данных на расстояниях до 50 метров.
