Стружкоотсосы

Общую мощность оборудования определяют на основе количества одновременно работающих станков и диаметра их вытяжных патрубков. Для эффективного удаления стальной стружки скорость воздушного потока внутри воздуховода должна составлять не менее 28–32 м/с, потому что тяжелые металлические фракции имеют высокую инерцию и быстро оседают в горизонтальных каналах. Если выбрать установку с недостаточным объемом прокачки, мусор начнет скапливаться в коленах труб и создаст затор.

Чтобы не ошибиться, нужно сложить показатели расхода воздуха для каждого потребителя и добавить резерв около 25% для компенсации потерь давления при постепенном загрязнении фильтрующих элементов. Суммарная производительность для небольшого участка металлообработки обычно находится в пределах 2500–4500 куб.м/ч.

Диаметр главной магистрали рассчитывают так, чтобы скорость воздуха не падала ниже расчетных значений в удаленных точках системы. Слишком широкие трубы вызовут потерю динамического напора, а чрезмерно узкие каналы приведут к резкому росту шума и избыточному потреблению электроэнергии двигателем. Учет аэродинамического сопротивления всех отводов и шиберов гарантирует стабильную работу аспирации при любой нагрузке.

Мелкодисперсная пыль алюминия или магния обладает высокой химической активностью и способна образовывать взрывоопасные смеси при контакте с кислородом воздуха. Малейшая искра от статического электричества или случайного удара металла о металл может вызвать мгновенное воспламенение внутри фильтровальной установки.

Для предотвращения таких аварий применяют оборудование во взрывозащищенном исполнении с использованием специальных разрывных мембран. Эти клапаны направляют энергию взрыва в безопасную зону за пределы производственного здания и минимизируют ущерб для конструкций. Внутренние поверхности вентиляторов покрывают антифрикционными составами, которые исключают искрение при попадании твердых частиц в рабочую зону.

Система заземления должна объединять все элементы аспирации в единый контур для отвода статического заряда в грунт. Концентрацию пыли в воздуховодах постоянно контролируют датчики, которые подают сигнал на аварийную остановку при превышении порога 50–100 г/куб.м. Использование влажных пылеуловителей позволяет безопасно собирать горючие фракции, когда частицы связывают при помощи водяной завесы.

Циклонный сепаратор выполняет функцию предварительной очистки воздушного потока от крупных и тяжелых фракций металлической стружки. Принцип работы узла основан на использовании центробежных сил, которые возникают при тангенциальном входе запыленной среды в цилиндрический корпус. Поток закручивается по спирали, и частицы под действием инерции прижимаются к стенкам и сползают в нижнюю часть конуса.

Эта конструкция позволяет отделять до 95–98% мусора еще до его попадания в блок тонкой фильтрации. Такой подход существенно продлевает срок службы дорогих картриджей и предотвращает их механическое повреждение острыми краями стружки. Для борьбы с абразивным износом внутренние стенки циклона часто защищают сменными бронелистами из износостойкой стали.

Отсутствие подвижных деталей внутри сепаратора гарантирует высокую надежность и исключает необходимость частого технического обслуживания. Эффективность очистки зависит от геометрических пропорций корпуса и стабильности скорости входящего потока в пределах 18–22 м/с. Нижний выпускной патрубок оснащают шлюзовым затвором или герметичным бункером для сбора отходов без нарушения разрежения в системе.

Для улавливания мелкодисперсной пыли размером менее 5 мкм применяют кассетные фильтры со складчатой структурой фильтрующего материала. Такая форма обеспечивает огромную площадь поверхности при малых внешних габаритах блока и позволяет снизить скорость фильтрации до 1–2 м/мин.

В качестве основы используют полиэстер с антистатическим покрытием или мембрану из политетрафторэтилена, которая обладает низким сопротивлением и высокой химической стойкостью. Эти элементы удерживают мельчайшие частицы оксидов металлов и позволяют возвращать очищенный теплый воздух обратно в помещение цеха. Наличие сертификата класса очистки M или H гарантирует соблюдение санитарных норм по остаточной концентрации пыли.

Степень загрязнения фильтров отслеживают дифференциальные манометры, которые измеряют перепад давления между входом и выходом установки. Регулярная очистка поверхности продлевает ресурс элемента до 3000–5000 часов непрерывной эксплуатации в условиях запыленности. Для липких фракций или остатков масляного тумана выбирают фильтры с олеофобной обработкой волокон, которая препятствует глубокому проникновению грязи.

Радиальные, или центробежные вентиляторы обеспечивают высокое статическое давление, которое необходимо для преодоления аэродинамического сопротивления длинных труб и плотных фильтров. Лопатки рабочего колеса в таких машинах имеют загнутую назад форму для достижения максимального КПД при низком уровне акустического шума.

В отличие от осевых моделей радиальные агрегаты способны перемещать воздух с высокой концентрацией твердых частиц без риска повреждения мотора. Двигатель выносят за пределы воздушного канала, и такая компоновка защищает обмотки от перегрева и воздействия металлической пыли. Корпус в виде улитки изготавливают из толстой листовой стали, которая выдерживает удары крупных кусков стружки.

Рабочее колесо проходит процедуру компьютерной балансировки, чтобы исключить вибрации и продлить срок службы подшипников при оборотах до 3000 об/мин. Зазор между лопастями проектируют с учетом размера отходов, и это предотвращает налипание грязи и последующий дисбаланс механизма. Вентиляторы для агрессивных сред производят из нержавеющей стали или покрывают химически стойкими эмалями.

При движении сухой стружки внутри полимерного шланга возникает трение, которое приводит к накоплению статического заряда высокого напряжения на стенках рукава. Если не обеспечить отвод этого электричества, может возникнуть искровой разряд между шлангом и заземленным оборудованием или персоналом. В условиях высокой концентрации пыли такая искра часто становится причиной взрыва или пожара внутри всей системы аспирации.

Для безопасности используют шланги со встроенной стальной спиралью, которую жестко соединяют с металлическими патрубками станка и корпуса стружкоотсоса. Такая схема позволяет непрерывно сбрасывать заряд в общий контур заземления здания и исключает риск поражения током.

Материал стенок шланга должен обладать антистатическими свойствами и иметь удельное сопротивление не более 10^8 Ом для предотвращения налипания пыли изнутри. Статическая нагрузка также вызывает ускоренное старение полимеров и может привести к появлению микротрещин в структуре рукава. При монтаже системы нужно следить за целостностью проволочного каркаса в местах стыковки с хомутами и фитингами.

Системы автоматической регенерации восстанавливают пропускную способность фильтров без остановки рабочего процесса и участия персонала. Наибольшее распространение получили установки с импульсной продувкой сжатым воздухом под давлением 4–6 бар. Короткие выбросы газа направляют внутрь фильтра против хода основного потока, что вызывает резкое расширение ткани и сброс накопившейся пыли в бункер.

Контроллер управляет последовательностью включения электромагнитных клапанов на основе данных датчика перепада давления. Такой метод позволяет поддерживать стабильную мощность всасывания на протяжении всей смены и снижает нагрузку на основной вентилятор. Очищенный элемент восстанавливает до 90–95% своей первоначальной эффективности за один цикл.

В мобильных установках часто применяют механическую виброочистку, когда эксцентриковый мотор создает высокочастотные колебания металлической рамы с фильтрами. Данная процедура обычно запускается автоматически после каждого выключения станка и длится около 30–60 секунд. Удаление пыли из пор материала предотвращает образование плотной корки, которую невозможно убрать без полной замены картриджа.

Для транспортировки острой и абразивной металлической стружки применяют гибкие рукава из термопластичного полиуретана повышенной толщины. Этот материал превосходит резину и ПВХ по стойкости к раздиру и истиранию в несколько раз, что критично при работе с отходами фрезерования или токарной обработки.

Для снижения турбулентности и уменьшения износа стенок движущимся мусором внутреннюю поверхность шланга делают максимально гладкой. Прозрачность стенок позволяет визуально контролировать прохождение потока и вовремя находить места возможных заторов без демонтажа линии. Армирование стальной проволокой придает шлангу необходимую гибкость и позволяет сохранять круглое сечение при высоком разрежении в магистрали.

Толщина стенки абразивостойкого рукава обычно составляет 0.7–1.5 мм в зависимости от фракции и веса удаляемых отходов. Для зон с наличием горячей искры или капель масла выбирают специальные модификации со стойкостью к температурам до +120 ℃ и химическим воздействиям. Полиуретан сохраняет эластичность в течение многих лет и не теряет прочность под действием ультрафиолета или паров смазочно-охлаждающих жидкостей.

Искрогасители устанавливают в воздуховодах перед блоком фильтров для защиты горючих материалов от случайного возгорания. Устройство представляет собой лабиринтную конструкцию или циклонный блок, где поток воздуха несколько раз меняет свое направление.

Тяжелые искры и раскаленные частицы металла под действием инерции ударяются о стенки и теряют свою энергию, после чего падают в специальный накопитель. Охлаждение происходит за счет контакта частиц с холодным металлом корпуса и интенсивного перемешивания со свежим воздухом. Это обязательный элемент аспирации для участков шлифования, заточки и плазменной резки, где возникновение открытого огня наиболее вероятно.

Внутренние элементы искрогасителя изготавливают из жаропрочной стали и снабжают люками для регулярной очистки от скопившейся золы. Эффективность работы узла зависит от правильного расчета скорости потока, которая должна быть достаточной для транспортировки пыли, но не допускать пролета искр. Некоторые модели оснащают водяными форсунками для принудительного тушения частиц, если датчики фиксируют повышение температуры в канале.

Высокий уровень шума при работе стружкоотсоса возникает из-за вибрации корпуса, вращения лопастей и турбулентных завихрений воздуха. Для борьбы с акустическим загрязнением применяют шумоглушители, которые устанавливают на выходе чистого воздуха в помещение.

Устройство представляет собой цилиндрический короб с внутренней обкладкой из минеральной ваты или вспененного полимера под перфорированным листом стали. Пористая структура материала эффективно поглощает звуковые волны и снижает уровень шума на 10–15 дБ без создания высокого сопротивления. Сам вентиляторный агрегат часто помещают в звукоизолирующий шкаф с многослойными стенками и виброопорами.

Гибкие вставки между вентилятором и жесткими воздуховодами исключают передачу вибраций по всей системе аспирации здания. Снижение скорости воздуха в магистралях до 20 м/с также способствует уменьшению гула, который возникает при трении среды о стенки труб. Балансировка крыльчатки устраняет низкочастотные вибрации, которые наиболее вредны для здоровья человека и строительных конструкций.

Магнитные сепараторы или ловушки встраивают в систему аспирации для улавливания ферромагнитных частиц из общего потока отходов. Это необходимо для защиты крыльчатки вентилятора от повреждений тяжелыми кусками стали и предотвращения повреждения фильтрующих рукавов острыми обломками.

Устройство представляет собой блок постоянных магнитов на основе неодима, которые создают мощное поле в зоне прохождения воздуха. Все стальные фрагменты притягиваются к магнитной плите и надежно удерживаются на ней до момента проведения очистки. Такой подход позволяет отделять ценный стальной лом от абразивной пыли и мусора, что упрощает дальнейшую переработку и сдачу отходов. Ловушки особенно эффективны на участках сверления, нарезания резьбы и фрезерования черных металлов.

Очистку магнитной плиты проводят вручную или автоматически путем кратковременного отключения поля или перемещения скребка. Конструкция сепаратора не содержит хрупких деталей и может работать в условиях высокой запыленности и вибраций. Магнитные блоки не требуют затрат электроэнергии и сохраняют свойства в течение десятилетий.

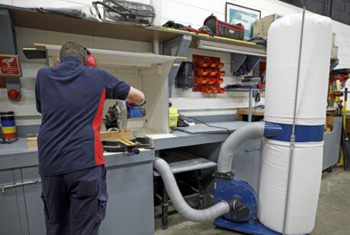

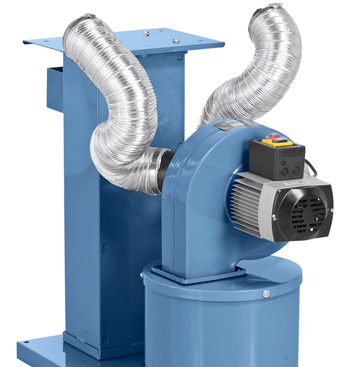

Мобильные стружкоотсосы — компактные агрегаты на колесном шасси, которые обслуживают один или два рядом стоящих станка. Они не требуют прокладки сложной сети воздуховодов и могут быть быстро перемещены на любой участок цеха при изменении планировки. Такие устройства идеальны для небольших мастерских или при работе с оборудованием, которое используют эпизодически.

Мобильные вытяжки обычно оснащают мешочными фильтрами и простыми ручными системами очистки, что снижает их стоимость и упрощает эксплуатацию. Главное преимущество заключается в автономности: поломка одного агрегата не останавливает работу всего предприятия. Мощность всасывания у этих моделей ограничена, поэтому они подходят для легкой стружки и мелкой пыли.

Централизованные системы аспирации обслуживают десятки потребителей через общую сеть труб и один мощный вентиляторный узел. Такое оборудование обычно располагают в отдельном помещении или на улице для снижения шума и экономии полезной площади цеха. Центральные системы оснащают автоматическими заслонками на каждом станке, которые открываются только при запуске обработки. Это позволяет существенно экономить электроэнергию за счет интеллектуального управления мощностью двигателя.

Длина и конфигурация воздуховодов напрямую определяют величину падения давления в системе аспирации из-за сил трения и турбулентности. Каждый метр трубы, каждое колено или разветвление создают сопротивление, которое должен преодолеть вентилятор для поддержания расчетной скорости потока.

При увеличении расстояния от станка до вытяжной установки на каждые 10 м статическое давление падает примерно на 150–200 Па. Если магистраль слишком длинная, скорость воздуха на входе может упасть ниже критических 20 м/с, и стружка начнет выпадать в осадок внутри труб. Для компенсации этих потерь приходится устанавливать двигатели повышенной мощности, что ведет к росту эксплуатационных затрат и уровня шума.

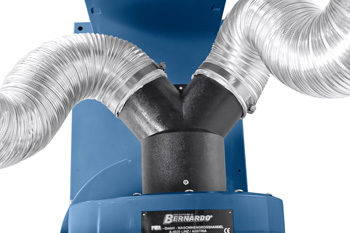

Минимизация количества крутых поворотов и использование плавных отводов с радиусом не менее двух диаметров трубы помогают снизить сопротивление. Внутреннюю поверхность каналов делают максимально гладкой, исключая выступающие кромки и капли сварки в местах стыковки. Использование гибких гофрированных шлангов допускается только на коротких участках у самого станка, так как их сопротивление в 3–4 раза выше, чем у гладких стальных труб.
