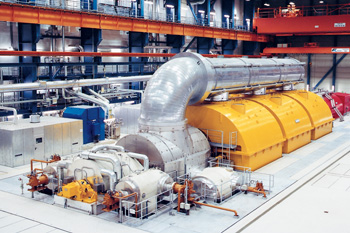

Генераторы электрического тока

Вал ротора изготавливают из цельной поковки легированной стали, потому что деталь должна выдерживать огромные центробежные силы и крутильные колебания. Поверхность вала проходит обработку на токарных и шлифовальных станках для получения идеальной соосности и минимального биения. В центральной части прорезают пазы, в которые укладывают обмотки возбуждения из медного провода в плотной изоляции.

Концы обмоток выводят к контактным кольцам или блоку диодов бесщеточной системы. Узел подвергают динамической балансировке на стендах, чтобы исключить вибрации при вращении 3000 об/мин. Стальные клинья фиксируют катушки в пазах и предотвращают их смещение под действием магнитного поля и нагрузок. Шейки вала в местах посадки подшипников доводят до зеркального блеска.

Для опор вала выбирают усиленные роликовые подшипники, которые имеют увеличенный зазор для компенсации теплового расширения металла. Гнезда подшипников в щитах корпуса снабжают каналами для смазки и датчиками температуры для контроля состояния узла. Вал также оснащен крыльчаткой для прогона охлаждающего воздуха через внутренние полости машины.

Обмотки статора формируют из медных проводников с прямоугольным или круглым сечением, которые укладывают в пазы сердечника из стальных листов. Медь выбирают из-за высокой проводимости и низких потерь на нагрев при прохождении больших токов.

Каждый виток покрывают несколькими слоями лаковой или стекловолоконной изоляции, которая выдерживает нагрев до +155℃ или +180℃. После укладки катушки жестко фиксируют текстолитовыми клиньями и пропитывают специальным составом под вакуумом для вытеснения воздуха. Процедура исключает появление пустот и повышает электрическую прочность изоляционного барьера между фазами. Схема соединения обмоток определяет выходное напряжение генератора и количество фаз в сети предприятия.

Концы фазных катушек выводят на клеммную колодку, которую располагают в защищенной стальной коробке на корпусе машины. Использование гибких медных шин в местах соединений компенсирует температурные расширения и предотвращает обрыв цепи при вибрации. Внутрь обмоток встраивают термодатчики, которые передают сигнал на пульт управления при опасном превышении температуры.

Автоматический регулятор напряжения — электронный блок, который поддерживает стабильность выходных характеристик генератора при изменении нагрузки. Устройство непрерывно отслеживает напряжение на клеммах статора и сравнивает его с установленным эталоном. Если параметр отклоняется от нормы, регулятор меняет ток в обмотке возбуждения ротора, что приводит к изменению магнитного поля.

Процесс корректировки занимает несколько миллисекунд, поэтому электроника эффективно компенсирует скачки энергии при включении мощных двигателей. Для защиты компонентов от вибрации, влаги и масляных паров плату регулятора заливают эпоксидным компаундом. Современные модели имеют возможность настройки параметров через цифровой интерфейс или с помощью резисторов на корпусе.

Блок регулятора оснащают защитой от низких оборотов двигателя, которая предотвращает перегрев обмоток при остановке или прогреве агрегата. Интегральные схемы анализируют частоту тока и отключают возбуждение, когда скорость вращения падает ниже безопасного предела. Входные цепи оснащены фильтрами для подавления электромагнитных помех, которые возникают при работе силовых полупроводниковых ключей.

Система воздушного охлаждения обеспечивает отвод тепла от нагретых обмоток и магнитопровода для сохранения изоляции. На валу ротора устанавливают центробежную крыльчатку из алюминиевого сплава, которая создает мощный поток воздуха. Воздух засасывается через решетки в задней части корпуса, проходит сквозь внутренние каналы статора и выбрасывается наружу со стороны привода. Дефлекторы внутри машины распределяют поток так, чтобы максимально охладить лобовые части обмоток.

Для работы в пыльных помещениях окна снабжают сменными фильтрами или инерционными сепараторами для удаления примесей. Эффективная вентиляция позволяет машине работать на номинальной мощности в течение неограниченного времени при температуре среды до +40℃.

В моделях большой мощности применяют системы жидкостного охлаждения, где тепло отбирает циркулирующая смесь воды и антифриза. Внутри статора прокладывают медные трубки, которые соединены с радиатором и расширительным бачком. Такая конструкция позволяет значительно уменьшить габариты генератора и снизить уровень шума от вращающейся крыльчатки.

Магнитопровод статора собирают из отдельных листов электротехнической стали с высоким содержанием кремния. Металл толщиной 0.35–0.5 мм покрывают тонким слоем изоляционного лака для минимизации потери энергии на вихревые токи. Кремний в составе сплава повышает электрическое сопротивление стали и снижает нагрев сердечника при переменном перемагничивании.

Листы штампуют на прессах, чтобы получить пазы нужной конфигурации и отверстия для стяжных шпилек. Шихтованную конструкцию прессуют под огромным давлением и фиксируют в массивном стальном корпусе генератора. Точная сборка сердечника исключает появление гула и вибраций, которые возникают под действием переменных магнитных сил.

Поверхность пазов проходит очистку от заусенцев, потому что острые края металла могут повредить изоляцию медных обмоток при их укладке. Внутренний диаметр сердечника обрабатывают с высокой точностью для обеспечения равномерного воздушного зазора между статором и ротором. Магнитные свойства стали сохраняют стабильность на протяжении десятилетий, что гарантирует постоянство выходных характеристик машины.

Контактные кольца и щеточный узел обеспечивают передачу постоянного тока от внешнего регулятора к обмотке возбуждения ротора, которая вращается. Для минимизации трения и искрения кольца изготавливают из бронзы или нержавейки с высокой чистотой поверхности. Их напрессовывают на вал через втулку из стеклотекстолита, которая выдерживает высокие центробежные нагрузки и напряжение до 2000 В.

Щетки производят из медно-графитового состава, который обладает отличной проводимостью и низким коэффициентом износа. Пружинные механизмы в щетодержателях поддерживают постоянное давление на кольца независимо от степени истирания материала. Конструкция гарантирует стабильность магнитного поля ротора и надежность генерации электричества.

Щеточный узел закрывают съемным кожухом, который защищает контакты от попадания пыли, влаги и масляного тумана. Внутри отсека часто устанавливают небольшие фильтры или ловушки для сбора угольной пыли, которая образуется при естественном износе щеток. В бесщеточных моделях вместо этой системы используют вспомогательный генератор и блок вращающихся диодов, что полностью убирает трение и искрение.

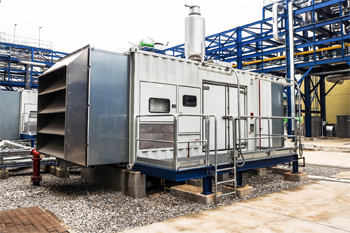

Шумозащитный кожух — многослойный стальной корпус, который закрывает генератор и двигатель для снижения уровня звукового давления. Панели изготавливают из оцинкованной стали толщиной 1.5–2 мм и покрывают порошковой краской для защиты от атмосферной коррозии.

Внутреннюю поверхность обклеивают негорючими звукопоглощающими матами из базальтового волокна или вспененного полимера с перфорацией. Это позволяет снизить шум работающего агрегата до 65–70 дБ, что делает возможным его эксплуатацию рядом с жилыми зданиями. Резиновые уплотнители на стыках предотвращают просачивание звуковых волн и защищают оборудование от осадков.

Вентиляционные отверстия в корпусе снабжают лабиринтными каналами, которые свободно пропускают охлаждающий воздух, но эффективно гасят акустические колебания. На крыше устанавливают подъемные проушины для транспортировки агрегата краном или погрузчиком без повреждения внешней обшивки. В нижней части предусматривают пазы для вил погрузчика и отверстия для крепления к фундаменту или прицепу.

Виброопоры служат для изоляции стальной рамы генератора от динамических нагрузок, которые возникают при работе поршневого двигателя. Эти элементы изготавливают из синтетического каучука или полиуретана, которые обладают высокой упругостью и способностью поглощать кинетическую энергию.

Опоры устанавливают между лапами двигателя, корпусом генератора и общим основанием установки для разрыва жесткой механической связи. Такое решение предотвращает передачу вибраций на фундамент здания и защищает сварные швы рамы от усталостного разрушения. В тяжелых промышленных установках применяют комбинированные виброизоляторы со стальными пружинами и гидравлическими гасителями колебаний. Каждый демпфер рассчитывают на определенную массу.

Крепежные шпильки опор снабжают стопорными шайбами и гайками для исключения самопроизвольного отвинчивания под действием тряски. Металлические части демпферов покрывают антикоррозийным слоем для защиты от воздействия масел, топлива и влаги. Регулярный осмотр эластичных элементов позволяет вовремя заметить появление трещин или потерю упругости материала под нагрузкой.

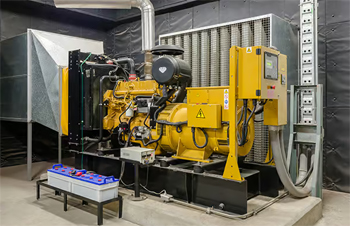

Панель управления объединяет микропроцессорный контроллер, измерительные приборы и органы коммутации силовой цепи генератора. Цифровой модуль собирает данные о напряжении, частоте тока, температуре обмоток и давлении масла в двигателе.

Информация выводится на жидкокристаллический дисплей с антибликовым покрытием, который сохраняет читаемость при солнечном свете или в темноте. Оператор может изменять параметры работы и задавать пороги срабатывания защиты через кнопочный интерфейс или удаленный компьютер. Для защиты электроники от механических воздействий внутренние компоненты панели крепят на виброгасящие стойки.

Для связи с внешними системами автоматизации используют интерфейсы RS485 или Ethernet с поддержкой современных протоколов передачи данных. Это позволяет интегрировать генератор в сеть управления предприятием и контролировать его состояние из любой точки мира. В нижней части шкафа располагают силовые клеммы и автоматические выключатели. Герметичный корпус панели имеет степень защиты не ниже IP54, что полностью исключает попадание пыли и водяных брызг внутрь устройства.

Бесщеточная система создает магнитный поток ротора, который необходим для индуцирования электрического тока в обмотках статора. Она состоит из вспомогательного генератора — возбудителя — и блока диодов, которые вращаются вместе с основным валом. Возбудитель имеет обратную конструкцию: его обмотки постоянного тока неподвижны, а переменного — совершают вращение.

Ток от вращающихся катушек поступает на диодный мост, который преобразует его в постоянный и передает в главную обмотку ротора. Отсутствие скользящих контактов и щеток исключает появление электрических помех и делает работу машины надежной. Управление процессом осуществляет автоматический регулятор.

Блок вращающихся диодов монтируют на изоляционном диске и защищают варисторами от импульсных перенапряжений при коротких замыканиях. Все полупроводниковые компоненты проходят проверку на стойкость к центробежным силам, которые возникают при вращении ротора. Схема возбуждения позволяет генератору выдерживать кратковременные перегрузки до 300% от номинала.

Система защиты генератора включает комплекс электрических реле и автоматических выключателей для предотвращения повреждения оборудования при авариях. Главный силовой выключатель мгновенно разрывает цепь при возникновении короткого замыкания или длительной перегрузки по току. Термомагнитные расцепители реагируют на резкий рост температуры проводников, защищая изоляцию обмоток.

Контроллер постоянно отслеживает перекос фаз и обратную мощность, что важно при параллельной работе нескольких агрегатов на общую сеть. Если параметры выходят за установленные пределы, автоматика подает сигнал на отключение возбуждения и остановку двигателя. Такие меры безопасности исключают риск возникновения пожара и дорогостоящего ремонта основных узлов машины.

Для защиты от атмосферных разрядов и импульсных помех в схему встраивают ограничители напряжения и варисторные блоки. Датчики утечки тока на землю контролируют целостность изоляции и предотвращают поражение персонала электричеством при повреждении кабелей. Все критические цепи управления дублируют, чтобы отказ одного датчика не привел к потере контроля над мощным агрегатом.

Система подогрева обмоток и картера двигателя обеспечивает быстрый запуск и прием полной нагрузки генератором в условиях низких температур. Внутри корпуса генератора устанавливают гибкие нагревательные элементы, которые предотвращают образование конденсата на изоляции. Влажный воздух при остывании машины может вызвать пробой обмоток, поэтому подогрев поддерживает температуру внутри на 5–10℃ выше температуры среды.

Для двигателя применяют подогреватели охлаждающей жидкости, которые работают от внешней электрической сети или на дизельном топливе. Теплая жидкость циркулирует по блоку цилиндров за счет естественной конвекции или принудительно с помощью небольшого насоса. Поддержание масла в теплом состоянии снижает вязкость смазки и уменьшает пусковой износ подшипников и колец.

Питание нагревателей отключается автоматически после запуска основного двигателя для экономии энергии и предотвращения перегрева узлов. Блок управления подогревом оснащают термостатом, который поддерживает заданный диапазон температур в режиме ожидания. Для исключения коротких замыканий при попадании талого снега или дождя все электрические соединения защищают герметичными муфтами.

Выхлопная система промышленного генератора отводит продукты сгорания топлива из цилиндров двигателя и снижает уровень шума от пульсаций газа. В ее состав входят выпускной коллектор, гибкий виброкомпенсатор, соединительные трубы и глушитель промышленного типа.

Глушитель — объемная стальная камера с системой внутренних перегородок и резонансных трубок для гашения звуковых волн. Чтобы повысить эффективность шумоподавления, внутренние полости заполняют жаростойким базальтовым волокном, которое выдерживает нагрев до +700℃. Виброкомпенсатор в виде стального сильфона предотвращает передачу тряски от двигателя на элементы кожуха и внешние дымоходы. Весь тракт изготавливают из нержавеющей или жаропрочной стали для защиты от коррозии под воздействием горячих газов.

Внешнюю поверхность труб покрывают слоем теплоизоляции из минеральной ваты и защищают алюминиевым кожухом для предотвращения ожогов персонала. На выходе из системы устанавливают защитный козырек или клапан, который исключает попадание осадков внутрь двигателя.
